| Détails | des spécifications |
|---|---|

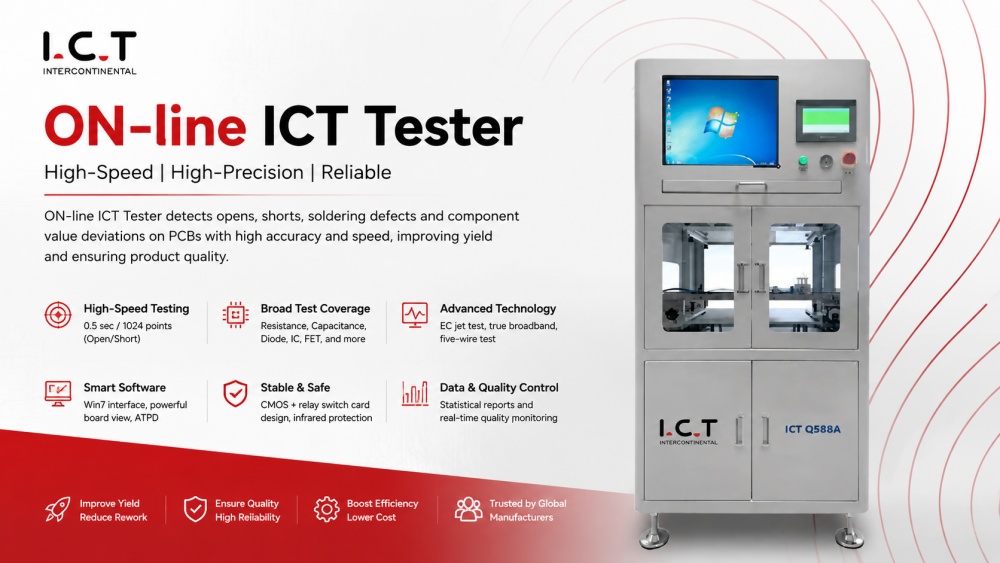

| Modèle | I.C.T-Q588A |
| PCB taille | 500 mm x 350 mm (standard) |
| Points de test | 256 points (standard), 1 024 points (facultatif) |
| Vitesse d'essai | 0,5 sec/1024 points (Ouvert/Court) |
| 2 ms ~ 40 ms/pas (test des composants) | |
| Changer de carte | 128/port |
| Points isolés | 10 étapes par test, peuvent isoler automatiquement |
| Plage de test | Résistance : 0,05 Ω ~ 100 MΩ |
| Capacité : 1pf ~ 40MF | |
| Inductance : 1μH ~ 50H | |
| Diodes : 0,1 V ~ 9 V | |
| Diode Zener : 0,1 V ~ 15 V | |
| Transistor : saturation VCE aux 3 bornes | |
| FET : tests à trois bornes pour VDS, CDS, RD (activé) | |
| Source du signal | CA : 10 mVpp ~ 10 Vpp, CC : ±10 mV ~ ±7,5 V |
| Fréquence des tests | CA : 100 ~ 100 KHz |
| Alimentation électrique | CA : 220 V, 50/60 Hz, 3 kW |
| Pression atmosphérique | 3~6 kg/cm² |
| Dimension | 1000 mm x 750 mm x 1600 mm |
| Poids | Env. 350kg |
| Système opérateur | Gagner 7 (version anglaise) |
| Processeur | Dual-core 2,8 GHz ou supérieur |
| Mémoire | 2 Go |
| Disque dur | 1 000 Go ou plus |
| Afficher | Écran 19 pouces |
| Imprimante | Imprimante de reçus Epson |
| Protection infrarouge | Oui |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| SMT Liste des équipements de ligne
I.C.T fournit des solutions complètes de ligne de production SMT qui couvrent l'intégralité du processus de fabrication électronique du début à la fin. Nos systèmes intègrent la manipulation des cartes, l'impression de pâte à souder, le placement de composants à grande vitesse, l'inspection, le brasage par refusion et des options de dépannage flexibles, notamment la machine de dépannage manuelle PCB pour les besoins de production plus petits. Nous aidons nos clients avec une planification complète de l'usine, la sélection des équipements, une installation professionnelle, une formation des opérateurs et une optimisation continue. Cette approche de bout en bout aide les fabricants des secteurs des smartphones, de l'automobile, du médical et de l'électronique grand public à atteindre une plus grande efficacité, une qualité constante et un fort avantage concurrentiel sur le marché actuel.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| SMD PCB Chaîne d'assemblage | Chaîne d'assemblage clé en main Ful-auto SMT |
| SMT chargeur de magazine | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| SMT machine d'assemblage | Monte les composants sur les PCB avec précision. |
| BGA four de refusion | Fait fondre la soudure pour former des joints solides. |
| Vidéo de réussite client
En 2026, I.C.T a livré avec succès une ligne de production SMT entièrement automatisée à un client au Portugal, spécialisé dans l'électronique automobile, en particulier les phares et les contrôleurs de voiture. La ligne, qui comprenait le testeur TIC en ligne, était entièrement intégrée à d'autres équipements clés tels que des machines de transfert, des systèmes de pochoirs et des fours de refusion. Nos ingénieurs ont assuré l'installation et la formation sur site, garantissant que la ligne était opérationnelle et optimisée pour la production. Le client a signalé une amélioration significative de l'efficacité de la production et du contrôle qualité, grâce à l'intégration transparente du testeur dans la ligne de production.
| Service après-vente et assistance à la formation
I.C.T propose une gamme complète de solutions SMT qui intègrent toutes les machines de votre processus de production, y compris le -testeur TIC en ligne. Nos ingénieurs gèrent l'installation complète, l'étalonnage et l'intégration de tous les équipements, garantissant une communication transparente et un flux de travail optimisé. Nous proposons également une formation approfondie à vos opérateurs sur le fonctionnement de la machine, les procédures de test et le dépannage. Avec une assistance à distance 24h/24 et 7j/7, nous garantissons le fonctionnement efficace de votre ligne de production, en maximisant la disponibilité et en minimisant les retards.
| Ce que disent nos clients
Le testeur TIC en ligne de I.C.T a toujours aidé ses clients à améliorer leur efficacité de production et à réduire les temps d'arrêt. En automatisant les tests en circuit, le système s'intègre parfaitement à la chaîne de production, améliorant ainsi la vitesse et la précision globales des tests. Les clients apprécient l'interface conviviale, l'intégration transparente avec les systèmes existants et les performances fiables du testeur, qui contribuent tous à une productivité accrue et à une réduction des interruptions opérationnelles.
| Certifications et normes
Le testeur TIC en ligne de I.C.T est conforme aux normes internationales, notamment CE, RoHS et ISO9001, garantissant que notre équipement répond aux plus hauts niveaux de sécurité, de qualité et de responsabilité environnementale. Ces certifications confirment que notre équipement est fiable, sûr et conforme aux normes réglementaires, vous offrant ainsi une solution fiable pour vos besoins de tests PCB.
| À propos de la société et de l'usine I.C.T
Avec plus de 20 ans d'expérience, I.C.T se spécialise dans la fourniture de solutions complètes de lignes de production SMT, DIP et de revêtement. Notre équipe d'ingénieurs travaille en étroite collaboration avec les clients pour concevoir, installer et optimiser leurs lignes de production. De l’installation de l’équipement au support technique continu, nous veillons à ce que chaque machine fonctionne de manière transparente. Nos solutions complètes contribuent à réduire les temps d'arrêt, à augmenter l'efficacité de la production et à améliorer la qualité des produits, en soutenant des usines dans plus de 70 pays.
Qu'est-ce que le test en circuit (TIC) ? En savoir plus >>
