SMT Le décalage de placement des composants se produit lorsqu"un composant n"est pas monté dans la position prévue du tampon pendant le processus de sélection et de placement. Ce problème peut paraître minime au début, mais il peut entraîner des pontages de soudure, des joints de soudure ouverts, des chutes, un mauvais contact électrique, des retouches et une qualité de produit instable après refusion.
Pour les fabricants de produits électroniques, le mauvais alignement des composants lors du placement n’est pas seulement un problème de précision de la machine. Cela peut être dû à un support PCB, à l"usure des buses, à la position du chargeur, à la reconnaissance visuelle, à l"état de la pâte à souder, à la pression de placement, à la déformation de la carte ou à des données de programme incorrectes. Un processus SMT stable nécessite que toutes les parties de la chaîne de placement travaillent ensemble.
Ce guide explique les causes les plus courantes du décalage de placement SMT et montre comment les ingénieurs peuvent les résoudre de manière pratique.
Le décalage du composant signifie que le composant est placé loin du centre du tampon conçu. Le décalage peut se produire dans la direction X, la direction Y, l’angle de rotation ou une combinaison des trois. Dans certains cas, le composant n’est que légèrement décentré et peut quand même réussir l’inspection. Dans les cas plus graves, cela provoque un défaut de soudure visible ou une défaillance fonctionnelle.
Le changement de placement des composants SMT apparaît généralement sous plusieurs formes :
Premièrement, le composant peut se déplacer latéralement par rapport au centre du tampon. Ceci est courant sur les petits composants de puce, les résistances, les condensateurs, les diodes et les circuits intégrés à pas fin. Deuxièmement, le composant peut tourner légèrement, ce qui peut affecter l"alignement des fils et la formation des joints de soudure. Troisièmement, le composant peut reposer sur le bord de la pâte à souder au lieu de se poser correctement sur la pastille. Quatrièmement, le composant peut sembler correct avant la refusion mais bouger pendant la refusion en raison d"un déséquilibre de mouillage de la soudure.
Chaque type de changement donne un indice différent. Un décalage répété dans une direction peut indiquer un calibrage de la machine, un positionnement de la carte ou un décalage de programme. Un déplacement aléatoire peut indiquer une instabilité de la buse, du vide, du chargeur, de la pâte à souder ou du support de la carte.
La production moderne SMT utilise des composants plus petits, un espacement des tampons plus serré et une vitesse de placement plus rapide. Cela rend le processus moins indulgent. Un petit décalage de placement acceptable pour un gros composant de puce peut créer un problème sérieux pour un composant 0201, BGA, QFN ou un connecteur à pas fin.
Lorsque le composant n"est pas centré, le volume de pâte à souder n"est plus équilibré. Pendant la refusion, la soudure fondue peut éloigner davantage le composant de sa position correcte. Cela peut créer un pontage, une pierre tombale, une soudure insuffisante, un composant asymétrique ou une faiblesse cachée des joints.

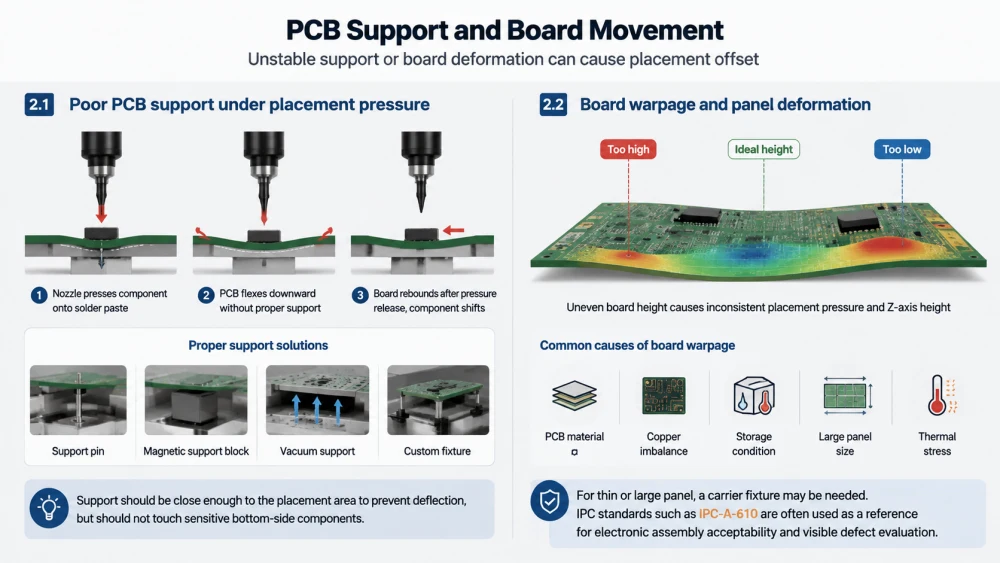

L"une des causes de décalage de placement SMT les plus négligées est le support instable de PCB. Si la planche bouge, se plie, vibre ou n’est pas correctement serrée pendant le placement, même une machine de placement de haute précision ne peut pas maintenir des résultats stables.
Lors du placement, la buse presse le composant sur la pâte à souder. Si le PCB n"est pas soutenu par le bas, la planche peut fléchir vers le bas. Lorsque la carte rebondit, le composant peut légèrement bouger. Ceci est particulièrement fréquent avec les cartes minces, les grands panneaux, les PCB flexibles ou les cartes avec une répartition inégale des composants.
Les ingénieurs doivent vérifier si la goupille de support, le bloc de support magnétique, le support à vide ou le luminaire personnalisé sont correctement positionnés. Le support doit être suffisamment proche de la zone de placement pour éviter toute déformation, mais il ne doit pas toucher les composants sensibles du côté inférieur.
La déformation PCB peut entraîner une hauteur différente à travers le panneau. Si une zone de la planche est plus haute ou plus basse que prévu, la pression de placement et la hauteur de l"axe Z peuvent devenir incohérentes. Certains composants peuvent être pressés trop fort, tandis que d"autres peuvent à peine toucher la pâte à souder.
La déformation des cartes peut provenir du matériau PCB, d'un déséquilibre du cuivre, des conditions de stockage, de la taille du panneau ou des contraintes thermiques. Pour les panneaux fins ou grands, un support peut être nécessaire. Les normes IPC telles que IPC-A-610 sont souvent utilisées comme référence pour l'acceptabilité des assemblages électroniques et l'évaluation des défauts visibles.
La buse est le point de contact direct entre la machine SMT et le composant. Si la buse ne parvient pas à saisir le composant de manière sécurisée et centrale, un décalage de placement devient très probable.
Une buse usée peut perdre sa planéité ou sa capacité d’étanchéité à l’air. Une buse sale peut contenir des résidus de flux, de la poussière, des particules de soudure ou un matériau adhésif sur la surface de capture. Une taille de buse incorrecte peut ne pas correspondre au corps du composant, provoquant une prise instable et un centrage imprécis.
Pour les petits composants, l’état de la buse est critique. Si la buse est trop grande, elle risque de toucher un composant adjacent dans la poche du ruban. S"il est trop petit, il risque de ne pas fournir une force de maintien suffisante. Si la pointe de la buse est endommagée, le composant peut tourner lors d"un mouvement rapide de la tête.
Des problèmes de vide peuvent entraîner le déplacement du composant entre le ramassage et le placement. Si la pression du vide est faible, instable ou retardée, le composant peut glisser sur la pointe de la buse. Cela apparaît souvent sous la forme d"un décalage de placement aléatoire, d"un composant abandonné ou d"un échec de reconnaissance intermittent.
Les ingénieurs doivent inspecter la buse, le filtre à vide, le tuyau à vide, le joint de tête, l"éjecteur et la valeur du capteur de vide. Une courbe de vide stable est souvent plus utile que de simplement vérifier si la machine signale une alarme.

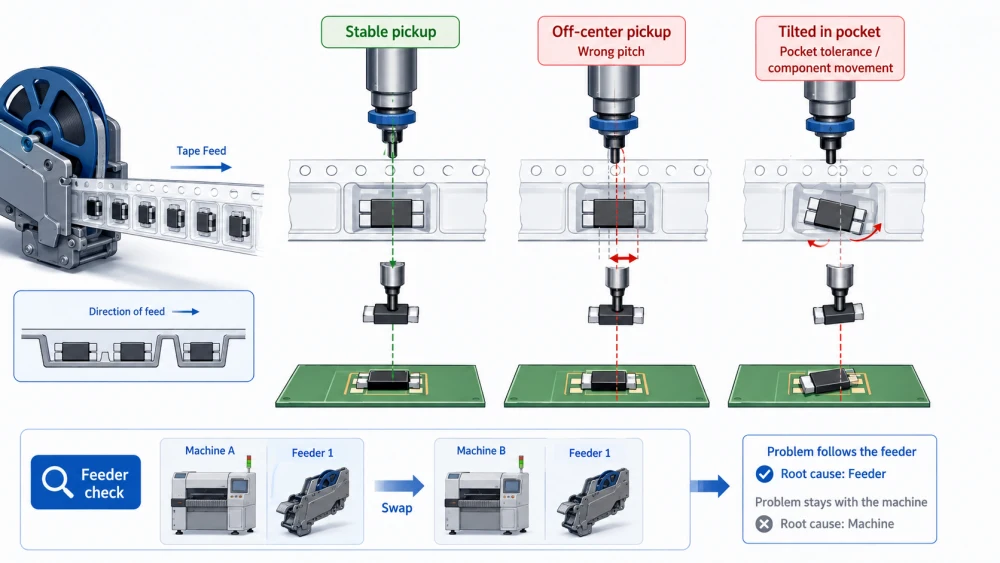

L"erreur d"alimentation est une autre cause majeure de désalignement des composants lors du placement. Si le composant n"est pas présenté correctement dans la pochette du ruban adhésif, la buse peut le décentrer. La machine peut toujours le placer, mais la position du composant peut changer ou pivoter.
Lorsque le pas du chargeur, l"avance de la bande ou les coordonnées de capture sont erronés, le composant ne se placera pas sous le centre de la buse au moment de la capture. Cela crée un ramassage instable. Le système de vision peut corriger une petite erreur, mais il ne peut pas résoudre complètement un mauvais état du capteur mécanique.
Les signes courants incluent des erreurs de ramassage répétées, un composant incliné sur la buse, un taux de rejet élevé et un décalage de placement qui n"apparaît que sur une seule position du chargeur. Si le problème survient au niveau du chargeur après avoir échangé les positions, le chargeur en est probablement la cause première.
Certains composants peuvent se déplacer à l’intérieur de la pochette à bande avant la capture. Cela peut se produire en cas de très petit composant, d"un emballage lâche, d"une bande transporteuse endommagée ou de vibrations lors de l"indexation du chargeur. Si le composant est déjà incliné ou décalé dans la poche, la buse peut le prendre au mauvais centre.
Les ingénieurs doivent vérifier la tension du ruban du couvercle du chargeur, l"engagement des pignons, l"étalonnage du chargeur, la hauteur du capteur et l"état de la poche des composants. La qualité du matériau d"emballage peut affecter directement la stabilité du placement.

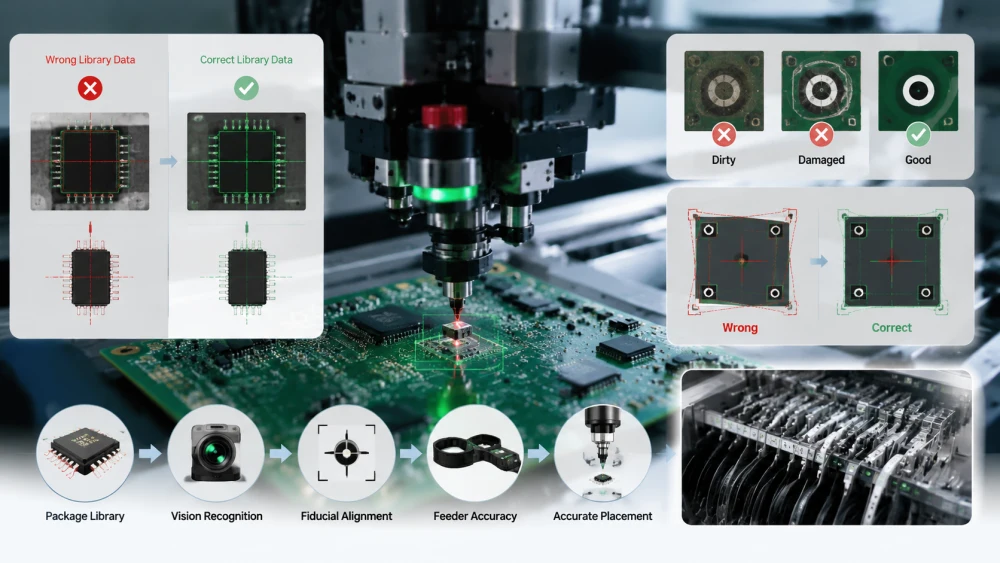

La vision industrielle SMT est conçue pour corriger la position des composants avant leur placement. Cependant, si les données de vision, l"éclairage, la bibliothèque de packages ou la reconnaissance du repère sont erronées, la machine peut calculer un décalage incorrect.
Chaque composant doit avoir une taille, un contour du corps, une position du fil, une épaisseur, une polarité et un paramètre de reconnaissance corrects. Si les données de la bibliothèque de composants sont erronées, la caméra peut reconnaître le mauvais bord ou le mauvais point central. La machine peut alors placer le composant selon une fausse valeur de correction.
Ceci est courant après l"introduction d"un nouveau produit, le remplacement de composants, la copie de bibliothèque ou la modification manuelle de données. Les ingénieurs doivent comparer le composant réel avec les données de la bibliothèque, en particulier pour les types de packages similaires qui se ressemblent presque mais ont une taille de corps ou une géométrie de broche différente.
Si le repère de la carte est sale, endommagé, mal conçu ou mal reconnu, l"ensemble du système de coordonnées de la carte peut se déplacer. Dans ce cas, de nombreux composants peuvent présenter un décalage dans une direction similaire. Le problème ne vient peut-être pas de la tête de placement ; il peut s"agir de la référence d"alignement de la carte.
Les repères doivent avoir un contraste clair, un jeu suffisant et une définition stable du masque de soudure. La machine doit reconnaître systématiquement le point de repère correct avant le début du placement.
Pour un cadre de dépannage plus large reliant les symptômes de la vision, de l'alimentateur, du ramassage et de la buse, les ingénieurs peuvent également consulter ce guide de dépannage SMT de sélection et de placement..
Certains décalages de placement ne sont pas provoqués par la machine de placement elle-même. Le composant peut être placé correctement, mais l"état de la pâte à souder le fait bouger avant ou pendant la refusion.
Si le volume de pâte à souder est inégal entre deux pastilles, le composant peut être tiré vers le côté avec une force de mouillage plus forte lors de la refusion. Il s’agit d’une cause fréquente de chute, d’inclinaison et de petits mouvements de copeaux.
Un volume de pâte inégal peut provenir d"un blocage du pochoir, d"une mauvaise conception du pochoir, d"un rapport d"ouverture incorrect, d"un nettoyage insuffisant, d"une mauvaise pression de la raclette ou d"une vitesse d"impression instable. Les données SPI peuvent aider à confirmer si le changement commence avant le placement ou après la redistribution.
La pâte à souder doit maintenir le composant en place avant la refusion. Si la force d"adhérence de la pâte est faible, le composant peut bouger pendant le transfert de la planche, les vibrations du convoyeur ou le placement d"un composant à proximité. Une pâte qui a été exposée trop longtemps peut sécher, tandis qu"une pâte mal stockée peut perdre ses performances d"impression et de tenue stables.
Les équipes de processus doivent contrôler le stockage de la pâte, la décongélation, le mélange, l'intervalle d'impression et le nettoyage des pochoirs. La norme IPC J-STD-001 est une référence utile pour les exigences des processus d'assemblage électrique et électronique soudés.

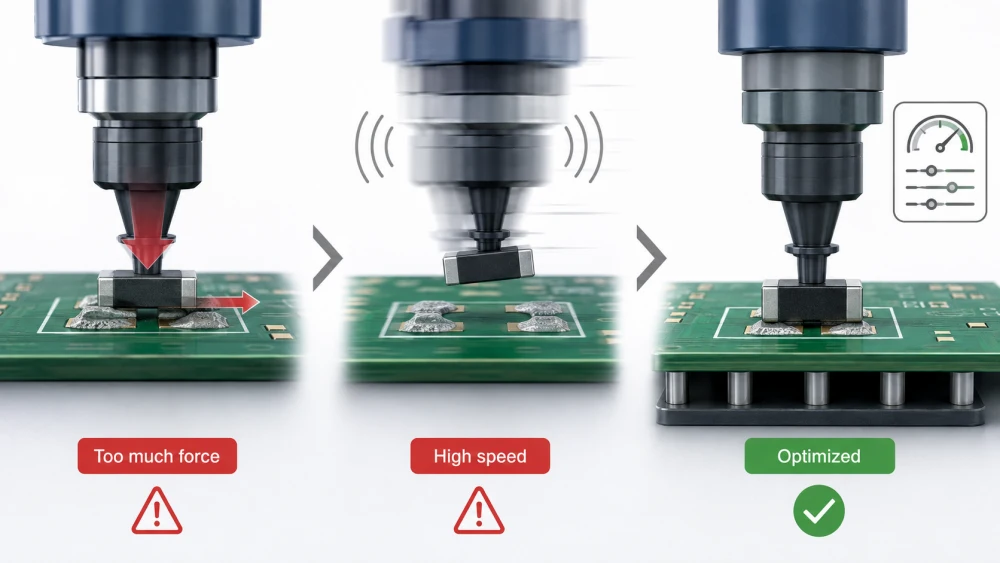

Les paramètres de la machine peuvent affecter directement la précision du placement. Un programme qui fonctionne bien à basse vitesse peut créer un décalage à pleine vitesse de production si l"accélération, la force de placement ou la hauteur de l"axe Z ne sont pas optimisées.
Si la force de placement est trop élevée, le composant peut glisser sur la pâte à souder au lieu d"atterrir doucement. Cela est plus probable lorsque le dépôt de pâte est élevé, que le tampon est petit ou que le composant a une surface inférieure lisse.
Une force excessive peut également endommager des composants délicats ou créer des contraintes cachées. Les ingénieurs doivent optimiser la force de placement en fonction du type de composant, de la taille du boîtier, du support de la carte et de l"état de la pâte.
Une vitesse de placement élevée améliore le rendement, mais augmente également les vibrations, les contraintes d"accélération et le risque de mouvement des composants. Si la tête bouge de manière trop agressive, le composant peut se déplacer sur la buse avant sa mise en place. Si le support de la carte est faible, un placement à grande vitesse peut aggraver le décalage.
Une approche pratique consiste à réduire temporairement la vitesse pendant le dépannage. Si le changement s"améliore, l"équipe de processus peut ajuster l"accélération, la séquence de placement, les conditions de support ou le choix des buses avant de revenir à la vitesse de production maximale.
Tous les décalages observés après la redistribution ne constituent pas une erreur de placement. Un composant peut être correctement monté avant la refusion et continuer à bouger pendant le processus de chauffage.
Lorsque la soudure d’un plot fond ou mouille plus rapidement que l’autre côté, la tension superficielle peut éloigner le composant du centre. Ceci est courant sur les petits composants de puces, en particulier lorsque la conception des tampons, le volume de pâte ou la répartition thermique sont déséquilibrés.
Les ingénieurs doivent comparer l"inspection avant refusion AOI ou l"inspection au microscope avec l"inspection après refusion. Si le composant est centré avant la refusion mais décalé après la refusion, la cause première est probablement le processus de soudure, et non la précision du placement de la machine.
Le composant sensible à l'humidité peut se comporter de manière imprévisible pendant la refusion si le stockage et la cuisson ne sont pas contrôlés. JEDEC J-STD-033 fournit des conseils de manipulation pour les dispositifs à montage en surface sensibles à l'humidité et à la refusion. Un mauvais contrôle de l'humidité peut augmenter les risques liés au processus, en particulier pour le boîtier IC, BGA et les composants de grande valeur.
Le profil thermique doit également être revu. Une vitesse de rampe trop rapide, un chauffage inégal ou une vitesse de convoyeur instable peuvent affecter l"équilibre du mouillage de la soudure et la stabilité des composants.

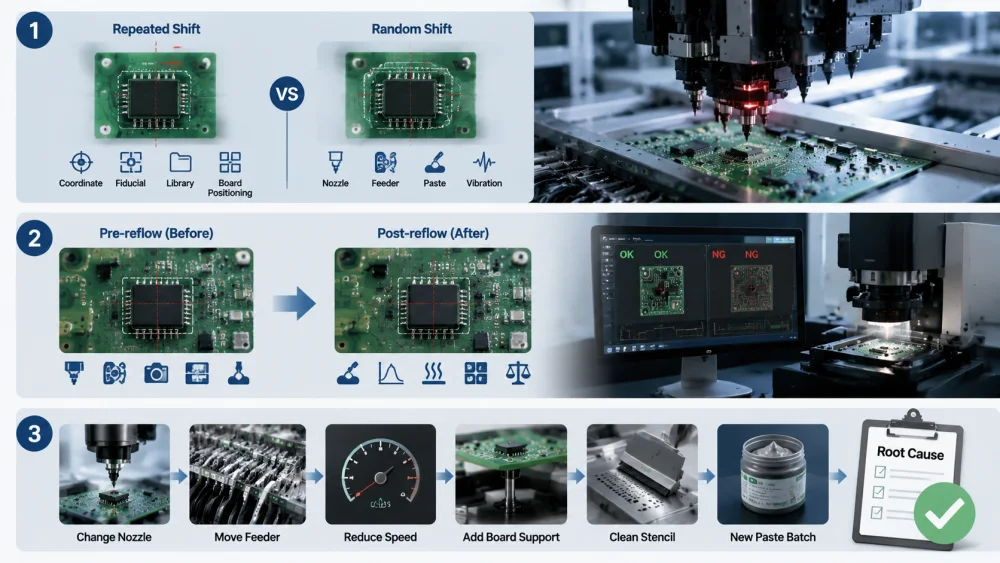

Une bonne méthode de dépannage sépare la cause de la machine, la cause matérielle et la cause du processus. Sans cette structure, les équipes peuvent ajuster de nombreux paramètres sans parvenir à en trouver la véritable raison.
Si le même composant se déplace dans la même direction sur chaque carte, la cause probable est la coordonnée du programme, le repère, la bibliothèque de composants, le positionnement de la carte ou l"alignement du pochoir. Si le décalage apparaît de manière aléatoire, la cause probable est la buse, le vide, l"alimentateur, la force d"adhérence de la pâte, les vibrations de la planche ou la variation du matériau.
Cette simple distinction permet aux ingénieurs d’éviter de perdre du temps. Un décalage répété doit être traité comme un problème de coordonnées ou de configuration. Un décalage aléatoire doit être traité comme un problème de stabilité.
L’inspection avant refusion est l’un des meilleurs moyens de localiser le véritable stade de la défaillance. Si le composant est déjà décalé avant la refusion, concentrez-vous sur la machine de placement, l"alimentateur, la buse, la vision, le support PCB et la force de maintien de la pâte. Si le composant se déplace seulement après la refusion, concentrez-vous sur le volume de pâte à souder, la conception des pastilles, le profil thermique et l"équilibre de mouillage.
AOI, SPI, le rapport de placement de la machine et la vérification manuelle au microscope doivent être utilisés ensemble. Une seule source de données raconte rarement l’histoire complète.
Les ingénieurs peuvent isoler la cause en modifiant un facteur à la fois. Par exemple, échangez la buse, déplacez le chargeur vers une autre voie, réduisez la vitesse de placement, ajoutez un support PCB, nettoyez le pochoir ou exécutez un nouveau lot de pâte à souder. Si le défaut suit un élément, cet élément devient le suspect le plus sérieux.
Cette méthode est plus lente que la supposition, mais elle produit un apprentissage de processus fiable. Il aide également les équipes à créer une base de données de SMT causes de décalage de placement pour une production future.
SMT Le changement de placement des composants est généralement causé par une chaîne de petits problèmes de processus, et non par un seul défaut de machine. Les causes les plus courantes incluent un support PCB faible, une buse usée, un vide instable, une erreur de prise en charge du chargeur, des données de vision erronées, une pâte à souder inégale, une pression de placement excessive et un déséquilibre de mouillage par refusion.
Les ingénieurs doivent d’abord décider si le changement est répété ou aléatoire, puis comparer les données d’inspection avant et après refusion. Cela permet de séparer l"erreur de placement du mouvement de soudure. Une production stable dépend d’une configuration précise de la machine, d’une manipulation propre des matériaux, d’une impression contrôlée de la pâte à souder et d’un entretien régulier.
I.C.T soutient les fabricants de produits électroniques avec une solution professionnelle unique SMT, comprenant SMT la planification des lignes, l"assistance au processus de sélection et de placement, le brasage par refusion, l"inspection, la formation et les conseils de dépannage. Pour les usines qui souhaitent réduire les défauts de placement et améliorer la stabilité de la production, une vue complète du processus est souvent plus utile que l"ajustement d"un seul paramètre de la machine.
La cause principale est généralement un contrôle instable du processus de placement. Cela peut inclure un mauvais support PCB, une position de capteur incorrecte, une buse usée, un vide faible, des données de vision erronées ou une pâte à souder inégale. Si le changement est répété dans la même direction, les ingénieurs doivent vérifier les coordonnées du programme, la reconnaissance des repères et les données de la bibliothèque de composants. Si le changement est aléatoire, la cause est plus probablement l’état de la buse, la stabilité du chargeur, les vibrations de la planche ou la force d’adhérence de la pâte.
La meilleure méthode consiste à inspecter la carte avant et après la refusion. Si le composant est déjà décentré avant la refusion, le problème est lié au placement, au ramassage, à la vision, au chargeur ou au support de la carte. Si le composant est centré avant la refusion mais décalé après la refusion, le problème est plus probablement lié au volume de pâte à souder, à la conception des plots, au profil thermique ou au déséquilibre de mouillage. SPI et pré-redistribution AOI sont très utiles pour cette comparaison.
Oui, la pâte à souder peut provoquer ou aggraver un désalignement des composants. Si le volume de pâte est inégal, le composant peut rester incliné ou bouger pendant la refusion. Si la force d"adhérence de la pâte est trop faible, le composant peut se déplacer lors du transfert de la carte ou des vibrations avant la refusion. Le stockage de la pâte, le temps ouvert, le nettoyage du pochoir, la pression d"impression et la conception de l"ouverture doivent tous être vérifiés lorsqu"un décalage de placement apparaît ainsi qu"un défaut de soudure.
Lorsqu’un seul type de composant change, la cause première est souvent liée à ce package spécifique. La buse peut ne pas correspondre au corps du composant, la poche du chargeur peut permettre un mouvement, la bibliothèque de vision peut contenir des données de taille incorrectes ou la conception du tampon peut créer un mouillage inégal de la soudure. Les ingénieurs doivent vérifier le dessin des composants, la bibliothèque d"emballages, la position du ramassage, le type de buse, l"état du chargeur et le dépôt de pâte pour cet emplacement exact.
Une usine peut réduire le décalage de placement de SMT en créant une routine de contrôle stable. Cela comprend la vérification de l"usure des buses, le nettoyage du chemin d"aspiration, le calibrage du chargeur, la vérification de la bibliothèque de vision, l"amélioration du support PCB, la surveillance des données SPI et la comparaison entre la pré-refusion AOI et le défaut après la refusion. Pour la production à grand volume, les équipes doivent enregistrer les schémas d"équipe par position des composants, numéro d"alimentateur, numéro de buse et lot de production. Cela accélère le dépannage et évite les défauts répétés.
Le changement de composant pendant le placement de SMT est un avertissement de processus pratique. Il indique aux ingénieurs qu"une partie de la chaîne de placement n"est plus suffisamment stable pour répondre aux exigences du produit. La cause peut provenir de la précision de la machine, de la présentation des matériaux, du comportement de la pâte à souder, du support de la carte ou de l"équilibre de refusion.
Les usines qui résolvent systématiquement le problème peuvent réduire les reprises, protéger les coûts des matériaux et améliorer la fiabilité des produits à long terme. Si une équipe de production est confrontée à des décalages de placement répétés de SMT ou à des mouvements inexpliqués de composants, I.C.T peut aider à revoir l"ensemble du processus de ligne SMT et fournir une assistance pratique à guichet unique, de l"équipement à l"optimisation des processus.
