Σ-F8S
Yamaha
| Quantité: | |
|---|---|

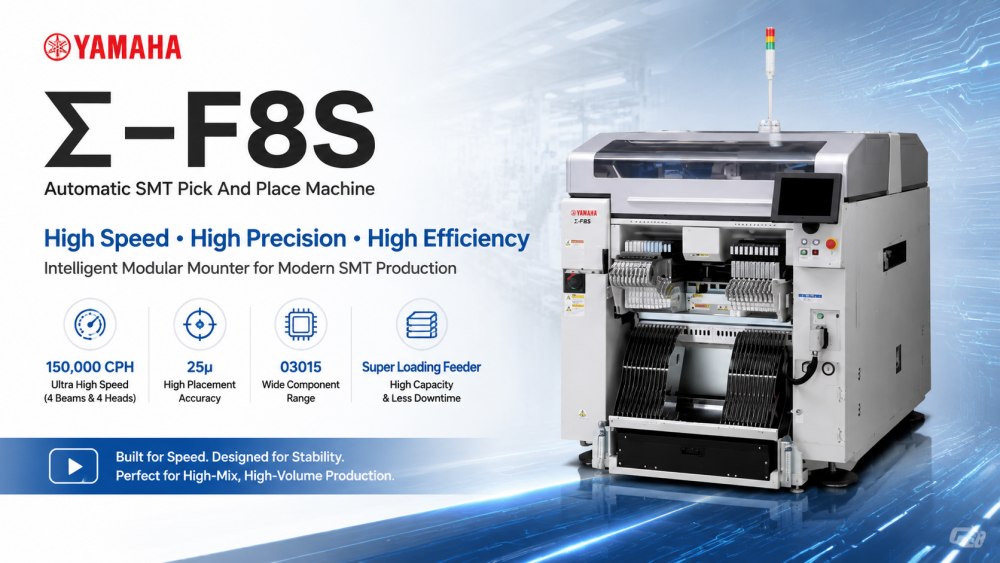

Le Yamaha Σ-F8S est conçu pour la fabrication électronique moderne qui nécessite à la fois vitesse, précision et stabilité. Il s'agit d'un système modulaire SMT pick and place conçu pour gérer un assemblage PCB haute densité avec des performances constantes. La machine est conçue pour prendre en charge des environnements de production à forte mixité tout en maintenant un débit élevé.
Grâce à un contrôle de mouvement avancé et à une architecture d'alimentation optimisée, le Σ-F8S peut prendre en charge des configurations de composants complexes et un changement de production rapide. Il est largement utilisé dans l'électronique grand public, les tableaux de commande automobiles, la production LED et l'électronique industrielle. Le système aide les fabricants à réduire les goulots d’étranglement de la production et à améliorer l’efficacité globale de l’usine.
Le Σ-F8S est conçu pour offrir une vitesse de placement extrêmement rapide tout en conservant une précision stable. Sa structure multifaisceaux et son système de contrôle de mouvement optimisé garantissent un fonctionnement fluide, même en cas de production à forte charge. Cela permet aux fabricants d'augmenter considérablement leur production sans sacrifier la qualité, en particulier dans les environnements SMT à volume élevé.
La machine utilise un système de tête rotative à entraînement direct pour améliorer la vitesse de réponse et la précision du placement. Cela réduit les pertes mécaniques et améliore la stabilité à long terme. Il minimise également les vibrations pendant le fonctionnement, garantissant une précision constante lors de la manipulation de composants petits et sensibles tels que les puces 0201 et les circuits intégrés à pas fin.
Le Σ-F8S intègre un système d'alimentation intelligent qui prend en charge l'alimentation en composants haute capacité. Il réduit les interventions manuelles et améliore la capacité de production continue. Le système est conçu pour minimiser les temps d'arrêt de l'alimentateur, permettant des changements de matériaux plus fluides et une meilleure planification de la production pour la fabrication à forte mixité.
La structure de la machine est optimisée pour un fonctionnement continu. Même pendant de longs cycles de production, il maintient une précision et une répétabilité de positionnement stables. Cela le rend adapté aux usines qui nécessitent une production de masse 24h/24 et 7j/7 avec une interruption minimale et une qualité de production constante.
La tête rotative à entraînement direct « Solution à 1 tête » produit une grande précision à des vitesses élevées.
Vitesse la plus rapide de sa catégorie ! Produit 150 000 CPH avec 4 poutres et 4 têtes.
Temps d'arrêt de maintenance considérablement réduit grâce aux stockeurs de buses échangeables et aux moteurs d'entraînement linéaires.
Le chargeur à super chargement innove totalement en matière d'approvisionnement en composants, éliminant les temps d'arrêt pour le réapprovisionnement du chargeur.
| Spécification
| 项目 | 规格参数 |
|---|---|
| Modèle | Sigma Σ-F8S |
| Applicable PCB (voie unique) | L330 × W250 mm à L50 × W50 mm (Option : L381 × W510 mm à L50 × W50 mm) |
| Applicable PCB (double voie) | L330 × l250 mm à L50 × l50 mm |
| Tête/composants applicables (tête haute vitesse) | 0201 PUCE jusqu'à 4,3 × 3,4 mm, hauteur 2,0 mm ou moins |
| Tête/composants applicables (tête polyvalente) | 03015 PUCE jusqu'à un carré de 33 mm, hauteur 12,7 mm ou moins |
| Capacité de montage | Spécifications de la tête haute vitesse × 4 : 150 000 CPH (double voie) 136 000 CPH (une seule voie) Tête haute vitesse : 0201/03015 : ± 25 μm (3σ) (140 000 CPH) 0402/0603 : ± 36 μm (3σ) (150 000 CPH) |
| Nombre de types de composants | Max. 80 types (conversion pour chargeur de bande 8 mm) |
| Alimentation électrique | CA triphasé 200 V ±10 % 50/60 Hz |
| Source d'alimentation en air | 0,45 à 0,69 MPa (4,6 à 7 kgf/cm²) |
| Dimension externe | L1 280 × L2 240 × H1 450 mm (hors saillies) |
| Poids | Env. 1 940 kg |
