D600 (OBJECTIF)
I.C.T
| Quantité: | |
|---|---|
| Machine de distribution de colle d'objectifs

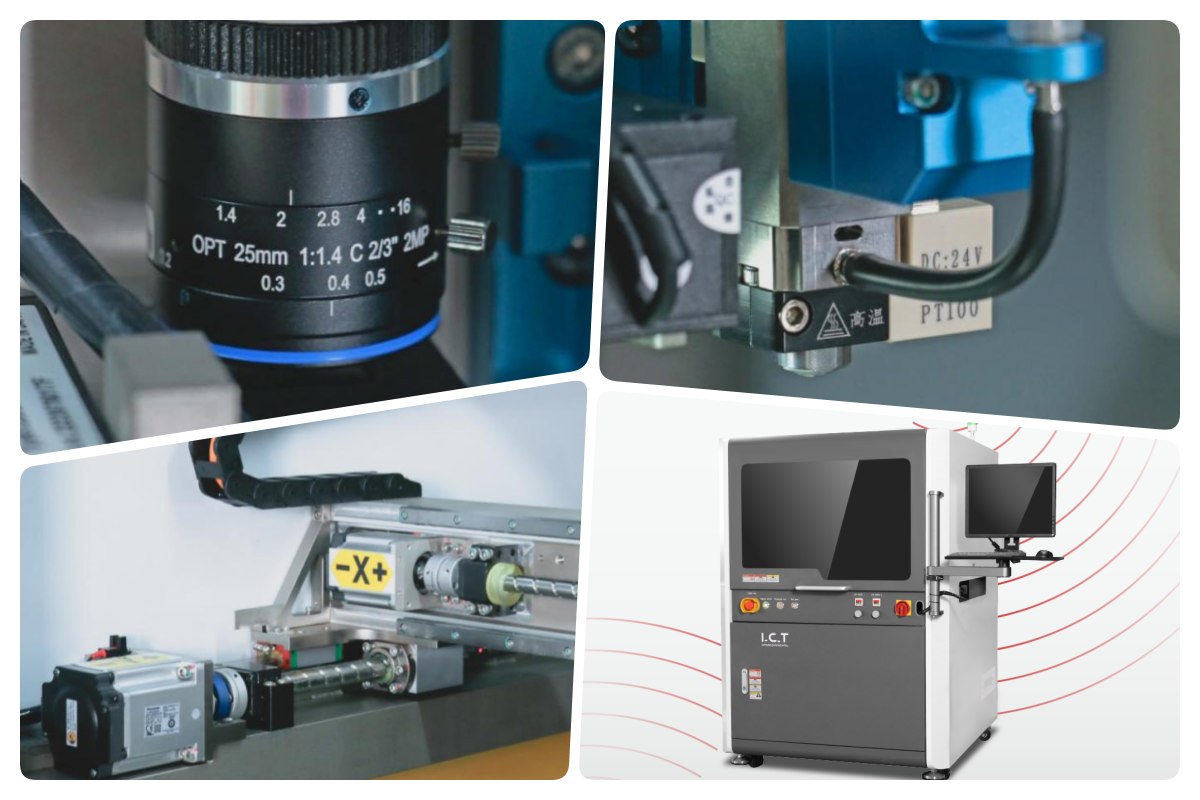

La machine de distribution de colle LENS fonctionne à 800 mm/s sur les axes X/Y. Répétabilité du positionnement enregistrée à ±0,015 mm vis, ±0,01 mm moteur. Système d'asservissement Panasonic. Entraînement par vis de meulage. La vision coaxiale exécute la correction des marques et la compensation des bords en temps réel. La valve de distribution maintient un volume constant jusqu'à une tolérance d'un seul microlitre. Module de préchauffage de colle actif. Protocole de changement de seringue en moins de soixante secondes. La machine Liquid Dispenser s'intègre via SMEMA dans l'architecture SMT existante. La disponibilité enregistrée dans soixante-douze pays dépasse 99,8 %.
| Caractéristiques détaillées du produit
La valve distribue. Le volume de colle reste identique cycle après cycle. Le servo et la vis font respecter les spécifications. Le préchauffage maintient 0,1 °C. Colle rouge, silicone, durcissement UV, thermofusible, tous conformes. Remplacement de la seringue enregistré en moyenne après cinquante-cinq secondes. Cycle de purge de purge de huit secondes. Aucun satellite enregistré. La machine de distribution de colle LENS produit des lignes de liaison uniformes sans déviation.
Des ceintures antistatiques reçoivent la planche. Les moteurs indépendants se synchronisent à gauche et à droite. Le mécanisme d'arrêt s'enclenche. Position du tableau verrouillée. Parallélisme des rails maintenu à 0,02 mm lors du réglage de la largeur. Planche maximale 600 × 600 mm, cinq kilogrammes. Vitesse de transport 300 mm/s dans quatre directions. La machine Liquid Dispenser transfère les planches sans erreur de position.
Une seule commande lance la purge. Un cycle de huit secondes nettoie la buse. La boucle de contrôle de la température maintient les spécifications de viscosité tout au long du quart de travail. Aucun nettoyage manuel requis. La machine de distribution de colle LENS reste prête entre les cycles de production.
Interfaces automate avec PC industriel. Composants limités au servo Panasonic, au relais Omron et au disjoncteur Schneider. Conformité CE documentée. Protocole Industrie 4.0 intégré. Norme de connectivité MES. Ports d'extension préparés pour le capteur de hauteur 3D et le traitement UV. L'interface opérateur nécessite soixante minutes pour être maîtrisée. La machine Liquid Dispenser exécute le programme sans interruption.
| Spécification
| Modèle | I.C.T-D450 | I.C.T-D600 (OBJECTIF) | I.C.T-D1200 (OBJECTIF) |
| Plage de distribution | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Poids du produit | Max.4,5kg | ||
| Épaisseur du produit | Max.6mm | ||
| Vitesse maximale | 2000 mm/s | ||
| Méthodologie visuelle | CCRC | ||
| Système de nettoyage | Auto | ||
| Vitesse de la soupape d'injection | 200 points/s | ||
| Précision de distribution | ±0,02 mm | ||
| Précision répétée | ±0,01mm | ||
| Poids | 650kg | 750kg | 950 kg |
| Dimension | L770*P1200*H1500mm | L880*P1200*H1500mm | L1590*P1200*H1500mm |
| SMT Liste des équipements de ligne
Magazine chargé. Le chargeur automatique avance la planche. La machine de distribution de colle LENS exécute un motif à 800 mm/s. Positionne les lentilles sur un adhésif humide. Le four IR ou UV termine le durcissement en quelques secondes. Le AOI facultatif effectue une vérification du volume et de la position. Toutes les stations communiquent via SMEMA. Exigence typique en matière de personnel, un à deux opérateurs. Rendement au premier passage enregistré supérieur à 99,5 %. Disponibilité soutenue. Conforme aux applications automobiles, médicales et LED. Ligne complète de machines Liquid Dispenser livrée sous contrat à responsabilité unique.
| Nom du produit | Objectif dans la ligne de distribution de colle |
|---|---|
| Machine de distribution de colle | Offre une distribution de colle ultra-précise et à grande vitesse |
| Machine à revêtement conforme | Applique un revêtement protecteur final pour plus de fiabilité |
| Prendre et placer la machine | Place avec précision les composants sur de la colle fraîche |
| Fourrage | Durcit rapidement la colle grâce à la technologie IR ou UV |
| Témoignage de réussite client

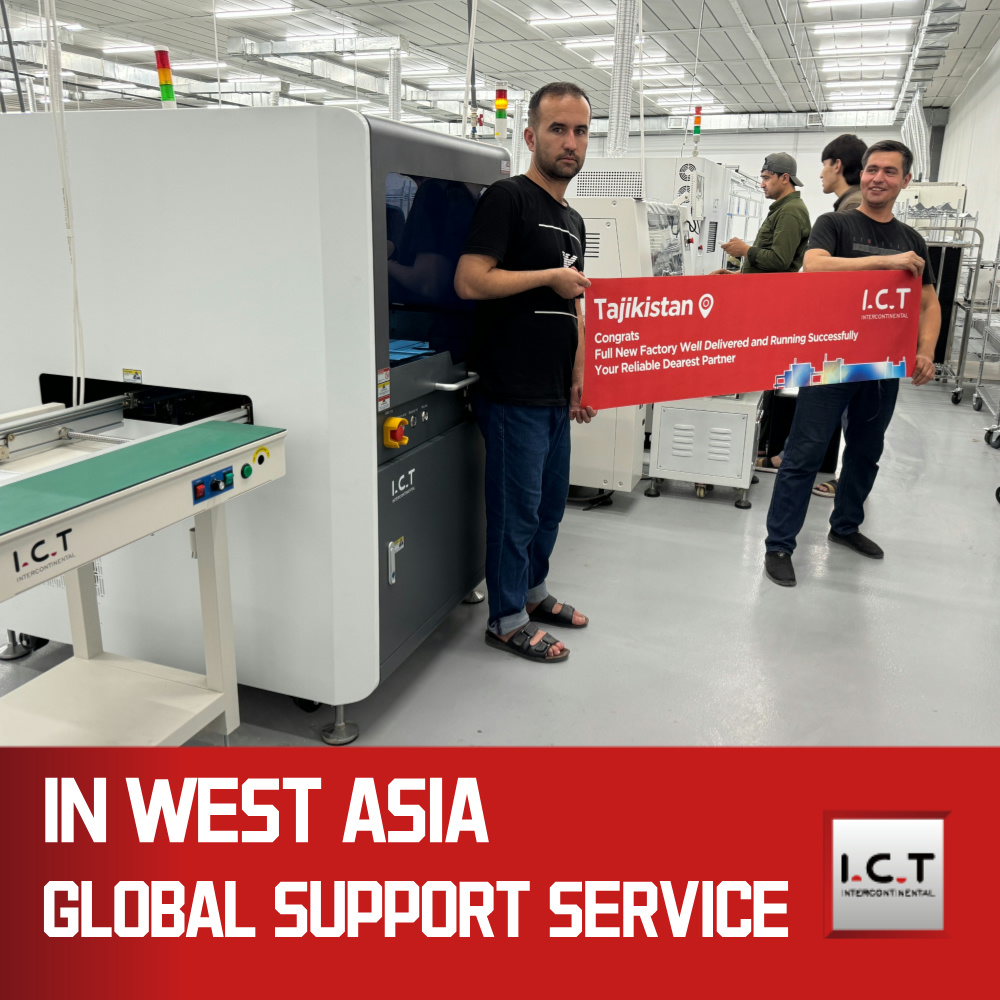

Deux ingénieurs dépêchés à Douchanbé. Le contrat client comprenait deux lignes SMT, une ligne DIP, une ligne de vernissage, une ligne de colle et une ligne complète d'assemblage d'ampoules LED. Durée d'installation dix jours. La machine de distribution de colle LENS a atteint un placement de points à 100 % sur le premier panneau. Stations de prélèvement et de placement, de durcissement, AOI acceptées le jour même. Opérateurs locaux certifiés indépendants le dixième jour. Protocole d'acceptation client signé. Témoignage vidéo enregistré.
| Formation et assistance professionnelles
Les ingénieurs restent sur site jusqu'à ce que le client démontre une totale autonomie. Les diagnostics à distance résolvent quatre-vingts pour cent des incidents en une heure. Composants critiques stockés dans huit entrepôts mondiaux, expédition le jour même. Intervention sur site sous quarante-huit heures dans le monde entier. Les révisions logicielles et l'optimisation des processus sont fournies gratuitement pendant toute la durée de vie de l'équipement. La machine Liquid Dispenser atteint un retour sur investissement documenté en douze mois.
| Éloge du client
'Les ingénieurs connaissaient chaque vis.' 'Les points de colle ne bougent jamais.' 'Les caisses en bois ont survécu à 8 000 km sans une égratignure.' 'Une équipe à distance a réglé l'alarme à 2 heures du matin, mon heure.' 'La ligne ne s'est pas arrêtée depuis quatorze mois.' Mêmes mots, différents pays, même machine à colle SMT.
| Notre certification
Déclaration de conformité CE. Certificat de conformité RoHS. Enregistrement ISO9001:2015. Plusieurs brevets délivrés. Chaque machine de distribution de colle LENS accompagnée d'une fiche de données de test individuelle et d'un dossier de traçabilité sérialisé.
| À propos de nous et de l'usine
Fabrication et siège social : Dongguan, Chine. Superficie des installations 12 000 m². Personnel 89. Personnel d'ingénierie 20. Capital social 30 millions de dollars. Créée en 2012. Installations clients 1 600. Pays desservis 72. Chaque machine de distribution de colle LENS effectue un test de charge à 100 % avant expédition.
