I.C.T-6561
I.C.T
| Quantité: | |
|---|---|
| Imprimante automatique avancée pochoir
L'imprimante SMT entièrement automatique pochoir de I.C.T est un premier choix pour l'assemblage PCB moderne. Cette machine offre une précision et une vitesse élevées, avec un cycle d'impression de 7 secondes et une précision de ±0,025 mm. Il automatise l'application de la pâte à souder, réduisant ainsi les erreurs manuelles et le gaspillage tout en améliorant la qualité. Conçu pour des secteurs tels que l'électronique grand public, LED et l'automobile, il dispose d'un calibrage automatique PCB, d'une pression de raclette réglable et d'un nettoyage au pochoir. I.C.T intègre les systèmes Industrie 4.0 et MES pour des solutions d'usine intelligente. Avec une utilisation facile sous Windows 10 et des matériaux durables de grandes marques, il garantit une fiabilité à long terme. Cette imprimante aide les usines à augmenter leur productivité et à répondre à divers besoins avec des performances efficaces et stables.
| Fonctionnalité
Cette sérigraphe SMD offre une précision d'impression de ±0,03 mm, grâce à son système de vision avancé avec anneau uniforme et sources lumineuses coaxiales. Il identifie avec précision diverses marques PCB, garantissant un alignement parfait pour l'étamage et le FPC, ce qui améliore la qualité globale de la production.
L'imprimante automatique de pochoirs comprend un système avancé de correspondance haut et bas qui s'adapte aux différents types de PCB. Cette fonctionnalité garantit un placement précis du pochoir, réduisant ainsi les erreurs et améliorant l’efficacité des processus de fabrication électronique à grande vitesse.
Équipé d'un système de nettoyage par pulvérisation unique, il offre des options de nettoyage sec, humide et manuel. La conception séparée du CCD et du nettoyage, contrôlée par logiciel, permet d'économiser les consommables et de maintenir un pochoir propre, garantissant ainsi une qualité d'impression constante dans le temps.
| Spécification
| Modèle | I.C.T - 4034 | I.C.T5134 | I.C.T - 5151 |
| Taille du cadre (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB taille (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direction de transport | Gauche à droite; Droite à gauche; Gauche gauche; Droit à droite | ||
| Système de support | Pin magnétique / Tableau supérieur ajusté / bloc de support | ||
| Système de serrage | Serrage latéral (buse à vide, pression Z rétractable automatisée en option) | ||
| Tête d'imprimante | Deux têtes d'impression motorisées indépendantes | ||
| Type de raclette | Acier inoxydable (standard), plastique | ||
| Système de nettoyage | Sec, humide, vide | ||
| Inspection | Inspection 2D (standard) | ||
| Alimentation électrique | C.A. : 220±10%,50/60HZ,3Kw | ||
| Méthode de contrôle | Contrôle PC | ||
| Dimension (mm) | 1220 * 1355 * 1500 | 1220 * 1355 * 1500 | 1220 * 1550 * 1500 |
| Modèle | I.C.T - 6534 | I.C.T-6561 | I.C.T-9060 |
| Taille du cadre (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB taille (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330 * 1370 * 1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.

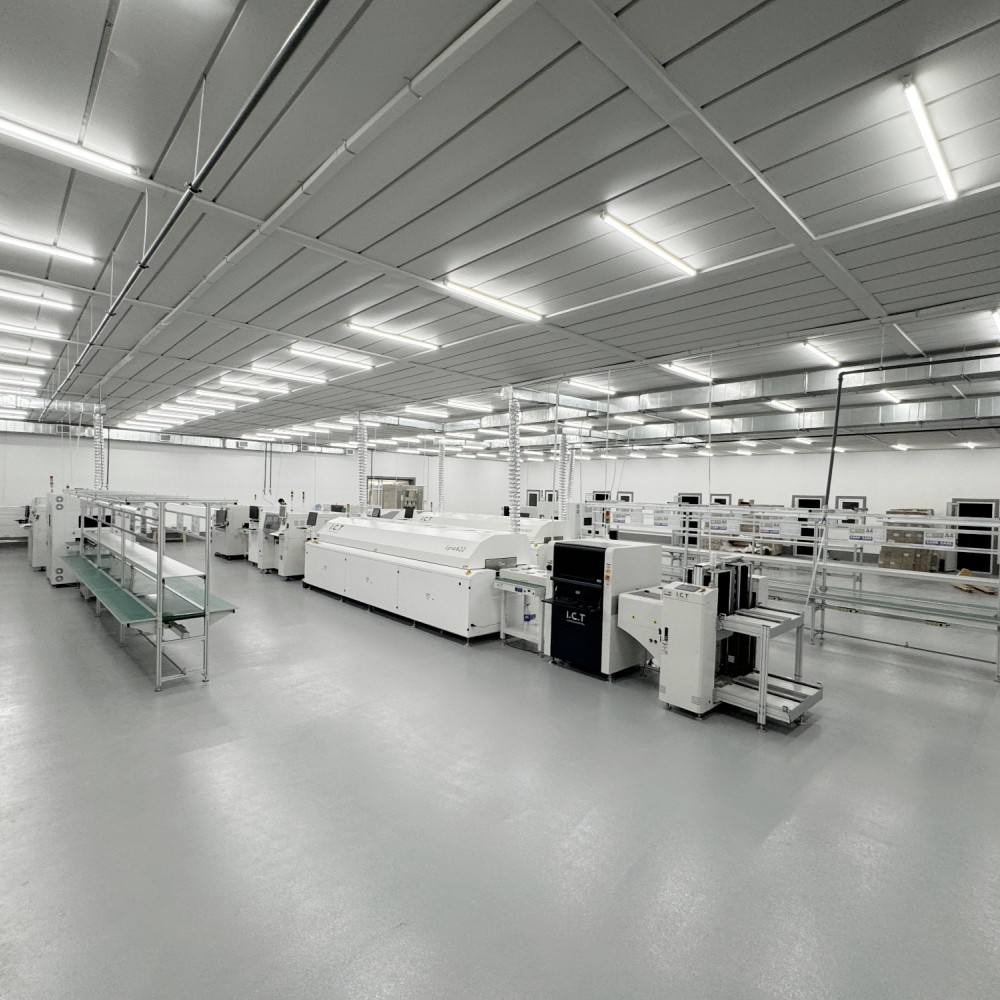

| SMT Liste des équipements de ligne
Notre ligne de production PCBA de haute qualité comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| AOI machine | Inspecte les joints de soudure et les défauts de placement. |
| SPI Machine | Vérifie la hauteur et la qualité de la pâte à souder. |
| Équipement de traçabilité | Enregistre et suit les données de production : Machine de marquage laser /Monteur d'étiquettes/Imprimante à jet d'encre |
| Étude de cas client
En 2025, des ingénieurs de I.C.T ont visité une usine d'éclairage domestique LED pour installer un système d'imprimantes automatiques de pochoirs. Le client avait besoin d'une installation compacte en forme de U de 16 mx 2,7 m dans un espace de 21 mx 5 m. Après 2 jours d'installation et 6 jours de formation, le projet a été réalisé avec succès, répondant aux besoins de production du client avec un accompagnement expert.

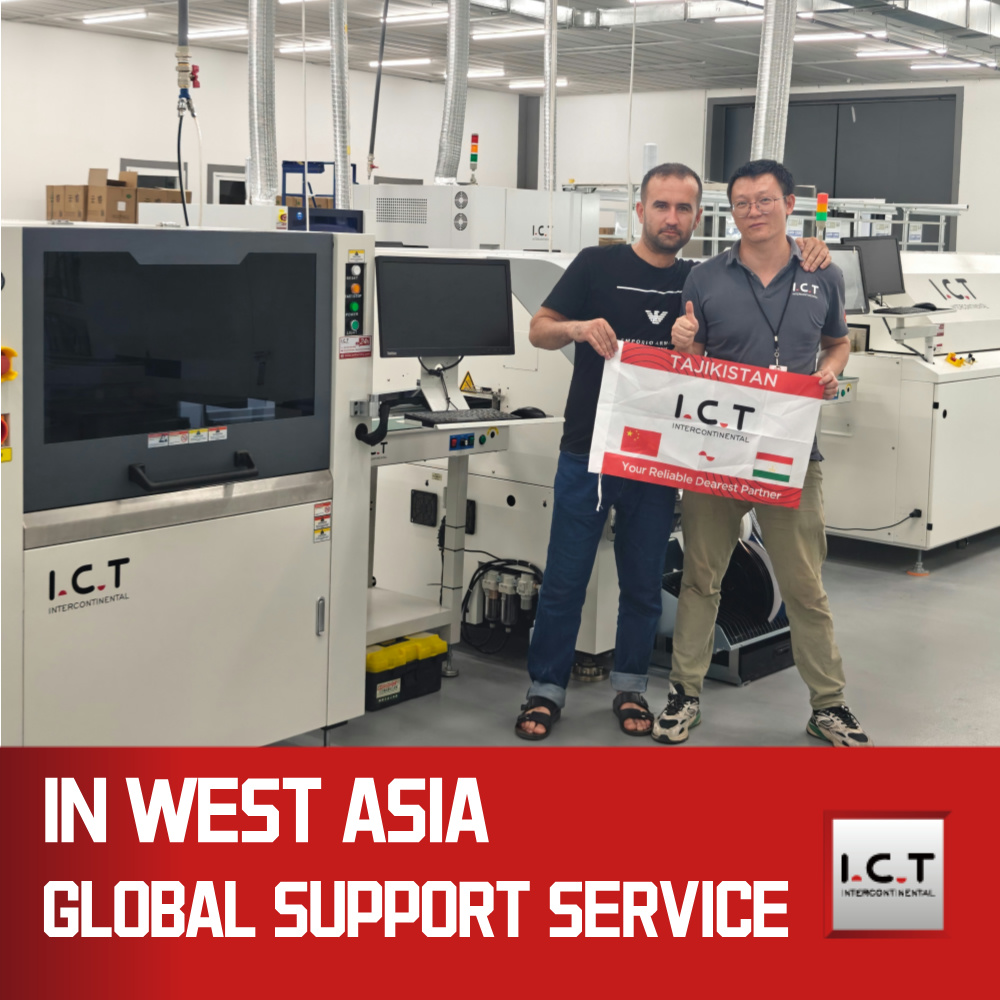

| Service après-vente et assistance à la formation
I.C.T fournit des services professionnels d'installation, de maintenance et de formation. Notre équipe garantit un fonctionnement fluide et offre une assistance technique continue pour aider les clients à optimiser l’utilisation de leur imprimante de pochoirs pour sérigraphie électronique.
| Commentaires des clients
Les clients apprécient l'expertise de nos ingénieurs lors de l'installation et les performances fiables de l'imprimante à pochoirs sérigraphiées. Ils saluent également l'emballage sécurisé et les réponses rapides aux questions techniques, renforçant ainsi une confiance durable dans nos solutions.
| Certifications et normes
I.C.T détient des brevets CE, RoHS, ISO9001 et plusieurs, démontrant notre concentration sur la sécurité et l'innovation. Ces certifications garantissent que notre imprimante à pochoirs électroniques répond aux normes de qualité mondiales.
| À propos de la société I.C.T et de notre usine
Fondé en 2012, I.C.T est un fournisseur de solutions électroniques de confiance avec plus de 25 ans d'expérience. Avec 89 employés, 20 ingénieurs et une installation de 12 000 m², nous menons la R&D et la production en interne. Au service de plus de 1 600 clients dans 72 pays, notre usine applique des contrôles de qualité stricts et un système de gestion robuste, entraînant une croissance rapide dans le monde entier.
