I.C.T - Lyra933 / 933n
I.C.T
| Quantité: | |
|---|---|

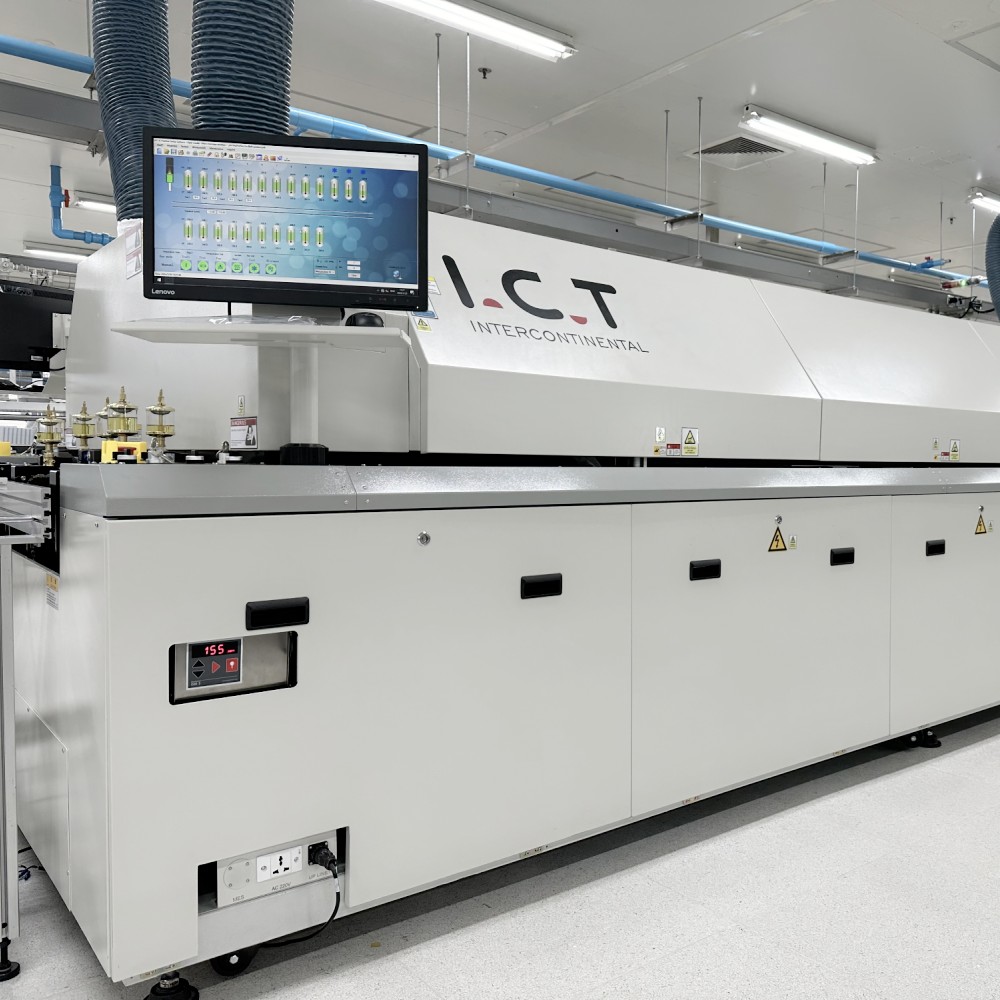

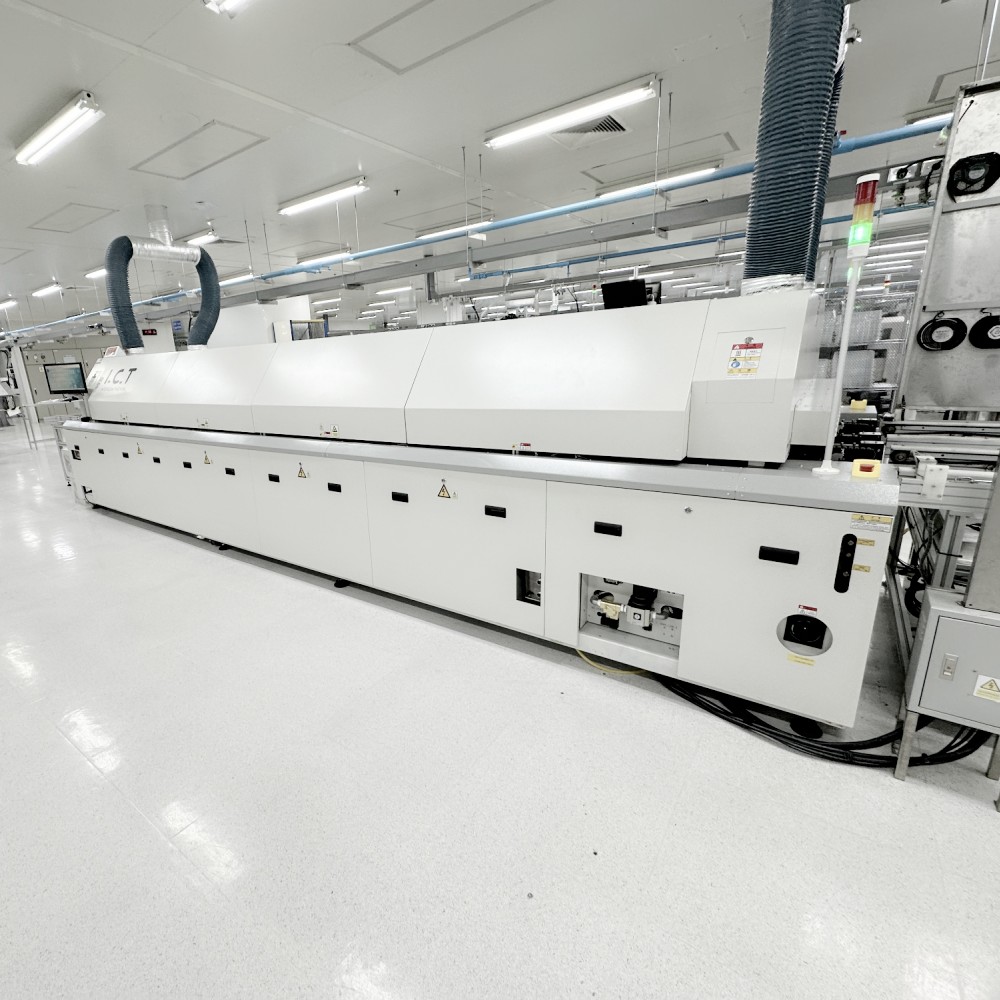

Le I.C.T Lyra Series Reflow Soldering Oven est un produit mature qui a été prouvé par des années d'application du marché. Avec ses performances fiables et son fonctionnement stable, la série Lyra a une position forte sur le marché du four à souder de reflux pendant de nombreuses années. Ses performances de chauffage exceptionnelles et son système de contrôle de la température précis répondent pleinement aux exigences de divers processus de soudage sans plomb.
Développé à travers les années de recherche et d'innovation techniques de I.C.T, la série Lyra représente la cristallisation de notre expertise dans la technologie des four à souder reflux. En tant que solution haut de gamme, il est conçu pour suivre le rythme de l'évolution des demandes du marché, aidant les fabricants à améliorer la compétitivité et à améliorer la qualité de la production.
Avec un concept de conception tourné vers l'avant, le four à souder Reflow Série Lyra est parfaitement adapté à diverses applications de soudage, couvrant les communications, l'électronique automobile, les appareils électroménagers, les ordinateurs et une large gamme de produits électroniques grand public.
Série Lyra Reflow Soldering Four
Système de gestion des flux efficace élevé
Système de protection contre l'azote à haute stabilité
Système de refroidissement haute performance
Soutenir le CBS, unité fendue
| Modèle | Lyra 622 / 622N | Lyra 733 / 733N | Lyra 933 / 933n |
| Quantité de zones de préchauffage | 6 | 7 | 9 |
| Quantité de zones de pointe | 2 | 3 | 3 |
| Max. température de soudure | zones de préchauffage 300 ° C et zones de pointe 350 ° C | ||
| Quantité de zones de refroidissement | 2 | 2 | 3 |
| Largeur de maille | 440 mm standard (option 560 et 680 mm) | ||
| Largeur de rail | Rail unique: 50 - 460 mm, option: 50 - 686 mm autre largeur sur demande. Double Norme de rail: 50 - 290 mm * 2 | ||
| Dimensions | 5150 * 1400 * 1500 mm | 6250 * 1400 * 1500 mm | 6950 * 1400 * 1500 mm |
| Poids | 2600 kg | 3000 kg | 3400 kg |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
Q1: Comment fonctionne un four de reflux?
Un four à souder de reflux fonctionne en utilisant un système de chauffage contrôlé pour faire fondre la pâte de soudure et former de solides joints de soudure entre les composants électroniques et le PCB. Le processus suit plusieurs zones de chauffage - préchauffage, trempage, reflux et refroidissement - pour assurer une distribution de température uniforme. Avec un contrôle de température précis, un four à soudure de reflux garantit des connexions fiables et une qualité de soudage cohérente dans la production de masse.
Q2: Comment refléter la soudure dans un four?
Pour refluer la soudure dans un four, vous devez d'abord appliquer de la pâte de soudure sur les coussinets PCB, placer des composants électroniques en position, puis passer la planche à travers un four à souder de reflux. À l'intérieur du four, le PCB passe par un profil thermique soigneusement conçu: la pâte de soudure est chauffée, fondée, puis refroidie pour créer des joints de soudure solide. L'utilisation d'un four de soudure de reflux professionnel assure des résultats reproductibles et minimise les défauts de soudage.
Q3: Comment utiliser un four de reflux?
L'utilisation d'un four de soudure de reflux consiste à régler le profil de température correct en fonction des spécifications de la pâte de soudure et de la conception PCB. Les opérateurs chargent les assemblages PCB sur le convoyeur, et les planches passent automatiquement à travers différentes zones de chauffage. En ajustant les paramètres tels que la vitesse du convoyeur, la température de pointe et la vitesse de refroidissement, le four à soudure de reflux peut obtenir un soudage de haute qualité pour divers produits électroniques, y compris l'électronique automobile, les dispositifs de communication et l'électronique grand public.
