I.C.T-LS1200
I.C.T
| Quantité: | |
|---|---|
| LED Séparateur – Solution de dépannage PCB fiable
Le séparateur I.C.T LED offre une séparation sûre et efficace pour les PCB dotés de rainures en V. Il minimise les contraintes sur les cartes et les composants, ce qui le rend idéal pour l'éclairage LED, les cartes à base d'aluminium et d'autres applications sensibles. Par rapport aux machines de fraisage courbes, la séparation en ligne droite en V crée beaucoup moins de poussière, génère moins de chaleur et réduit la pression interne. Cela permet d'éviter les fissures des joints de soudure, les dommages aux composants et la déformation de la carte. Le routage nécessite souvent plus d'entretien et produit plus de débris, tandis que la coupe en V offre des résultats plus propres, plus rapides et plus doux pour une production à grand volume.

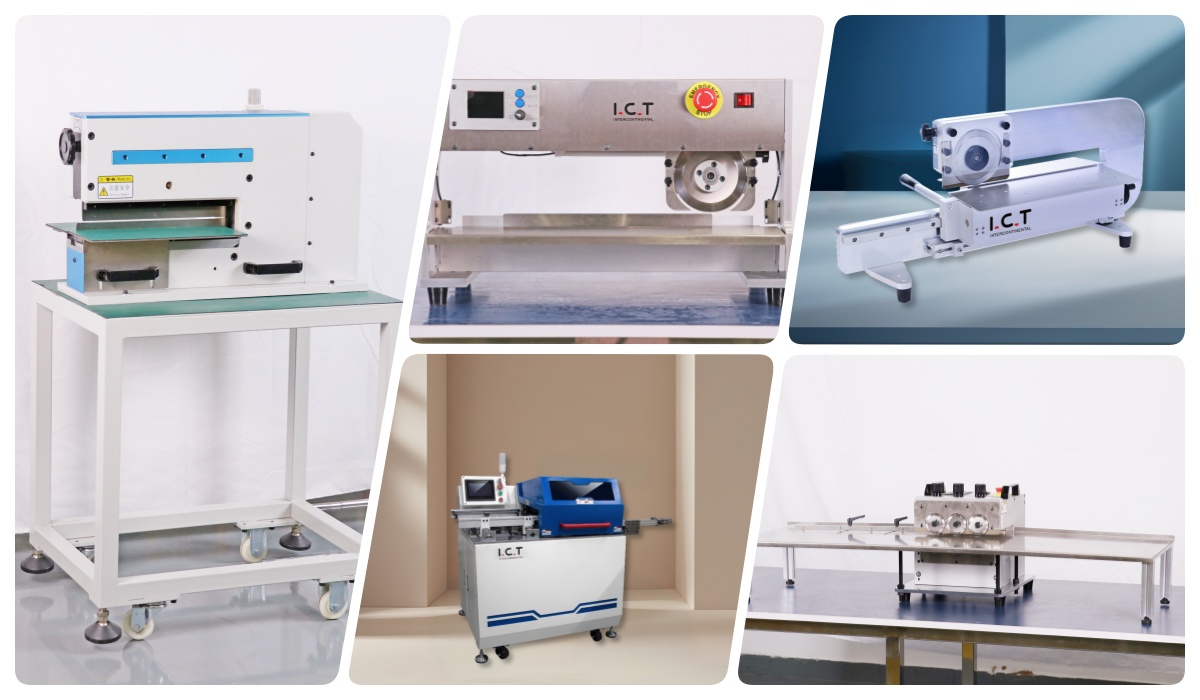

I.C.T propose cinq principaux types de machines de découpe en V pour répondre à différents besoins :
Type manuel standard : simple et économique pour les petits lots.
Séparateur multi-lames LED : Conception spéciale pour bandes longues LED à très faible contrainte.
Type guillotine : Action pneumatique à une coupe pour les planches FR4 plus épaisses.
Type à lame mobile (coulissante) : réglage flexible pour différentes profondeurs de rainure en V.
Type de groupe multi-couteaux : séparation à haute efficacité pour une longueur illimitée PCB.
| Fonctionnalité

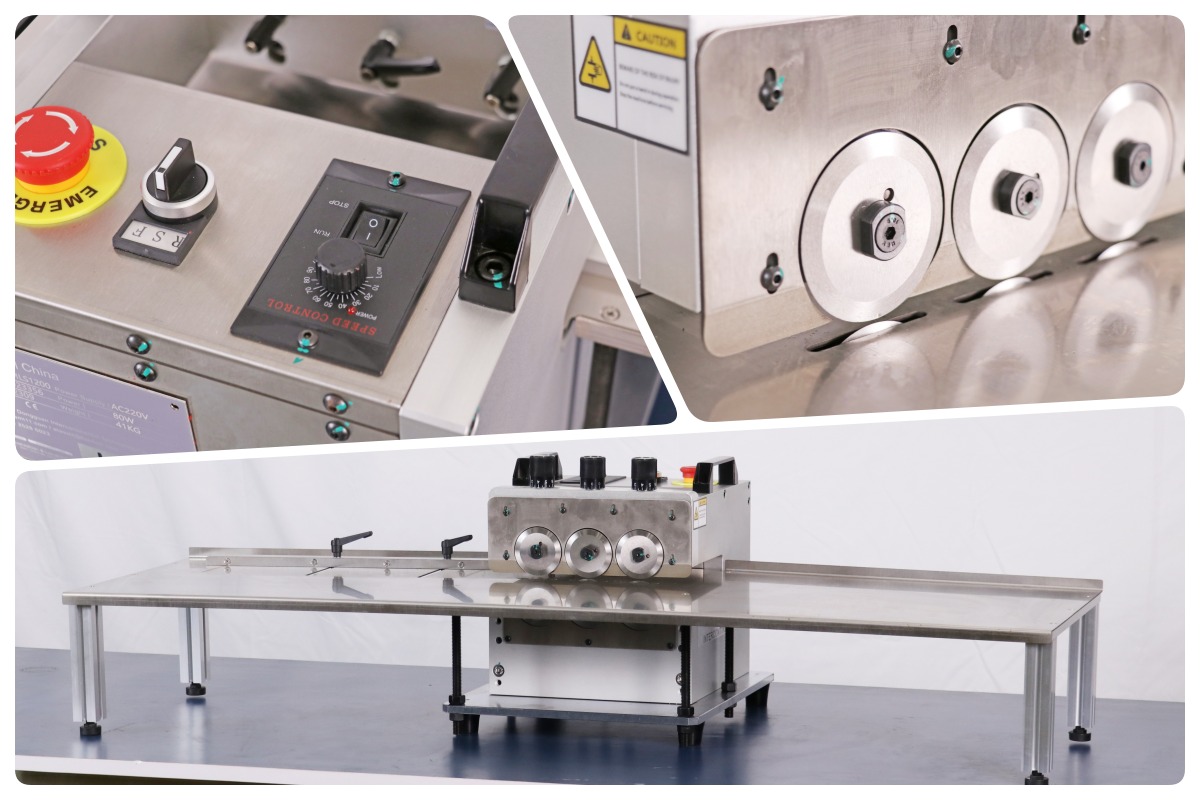

Séparateur multi-lames LED

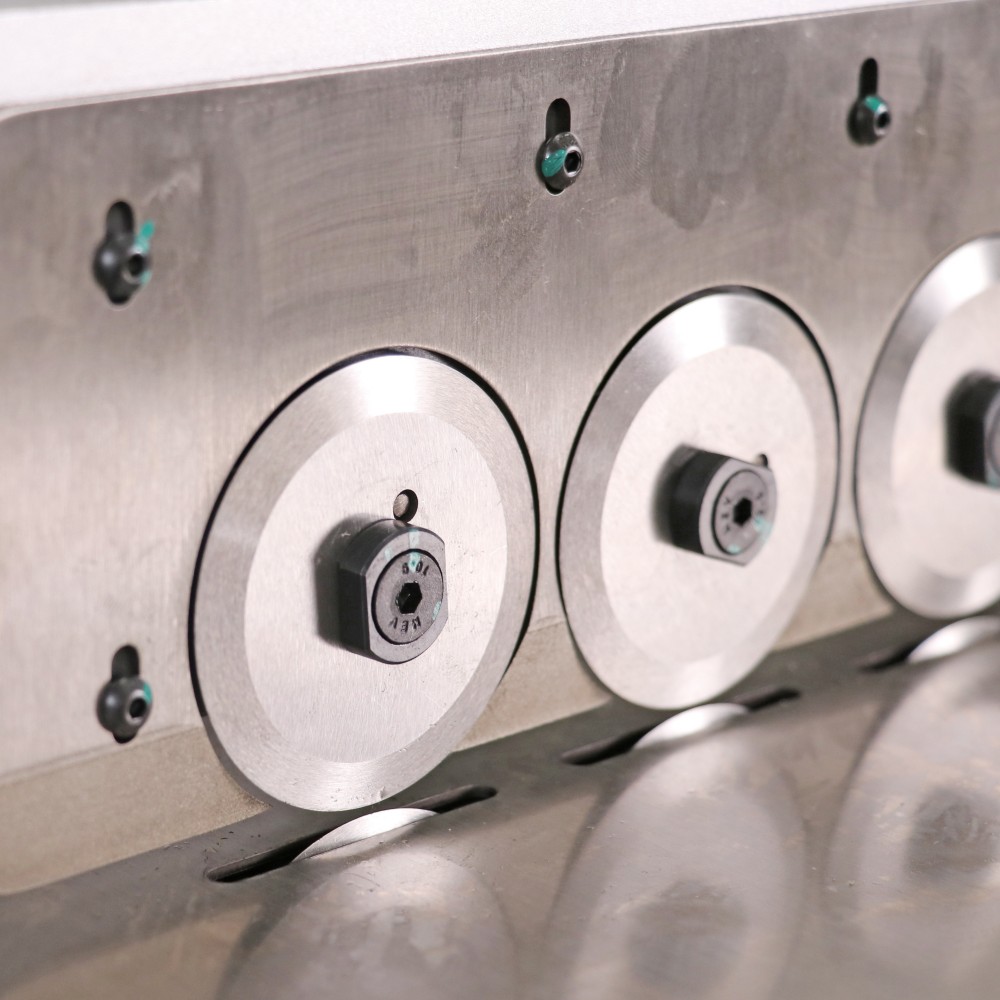

Ce séparateur LED utilise six lames circulaires réparties en trois groupes pour séparer les PCB en phases : le premier groupe coupe 40 %, le deuxième groupe suit avec 40 % supplémentaires et le troisième groupe termine les 20 derniers %. Chaque raccourci réduit les contraintes internes jusqu'à 80 %, empêchant ainsi la déformation de l'aluminium et des planches LED. Les lames en provenance de Taïwan durent plus d'un an et peuvent être affûtées plusieurs fois. Un calibrage laser précis maintient le saut de lame en dessous de 0,02 mm pour une qualité parfaite. Il convient aux longues bandes LED, aux aluminium PCB et à la production en grand volume LED où la planéité des panneaux est essentielle. Des plates-formes supplémentaires en acier inoxydable (1,2 m ou 2,4 m) permettent de gérer facilement les planches plus longues.

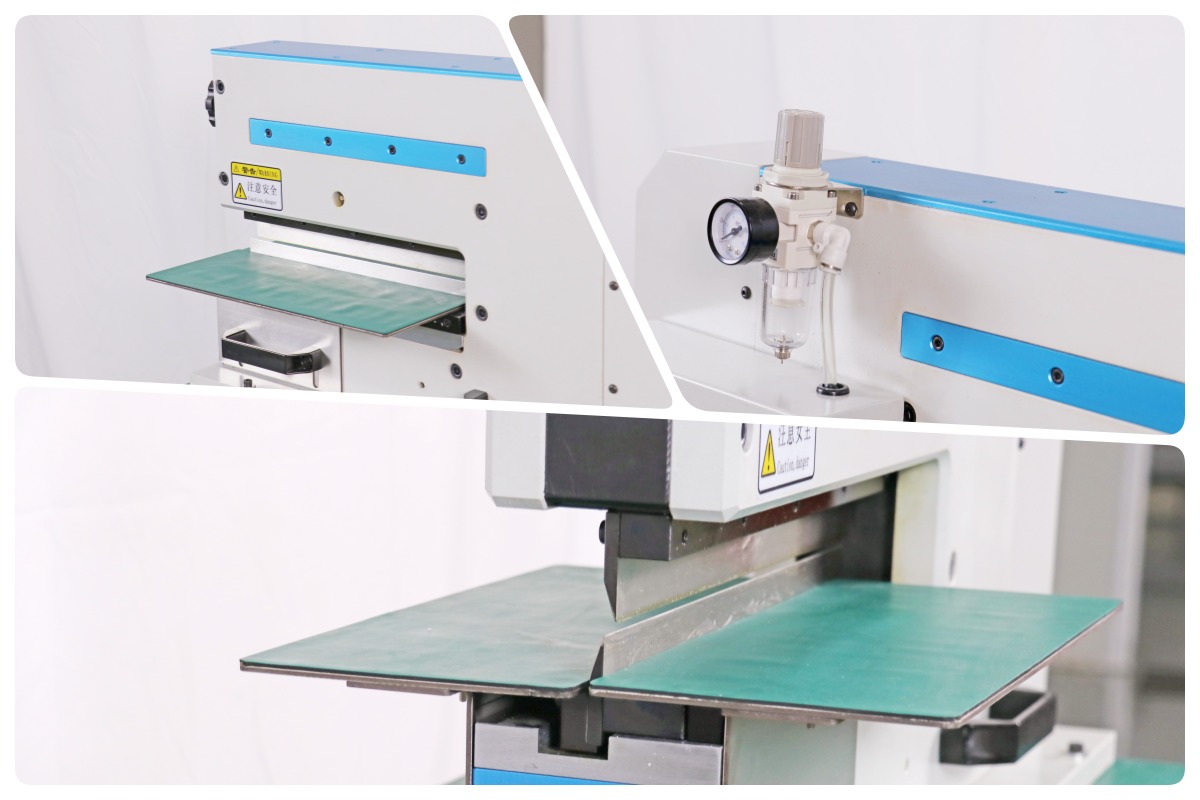

Machine de découpe en V de type guillotine
Le séparateur à guillotine LED utilise une coupe droite vers le bas alimentée par de l'air, avec une contrainte inférieure à 180uE pour protéger les joints de soudure et les composants. Il se sépare juste au bord de la rainure en V, permettant une distance de seulement 0,3 mm par rapport aux pièces et aux composants de manipulation jusqu'à 60 mm de hauteur. Aucune rotation du moteur signifie zéro pollution par la poussière ou le carbone, et aucune friction ne laisse presque aucun résidu métallique. Une coupe par seconde avec interrupteur au pied permet un fonctionnement rapide et sûr. La durée de vie de la lame dépasse 6 millions de coupes. Il est parfait pour les cartes FR4 et les applications nécessitant des bords propres et précis sans problèmes de poussière.

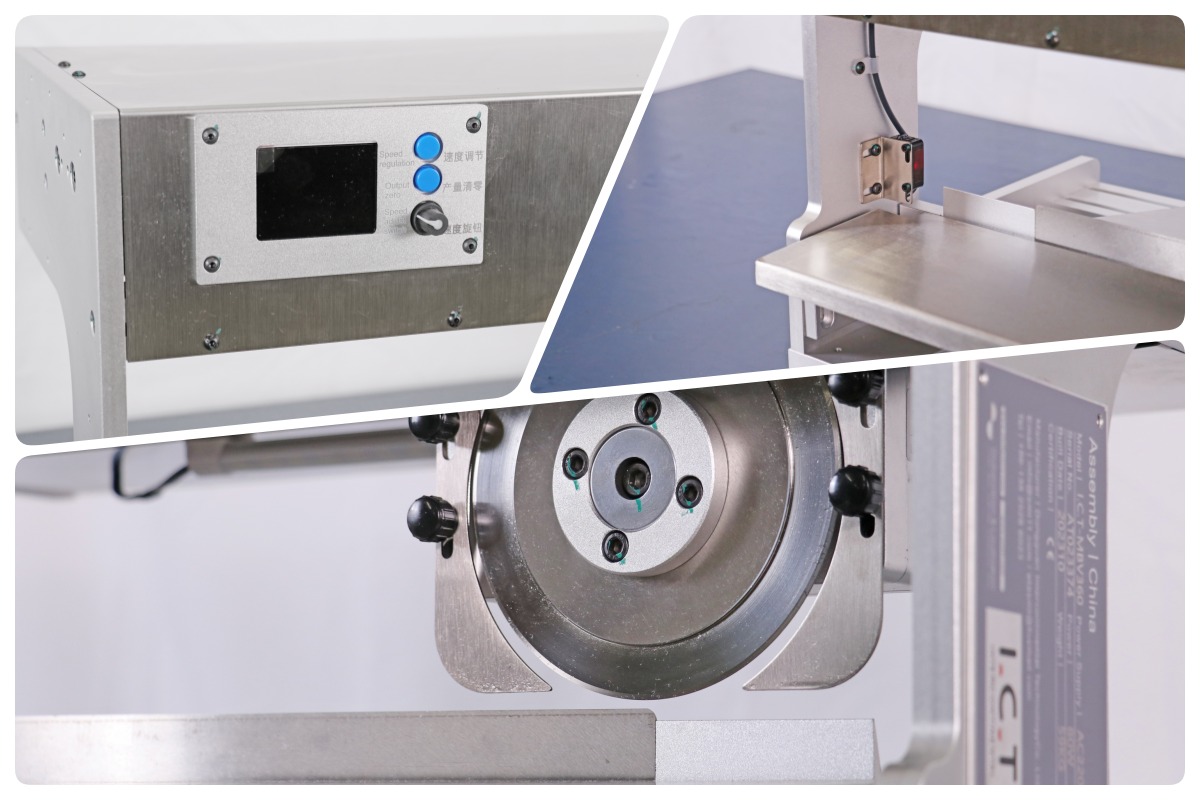

Machine de découpe en V à lame mobile (coulissante)
Ce séparateur coulissant manuel LED permet aux opérateurs de régler la vitesse de la lame et la distance entre les lames circulaires et droites pour différentes profondeurs de rainure en V. Les PCB restent fixes pendant la séparation, de sorte que les composants hauts (jusqu'à 34 mm) à travers la rainure soient en sécurité. Il minimise la pression pour éviter les fissures et fonctionne bien pour les panneaux à composants mixtes. La structure solide assure la stabilité et la personnalisation des lames est disponible. Idéal pour la production de volumes moyens, les séries de prototypes ou les usines nécessitant une séparation flexible et peu coûteuse sans configuration complexe.
| Spécification
| Paramètres | manuels Machine de coupe en V à une lame | Multi-lames LED | Machine de coupe en V de type guillotine à | séparateur Lame mobile (coulissante) Machine de coupe en V | Lames multi-groupes PCB Machine de coupe en V |
|---|---|---|---|---|---|
| Type d'opération | Manuel (glissade manuelle) | Manuel (poussée manuelle) | Manuel (interrupteur pneumatique au pied) | Manuel (coulissant réglable) | Manuel (push multi-groupes) |
| Configuration de la lame | 1 lame circulaire + 1 lame droite | 6 lames circulaires (3 groupes haut/bas) | Lame guillotine droite simple | 1 circulaire + 1 droit (écart réglable) | Plusieurs groupes de lames circulaires (multi-couteau personnalisé) |
| PCB Longueur | 0 à 350 mm | Illimité (avec plateformes de 1,2 m / 2,4 m) | 0–330 mm | 0 à 350 mm (typique) | Illimité ou très long (selon la plateforme) |
| PCB Épaisseur | 0,8 à 5 mm | 0,2 à 5 mm | 0,3 à 5 mm | 0,8 à 5 mm | 0,2 à 5 mm (typique pour les groupes multiples) |
| Méthode de coupe | Glissement en un seul passage | Triphasé (40% + 40% + 20%) | Coupe vers le bas en un seul coup | Passe unique avec profondeur réglable | Découpe séquentielle multi-groupes |
| Meilleure application | Général PCBs, prototypes, volume moyen | Longues bandes LED, aluminium PCB, grand volume LED | Planches FR4, bords propres/sans poussière | Composants mixtes, profondeur en V flexible | PCB extra-longs ou larges, séparation à haut rendement |
| SMT Liste des équipements de ligne
La gamme complète I.C.T SMT intègre des chargeurs, des imprimantes, des monteurs, des fours de refusion, des AOI, des convoyeurs et des PCB machines de dépannage telles que des séparateurs en V. Il fournit une solution complète depuis la carte nue jusqu'à l'assemblage fini. Les clients bénéficient d'un équipement adapté, d'agencements en forme de U pour un espace limité et d'un support unique. Cette ligne améliore l'efficacité, réduit les défauts et prend en charge une production de haute qualité pour l'automobile, le LED et l'électronique grand public.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| SMT Ligne | Chaîne d'assemblage clé en main Ful-auto SMT |
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| Vidéo de réussite client
En 2025, l'ingénieur I.C.T Peter s'est rendu en Ouzbékistan pour un projet d'installation et de formation sur site de 16 jours. Le client a acheté une ligne complète SMT pour la production de moteurs et de pièces automobiles, comprenant une imprimante entièrement automatique 5151, un monteur, un four de refusion L8, un AOI, un déchargeur NG/OK, une station de reprise BGA, une machine de dépannage à couteau mobile, un mélangeur de pâte à souder, un convoyeur de translation, etc. I.C.T a fourni une solution de ligne en forme de U pour résoudre les limites de largeur d'usine. Peter a suivi sa formation avec succès et le client gère désormais tous les équipements de manière indépendante avec une production fluide.
| Service après-vente et assistance à la formation
I.C.T propose une installation complète, une formation des opérateurs et une assistance technique continue pour chaque séparateur LED et ligne SMT. Des ingénieurs expérimentés voyagent dans le monde entier pour installer des équipements, enseigner leur fonctionnement et partager les meilleures pratiques. La formation couvre l'utilisation de la machine, la maintenance, le dépannage et l'optimisation des processus. Nous répondons rapidement aux questions par téléphone, e-mail ou assistance à distance. Cela aide les clients à démarrer la production rapidement et à maintenir une disponibilité élevée. Notre objectif est de garantir que chaque client utilise son équipement en toute confiance et efficacement.
| Témoignages clients
Les clients félicitent les ingénieurs I.C.T pour leurs compétences professionnelles, leur patience pendant la formation et leur résolution rapide des problèmes. Beaucoup soulignent le séparateur LED pour ses performances stables, sa faible contrainte sur les planches et sa longue durée de vie des lames. Ils apprécient également un emballage soigné et un transport sécurisé, avec des machines arrivant en parfait état. Une réponse rapide aux questions et un service après-vente fiable créent une confiance solide. « Excellent équipement et excellent support », est un commentaire courant des utilisateurs du monde entier.
| Certifications et normes
Le séparateur I.C.T LED et les machines SMT répondent aux normes internationales avec les certifications CE, RoHS et ISO9001. Nous détenons également plusieurs brevets pour des conceptions innovantes en matière d’équipement de dépannage et de production. Ces certificats confirment la sécurité des produits, la conformité environnementale et la haute qualité. Les clients peuvent faire confiance à nos machines pour des performances fiables dans les usines du monde entier.
| À propos de la société et de l'usine I.C.T
I.C.T possède sa propre équipe de R&D et sa propre usine de production à Dongguan, en Chine, avec 89 employés, dont 20 ingénieurs professionnels. Depuis 2012, nous avons connu une croissance rapide et servons désormais plus de 1 600 clients dans 72 pays. Notre installation de 12 000 m² suit des processus de tests stricts et un système complet de gestion de la qualité pour garantir que chaque machine répond à des normes élevées. Nous fournissons des solutions SMT uniques, de la planification au service après-vente, aidant les clients à construire et à optimiser leurs lignes de production à l'échelle mondiale.
