| Machine de routeur hors ligne PCBA de haute précision
Le routeur hors ligne I.C.T-5700 series PCBA permet un dépannage précis et sans contrainte pour divers domaines électroniques, notamment les smartphones, les appareils portables intelligents, l'électronique automobile et les appareils médicaux. Il est doté d'un nouveau système de vision CCD pour la correction visuelle de l'alignement et d'une broche haute vitesse pouvant atteindre 80 000 tr/min pour des coupes rapides et précises. La conception à double plate-forme permet de traiter différents produits en même temps ou de les combiner en une seule grande plate-forme pour des planches plus grandes. Les dispositifs de sécurité tels que les barrières immatérielles et les arrêts d'urgence protègent les opérateurs, tandis que le pistolet à air ionique maintient les planches propres de l'électricité statique et de la poussière. Un logiciel facile à utiliser et des composants fiables rendent le routeur hors ligne PCBA adapté aux lignes de production efficaces.
| Fonctionnalité

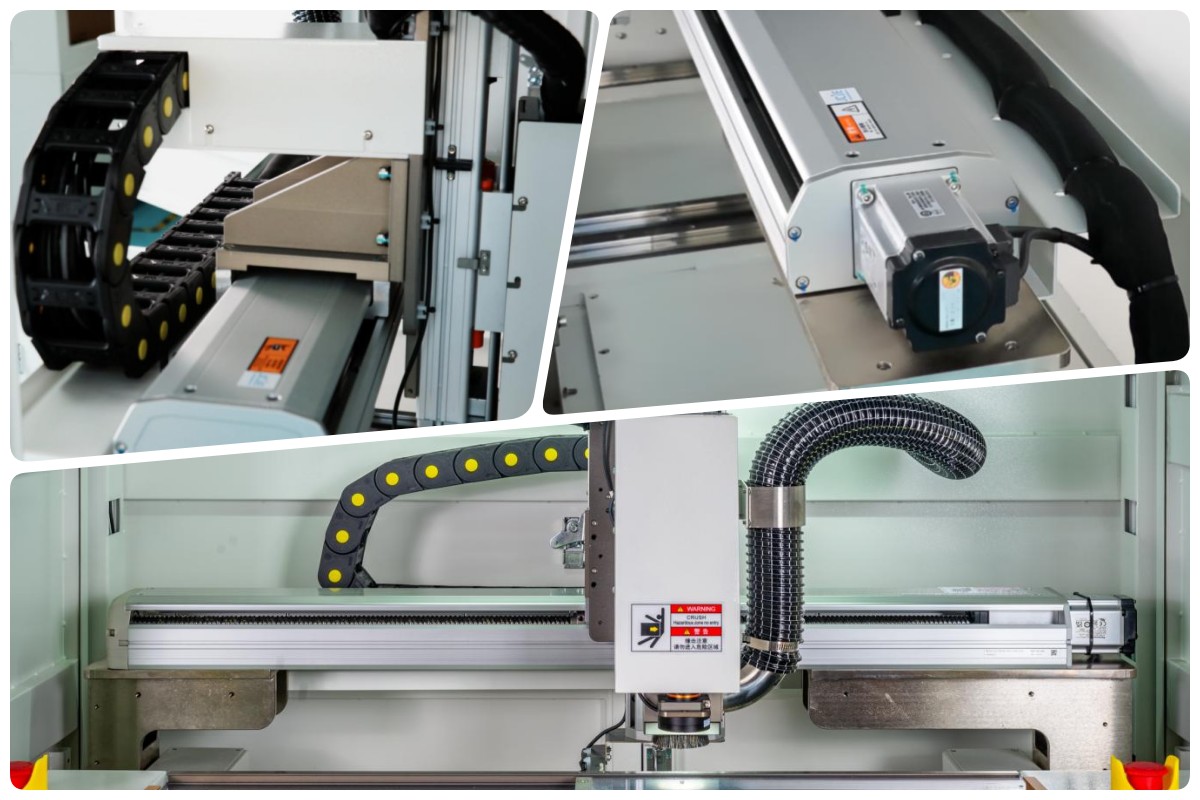

Système de transmission
Le système de transmission utilise des servomoteurs Panasonic importés associés à des tiges filetées de haute précision et des rails de guidage de PMI ou HIWIN. Cette configuration garantit un mouvement fluide et précis. Une structure plus solide et plus épaisse améliore la stabilité de la machine pendant le fonctionnement. Les chaînes de réservoir flexibles maintiennent les fils organisés et les protègent des interférences. Le module de l'axe X a une conception unique anti-poussière qui réduit les besoins de maintenance et prolonge la durée de vie des composants. Ces fonctionnalités rendent le routeur hors ligne PCBA fiable pour une utilisation à long terme dans des environnements de production exigeants.

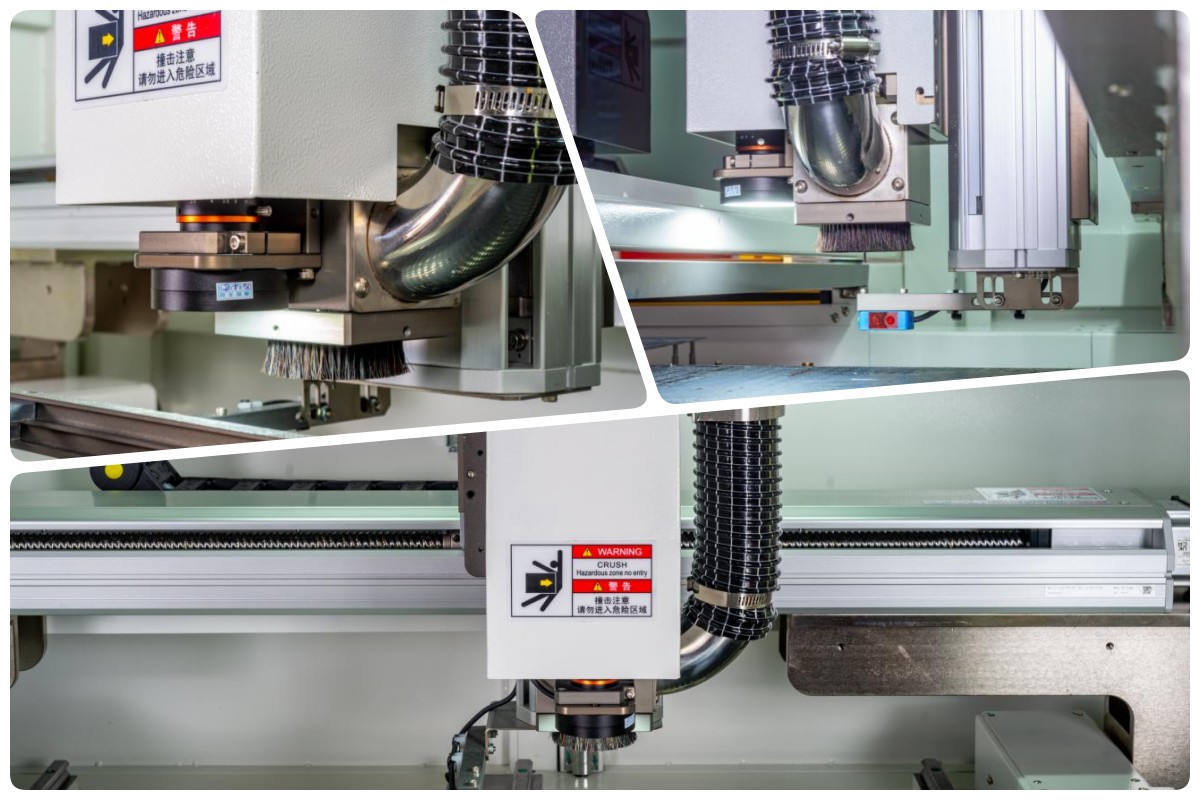

Système de routeur
Le système de routeur comprend une caméra CCD haute définition coaxiale à la fraise pour un calibrage facile et un positionnement précis. La détection standard de bris d'outil alerte instantanément les opérateurs si la fraise est usée ou cassée. Un changeur d'outils automatique en option permet un travail continu sans arrêts, augmentant ainsi l'efficacité. Le pistolet à air ionique élimine l'électricité statique de la surface PCB pour empêcher l'attraction de la poussière. Une broche à grande vitesse de RSK ou NSK réduit les contraintes de coupe, offre une haute précision, une faible inertie et une réponse rapide pour des coupes nettes sur la toupie PCBA hors ligne.

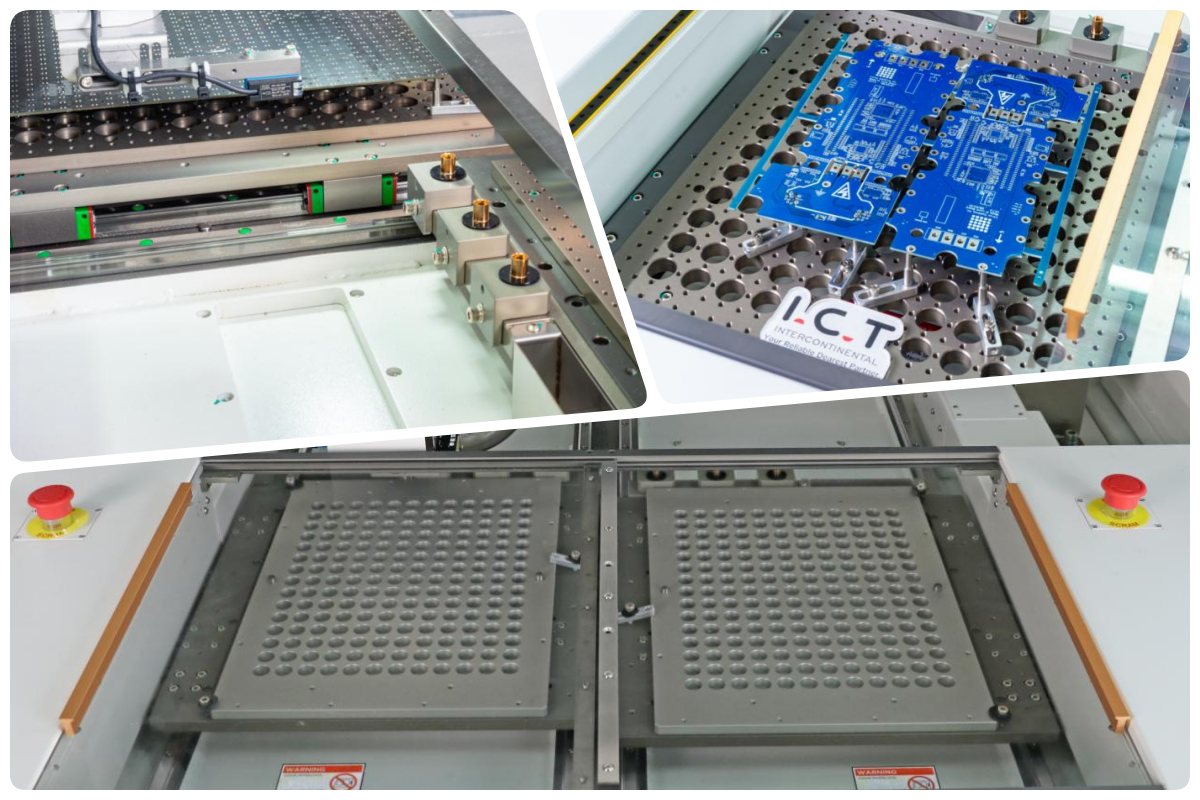

Système de plate-forme
Le système de plate-forme est doté d'un contrôle de l'axe Y par des glissières et des servomoteurs pour une excellente stabilité. Les mesures de sécurité comprennent des boutons d'arrêt d'urgence bidirectionnels, un couvercle de sécurité standard et des barrières immatérielles. Les boutons de démarrage des deux côtés nécessitent une pression simultanée pour un fonctionnement en toute sécurité. La base poreuse en nid d'abeille offre une forte aspiration et une compatibilité avec divers PCB. Cette conception à double plate-forme prend en charge des appareils multifonctionnels ou spéciaux, permettant une manipulation efficace de différentes cartes tout en préservant la sécurité de l'opérateur dans le routeur PCBA hors ligne.
Système de contrôle
Le système de contrôle utilise un ordinateur industriel avec un contrôleur CNC dédié pour une précision et une stabilité élevées. Il offre une forte capacité anti-interférence dans les paramètres d'usine. Les données de production sont traçables avec des rapports de journal pour la gestion de la qualité. L'interface est conforme aux normes CE et est simple à prendre en main, permettant des changements rapides de programme. Un CCD coaxial assure une surveillance visuelle en temps réel. Ces éléments rendent le routeur hors ligne PCBA facile à utiliser et maintiennent des performances constantes.

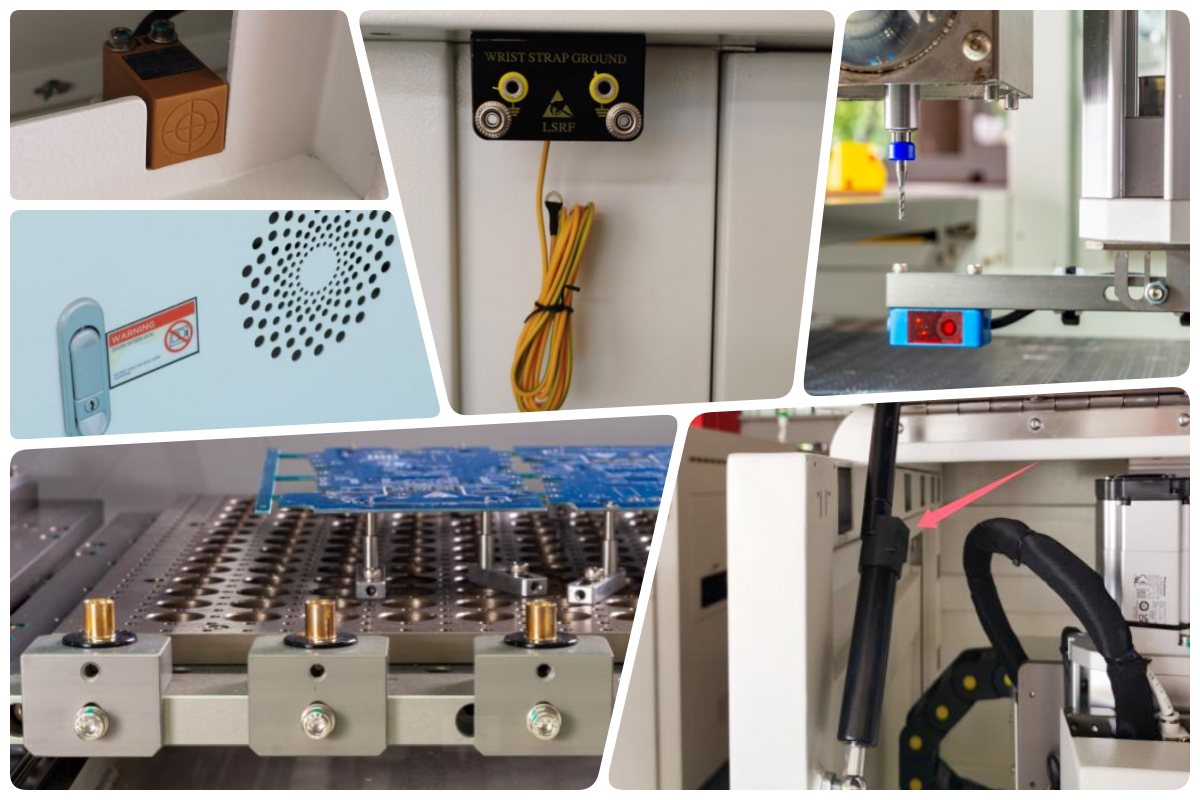

Affichage détaillé
Les détails clés incluent un ventilateur de convection pour le refroidissement, des capteurs de sécurité de porte latérale pour la protection et une interface ESD pour éviter les dommages statiques. Le changeur d'outils automatique en option prend en charge un fonctionnement continu. Un capteur de détection de couteau cassé surveille l’état du couteau en temps réel. Les vérins pneumatiques autobloquants assurent un support stable de la porte. Ces conceptions réfléchies améliorent la sécurité, la commodité et la fiabilité lors de l'utilisation quotidienne du routeur PCBA hors ligne.
| Spécification
| Modèle | I.C.T-5 700 M | I.C.T-5700L | I.C.T-5700LL |
| Taille de la carte PCB (double plate-forme, taille spéciale en option) | 290*350mm | 350*450mm | 450*500mm |
| PCB épaisseur | 0,3 ~ 6,0 mm | ||
| Poids (avec aspirateur) | 1000kg | ||
| Dimension | 1075*1430*1460mm | 1125*1530*1460mm | 1225*1530*1460mm |
| Méthode de collecte de poussière | Aspirateur | ||
| Volume d'air de l'aspirateur | 28 ~ 35 cm3/min | ||
| Dimensions de l'aspirateur | 640*785*1760mm | ||
| Tension du dépoussiéreur | 380V,50/60HZ,3kw | ||
| SMT Liste des équipements de ligne
I.C.T crée une véritable ligne de production PCBA de haute qualité. Le chargeur sous vide nettoie la planche. L'imprimante automatique a mis la pâte correctement. Le placeur a défini la puce vraie. De nombreuses zones de soudure par refusion sont dures. Bon AOI trouve tout mauvais. La ligne reste tendue. Rendement élevé. Coût faible. Pas de jeu. Faites un travail acharné en matière de santé de voiture. Le tableau est prêt dans le monde réel. Nous revenons complets.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| SMT Ligne | Chaîne d'assemblage clé en main Ful-auto SMT |
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| Vidéo de réussite client
Un client algérien, spécialisé dans les téléphones multifonctions, a visité notre usine pour la réception des machines. Ils ont apporté plus de dix PCB panneaux et composants. Notre équipe a réalisé une démonstration de production complète en utilisant la ligne complète SMT : imprimante entièrement automatique, SPI pour l'inspection des soudures, placer RX-8 pour les petites pièces, RS-1R pour les composants plus grands, chargeur de plateaux pour les couvercles de protection, four de refusion, AOI pour le contrôle de qualité, et enfin le routeur I.C.T-5700 hors ligne PCBA pour une séparation précise des cartes. Le processus s’est déroulé sans problème, démontrant une grande efficacité et des coupes nettes. Le client était satisfait des résultats et des performances de la machine.
| Service après-vente et assistance à la formation
I.C.T offre une assistance complète, comprenant l'installation, la formation sur site et la maintenance continue. Nos ingénieurs expérimentés guident les opérateurs sur une utilisation sûre et efficace du routeur hors ligne PCBA. Nous proposons une formation détaillée sur la programmation, les changements d'outils et l'entretien quotidien. L'assistance à distance et la fourniture rapide de pièces de rechange minimisent les temps d'arrêt. Avec des centres de service dans le monde entier, nous garantissons une réponse rapide à tout problème. Ce support complet aide les clients à atteindre une production fluide et une valeur maximale de la machine.
| Témoignages clients
De nombreux clients félicitent nos ingénieurs qualifiés pour leur résolution rapide des problèmes et leurs conseils professionnels. Ils apprécient la fiabilité des performances et la précision de nos équipements. Un emballage sûr et soigné garantit que les machines arrivent en parfait état. Les réponses rapides aux questions renforcent la confiance. Dans l'ensemble, les clients apprécient la haute qualité et l'excellent support de I.C.T.
| Certifications et normes
I.C.T détient des certifications clés, notamment CE pour la sécurité, RoHS pour les normes environnementales et ISO9001 pour la gestion de la qualité. Nous détenons également plusieurs brevets pour des technologies innovantes. Ces certificats prouvent notre engagement envers des produits fiables, sûrs et de haute qualité qui répondent aux exigences mondiales.
| À propos de la société et de l'usine I.C.T
I.C.T possède ses propres installations de R&D et de production avec une grande équipe d'ingénieurs. L'entreprise a connu une croissance rapide ces dernières années, servant plus de 1 600 clients dans plus de 72 pays. Notre usine moderne suit des processus de test stricts et des systèmes de gestion de la qualité. Cela garantit que chaque machine, y compris le routeur hors ligne PCBA, répond à des normes élevées. Nous nous concentrons sur l’innovation et le service global pour la réussite client à long terme.
