I.C.T-GV330
I.C.T
| Quantité: | |
|---|---|
| Machine automatique de découpe en V pour circuits imprimés – Séparation constante pour un travail de qualité
Dans le monde occupé de l'assemblage électronique, où chaque carte doit se démonter proprement et sans dommage, la machine automatique de découpe en V des circuits imprimés s'avère être un compagnon des plus fiables. Il maintient le circuit imprimé fixe et immobile pendant la découpe, épargnant ainsi les composants de tout choc ou contrainte soudaine. L'opérateur guide la lame au rythme de son choix, en ajustant manuellement la vitesse avec une parfaite facilité.
L'écart entre la lame supérieure ronde et la lame inférieure droite peut être réglé exactement pour correspondre à la profondeur de la rainure en V, et même lorsque les pièces se trouvent à cheval sur cette ligne, elles ne se blessent pas. Mieux encore, la force exercée à l'intérieur de la carte reste faible, de sorte que les joints de soudure échappent aux fissures qui résultent si souvent de méthodes plus grossières. Lorsqu'il est placé à côté d'une machine à coupe en V de type guillotine PCB, qui apporte sa propre force en un seul coup puissant, ce chemin de coupe en V disperse beaucoup moins de poussière, accumule peu de chaleur et demande des soins plus simples, ce qui en fait le choix le plus judicieux pour ceux qui souhaitent que leur travail se déroule en douceur, proprement et avec une satisfaction durable.
I.C.T possède en stock cinq variétés de machines à découper en V, chacune étant conçue pour répondre aux besoins des différents ateliers et tâches :
Le tri manuel simple convient bien aux petits lots à un coût modeste.
Le modèle multi-lames accorde une attention particulière aux pièces longues LED.
Le type guillotine permet des coupes rapides et solides pour des supports plus épais.
Le style à lame mobile offre une liberté de glissement pour s'adapter à de nombreuses rainures.
Le groupe multi-couteaux gère des planches de n'importe quelle longueur avec des mains stables.
| Fonctionnalité
Séparateur multi-lames LED
Voici la machine de découpe automatique en V multi-lames pour circuits imprimés, équipée de six lames rondes divisées en trois groupes sérieux qui travaillent ensemble à tour de rôle. Le travail se déroule en trois étapes patientes : le premier groupe prend quarante parties en cent le long du sillon, le deuxième le suit de près pour en réclamer quarante autres, et le troisième termine ce qui reste dans un ordre tranquille.
Étant donné que chaque coupe ne couvre qu'une courte distance, la contrainte bloquée à l'intérieur de la planche diminue de quatre-vingts parties sur cent par rapport à l'ancienne poussée unique, de sorte que les plaques d'aluminium et les bandes LED conservent leur vraie forme et ne se plient ni ne se tordent jamais. Les lames proviennent de fabricants taïwanais dignes de confiance, servent fidèlement pendant plus d'un an et s'affûtent encore et encore lorsqu'elles sont portées.
Grâce à une mesure laser à double fréquence, la pointe ne s'écarte jamais au-delà de 0,02 mm, garantissant que chaque bord reste vrai et uniforme. Des plates-formes supplémentaires en acier inoxydable s'étendent jusqu'à 1,2 ou 2,4 mètres pour un travail plus long, de petits ajustements soulèvent ou abaissent les lames avec soin, et des blocs personnalisés maintiennent solidement les planches de différentes largeurs. Cette machine trouve sa place dans les usines LED très fréquentées, où la planche doit rester plate et où la production quotidienne s'écoule sans interruption.

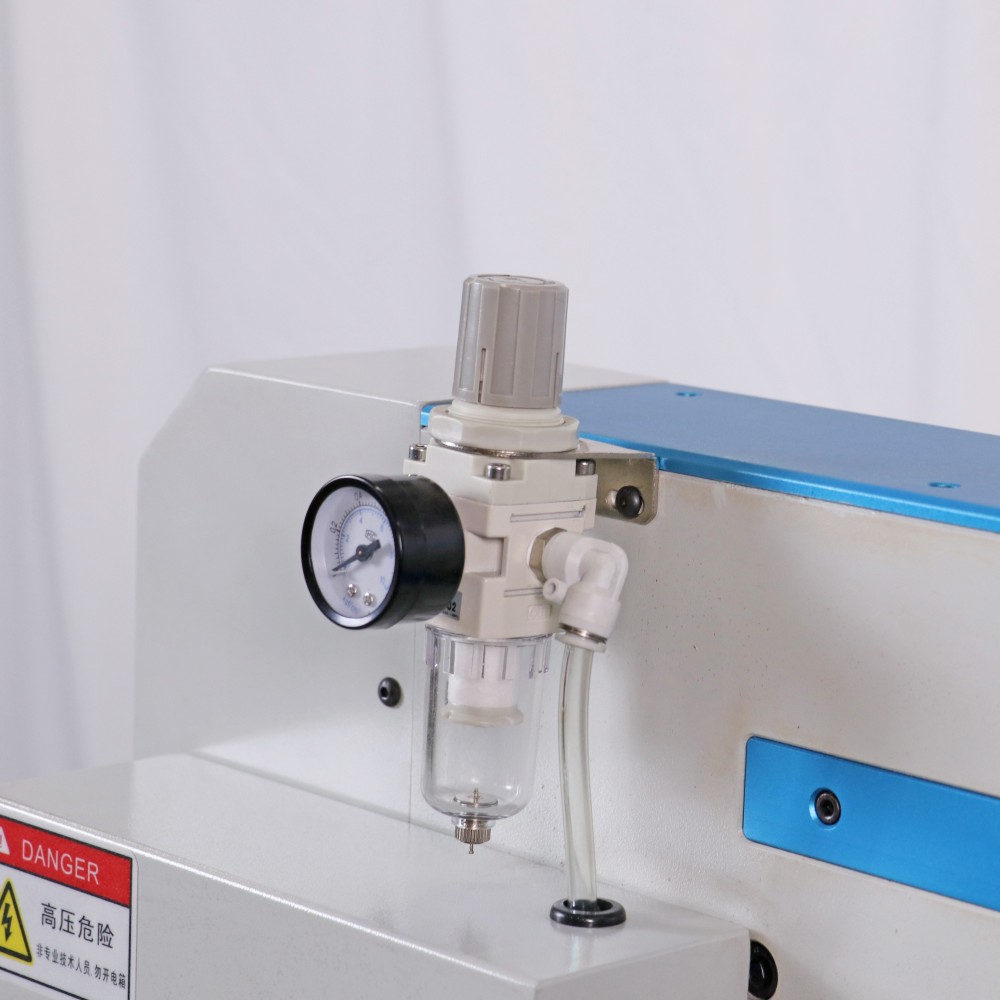

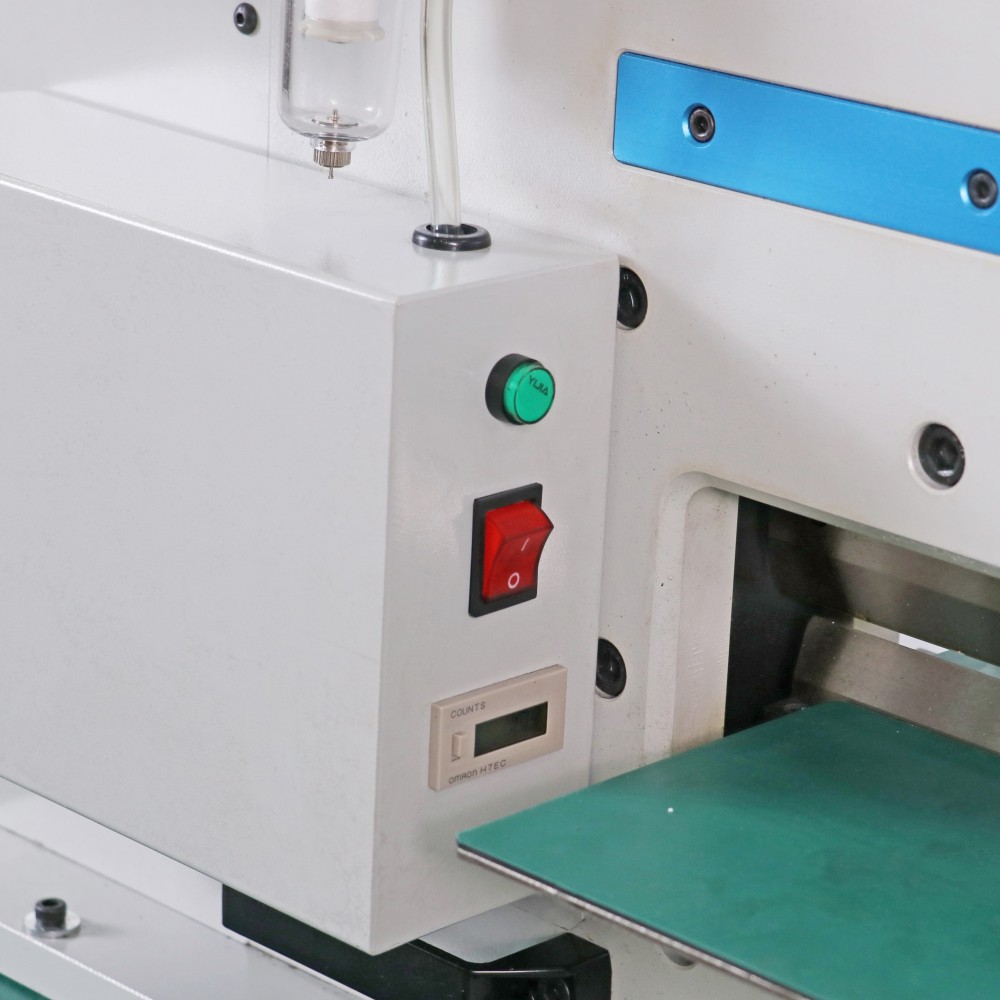

Machine de découpe en V de type guillotine
La machine de découpe automatique en V à guillotine pour circuits imprimés se présente avec une chute droite entraînée par air qui maintient la force interne en dessous de 180 parties sur un million, de sorte que les joints de soudure et les pièces proches ne subissent aucun dommage. Il coupe proprement tout au bord de la rainure en V, ne laissant que 0,3 mm entre la lame et le composant, tandis que les pièces mesurant jusqu'à 60 mm passent indemnes.
Aucun rouet ne tourne, aucun moteur ne ronronne, et donc aucune poussière ne monte ni aucun carbone ne se dépose ; la coupe ne laisse pratiquement aucun morceau de métal derrière elle. Un coup se termine en une seule seconde sur simple pression d'une pédale, la lame étant retirée en toute sécurité pour garder tout en ordre.
La lame elle-même résiste à plus de six millions de coups, et un peu de ponçage lui redonne son tranchant en cas de besoin. Ceux qui travaillent avec des planches FR4, ou dans des ateliers où l'air pur et les arêtes vives sont très importantes, choisissent ce modèle pour sa vitesse honnête, son absence de désordre et sa protection constante de chaque pièce qui passe en dessous.
Machine de découpe en V à lame mobile (coulissante)
Avec la machine de coupe en V automatique Pcb à lame mobile, l'ouvrier tient complètement les rênes, réglant la vitesse de la glissière et l'espace entre les lames pour s'adapter à la profondeur exacte de la rainure en V qui se trouve devant lui. La planche reste fermement en place du début à la fin, de sorte que les pièces hautes jusqu'à 34 mm de haut puissent franchir la ligne sans crainte d'être endommagées.
Cette méthode douce maintient la pression à un niveau bas, épargnant ainsi la soudure et la carte des fissures qui pourraient autrement apparaître. Le cadre est solide et fidèle, et les lames peuvent être façonnées selon des besoins particuliers lorsque le travail l'exige. Il convient parfaitement aux magasins de taille moyenne, aux essais de nouveaux modèles ou aux endroits qui recherchent une séparation simple et peu coûteuse sans machines compliquées.
L'homme assis sur le banc aime le commandement direct qu'il donne, lui permettant de rencontrer chaque planche selon ses propres conditions et de produire des séparations propres, soignées et adaptées à une utilisation quotidienne régulière.
| Spécification
| Paramètres | manuels Machine de coupe en V à une lame | Multi-lames LED | Machine de coupe en V de type guillotine à | séparateur Lame mobile (coulissante) Machine de coupe en V | Lames multi-groupes PCB Machine de coupe en V |
|---|---|---|---|---|---|
| Type d'opération | Manuel (glissade manuelle) | Manuel (poussée manuelle) | Manuel (interrupteur pneumatique au pied) | Manuel (coulissant réglable) | Manuel (push multi-groupes) |
| Configuration de la lame | 1 lame circulaire + 1 lame droite | 6 lames circulaires (3 groupes haut/bas) | Lame guillotine droite simple | 1 circulaire + 1 droit (écart réglable) | Plusieurs groupes de lames circulaires (multi-couteau personnalisé) |
| PCB Longueur | 0 à 350 mm | Illimité (avec plateformes de 1,2 m / 2,4 m) | 0–330 mm | 0 à 350 mm (typique) | Illimité ou très long (selon la plateforme) |
| PCB Épaisseur | 0,8 à 5 mm | 0,2 à 5 mm | 0,3 à 5 mm | 0,8 à 5 mm | 0,2 à 5 mm (typique pour les groupes multiples) |
| Méthode de coupe | Glissement en un seul passage | Triphasé (40% + 40% + 20%) | Coupe vers le bas en un seul coup | Passe unique avec profondeur réglable | Découpe séquentielle multi-groupes |
| Meilleure application | Général PCBs, prototypes, volume moyen | Longues bandes LED, aluminium PCB, grand volume LED | Planches FR4, bords propres/sans poussière | Composants mixtes, profondeur en V flexible | PCB extra-longs ou larges, séparation à haut rendement |
| SMT Liste des équipements de ligne
I.C.T rassemble des lignes complètes SMT dans lesquelles des chargeurs, des imprimantes, des monteurs, des fours de refusion, des contrôleurs AOI, des convoyeurs et des unités de machine automatique de découpe en V pour circuits imprimés se donnent la main dans un cortège ordonné. Chaque pièce s'adapte à sa voisine et des agencements tels que la forme en U tirent le meilleur parti des pièces étroites. Cet arrangement complet accélère le rythme de travail, réduit les défauts et maintient une qualité élevée dans les usines fabriquant des pièces automobiles, des éclairages LED et des appareils électroniques de tous les jours. Les clients trouvent des conseils du premier plan au fonctionnement final, de sorte que toute la ligne démarre fort et reste solide pendant de nombreuses journées de travail honnête.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| SMT Ligne | Chaîne d'assemblage clé en main Ful-auto SMT |
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| Vidéo de réussite client
Au cours des premiers mois de 2025, notre ingénieur Peter est parti pour l'Ouzbékistan et y est resté seize jours complets, s'occupant soigneusement de l'installation et dispensant un enseignement clair chez le client. Ils avaient commandé une ligne complète SMT pour la fabrication de moteurs et d'accessoires pour automobiles, avec une imprimante automatique 5151, un monteur rapide, le four de refusion L8, l'inspection AOI, le déchargeur NG et OK, BGA banc de réparation, dépanneur à couteau, mélangeur de pâte, convoyeur de translation et le reste. La salle de l'usine étant étroite, I.C.T a prévu un chemin en forme de U qui utilisait judicieusement chaque centimètre. Peter a parcouru chaque étape avec patience et, une fois qu'il a terminé, les collaborateurs du client ont pris en charge les machines et les ont fait fonctionner régulièrement, sans autre aide.
| Service après-vente et assistance à la formation
I.C.T est prêt avec un service complet et une formation pour chaque machine automatique de découpe en V de circuits imprimés et les lignes qui l'entourent. Nos ingénieurs se déplacent dans les magasins les plus éloignés et les plus proches, mettent en place les machines, montrent leur bon fonctionnement et forment les mains qui les utiliseront au quotidien. Les cours couvrent la conduite, le nettoyage, la réparation de petits défauts et l'amélioration du flux de travail. Après la première visite, les lignes rapides restent ouvertes – par téléphone, lettre ou vue à distance – afin que les problèmes soient rapidement résolus et que les machines continuent leur tâche sans longue pause. Ce soin constant aide les nouvelles lignes à bien démarrer, les anciennes à conserver leur force et chaque client trouve la paix en sachant que l'aide est proche lorsqu'elle en a besoin.
| Témoignages clients
Dans de nombreux pays, les gens parlent en bien des ingénieurs I.C.T, louant leurs compétences, leur caractère constant et leur volonté de rester jusqu'à ce que tout aille bien. Ils tiennent la machine automatique de découpe en V des circuits imprimés en haute estime pour ses méthodes fiables, son traitement aimable des cartes et ses lames qui durent longtemps avant de devoir être changées. Beaucoup mentionnent avec plaisir l'emballage soigné et solide qui rend les machines entières et prêtes à fonctionner. Lorsque des questions se posent, les réponses arrivent rapidement et clairement, gagnant ainsi une confiance durable. « De bonnes machines et une meilleure aide », voilà ce que disent beaucoup, et les mots sonnent vrai d'un bout à l'autre de la terre.
| Certifications et normes
Chaque machine automatique de découpe en V de circuits imprimés porte les marques CE pour la sécurité, RoHS pour les matériaux propres et ISO9001 pour une qualité constante, ainsi que plusieurs brevets qui protègent nos propres inventions utiles. Ces signes prouvent que les machines répondent aux règles strictes du monde pour une utilisation sûre, un traitement respectueux de la nature et un travail honnête. Les magasins du monde entier les acceptent en toute confiance, sachant que chacun a passé des épreuves minutieuses et reste ferme dans son devoir.
| À propos de la société et de l'usine I.C.T
I.C.T possède ses propres ateliers pour réfléchir à de nouvelles méthodes et fabriquer des machines à Dongguan, en Chine, avec 89 bonnes mains au travail, dont vingt ingénieurs qualifiés. Depuis 2012, l'entreprise s'est développée de manière solide et régulière, servant désormais plus de 1 600 clients répartis dans 72 pays. L'endroit couvre 12 000 mètres carrés et chaque machine est soumise à des contrôles stricts et à un système complet pour maintenir une qualité élevée. Nous donnons une réponse complète aux besoins - depuis les premiers entretiens et plans, en passant par la construction et l'enseignement, jusqu'à l'entretien des choses par la suite - afin que les partenaires de chaque pays puissent élever leurs usines, les réparer quand ils le souhaitent et les faire fonctionner correctement pendant de nombreuses années.
