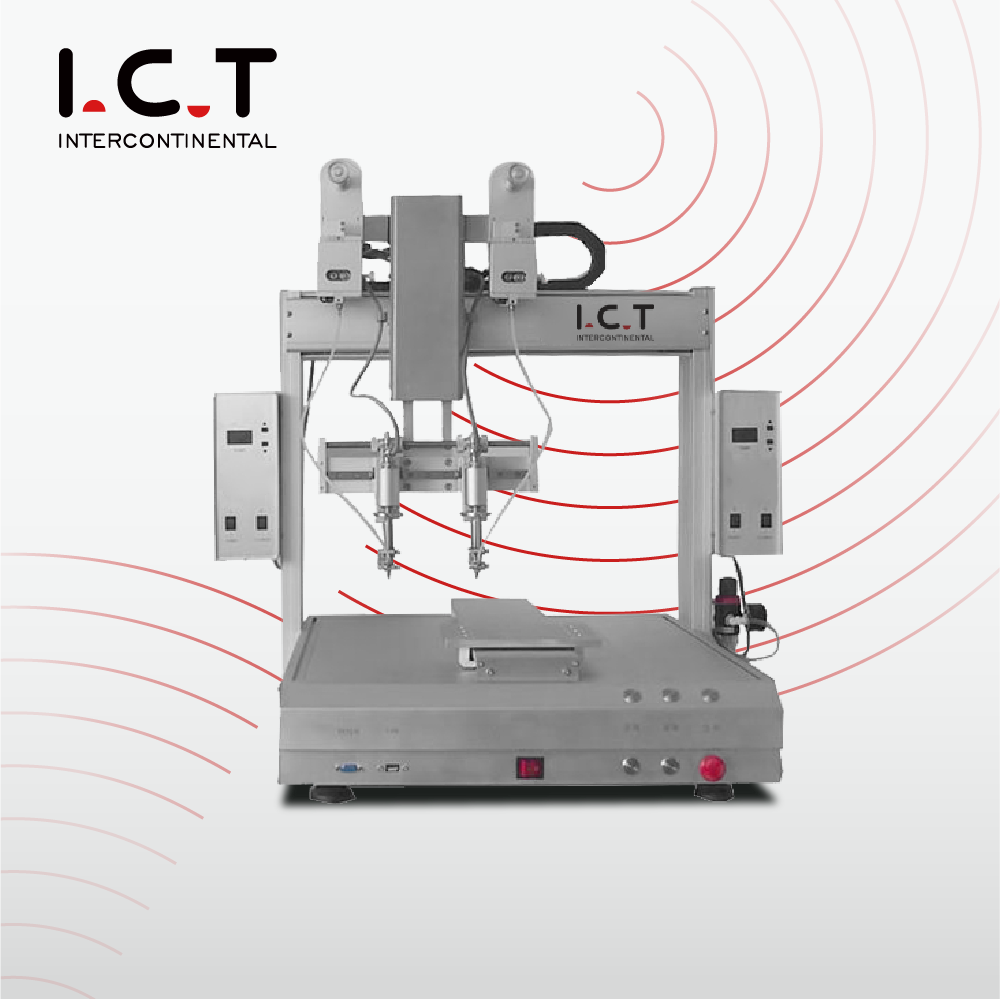

| Présentation du robot de soudage automatique de bureau
Le robot de soudage automatique de bureau est conçu pour un soudage efficace et reproductible des PCB et des modules PV. Grâce au chauffage assisté par laser, au mouvement de l'axe XYZ et à l'alimentation automatisée du fil, il garantit des joints de soudure précis à chaque fois. Les opérateurs peuvent programmer les parcours de soudure, ajuster les vitesses d'avance et inspecter la qualité du brasage grâce au système de vision en option. Compact pour une utilisation sur table ou une intégration dans des lignes complètes SMT, ce système robotisé améliore l'efficacité de la production, réduit la main d'œuvre et garantit une sortie constante de haute qualité pour les assemblages électroniques.
| Caractéristique du robot de soudage automatique
Programmation facile
Jusqu'à 200 points de soudure par PCB ou module peuvent être programmés en moins de 5 minutes. Le trajet, le temps de séjour et l'alimentation en fil sont entièrement réglables. Dix programmes peuvent être stockés pour une commutation transparente entre différentes conceptions PCB ou PV.
Soudure stable et fiable à la chaleur
Le chauffage assisté par laser atteint instantanément la température de fonctionnement et se maintient à ± 1 °C. Chaque cycle gère plus de 100 joints, fournissant une soudure cohérente et reproductible pour les PCB haute densité et les modules PV.
Du manuel au standardisé
Les opérations de soudage manuelles sont converties en séquences précises et répétables. Le stockage de coordonnées numériques avec une précision de ± 0,1 mm réduit les erreurs humaines de plus de 90 %, garantissant une qualité constante sur plusieurs lots.
Alimentation précise en soudure pour des joints parfaits.
Le fil à souder (0,6 à 1,2 mm) avance à une vitesse de 1 à 50 mm/s avec une précision de ±0,02 mm. Le flux et l'éclatement de l'étain sont minimisés. Chaque joint passe l'inspection, garantissant un rendement élevé pour les assemblages PCB et PV.
Qualité constante de la pointe propre
Le nettoyage des pannes a lieu toutes les 5 minutes ou après 50 points de soudure. L'air et le fil d'acier éliminent les résidus et l'oxydation, prolongeant la durée de vie des pannes de 50 % et maintenant une qualité de soudure uniforme pour une production en grand volume.
| Spécifications du robot de soudage automatique
| Spécification | I.C.T-SR300 | I.C.T-SR530 | I.C.T-SR250D | I.C.T-SR250DD |
|---|---|---|---|---|
| Numéro de plate-forme | 1 | 1 | 2 | 2 |
| Numéro de tête | 1 | 2 | 1 | 2 |
| Puissance de chauffage | 150w | 300w | 150w | 300w |
| Max. PCB Taille | 300×300mm | 500×300mm | 250×250mm pour chaque plateforme | 250×250mm pour chaque plateforme |
| Vitesse de déplacement maximale | Axe X,Y : 600-800 mm/s, axe Z : 400 mm/s, axe R : 300°/s | Axe X,Y : 600-800 mm/s, axe Z : 400 mm/s, axe R : 300°/s | Axe X,Y : 600-800 mm/s, axe Z : 400 mm/s, axe R : 300°/s | Axe X,Y : 600-800 mm/s, axe Z : 400 mm/s, axe R : 300°/s |
| Nettoyage de la panne à souder | Fil d'acier et pression d'air (en option : nettoyage à la brosse rotative) | Fil d'acier et pression d'air (en option : nettoyage à la brosse rotative) | Fil d'acier et pression d'air (en option : nettoyage à la brosse rotative) | Fil d'acier et pression d'air (en option : nettoyage à la brosse rotative) |
| Fil à souder | Fil à souder de 0,6 à 1,2 mm | Fil à souder de 0,6 à 1,2 mm | Fil à souder de 0,6 à 1,2 mm | Fil à souder de 0,6 à 1,2 mm |
| Vitesse d'alimentation en soudure | 1 ~ 50 mm/s | 1 ~ 50 mm/s | 1 ~ 50 mm/s | 1 ~ 50 mm/s |
| Précision répétée | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Plage de température | Température ambiante – 500°C | Température ambiante – 500°C | Température ambiante – 500°C | Température ambiante – 500°C |
| Précision de la température | ±1°C | ±1°C | ±1°C | ±1°C |
| Mode de conduite | Moteur pas à pas | Moteur pas à pas | Moteur pas à pas | Moteur pas à pas |
| Mode de contrôle | Pendentif d'apprentissage | Pendentif d'apprentissage | Pendentif d'apprentissage | Pendentif d'apprentissage |
| Pression atmosphérique | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² |
| Alimentation électrique | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimension | 750×650×880mm | 780×660×770mm | 930×650×880mm | 1280×750×950mm |
| Poids | Environ 60kg | Environ 70 kg | Environ 80 kg | Environ 85 kg |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| Liste complète des machines de la chaîne de production SMT
La ligne de production intégrée SMT comprend des chargeurs PCB, des déchargeurs, des machines d'impression, des systèmes de prélèvement et de placement, SPI, AOI, des fours de refusion, des convoyeurs et des machines de dépannage. Tous les appareils fonctionnent ensemble pour garantir un flux de travail fluide, une sortie cohérente et une efficacité de production élevée. Les ingénieurs I.C.T gèrent l'installation, l'étalonnage et l'intégration de la ligne pour garantir que le système fonctionne comme une solution cohérente et hautes performances pour PCB et la fabrication de modules photovoltaïques.
| Vidéo de réussite client
En avril 2026, les ingénieurs de I.C.T ont terminé l'installation et la formation d'une gamme complète de SMT au Portugal pour l'électronique automobile, y compris l'éclairage des voitures et les modules de commande. Les clients ont apprécié la configuration fluide, le flux de travail efficace et les conseils clairs. Le robot de soudage automatique de bureau intégré à la ligne a fourni des joints de soudure précis pour les PCB et les connexions de fils. Les commentaires ont mis l'accent à la fois sur la fiabilité des équipements et sur l'assistance d'experts, permettant aux clients d'obtenir efficacement une production de haute qualité.
| Formation et assistance professionnelles
I.C.T fournit une prise en charge complète pour les lignes de production complètes de SMT. Les ingénieurs supervisent l’installation, l’étalonnage du programme et l’alignement des processus. Les clients reçoivent une formation pratique pour la programmation, la maintenance et le dépannage. L'assistance à distance et les canaux de réponse rapide garantissent que les problèmes opérationnels sont résolus rapidement, permettant aux clients d'exploiter la ligne de manière indépendante et de maintenir une soudure continue de haute qualité pour les PCB et les modules photovoltaïques.
| Éloge du client
Les clients mettent systématiquement en avant la gamme intégrée SMT pour sa fiabilité et son efficacité. Les ingénieurs fournissent des conseils clairs lors de l’installation et de la formation. Un emballage sécurisé garantit une livraison en toute sécurité. Un support technique rapide résout les problèmes rapidement. La gamme complète, y compris les robots de soudage automatiques de bureau, maintient un flux de travail fluide et un résultat cohérent, gagnant ainsi la confiance et la satisfaction des clients du monde entier.
| Notre certification
Tous les équipements des lignes I.C.T SMT, y compris les robots de soudage automatiques de bureau, sont certifiés CE, RoHS et ISO9001. Les brevets couvrent les innovations à tous les niveaux. Les certifications garantissent que les clients reçoivent des solutions sûres, fiables et conformes pour la production de PCB et de modules photovoltaïques, garantissant ainsi une production constante de haute qualité dans tous les processus intégrés.
| À propos de nous et de l'usine
I.C.T est l'un des principaux fournisseurs de solutions de fabrication électronique avec plus de 25 ans d'expérience. Au service de plus de 1 600 clients dans 72 pays, la société propose des solutions complètes de SMT, DIP, revêtement, robotique, assemblage et PCBA. Nos 20 ingénieurs assurent l'installation, la formation, l'optimisation des processus et une assistance complète tout au long du cycle de vie. Avec plusieurs usines et succursales dans le monde entier, un contrôle qualité strict et des équipements certifiés sur toutes les lignes SMT, I.C.T garantit des solutions de production fiables, efficaces et cohérentes pour les PCB, les modules photovoltaïques et les assemblages électroniques.
