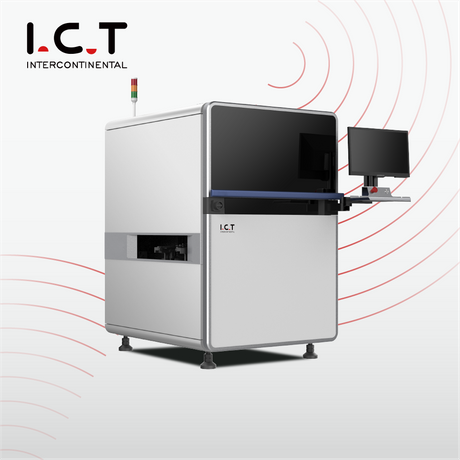

Revêtement en ligne AOI AI-5146C Introduction :
I.C.T Revêtement en ligne AOI AI-5146C pour l'inspection du revêtement conforme, capture l'image de la carte en temps réel par une caméra industrielle couleur de haute précision. Adoptez l'algorithme de réseau neuronal convolutif (CNN) pour traiter les images. Jugez intelligemment les défauts des composants.
1. En ligne AOI pour l'inspection du revêtement conforme.
2. Verrouillez intelligemment la bordure du revêtement, identifiez automatiquement la zone de revêtement.
3. Capable de recouvrir les défauts. Les défauts DIP, les défauts SMT, les défauts de soudure et d'autres défauts peuvent être appliqués après le changement de source de lumière.
4. Prise en charge du panneau multi-en-1 et de l'inspection de modèles mixtes.
5. Flux de programmation simplifié, interface très simple. Prise en charge des paramètres de modification par lots avec une seule touche.
6. Contrôle centralisé. Interconnexion entre plusieurs équipements.
7. inspection en temps réel sans arrêter la carte.
8. Appliquez une source de lumière UV, la colle contenant du phosphore peut être clairement distinguée.
9. Plusieurs configurations (carte entière, double face) sont disponibles.
10. Jugez intelligemment la bulle de la zone ciblée, le diamètre minimum de la bulle peut atteindre 0,05 mm.
11.Les données sont traçables. Prise en charge de l'alarme SPC, de la collecte et du stockage automatiques des journaux, de la fonction d'avertissement/alarme NG, de la programmation et du débogage à distance.
12. Fonction de mesure de l'épaisseur de la colle UV en option
Avantage:
Algorithme d'apprentissage profond
I.C.T AOI en appliquant un algorithme d'apprentissage profond, l'optimisation du Big Data et une programmation minimaliste intelligente dans l'inspection industrielle, I.C.T
permet un jugement intelligent grâce à l'identification automatique en un clic des composants et des joints de soudure, résolvant ainsi les deux principaux problèmes
des algorithmes traditionnels, à savoir un temps de programmation long et un taux de fausses alarmes élevé.
Rapport de données du système MES
1. La caméra lit automatiquement le code (code à barres et code QR).
2. Données complètes, y compris les données statistiques globales et toutes les informations d'inspection de chaque carte inspectée.
3. Prend en charge l'exportation à une clé, ce qui est pratique pour le traçage. Les données peuvent être appliquées efficacement dans le système MES.
Spécification:
| Modèle | I.C.T Revêtement en ligne AOI AI-5146C | I.C.T Revêtement en ligne AOI AI-5146CW |
| FOV | 15 um à 36 x 30 mm (standard), 10 um à 24 x 20 mm, 15 um à 45 x 45 mm, 10 um à 40 x 30 mm. | 21.5um@52.6*44mm (standard), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Résolution | 15 um (standard), 10 um | 21,5 um (standard) /15 um /10 um |
| Caméra | Caméra simple face12M | Caméra double face 5M |
| Vitesse d'inspection | 0,23 s/champ de vue | |
| PCB Hauteur | Haut : 25 mm, bas : 80 mm. | Haut : 75 mm, bas : 70 mm. |
| PCB Épaisseur | 0,3 ~ 6,0 mm | |
| PCB Bord | 3,0 mm | |
| PCB Déformation | ±3,0 mm | |
| PCB Poids | Maximum:10Kg | |
| Convoyeur Hauteur | 900 ± 20 mm | |
| Avec ajustement | Manuel et automatique | |
| Convoyeur Direction | L ~ R ou R ~ L | |
| Pouvoir | AC220 50/60Hz,5A | |
| Puissance nominale | 380W | 570W |
| Communication | SMEMA | |
| Poids | 750Kg | 890Kg |
