Choisir la mauvaise machine à insertion automatique peut épuiser votre budget plus rapidement qu'une bobine de ruban mal alimentée, mais choisir la bonne peut transformer toute votre ligne SMT.
Si vous êtes obligé de comparer les marques, de jongler avec les spécifications, de calculer les coûts à long terme et que vous vous sentez toujours stressé quant à la machine à choisir… vous n'êtes pas seul. De nombreux ingénieurs et acheteurs passent des semaines à se poser des questions telles que : quelle marque est la plus stable ? L’option low-cost en vaut-elle la peine ? Qu’en sera-t-il de la maintenance et des pièces de rechange plus tard ?
Dans ce guide, je vais tout détailler pour vous – performances, coûts, fiabilité et réelles différences après-vente – en un seul endroit, afin que vous obteniez enfin la clarté que vous recherchiez.
Avec des centaines de machines sur le marché, depuis les modèles chinois tout-en-un à insertion axiale jusqu'aux acteurs mondiaux comme JUKI, Yamaha et Panasonic, nous passerons en revue les facteurs clés qui comptent vraiment et vous aiderons à prendre une décision en toute confiance sans vous remettre en question.
Lors de la sélection d'une machine d'insertion SMT, trois domaines sont les plus importants : les performances , , le coût total et le support après-vente . Comprendre ces facteurs fondamentaux vous aide à comparer plusieurs marques, qu'elles soient nationales ou internationales, avec un cadre clair et objectif au lieu de vous fier aux allégations marketing.
La performance est souvent la première référence que les acheteurs regardent, et pour cause. La capacité d'une machine influence directement la stabilité de la production et l'efficacité à long terme. Lorsque vous évaluez une machine d'insertion SMT, qu'elle provienne de Chine ou de l'étranger, concentrez-vous sur ces aspects clés :
Vitesse d'insertion : plus rapide n'est pas toujours mieux. Ce qui compte, c'est la stabilité de la vitesse dans des conditions de production réelles et avec des types de composants mixtes.
Précision et exactitude : une précision de placement constante réduit les défauts et les retouches. Recherchez des performances de tolérance stables sur des milliers de cycles.
Répétabilité : Une machine fiable doit fournir le même résultat, à chaque quart de travail, chaque jour.
Compatibilité des composants : assurez-vous que la machine prend en charge vos composants actuels (axiaux, radiaux ou de forme irrégulière) et peut s'adapter aux modifications futures du produit.
Efficacité énergétique et temps de disponibilité : les machines conçues pour une récupération en douceur, une faible consommation d'énergie et des arrêts minimes contribuent à l'efficacité globale de la ligne.
Aperçu de l'industrie : les machines domestiques modernes adoptent rapidement des systèmes de vision avancés, des capteurs plus intelligents et une détection automatisée des erreurs, ce qui réduit plus que jamais l'écart de performance entre les marques.
Les différences de prix initiales entre les marques chinoises et internationales peuvent être importantes, mais le coût d’achat ne représente qu’une partie de l’équation. Une meilleure comparaison consiste à analyser le coût du cycle de vie complet :
Maintenance et consommables : tenez compte du prix et de la disponibilité des pièces de rechange, des alimentateurs, des courroies et des outils de service.
Durabilité et stabilité à long terme : les machines construites pour une production intensive ou en plusieurs équipes peuvent offrir une meilleure valeur à long terme même si l'investissement initial est plus élevé.
Retour sur investissement : les petites usines peuvent atteindre le seuil de rentabilité plus rapidement avec des équipements moins coûteux, tandis que les opérations à grande échelle peuvent donner la priorité à une endurance à long terme et à une disponibilité élevée.
Le service peut être le facteur décisif lorsque deux machines semblent aussi bonnes sur le papier. Un soutien local solide détermine souvent la rapidité avec laquelle votre ligne se rétablit en cas de temps d'arrêt imprévu.
Considérer:
Disponibilité du service local : des temps de réponse rapides, des équipes de service à proximité et des pièces de rechange facilement disponibles réduisent les arrêts et les retards de maintenance.
Formation et transfert de connaissances : de bons fournisseurs garantissent que vos opérateurs et ingénieurs comprennent parfaitement le fonctionnement de la machine, la gestion des erreurs et la maintenance de routine.
Diagnostics à distance et assistance en ligne : les machines d'insertion modernes s'appuient fortement sur des logiciels. Un dépannage rapide à distance peut vous faire gagner des heures, voire des jours, de temps d'arrêt imprévus.

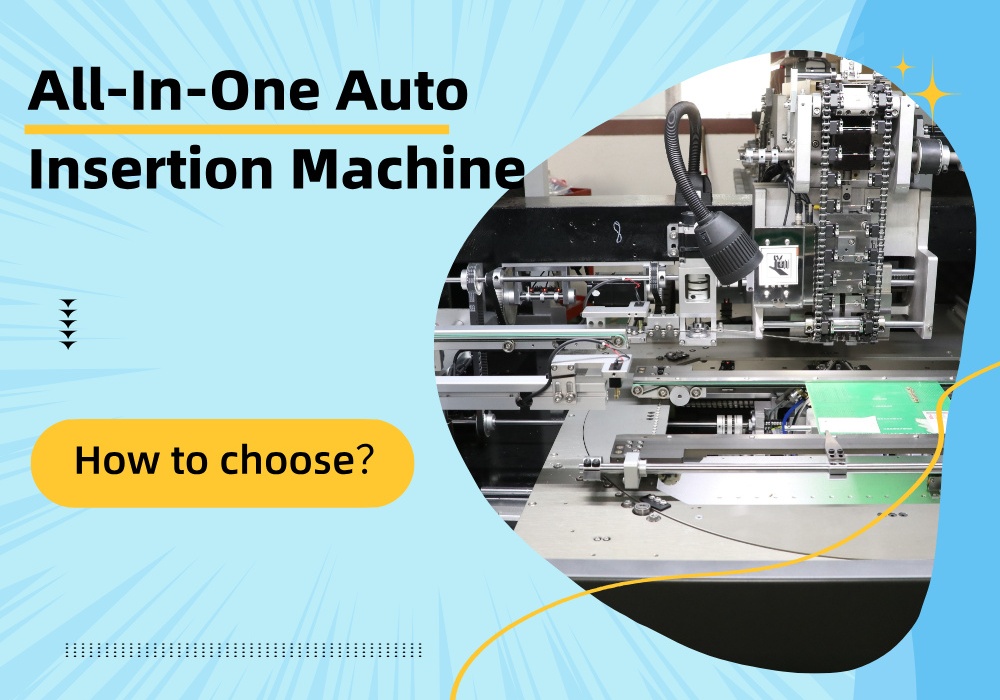

Dans le domaine de l'assemblage PCB, la machine d'insertion automatique tout-en-un est l'équipement de base pour parvenir à une automatisation efficace THT (Through-Hole Technology). Ces machines peuvent gérer des composants axiaux, radiaux et de forme irrégulière tout en prenant en charge des lignes mixtes SMT/THT, aidant ainsi les fabricants à réduire les coûts de main-d'œuvre, à améliorer la précision et à augmenter le débit. Selon les données de l'industrie 2025 (Global Growth Insights), le marché mondial des machines d'insertion automatique a atteint environ 250 millions de dollars avec un TCAC d'environ 5 %, tiré par les véhicules électriques, la 5G et les applications IoT.

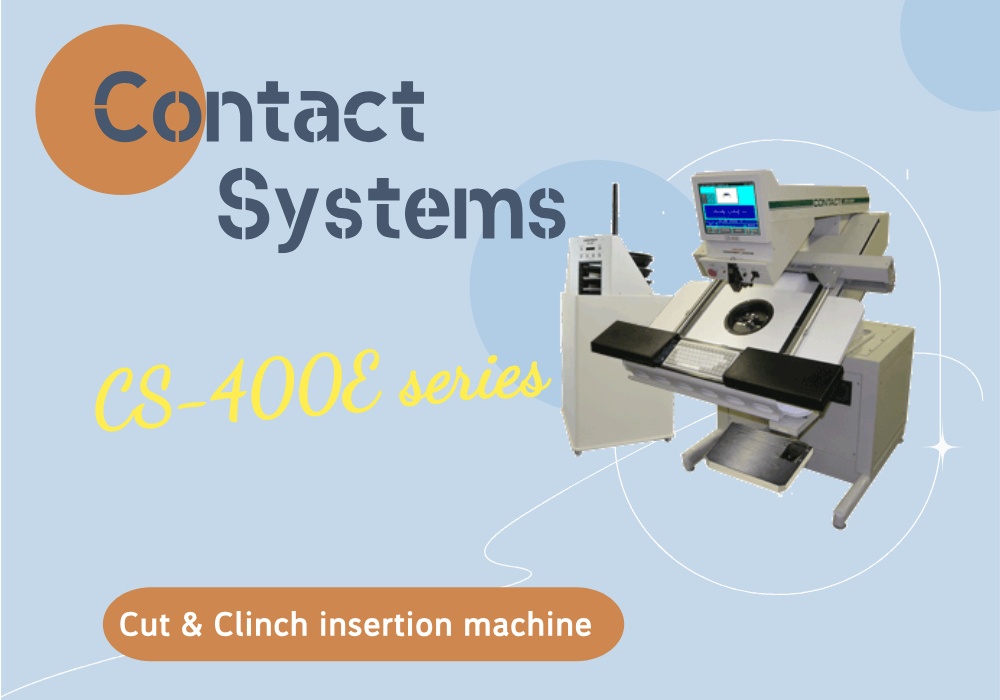

Mieux connue pour la série CS-400E, une machine d'insertion semi-automatique Cut & Clinch conçue pour les composants axiaux, radiaux et multi-fils THT. Des milliers d'unités installées dans le monde entier, parfaites pour les prototypes et la production en faible volume.
Performances : Vitesse moyenne (5 000–10 000 CPH avec assistance manuelle), précision ±0,1 mm, prend en charge le clinchage intérieur/extérieur et les micro-coupeurs, empreinte compacte (X : 501 mm, Y : 356 mm), adaptée aux planches à mélange élevé.
Prix : Machines neuves de bas à milieu de gamme, entre 50 000 et 100 000 dollars (utilisées entre 20 000 et 50 000 dollars), excellent rapport qualité-prix pour les usines soucieuses de leur budget.
Après-vente : réseau mondial solide via des centres agréés (par exemple, Versatec), garantie 1 à 2 ans, réponse 24 à 48 heures, pièces de rechange facilement disponibles.
Positionnement sur le marché : segment semi-automatique d'entrée de gamme, ciblant les fournisseurs EMS à haut mix/faible volume, mettant l'accent sur la durabilité et l'évolutivité.
Scénarios d'application : Prototypage, stations de réparation, PCB à faible volume (prototypes d'électronique grand public), intègre JIT Bin (capacité de 708 pièces).
Commentaires de l'industrie : Connu comme un « bête de somme » avec une durée de vie de plus de 20 ans ; SMTles internautes louent la fiabilité, mais l'automatisation complète nécessite une mise à niveau. NPS ≈ 70/100.
Avantages : Extrêmement durable, installation rapide, faible entretien ; faible encombrement. Inconvénients : Repose sur une assistance manuelle, plus lente qu'entièrement automatique ; pas idéal pour les courses à grand volume.

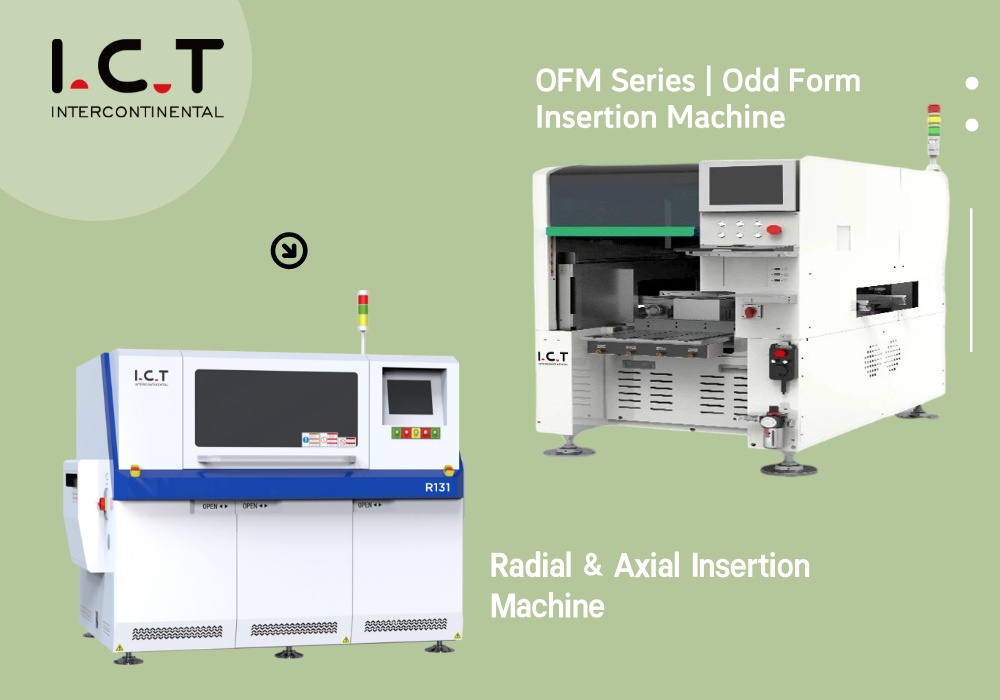

Spécialisé dans les séries I.C.T-A131 / I.C.T-R131 / I.C.T-OFM , prenant en charge les composants axiaux (25 000 CPH), radiaux (20 000+ CPH) et de forme impaire (connecteurs, transformateurs). Conception modulaire, extension facile. En tant que seule marque chinoise répertoriée, ses exportations ont augmenté de 25 % ces dernières années.
Performances : Haute vitesse (25 000 CPH), précision ±0,05 mm, insertion multi-angle (−90° à +90°), plus de 20 stations, vision IA, conception nécessitant peu de maintenance.
Prix : niveau le plus bas, 30 000 $ à 80 000 $, 30 à 50 % moins cher que les marques internationales.
Après-vente : service localisé directement en usine en Chine, réponse <24 heures, garantie de 1 à 3 ans, solide support à l'exportation mondiale (reconnu lors des salons SMT).
Positionnement sur le marché : segment entièrement automatique de volumes moyens à élevés , ciblant les usines sensibles aux coûts en transition vers l'automatisation.
Scénarios d'application : LED/modules de puissance, assemblage automobile de volume moyen, intégration facile dans les lignes SMT.
Commentaires de l'industrie : Largement considéré comme le « roi du meilleur rapport qualité-prix » (rapports SMTnet/JMW), livraison rapide, maintenance facile. NPS ≈ 75/100.
Avantages : Prix imbattable, très flexible, couverture complète des composants, idéal pour les marchés nationaux et émergents. Inconvénients : Reconnaissance de la marque légèrement inférieure à celle des géants internationaux ; la stabilité à long terme dans les applications ultra haut de gamme est encore prouvée.

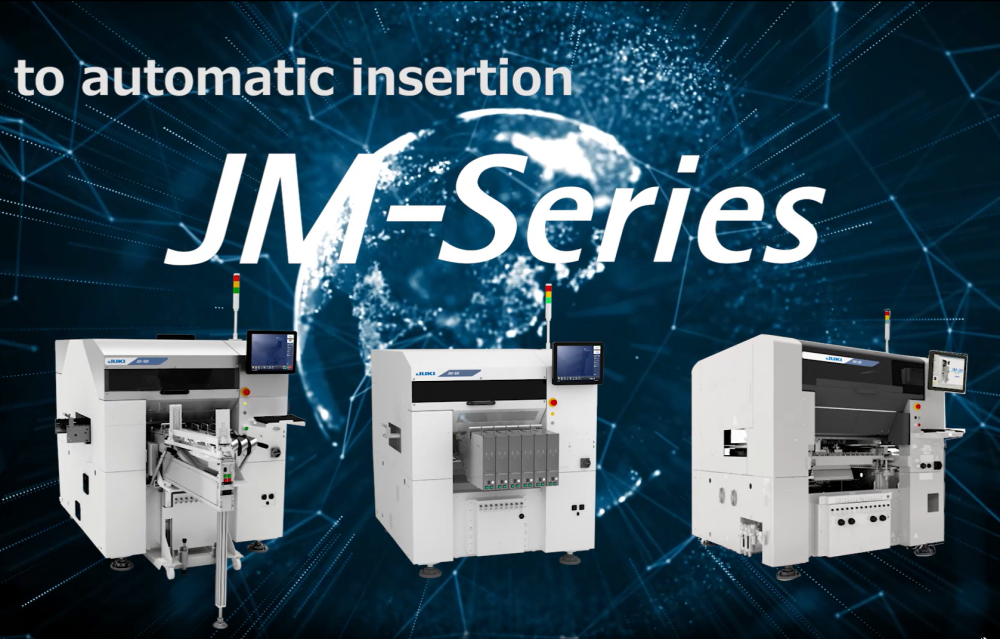

Les séries JM-20 / JM-50 / JM100 sont de véritables machines hybrides SMT/THT avec 8 buses, 15 000 à 30 000 CPH, vision AI + alignement laser, prenant en charge les PCB de taille XL et les pièces de forme irrégulière.
Performances : 15 000–30 000 CPH, précision ±0,05 mm, gère des composants jusqu'à 50 mm² / 55 mm de hauteur, imagerie 3D, options d'alimentation infinies.
Prix : Gamme moyenne à élevée, 150 000 $ à 300 000 $, retour sur investissement rapide (70 % d'économies de main d'œuvre).
Après-vente : réseau mondial étendu, garantie de 2 ans, réponse <48 heures, formation complète de JUKI Amériques/Europe/Asie.
Positionnement marché : Segment hybride moyen à haut mix, leader de la transition vers l'automatisation.
Scénarios d'application : lignes mixtes automobile/électronique grand public, cartes de contrôle 5G/industrielles, volume de forme impaire élevé.
Commentaires de l'industrie : 15 à 20 % de part mondiale (rapports Valuates), salués pour leur innovation lors des salons SMT. NPS ≈ 85/100.
Avantages : Flexibilité hybride exceptionnelle, précision de l’IA, excellent ROI. Inconvénients : Prix plus élevé, courbe d’apprentissage plus abrupte pour les nouveaux utilisateurs.

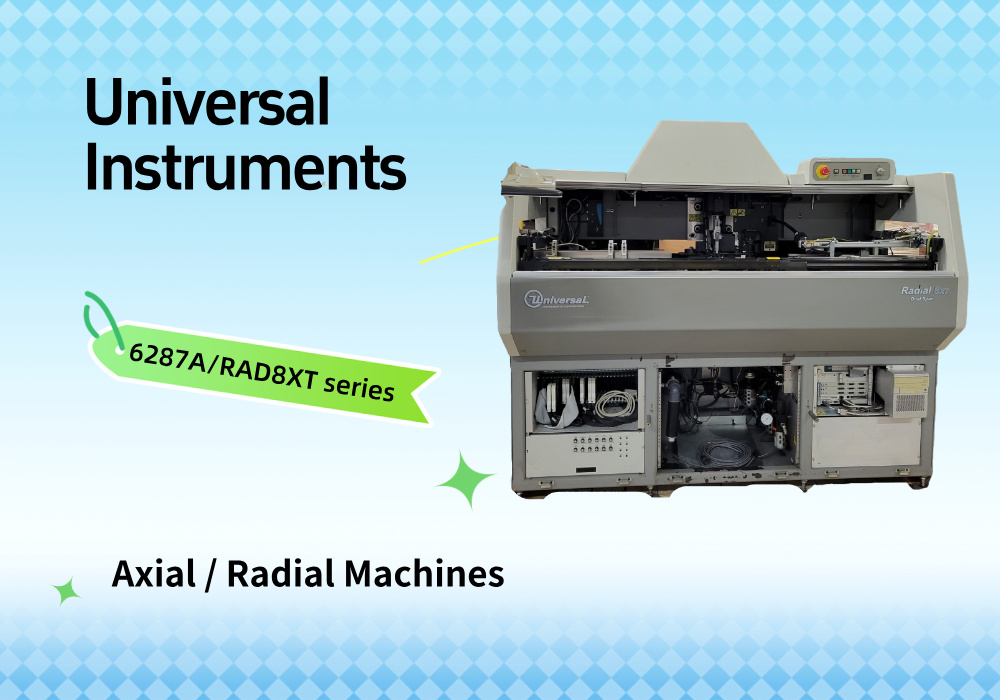

Les séries 6287A/RAD8XT sont des machines axiales/radiales à grande vitesse avec une large compatibilité de portée (2,5 à 15 mm) et une énorme base installée mondiale.
Performance : 20 000–25 000 CPH, précision ±0,05 mm, surveillance de la force, extensible en forme impaire.
Prix : Moyen à élevé, 120 000 $ à 250 000 $, forte valeur à long terme.
Service après-vente : approvisionnement en pièces détachées centré sur l'Amérique du Nord mais mondial, garantie de 2 à 3 ans, réponse 24 heures sur 24.
Positionnement sur le marché : Automatisation de précision à grande échelle pour les EMS grand public/automobile.
Scénarios d'application : produits électroniques grand public et automobiles PCB à haut volume.
Commentaires de l'industrie : Sortie extrêmement stable, même si les modèles plus anciens nécessitent un entretien minutieux. NPS ≈ 80/100.
Avantages : Haut débit, excellente compatibilité, éprouvée dans les grandes usines. Inconvénients : Moins flexible que JUKI ; les coûts de mise à niveau des machines existantes peuvent être élevés.
Les séries AVK3/RH6 offrent le débit le plus élevé (jusqu'à 30 000 CPH), une détection intelligente et la plus grande base installée mondiale.
Performance : 30 000 CPH, précision ±0,03 mm, conception à broche de guidage, surveillance de la force, compatible avec les bandes et les formes impaires.
Prix : niveau Premium, entre 200 000 $ et 400 000 $, mais offre les économies de coût par insertion les plus élevées.
Après-vente : le meilleur réseau mondial du secteur, garantie de 3 ans, réponse <24 heures sur 24, assistance complète via Panasonic Connect.
Positionnement sur le marché : Automatisation modulaire de premier plan pour les applications critiques.
Scénarios d'application : Cartes mères EV/5G industrielles/médicales à haut volume.
Commentaires de l'industrie : fiabilité et efficacité énergétique les plus élevées (leader de MarketsandMarkets). NPS ≈ 90/100.
Avantages : Vitesse, fiabilité et intégration inégalées. Inconvénients : Coût initial le plus élevé ; excessif pour les magasins à faible volume.
Les marques chinoises émergentes offrent des performances compétitives à moindre coût, en se concentrant sur l'abordabilité pour les marchés d'entrée de gamme tout en améliorant progressivement les fonctionnalités pour une utilisation haut de gamme.
Les marques mondiales sont souvent en tête en termes de rapidité, de précision et d'automatisation.
Les machines chinoises s'améliorent rapidement, grâce au placement assisté par vision et à la détection des erreurs en temps réel.
Pour les lignes complexes à haut volume, les machines internationales conservent un avantage, tandis que les options chinoises sont suffisantes pour une production de volume moyen ou sensible aux coûts.
Modèles chinois : 30 à 50 % moins chers au départ, retour sur investissement rapide pour les petites et moyennes usines.
Modèles internationaux : coût plus élevé mais maintenance et temps d'arrêt à long terme potentiellement réduits.
La décision dépend du volume de production, du budget et de la précision requise.
Les marques chinoises excellent avec un service local en Asie, des pièces de rechange rapides et une réponse rapide.
Les marques mondiales offrent une large couverture mais peuvent avoir des retards d'expédition pour les pièces en dehors des principaux marchés.
La formation, l’assistance à distance et les outils de diagnostic sont des facteurs essentiels au bon fonctionnement.
Les machines chinoises offrent un retour sur investissement plus rapide pour les petites lignes, améliorant ainsi la rentabilité.
Les machines internationales offrent un débit plus élevé, des taux de défauts inférieurs et une disponibilité plus constante pour une production en grand volume.
Idéal pour les clients EMS de petite et moyenne taille — Si vous êtes un fournisseur EMS avec un volume de commandes modéré, un budget limité et que vous souhaitez obtenir un retour sur investissement rapide : une machine produite dans le pays comme I.C.T est souvent le choix le plus rentable. Il offre une stabilité d'insertion acceptable, une précision raisonnable et le coût initial le plus bas.
Quand envisager des marques mondiales/haut de gamme — Une fois que votre volume de production dépasse un certain seuil (par exemple, une charge de travail constante nécessitant le placement de dizaines de milliers de composants par équipe), ou lorsque vos produits exigent une précision de placement élevée (par exemple, des composants à pas fin, des tolérances d'assemblage serrées), ou lorsque vous avez besoin d'un débit très stable pour une planification de production à haut mix ou à long terme, c'est alors qu'il est logique d'investir dans une machine de marque mondiale/premium.
Seuils clés pour la prise de décision
Besoins de précision : pour les cartes électroniques grand public typiques, une précision de placement autour de ±0,05 mm est souvent suffisante ; pour les appareils haute densité/pas fin ou haute fiabilité, ciblez les machines avec une précision de ±0,03 à ±0,02 mm (20 à 30 µm) ou mieux.
Besoins en matière de débit : Pour les lignes de volume moyen, une machine capable d'environ 15 000 à 30 000 composants/heure peut suffire ; pour les lignes de production de gros volumes ou de masse, en particulier avec des lots de grande taille ou des cadences élevées, les machines délivrant plus de 50 000 CPH (ou avec un effectif pour un placement parallèle) affichent des gains de productivité évidents.
Autres considérations clés — Évaluez non seulement le prix d'achat, mais également le coût total au fil du temps : disponibilité de la maintenance, fourniture de pièces de rechange, assistance technique, risque d'indisponibilité. Pensez également à la flexibilité : la machine peut-elle gérer des types de composants mixtes, des changements fréquents ou de futures variations de produits.
Logique de recommandation pratique
Si les commandes de vos clients sont petites à moyennes, que les projets ne nécessitent pas de pitch ultra-fin et que vous vous souciez du contrôle des coûts et d'un retour sur investissement rapide → optez pour une solution nationale fiable comme I.C.T.
Si vos commandes sont à grande échelle, ou si vous prévoyez une croissance en volume, ou si vos produits nécessitent une haute précision/fiabilité/composants complexes mixtes → donnez la priorité à une machine d'insertion de marque internationale/premium pour garantir la stabilité, le rendement et l'évolutivité à long terme.
Découvrez quelle machine d'insertion correspond à votre volume de production, à vos besoins de précision et à votre budget.
Demandez votre consultation personnalisée dès maintenant !
Les marques internationales offrent une vitesse (jusqu'à 25 000 CPH) et une précision plus élevées (± 0,05 mm). Les machines chinoises rattrapent leur retard grâce à des systèmes de placement fiables et d'assistance par vision, idéaux pour la production de volumes moyens.
Les machines chinoises d’entrée de gamme sont 30 à 50 % moins chères que les modèles mondiaux. Les machines internationales haut de gamme coûtent plus cher au départ, mais permettent d'économiser sur la maintenance et les temps d'arrêt à long terme.
Évaluez la disponibilité des services locaux, la livraison des pièces de rechange, les programmes de formation et les diagnostics à distance. Une assistance locale rapide minimise les temps d'arrêt pour les machines chinoises ; les marques internationales peuvent avoir des expéditions plus longues mais une couverture mondiale étendue.
I.C.T Les machines à insertion automatique sont idéales pour les petites usines ou les startups en raison de leur prix abordable, de leurs options personnalisables et de leur assistance locale fiable.
Les retours positifs sur la fiabilité, la disponibilité et le support influencent fortement les décisions d'achat, en particulier pour les investissements à long terme.
Oui, ils peuvent fonctionner correctement avec des mises à niveau telles que des mangeoires plus rapides ou des systèmes de vision avancés. Pour une précision de haut niveau dans une production en très grand volume, les machines internationales restent préférables.
