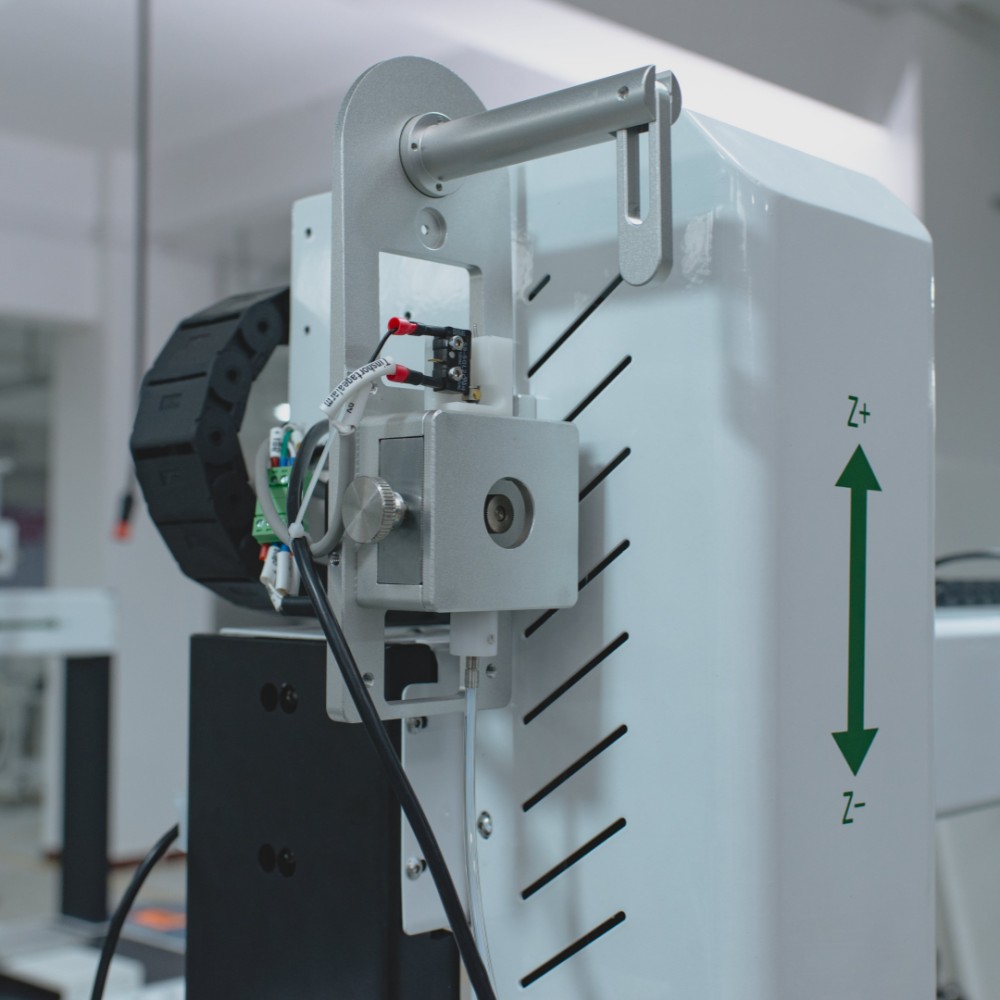

| Aperçu du robot de soudage automatique à 5 axes
Le robot de soudage à 5 axes permet un soudage précis et fiable pour les PCB et les petits assemblages électroniques. L'alimentation en fil intégrée, le mouvement sur cinq axes et le chauffage rapide garantissent des joints de soudure uniformes et reproductibles. Les opérateurs peuvent programmer les chemins de soudure, ajuster l'alimentation du fil et surveiller les joints avec un système de caméra en option. Suffisamment compact pour les configurations sur table, le robot peut également être intégré à des lignes de production complètes SMT, améliorant ainsi l'efficacité, réduisant la main d'œuvre et maintenant une production constante de haute qualité sur divers composants électroniques.
| Caractéristique du robot de soudage automatique
Programmation facile La
Les opérateurs peuvent programmer jusqu'à 200 points de soudure par carte à l'aide du logiciel. Les ajustements des chemins, de la quantité de soudure et du temps de séjour prennent moins de 5 minutes. Jusqu'à 10 programmes de carte peuvent être stockés pour des transitions rapides entre différents types de PCB.
Chaleur stable Soudure fiable
Le chauffage par induction à haute fréquence atteint 500°C en 3 secondes et maintient ±1°C. Les éléments en bobine d'argent durent plus de 2 000 heures, prenant en charge plus de 100 joints par cycle. Cela garantit une soudure cohérente pour les PCB haute densité et les petits modules électroniques.
Du manuel au standardisé
programmation pédagogique convertit le soudage manuel en séquences automatisées. Les coordonnées sont stockées numériquement avec une précision de ± 0,1 mm, réduisant ainsi l'erreur humaine de plus de 90 %. Plusieurs lots permettent d'obtenir une qualité uniforme, que ce soit pour les PCB ou les petits assemblages.
Alimentation précise en soudure pour des joints parfaits.
Le fil à souder (0,6 à 1,2 mm) avance à une vitesse de 1 à 50 mm/s avec une précision de ±0,02 mm. L'étain éclaté et les résidus de flux sont minimisés. Chaque joint passe l'inspection et garantit un rendement élevé, même pour les petits composants.
Qualité constante de la pointe propre
Le nettoyage automatisé des pannes a lieu toutes les 5 minutes ou 50 joints. Le fil d'acier et l'air éliminent l'oxydation, prolongeant la durée de vie de la panne de 50 % et maintenant une qualité de soudure constante tout au long de la production.
| Spécifications du robot de soudage automatique
| Spécification | I.C.T-SR300 | I.C.T-SR530 | I.C.T-SR250D | I.C.T-SR250DD |
|---|---|---|---|---|
| Numéro de plate-forme | 1 | 1 | 2 | 2 |
| Numéro de tête | 1 | 2 | 1 | 2 |
| Puissance de chauffage | 150w | 300w | 150w | 300w |
| Max. PCB Taille | 300×300mm | 500×300mm | 250×250mm pour chaque plateforme | 250×250mm pour chaque plateforme |
| Vitesse de déplacement maximale | Axe X,Y : 600-800 mm/s, axe Z : 400 mm/s, axe R : 300°/s | Axe X,Y : 600-800 mm/s, axe Z : 400 mm/s, axe R : 300°/s | Axe X,Y : 600-800 mm/s, axe Z : 400 mm/s, axe R : 300°/s | Axe X,Y : 600-800 mm/s, axe Z : 400 mm/s, axe R : 300°/s |
| Nettoyage de la panne à souder | Fil d'acier et pression d'air (en option : nettoyage à la brosse rotative) | Fil d'acier et pression d'air (en option : nettoyage à la brosse rotative) | Fil d'acier et pression d'air (en option : nettoyage à la brosse rotative) | Fil d'acier et pression d'air (en option : nettoyage à la brosse rotative) |
| Fil à souder | Fil à souder de 0,6 à 1,2 mm | Fil à souder de 0,6 à 1,2 mm | Fil à souder de 0,6 à 1,2 mm | Fil à souder de 0,6 à 1,2 mm |
| Vitesse d'alimentation en soudure | 1 ~ 50 mm/s | 1 ~ 50 mm/s | 1 ~ 50 mm/s | 1 ~ 50 mm/s |
| Précision répétée | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Plage de température | Température ambiante – 500°C | Température ambiante – 500°C | Température ambiante – 500°C | Température ambiante – 500°C |
| Précision de la température | ±1°C | ±1°C | ±1°C | ±1°C |
| Mode de conduite | Moteur pas à pas | Moteur pas à pas | Moteur pas à pas | Moteur pas à pas |
| Mode de contrôle | Pendentif d'apprentissage | Pendentif d'apprentissage | Pendentif d'apprentissage | Pendentif d'apprentissage |
| Pression atmosphérique | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² |
| Alimentation électrique | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimension | 750×650×880mm | 780×660×770mm | 930×650×880mm | 1280×750×950mm |
| Poids | Environ 60kg | Environ 70 kg | Environ 80 kg | Environ 85 kg |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| SMT Liste des équipements de ligne
La ligne de production SMT entièrement intégrée comprend des chargeurs et déchargeurs PCB, des machines d'impression, des systèmes de prélèvement et de placement, SPI, AOI, des fours de refusion, des stations de convoyage et des équipements de dépannage PCB. Tous les composants fonctionnent en coordination pour garantir un flux de matériaux fluide, une qualité de produit constante et une production efficace. Les ingénieurs I.C.T s'occupent de l'installation complète, de l'étalonnage et de l'intégration de la ligne, garantissant que le système fonctionne comme une solution de production cohérente et à haute efficacité tout en minimisant les interventions manuelles et en maximisant le débit.
| Vidéo de réussite client
En avril 2026, les ingénieurs de I.C.T ont terminé la formation d'installation et d'opérateur pour une ligne de production complète de SMT au Portugal pour l'électronique automobile, y compris l'éclairage automobile et les modules de commande. Les clients ont apprécié la configuration fluide, le flux de travail efficace et les conseils clairs. Le robot de soudage à 5 axes intégré à la ligne a permis un soudage précis des PCB et des connexions fil à fil. Les commentaires ont mis en avant la fiabilité des équipements et le support professionnel, permettant aux clients d'obtenir rapidement une production de haute qualité.
| Formation et assistance professionnelles
I.C.T fournit une prise en charge complète des lignes SMT complètes. Les ingénieurs supervisent la configuration, l’étalonnage du programme et l’alignement des processus. Les clients reçoivent une formation pratique pour la programmation, la maintenance et le dépannage. L'assistance à distance et les canaux de réponse rapide garantissent que les problèmes opérationnels sont résolus rapidement. Cela permet aux clients d'exploiter la ligne de manière indépendante, en maintenant une soudure continue de haute qualité pour les PCB et les petits assemblages électroniques.
| Éloge du client
Les clients mettent systématiquement en avant la gamme intégrée SMT pour son efficacité et sa fiabilité. Les ingénieurs fournissent des conseils clairs lors de l’installation et de la formation. Un emballage sécurisé garantit que tous les appareils arrivent en toute sécurité. Un support technique rapide résout les problèmes rapidement. La gamme complète, y compris les robots de soudage à 5 axes, maintient un flux de travail stable et un rendement constant, gagnant ainsi la confiance et la satisfaction des clients du monde entier.
| Notre certification
Tous les équipements de la gamme I.C.T SMT, y compris les robots de soudage à 5 axes, sont certifiés CE, RoHS et ISO9001. Les brevets couvrent des innovations clés à tous les niveaux. Les certifications garantissent que les clients reçoivent des solutions sûres, fiables et conformes pour la production PCB, garantissant ainsi une sortie constante de haute qualité pour tous les processus.
| À propos de nous et de l'usine
I.C.T est un fournisseur mondial de solutions de fabrication électronique avec plus de 25 ans d'expérience. Au service de plus de 1 600 clients dans 72 pays, nous proposons des solutions complètes de SMT, DIP, revêtement, robotique, assemblage et PCBA. Notre équipe de 20 ingénieurs assure l'installation, la formation, l'optimisation des processus et une assistance complète tout au long du cycle de vie. Avec plusieurs usines et succursales dans le monde entier, un contrôle qualité strict et des équipements certifiés sur toutes les lignes SMT, I.C.T garantit des solutions de production fiables, efficaces et cohérentes pour les clients du monde entier.
