| SMT Présentation de l'imprimante automatique de pâte à souder
Imprimante automatique efficace SMT pochoir pour les lignes modernes SMT
L'imprimante automatique de pâte à souder SMT de I.C.T offre une automatisation avancée pour une application précise de la pâte à souder dans les processus SMT. Cette imprimante PCB de haute précision pochoir présente un cycle d'impression de 7 secondes, une répétabilité de positionnement de ± 0,01 mm et une précision de ± 0,025 mm. Il comprend l'étalonnage automatique PCB, le réglage de la pression de la raclette, l'impression et le nettoyage des pochoirs pour minimiser les erreurs et les coûts. Utilisant des composants de pointe tels que des servomoteurs Panasonic et des guides Rexroth, il prend en charge l'impression à la colle et l'Industrie 4.0/MES pour l'échange de données. Adaptée à l'électronique, à l'automobile, LED et plus encore, cette imprimante PCB Smt pochoir se connecte via SMEMA pour des lignes transparentes. Le contrôle qualité et le service mondial de I.C.T aident à faire évoluer les opérations, à améliorer les rendements et à réduire les déchets dans toute configuration d'imprimante Smt Paste.
| Fonctionnalité
La tête de suspension en pont en arc avec deux moteurs pas à pas contrôle les raclettes indépendamment pour une pression (0-15 kg) et une vitesse (10-200 mm/sec) uniformes. La précision atteint ±0,025 mm, avec des angles à 45°/55°/60° pour la soudure ou la colle. Un retour en temps réel équilibre la pression pour former des formes de pâte idéales, évitant ainsi les ponts ou les pénuries. La séparation programmable soulève doucement la raclette, le pochoir et le PCB. Ce cœur de l'imprimante automatique de pâte à souder SMT gère les pièces à pas fin, réduit les déchets de pâte et garantit des résultats cohérents dans les applications d'imprimante automatique SMT pochoir très demandées.
Les convoyeurs à bande déplacent les PCB jusqu'à 1 500 mm/s avec la précision d'un moteur pour éviter les bourrages. Pinces latérales, buses d'aspiration et cartes sécurisées à pression Z en option pour un contact parfait avec le pochoir. La hauteur est fixée à 900 ± 20 mm, avec des directions flexibles. Les broches magnétiques et les tables réglables gèrent un gauchissement <1 %. Le changement de produit prend moins de 5 minutes. Les roulements NSK durables et les guides IKO réduisent les temps d'arrêt. Ce système dans l'imprimante de circuits imprimés de haute précision pochoir prend en charge un flux fluide dans les lignes complètes Smt de la machine d'imprimante de circuits imprimés pochoir.
Les options incluent le nettoyage à sec, humide, sous vide ou manuel, avec CCD isolé pour plus de sécurité. Même le spray distribue l'alcool de haut en bas, le logiciel limite l'utilisation pour économiser les ressources. Le moteur d'échappement puissant maintient un vide puissant. Le nettoyage automatique après les impressions élimine rapidement les trous. Cette fonctionnalité maintient l'imprimante Smt Paste opérationnelle plus longtemps, évitant les défauts et prenant en charge des exécutions prolongées dans n'importe quel environnement d'imprimante automatique SMT pochoir.
| Spécification
| Modèle | I.C.T - 4034 | I.C.T5134 | I.C.T - 5151 |
| Taille du cadre (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB taille (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direction de transport | Gauche à droite; Droite à gauche; Gauche gauche; Droit à droite | ||
| Système de support | Pin magnétique / Tableau supérieur ajusté / bloc de support | ||
| Système de serrage | Serrage latéral (buse à vide, pression Z rétractable automatisée en option) | ||
| Tête d'imprimante | Deux têtes d'impression motorisées indépendantes | ||
| Type de raclette | Acier inoxydable (standard), plastique | ||
| Système de nettoyage | Sec, humide, vide | ||
| Inspection | Inspection 2D (standard) | ||
| Alimentation électrique | C.A. : 220±10%,50/60HZ,3Kw | ||
| Méthode de contrôle | Contrôle PC | ||
| Dimension (mm) | 1220 * 1355 * 1500 | 1220 * 1355 * 1500 | 1220 * 1550 * 1500 |
| Modèle | I.C.T - 6534 | I.C.T-6561 | I.C.T-9060 |
| Taille du cadre (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB taille (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330 * 1370 * 1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.

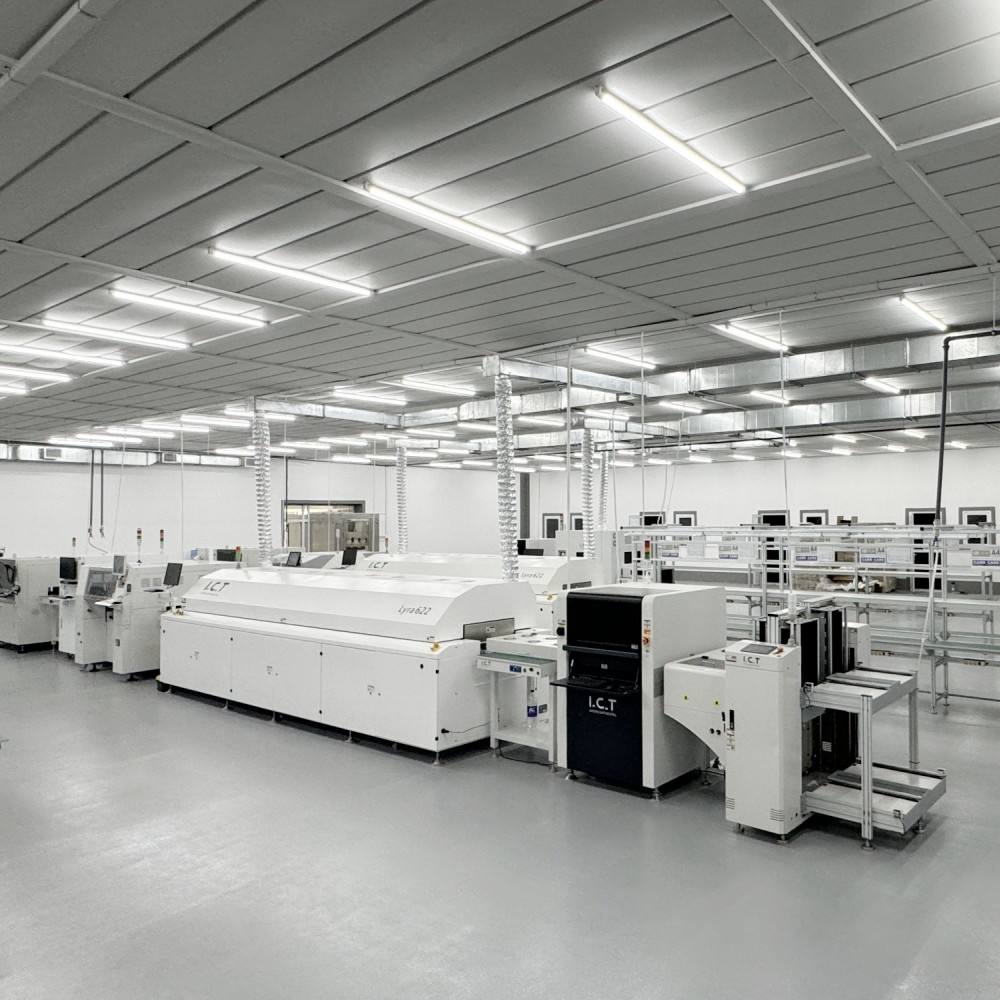

| SMT Liste des équipements de ligne
Notre ligne de production PCBA de haute qualité comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| AOI machine | Inspecte les joints de soudure et les défauts de placement. |
| SPI Machine | Vérifie la hauteur et la qualité de la pâte à souder. |
| Équipement de traçabilité | Enregistre et suit les données de production : Machine de marquage laser /Monteur d'étiquettes/Imprimante à jet d'encre |
| Vidéo de réussite client
Les ingénieurs I.C.T se sont rendus en Amérique du Nord pour déployer deux lignes complètes SMT pour un fabricant d'appareils de beauté. L'équipement comprenait des marqueurs laser, une imprimante automatique de pâte à souder SMT avec SPI, des monteurs Panasonic, des fours de refusion Heller, des systèmes AOI, des convoyeurs, des rondelles PCBA et des unités de stockage de pâte à souder. Nous avons géré l’installation complète, l’alignement, l’intégration logicielle et l’optimisation malgré les défis. Une formation pratique a responsabilisé le personnel local et des solutions rapides ont assuré un démarrage en douceur. Les lignes ont atteint un temps de disponibilité de 99 % et ont réussi les tests d'acceptation plus tôt que prévu. Le client approvisionne désormais les marchés mondiaux en produits de haute qualité. Ce cas montre la force de I.C.T dans les projets internationaux, fournissant des solutions de bout en bout pour une production efficace et évolutive.
| Service après-vente et assistance à la formation
Programmes complets d'assistance et de formation
I.C.T offre une assistance complète pour votre imprimante automatique de pâte à souder SMT, depuis l'évaluation des besoins et la conception de la ligne jusqu'à l'installation. Nos experts mondiaux gèrent l'installation, la mise en service et la connexion sur site à d'autres machines. La formation couvre l'exploitation, la maintenance, le diagnostic des pannes et la liaison MES/Industrie 4.0, dispensée en personne ou en ligne. Avec huit succursales, nous fournissons une assistance à distance 24h/24 et 7j/7, un inventaire des pièces détachées et des contrôles réguliers pour maintenir des performances optimales. Nous nous concentrons sur les ajustements de processus, les mises à niveau et les économies de coûts. Faites confiance à I.C.T pour une croissance sans risque, en transformant votre usine en une opération intelligente à haut rendement avec cette imprimante automatique SMT pochoir.
| Commentaires des clients
Les clients apprécient l'expertise et la fiabilité de I.C.T. 'Les ingénieurs ont résolu rapidement nos problèmes d'imprimante et formé notre équipe de manière experte', déclare un constructeur automobile. Un fabricant de produits de beauté nord-américain note : « L'imprimante PCB de haute précision pochoir fournit des impressions impeccables avec un minimum de déchets. » L'expédition est saluée : « L'équipement est arrivé en bon état grâce à un emballage robuste. » La réponse est rapide : « Requêtes répondues en quelques heures, pièces livrées le jour même. » Les commentaires mettent en avant nos ingénieurs qualifiés, nos machines robustes, notre transport sûr et notre assistance dédiée, créant une confiance durable.
| Certifications et normes
I.C.T maintient CE pour la sécurité, RoHS pour les éco-matériaux et ISO9001 pour les systèmes qualité. Les brevets couvrent les contrôles d’impression, les technologies de nettoyage et les conceptions de transport. Ceux-ci garantissent que l'imprimante automatique de pâte à souder SMT répond aux normes mondiales dans tous les aspects.
| À propos de la société I.C.T et de notre usine SMT
Depuis 2012, I.C.T s'est développé avec 89 employés, 20 ingénieurs et 12 000 m² à Dongguan. Huit succursales servent plus de 1 600 clients dans 72 pays. Nous gérons la R&D, la production et des tests rigoureux comme des exécutions de 48 heures sous ISO9001. Un capital de 30 millions de dollars alimente notre intégrité, notre simplicité, notre ouverture, notre coordination et notre partage. Une portée mondiale avec un service local permet de créer ou d'améliorer des lignes SMT de A à Z à grande échelle. Notre expansion rapide provient de solutions innovantes et uniques, reconnues dans le monde entier.
