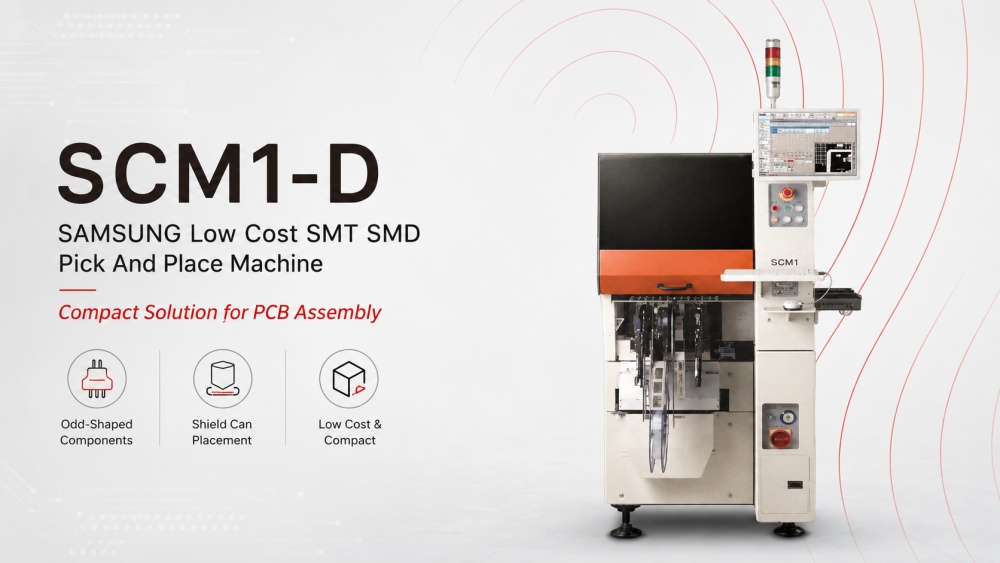

| Solution de placement compacte SMT
La machine de sélection et de placement à faible coût SCM1-D SAMSUNG SMT SMD est conçue pour les usines d'assemblage PCB qui ont besoin d'une solution de placement mince et pratique pour les boîtes de protection et les composants de forme irrégulière. Elle convient aux clients qui souhaitent une machine compacte dotée d’une capacité de production flexible et d’un fonctionnement plus simple. La machine prend en charge l'inspection du placement des boîtes de protection, l'utilisation d'un chargeur mixte et la découpe de ruban en option. Son corps mince permet de réduire la zone en ligne SMT, ce qui est utile lorsque l'espace de l'usine est limité. En tant que machine de prélèvement et de placement SMT à faible coût, SCM1-D peut aider les usines à gérer le placement de composants spéciaux sans investir dans un grand monteur à grande vitesse. I.C.T peut également prendre en charge la planification complète de la ligne SMT, l'installation, la formation et les tests de production.
| Présentation du modèle
Modèle haute vitesse : monteur de puces SM471Plus
SM471Plus est un monteur de puces à grande vitesse utilisé dans les lignes de production SMT pour un placement stable et efficace des composants. Il convient aux usines qui ont besoin d'un placement rapide de composants de puces, de petits circuits intégrés et de pièces générales SMD. Comparé à un équipement simple à faible coût, le SM471Plus est davantage axé sur la vitesse, l'équilibre des lignes et la production de masse stable. Il peut fonctionner avec une imprimante de pâte à souder, SPI, un four de refusion, AOI et des machines de manipulation PCB pour créer un processus complet SMT. Pour les clients qui ont besoin d'un rendement plus élevé après avoir démarré avec la machine de sélection et de placement à faible coût SAMSUNG SCM1-D SMT SMD, le SM471Plus peut être considéré comme une option de placement améliorée pour des besoins de production plus importants.
Modèle flexible à vitesse moyenne : support flexible SM481Plus
SM481Plus est une machine de placement SMT flexible pour les clients qui ont besoin à la fois de vitesse et de gamme de composants. Il peut gérer différents composants SMD et convient à une production mixte PCB. Ce modèle est souvent utilisé lorsque la gamme de produits comprend des produits électroniques grand public, des cartes de contrôle, des cartes LED, des cartes d'alimentation ou des produits de communication. Sa valeur ne réside pas seulement dans la vitesse de placement, mais également dans un fonctionnement stable, un changement de production plus facile et une meilleure adaptabilité aux différents modèles PCB. Pour une usine utilisant une machine de prélèvement et de placement SMD pour l'assemblage PCB, le SM481Plus peut contribuer à améliorer la flexibilité de la production. I.C.T peut associer cette machine à des systèmes d'impression, d'inspection, de refusion et de PCB manipulation selon le processus du client.
Support multifonction SM482Plus
SM482Plus est une machine de placement multifonction conçue pour des applications de composants plus larges. Il convient aux usines qui doivent placer différents types de composants sur la même ligne de production. Ce modèle est utile lorsque les clients fabriquent des produits avec des nomenclatures plus complexes, des composants plus volumineux ou des conceptions de cartes plus variées. Il prend en charge un placement stable pour de nombreuses applications SMT et peut être utilisé avec d'autres machines dans une ligne complète SMT. Pour les clients comparant le SCM1-D à un équipement de niveau supérieur, le SM482Plus constitue une option plus performante lorsque la production nécessite plus de flexibilité et une capacité de placement plus élevée. Il peut prendre en charge l'assemblage PCB dans l'électronique, les pièces automobiles, le contrôle industriel et d'autres domaines de fabrication.
Solution de carte longue DECAN L2
DECAN L2 est conçu pour la production de planches longues PCB et de grandes dimensions SMT. Il convient aux panneaux d'éclairage LED, aux panneaux de commande longs, aux panneaux d'éclairage automobile, aux panneaux industriels et à d'autres produits nécessitant une plus grande zone de placement. Par rapport aux monteurs standard, DECAN L2 offre aux usines plus de flexibilité lorsque la longueur PCB devient une exigence clé. Il peut fonctionner avec des imprimantes à carton long, des convoyeurs, des fours de refusion et des machines AOI pour former une ligne de production complète. Pour les clients à la recherche d'une machine Pick and Place SAMSUNG ou d'une solution Hanwha pour des tailles de cartes spéciales, DECAN L2 est un choix judicieux. I.C.T peut aider à concevoir la ligne complète en fonction de la taille, de la capacité et de l'agencement de l'usine de PCB.
| Spécification
| Article de spécification | SCM1-D |
|---|---|
| Nom du produit | Machine de sélection et de placement SCM1-D |
| Type de machine | Placeur de composants de forme impaire |
| Application | PCB Assemblage / Placement du boîtier de protection / Placement des composants de forme étrange |
| Fonction principale | Emplacement pour les boîtes de protection et les composants de forme spéciale |
| Vitesse | 2 400 CPH, 1 broche / 3 000 CPH, 2 broches |
| Structure | 1 portique × 25 broches |
| Structure facultative | 1 portique × 1 broche |
| PCB taille | Min. L50 × L50 mm / Max. L295 × L250 mm |
| Largeur de la machine | 680 millimètres |
| Taille du composant | 1005 ~ □45 mm, H15 mm |
| Reconnaissance des composants | Reconnaissance du rétroéclairage |
| Inspection des placements | Inspection du placement des boîtes de protection |
| Mode de production | Production mixte à deux voies |
| PCB Prise en charge des surfaces | Même PCB Production de surface supérieure/inférieure |
| Type d'alimentation | Utilisation mixte du doseur électrique et du doseur pneumatique |
| Dispenser Tête | Une buse et une Dispenser |
| Coupe-ruban | Coupe-ruban intégré, en option |
| Mangeur d'étiquette | Facultatif |
| Principal avantage | Faible coût, taille compacte, placement flexible des composants de forme irrégulière |
| Article de spécification | HM520 HS | HM520 MF |
|---|---|---|
| Modèle | HM520HS | HM520MF |
| Type de machine | Monteur modulaire haute vitesse | Support modulaire multifonction |
| Configuration | 20 broches × 2 portique | 6 broches × 2 portique |
| Vitesse de placement | 80 000 CPH | 60 000 CPH |
| Précision du placement | ±25 μm @ Cpk ≥ 1,0, puce | ±40 μm @ Cpk ≥ 1,0, puce / ±30 μm @ Cpk ≥ 1,0, IC |
| Gamme de composants | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Dimensions de la machine | L 890 × P 2 370 × H 1 930 mm | L 890 × P 2 370 × H 1 930 mm |
| Principal avantage | Placement des composants de la puce à grande vitesse | Placement flexible de composants mixtes |
| Application recommandée | Production en série de petits composants de puces | Production avec des types de composants plus larges et des pièces plus grandes |
| Paramètre | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Vitesse de placement (optimale) | 78 000 CPH | 40 000 cph | 30 000 CPH | 56 000 CPH |
| Nombre de broches | 10 broches/tête (1 portique) | 6 broches/tête (1 portique) | 6 broches/tête (1 portique) | 6 broches/tête (2 portiques) |
| Précision du placement (puce) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Précision de placement (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Gamme de composants | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21mm (H12mm, jusqu'à □55mm opt.) |
| Taille maximale PCB (standard) | 510x460mm | 460 x 400 mm | 740 x 460 mm | 510x460mm |
| Taille maximale PCB (option) | 610x460mm | 1 500 x 460 mm | 1 200 x 510 mm | Jusqu'à 1 200 x 460 mm |
| Capacité du chargeur (8 mm) | 120 unités | 120 unités | 120 unités | 120 unités |
| Système de vision | Vision de vol | Vision de la scène | Vision de la scène | Vision de vol |
| Plus de produits connexes SMT
I.C.T fournit des lignes complètes de haute qualité SMT au-delà de la machine de prélèvement et de placement SMT . Nos solutions de production complètes PCBA incluent des chargeurs sous vide pour la manipulation des cartes , , des imprimantes automatiques de pâte à souder pour une application précise, des fours de refusion multizones pour un brasage solide et des systèmes AOI avancés pour détecter les défauts. Ces machines fonctionnent ensemble de manière transparente dans des lignes étroites et efficaces. Cette configuration offre un rendement élevé, un faible coût et des performances fiables pour les secteurs exigeants tels que l'automobile, le médical, l'éclairage et l'électronique grand public. Les cartes sont prêtes à être utilisées dans le monde réel. Nous offrons une planification et une assistance complètes pour construire votre système de production SMT idéal.
La machine de sélection et de placement à faible coût SCM1-D SAMSUNG SMT SMD peut être utilisée avec d'autres machines de production SMT pour former un processus d'assemblage PCB plus complet. I.C.T peut fournir un chargeur SMT, une imprimante de pochoirs automatique, une machine SPI, un convoyeur PCB, un monteur SMT, un four de refusion, une machine d'inspection AOI, un routeur PCB et une machine de nettoyage PCBA. Ces machines couvrent le processus depuis le chargement PCB, l'impression de la pâte à souder, l'inspection de la pâte, le placement des composants, le soudage, l'inspection optique, le dépannage et le nettoyage. Pour les usines utilisant le SCM1-D pour le placement de boîtiers de protection ou de composants de forme irrégulière, l'équipement associé doit être soigneusement adapté. Une bonne ligne SMT est comme une équipe : une seule machine ne peut pas transporter tout le jeu à elle seule.
