I.C.T-910
I.C.T

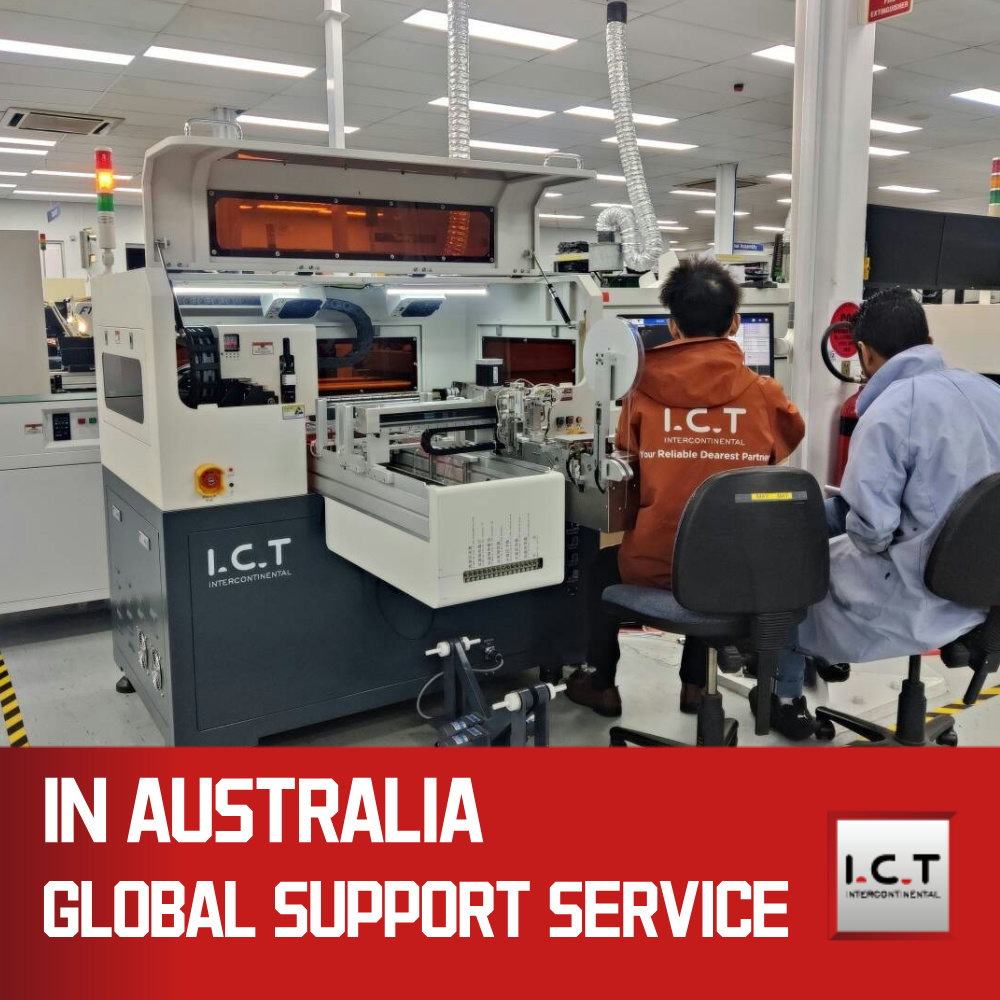

Automated Taping IC Programming Machine Factory
| Quantité: | |
|---|---|
1. Divers modules d'entrée et de sortie peuvent être étendus.Les types de modules sont les suivants : plateau à plateau, plateau à bobine, bobine à plateau, bobine à bobine ;
2. Équipé d'un CCD industriel haute définition pour identifier automatiquement la direction du composant et compenser la direction du composant dans une certaine mesure ;
3. Le mécanisme de prise et de déchargement du matériau a une fonction d'auto-positionnement, qui est utilisée pour localiser la prise du programmateur et la position de prise et de déchargement du matériau ;
4. Il dispose de diverses fonctions de protection ou infaillibles, chaque module d'extension est doté d'une détection de matériau vide ;
5. Le plateau est alimenté automatiquement et le plateau est programmé.S'il y a des produits défectueux et que le bac n'est pas plein, le bac sera réapprovisionné automatiquement ;
6. L'option peut être connectée au système MES, ou le système CPS léger peut être sélectionné pour produire les résultats du rapport ;
7. Protection de détection multiple, pression de la source d'air, pression du vide, hauteur flottante des composants, empilement des composants, pièces manquantes, etc.
8. Adaptateur de programmation spécial, vous devez fournir des échantillons et des spécifications de produit pour personnaliser l'adaptateur exclusif ;
9. La conception modulaire et le remplacement rapide des adaptateurs peuvent remplacer rapidement les produits et améliorer l'efficacité.
10. Équipé de ventilateurs à double ion pour éliminer l'électricité statique, éviter les matériaux NG causés par l'électricité statique et réduire le taux de production défectueux.
1. servomoteur Panasonic de haute précision, précision de positionnement reproductible atteint ± 0,015 mm ;
2. Les doubles glissières linéaires + les tiges de vis de haute précision coopèrent les unes avec les autres pour assurer la stabilité de la machine globale ;
3. Chaque axe dispose d'un capteur de limite et le logiciel définit la position limite pour garantir une sécurité maximale de la machine.
1. Il dispose de 2 stations d'alimentation, qui peuvent toutes deux placer des chargeurs de bande de 8 à 24 mm ;
2. L'alimentation automatique brevetée des plateaux prend en charge 15 plateaux de matériaux en même temps ;
3. Divisé en 4 zones, zone de sélection de programmation, zone d'attente de programmation, zone d'achèvement de programmation, zone de marquage et zone d'attente de programmation.D'autres palettes peuvent être ajoutées à tout moment sans arrêter la machine pour le chargement ;
4. Le composant mobile verrouille la palette pour garantir que la palette dans la zone marquée ne sera pas bon marché.
1. Les doubles radiateurs et les doubles roues de pressage contrôlent avec précision la température pour garantir que le film d'emballage peut adhérer étroitement au ruban afin d'éviter la perte de composants ;
2. Livré avec un capteur intégré qui peut détecter les composants avant l'emballage pour éviter des anomalies telles qu'un désalignement et un empilement de composants ;
3. L'appareil électrique pas à pas contrôle la vitesse de rotation de la bobine, correspondant étroitement à la vitesse de programmation de la machine ;
4. Le dispositif de marquage peut marquer les composants avant l'emballage pour réduire les erreurs ;
5. Avec le bouton moleté en relief, la rainure de guidage peut être ajustée pour s'adapter à la largeur de la bobine ;
6. La méthode d'emballage du matériau peut également être modifiée en fonction des besoins réels, de palette à bobine, de tube à bobine, de bobine à palette, de tube à palette.
1. Il dispose de 8 zones de travail, prend en charge la programmation à grand volume et améliore considérablement l'efficacité de la production de programmation ;
2. Conception modulaire, aucune étape fastidieuse n'est requise pour changer de produit, il suffit de remplacer l'adaptateur de programmation ;3. Adaptateur de programmation personnalisé exclusif, prenant en charge plusieurs types de circuits intégrés, notamment EEPROM, NAND/NOR FLASH, MCU, etc.
4. Pour fixer le bac de recyclage NG, vous pouvez placer un plateau à côté comme bac NG ou comme bac de recharge.Après NG, réapprovisionnez un composant de ce bac et reprogrammez-le pour vous assurer que le bac OK est plein ;
5. Peut être compatible avec les propres adaptateurs de programmation des clients selon les exigences d'utilisation.
| Article | Modèle | I.C.T-910 |
| Système de transmission | Efficacité de la machine | Machine standard : Équipée du brûleur universel de Puro et d'autres marques : 8 ensembles de brûleurs 32-64sit : UPH 2000-3000PCS/H ;Équipé d'un brûleur universel de marque 204AP : 3 jeux de brûleurs 12 places : UPH1600-2200PCS/H |
| Un petit nombre de modes divers : équipé de 3 jeux de brûleurs 204A, UPH 1600-1800PCS/H. | ||
| Mode de conversion d'emballage : capacité de production de palettes en bandes de 4 000 pièces/h (produits en bandes de 12 mm à titre d'exemple) | ||
| Précision du contrôle | Entraînement à vis servo de précision, précision : axe X ± 0,015 mm ;Axe Y ±0,015 mm ;Axe Z ±0,03 mm ;Axe P ±0,03 mm ;Axe U(θ) ±0,15° | |
| Forme de colis appropriée | PLCC, JLCC, SOIC, QFP, TQFP, PQFP, VQFP, TSOP, SOP, TSOPII, PSOP, TSSOP, SON, EBGA, FBGA, VFBGA, {[t11 ]}, CSP, SCSP, etc.(Adaptateurs Open Top, certains circuits intégrés doivent être personnalisés avec des consommables d'adaptateur spéciaux). | |
| Comprend un système de positionnement CCD supérieur et inférieur de précision. | ||
| Dispositif d'alimentation et de déchargement | Bac IN/OUT | Prend en charge l'alimentation automatique des plateaux, peut envoyer 10 plateaux de produits JEDEC Tray en même temps et prend en charge le marquage des composants du plateau après la programmation. |
| Entrée/sortie du tube | Prise en charge de l'alimentation par vibration électromagnétique IC à 4 tubes | |
| Entrée/sortie de bande | Alimentateur électrique, prend en charge un film auto-adhésif de 8 à 24 mm ou un emballage pressé à chaud. | |
| Conversion des méthodes de conditionnement | Différents emballages sont convertis les uns aux autres, du plateau emballé au ruban emballé, du ruban emballé au plateau emballé. | |
| Autre | Buse | 4 pièces |
| Caméra | 2 pièces (caméra composant + caméra de marquage) | |
| Station d'alimentation | 2 pièces (8-24 mm) | |
| Ventilateur ionique | 2 pièces | |
| Pouvoir | Tension de fonctionnement : 190 ~ 240 V/50 Hz, 2,0 KW | |
| Dimension | L1450*L860*H1450mm | |
| Poids | 700 kg | |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mises à jour sans préavis particulier.
