Σ-G5SⅡ
I.C.T
| Quantité: | |
|---|---|
| Plate-forme d'assemblage SMT à grande vitesse
Le Yamaha Σ-G5SⅡ est conçu pour les lignes de production d'assemblage PCB à ultra haute vitesse où l'efficacité et la précision sont essentielles. Il utilise une structure à entraînement direct rotatif à 1 tête combinée à une architecture multifaisceaux pour atteindre un débit extrêmement élevé tout en maintenant la stabilité du placement. Prenant en charge les configurations à une et deux voies, il s'adapte facilement à différentes configurations d'usine.
Cette machine convient à l'électronique grand public, à l'éclairage LED, aux modules automobiles et à la production de contrôle industriel PCB. Il gère les composants depuis les puces 0201 ultra-petites jusqu'aux circuits intégrés et connecteurs plus grands. Avec une capacité d'alimentation avancée et un contrôle de mouvement intelligent, le Σ-G5SⅡ garantit une production stable pendant de longues heures avec un temps d'arrêt minimal.

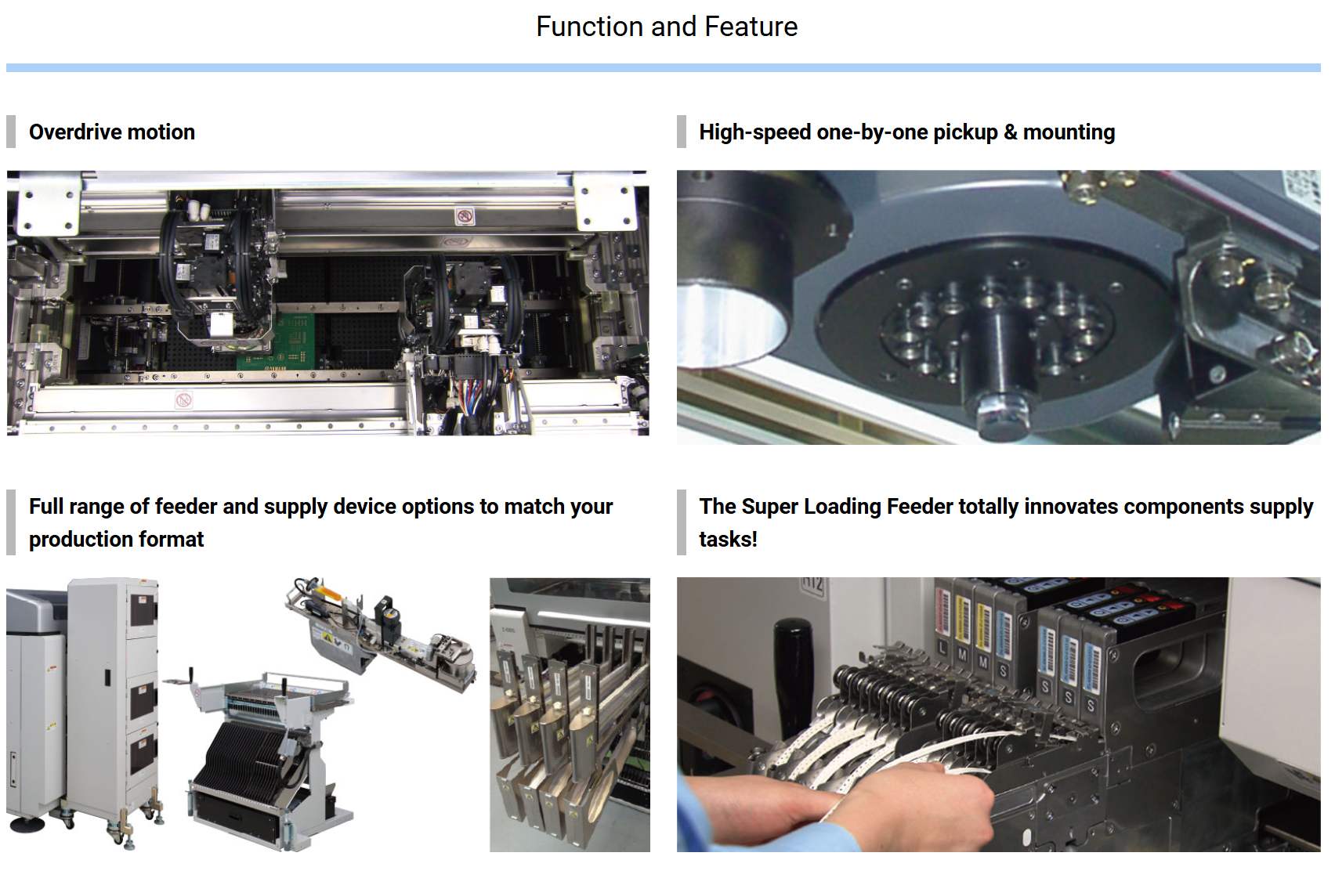

| Caractéristiques du produit
Le Σ-G5SⅡ atteint jusqu'à 150 000 CPH grâce à une architecture haute vitesse à 4 faisceaux. Cela permet un montage multi-positions simultané, améliorant considérablement le débit pour les environnements de production de masse. Il est conçu pour les usines qui nécessitent un assemblage continu à grand volume PCB avec des performances de sortie stables.
Le système de tête rotative élimine les structures de transmission mécaniques complexes. Cela améliore la vitesse de réponse et réduit les vibrations pendant le fonctionnement. Le résultat est une plus grande précision, un contrôle de mouvement plus fluide et des besoins de maintenance réduits sur de longs cycles de production.
La machine prend en charge une large gamme de composants, notamment des puces 0201, des micro-composants 03015 et des boîtiers IC plus grands. Cette flexibilité permet aux fabricants de produire des produits mixtes PCB sans changer d'équipement, améliorant ainsi l'efficacité de la production et réduisant le temps de changement de ligne.
Avec une précision de placement de ±25 μm dans des conditions optimisées, le Σ-G5SⅡ garantit une qualité de montage fiable même à des vitesses élevées. Les systèmes avancés d’alignement de la vision et de correction en temps réel maintiennent une précision constante pour les assemblages électroniques sensibles.
Le système prend en charge jusqu'à 180 voies d'alimentation, permettant un approvisionnement en composants à grande échelle sans remplissage fréquent. Cela réduit les temps d'arrêt et prend en charge de longs cycles de production ininterrompus, en particulier pour les environnements de fabrication à forte mixité.
| Spécification
| Modèle | ∑-G5SⅡ | |
| Applicable PCB | Voie unique | L610 × L510 mm à L50 × L50 mm (En option : L1 200 × L510 à L50 × L50 mm) |
| Double voie | L610 × L250 mm à L50 × L84 mm (double alimentation) L610 × L415 mm (alimentation simple) | |
| Capacité de montage | Spécifications High-Speed Multi-Head×2 : 90 000 CPH (simple voie/double voie) | |
| Précision de montage | Tête Multi (HM) haute vitesse | 0201/03015 : ±25 μm/80 000 CPH 0402 : ±36 μm/85 000 CPH 0603 : ±40 μm/90 000 CPH |
| Tête flexible multi (FM) | ±15μm | |
| Composants applicables | Tête Multi (HM) haute vitesse | 0201 à L44×W44×H12,7 mm ou moins |
| Tête flexible multi (FM) | 1005 à L72×L72×H25,4 mm ou moins Connecteur : 150×26 mm | |
| Nombre de types de composants | 120 types maximum. (équivalent à un ruban de 8 mm de large) | |
| Alimentation électrique | AC200V triphasé ±10%, 50/60Hz | |
| Source d'alimentation en air | 0,45 à 0,69 MPa (4,6 à 7 kgf/cm²) | |
| Dimension externe (hors projections) | L 1 280 x L 2 240 x H 1 450 mm | |
| Poids | Env. 1 800 kg | |
*Les spécifications et l'apparence sont sujettes à changement sans préavis.
