YSM20WR
Yamaha
| Quantité: | |
|---|---|
| Machine SMT à double voie à grande vitesse

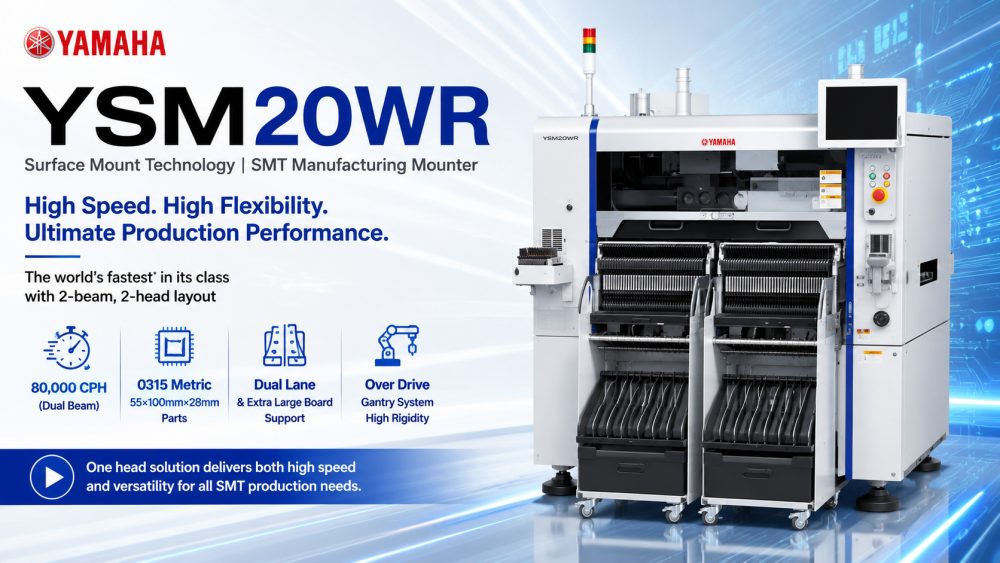

Le YSM20WR est une solution pick-and-place Yamaha SMT conçue pour l'assemblage à deux voies PCB, capable de gérer de grandes tailles de cartes tout en conservant une précision exceptionnelle. Dotée de capacités multi-têtes à grande vitesse, cette machine s'adapte à une grande variété de tailles de composants. Ses systèmes avancés de numérisation et de caméra garantissent un placement précis, tandis que la technologie d'alimentation intégrée réduit les temps d'arrêt. I.C.T prend en charge les clients avec une installation complète, une formation et une assistance technique, ce qui en fait une solution idéale pour les fabricants d'électronique modernes à la recherche de lignes SMT fiables et évolutives.
| Caractéristiques du produit
Placement à grande vitesse sur deux voies
Équipé de deux faisceaux sur l'axe X, le YSM20WR atteint 80 000 CPH pour les PCB à deux voies, permettant une production à haut rendement.
Tête de montage polyvalente
Les têtes HM haute vitesse acceptent des composants de 0101 à 55 × 100 × 28 mm, tandis que les systèmes multi-caméras en option améliorent la précision et la flexibilité du placement.
Système de portique Overdrive avancé
Le portique Overdrive assure un transfert fluide PCB, minimisant les pertes lors d'un assemblage à grande vitesse tout en prenant en charge de grandes cartes jusqu'à 742 mm de largeur.
| Spécification
| Modèle | YSM20WR |
| Applicable PCB | Voie unique L810 x L742 mm à L50 x L50 mm Double voie (uniquement pour les spécifications à 2 faisceaux de l'axe X.) L810 x L356 mm à L50 x L50 mm |
| Capacité de montage | Axe X 2 faisceaux : Tête polyvalente à grande vitesse (HM : High-speed Multi) x 2 81 000 CPH (dans des conditions optimales telles que définies par Yamaha Motor) |
| Précision de montage (définie par Yamaha Motor lorsque des matériaux d'évaluation standard sont utilisés) | +/- 0,035 mm (+/-0,025 mm) Cpk≧1,0 (3σ) |
| Composants applicables | Tête polyvalente haute vitesse (HM : High-speed Multi) x 2 : 0101 à 55 x 100 mm L100 mm, hauteur 15 mm ou moins Remarque : Plusieurs caméras (option) peuvent être nécessaires dans certains cas en raison de la hauteur et de la taille de la pièce. Tête à composants de forme irrégulière (FM : Flexible Multi) : 03015 à 55 x 55 mm L100 mm, Hauteur 28 mm ou moins |
| Nombre de types de composants | Plaque fixe : Max.140 types (conversion pour chargeur de bande 8 mm) Échange de chariot d'alimentation : Max.128 types (conversion pour chargeur de bande 8 mm) Plateaux pour 30 types (fixes) et 10 types (chariot) |
| Alimentation électrique | Triphasé CA 200/208/220/240/380/400/416 V +/-10 % 50/60 Hz |
| Source d'alimentation en air | 0,45 MPa ou plus, à l'état propre et sec |
| Dimension externe (hors projections) | L1 374 x L2 110 x H1 445 mm |
| Poids | Env. 2 500 kg |
* Les spécifications et l'apparence sont sujettes à changement sans préavis.
* Contactez I.C.T pour plus de détails.
| SMT Liste des équipements de ligne
Le Σ-G5SⅡ est généralement intégré dans une ligne de production complète SMT comprenant une imprimante de pâte à souder, un système d'inspection SPI, un four de refusion, une machine d'inspection AOI et un équipement de manutention PCB. I.C.T propose une intégration complète couvrant les solutions SMT, DIP, de revêtement et d'automatisation d'usine intelligente pour aider les clients à construire des systèmes de fabrication électronique efficaces et évolutifs dans le monde entier.
I.C.T propose une gamme complète de machines pick-and-place Yamaha SMT, notamment YSM10, YSM40R et YRM20. Ces machines offrent des vitesses, des gammes de composants et des configurations de voies sur mesure pour répondre aux divers besoins de production en usine. Chaque machine bénéficie d'une formation technique, de conseils d'installation et de solutions de maintenance de I.C.T, garantissant une intégration transparente dans votre ligne de production SMT.
| Vidéo de réussite client
I.C.T a livré avec succès une ligne de production entièrement automatique SMT au Kazakhstan pour l'assemblage de produits électriques. Nos ingénieurs ont assuré l'installation, la formation et l'assistance technique sur site. La gamme comprend des chargeurs SMT, une imprimante entièrement automatique, un four de refusion, un convoyeur à deux voies SMT et un AOI hors ligne. Commentaires des clients : 'Toutes les machines proviennent de Chine I.C.T. Merci. Bonne qualité et prix. Merci Andy et Billy d'avoir construit cette ligne et de nous avoir formés à l'utilisation de ces machines. Merci beaucoup.'
| Service et assistance à la formation
I.C.T garantit que les clients bénéficient d'une assistance complète pour leurs lignes SMT. Les ingénieurs dispensent une formation sur site pour le fonctionnement, la maintenance et l’optimisation des processus des machines. Nos conseils aident les opérateurs à atteindre une efficacité de ligne maximale tout en réduisant les erreurs et les temps d'arrêt. L'assistance à distance continue et le dépannage rapide améliorent encore les performances de l'usine, permettant aux clients de s'adapter rapidement aux demandes de production et de maintenir une qualité de production constante.
| Éloge du client
Les clients félicitent constamment nos ingénieurs I.C.T pour leur professionnalisme et leur formation approfondie. Ils apprécient nos machines de haute qualité, nos expéditions sécurisées et bien organisées et notre réponse rapide aux demandes techniques. Notre YSM20WR à deux voies a aidé les clients à accroître l'efficacité de leur production tout en garantissant un assemblage PCB précis.
| Notre certification
Toutes les machines I.C.T et Yamaha SMT, y compris la YSM20WR, sont conformes aux normes CE, RoHS et ISO9001. Nos produits intègrent des technologies brevetées et adhèrent à des protocoles de contrôle qualité stricts, garantissant des opérations fiables et sûres dans les installations de fabrication électronique du monde entier.
