HM520
Samsung
| Quantité: | |
|---|---|
| Solution de montage intelligente SMT

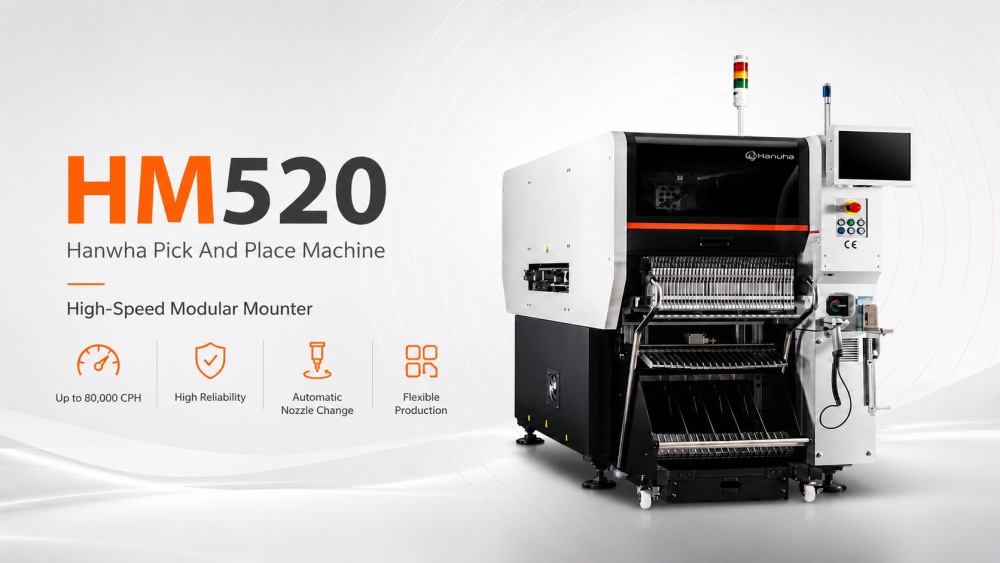

La machine de sélection et de placement Hanwha HM520 est conçue pour les fabricants qui ont besoin d'un placement SMT rapide, stable et flexible. Il peut prendre en charge l'assemblage PCB de gros volumes de produits tels que les cartes mères d'ordinateurs, les disques SSD, les modules de mémoire, les cartes de contrôle et l'électronique grand public. En tant que machine de prélèvement et de placement à grande vitesse, elle combine une forte capacité de placement avec une précision de montage fiable. La machine prend en charge différents besoins de production grâce aux configurations HS et MF, offrant aux usines plus de choix en termes de vitesse, de gamme de composants et d'équilibre des lignes. Lorsqu'il est utilisé avec les systèmes de planification de ligne I.C.T SMT, d'impression, d'inspection, de brasage par refusion et de manutention PCB, il devient une solution pratique pour construire une ligne de production SMT complète et efficace.
| Présentation du modèle
Modèle haute vitesse : SM471Plus
La SM471Plus est une machine de prélèvement et de placement SMT à grande vitesse avec un portique et 10 broches par tête. Il atteint une vitesse optimale de 78 000 CPH, adaptée aux petites puces comme le 0402. Grâce à sa vision volante, il offre une bonne précision pour la production en grand volume dans des secteurs tels que l'électronique grand public et les appareils mobiles.
Modèle flexible à vitesse moyenne : SM481Plus
Le SM481Plus offre un placement flexible avec un portique et 6 broches par tête. Il atteint 40 000 CPH et gère des composants plus gros jusqu'à BGA/QFP avec une plus grande précision. Ce modèle convient à diverses applications dans la fabrication automobile et d'appareils électroménagers où des tailles de pièces variées sont courantes.
Modèle multifonction : SM482Plus
La SM482Plus est une machine de transfert SMT polyvalente avec un portique et 6 broches. Il offre 30 000 CPH et excelle dans les composants de forme irrégulière. Idéal pour les industries nécessitant une production flexible, comme l'éclairage et l'électronique industrielle, il prend en charge des PCB plus grands jusqu'à 1 200 mm.
Modèle flexible avancé : DECAN L2
Le DECAN L2 comprend deux portiques avec 6 broches par tête pour un placement multifonctionnel. Il place jusqu'à 56 000 CPH et gère des composants larges jusqu'à 55 mm. Ce modèle convient à la production de LED et de grands panneaux dans les industries de l'éclairage et de l'affichage, avec des options d'efficacité à deux voies.
| Spécification
| Article de spécification | HM520 HS | HM520 MF |
|---|---|---|
| Modèle | HM520HS | HM520MF |
| Type de machine | Monteur modulaire haute vitesse | Support modulaire multifonction |
| Configuration | 20 broches × 2 portique | 6 broches × 2 portique |
| Vitesse de placement | 80 000 CPH | 60 000 CPH |
| Précision du placement | ±25 μm @ Cpk ≥ 1,0, puce | ±40 μm @ Cpk ≥ 1,0, puce / ±30 μm @ Cpk ≥ 1,0, IC |
| Gamme de composants | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Dimensions de la machine | L 890 × P 2 370 × H 1 930 mm | L 890 × P 2 370 × H 1 930 mm |
| Principal avantage | Placement des composants de la puce à grande vitesse | Placement flexible de composants mixtes |
| Application recommandée | Production en série de petits composants de puces | Production avec des types de composants plus larges et des pièces plus grandes |
| Paramètre | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Vitesse de placement (optimale) | 78 000 CPH | 40 000 cph | 30 000 CPH | 56 000 CPH |
| Nombre de broches | 10 broches/tête (1 portique) | 6 broches/tête (1 portique) | 6 broches/tête (1 portique) | 6 broches/tête (2 portiques) |
| Précision du placement (puce) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Précision de placement (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Gamme de composants | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21mm (H12mm, jusqu'à □55mm opt.) |
| Taille maximale PCB (standard) | 510x460mm | 460 x 400 mm | 740 x 460 mm | 510x460mm |
| Taille maximale PCB (option) | 610x460mm | 1 500 x 460 mm | 1 200 x 510 mm | Jusqu'à 1 200 x 460 mm |
| Capacité du chargeur (8 mm) | 120 unités | 120 unités | 120 unités | 120 unités |
| Système de vision | Vision de vol | Vision de la scène | Vision de la scène | Vision de vol |
| Plus de produits connexes SMT
I.C.T fournit des lignes complètes de haute qualité SMT au-delà de la machine de prélèvement et de placement SMT . Nos solutions de production complètes PCBA incluent des chargeurs sous vide pour la manipulation des cartes , , des imprimantes automatiques de pâte à souder pour une application précise, des fours de refusion multizones pour un brasage solide et des systèmes AOI avancés pour détecter les défauts. Ces machines fonctionnent ensemble de manière transparente dans des lignes étroites et efficaces. Cette configuration offre un rendement élevé, un faible coût et des performances fiables pour les secteurs exigeants tels que l'automobile, le médical, l'éclairage et l'électronique grand public. Les cartes sont prêtes à être utilisées dans le monde réel. Nous offrons une planification et une assistance complètes pour construire votre système de production SMT idéal.
La machine de sélection et de placement Hanwha HM520 fonctionne mieux dans le cadre d'une ligne de production complète SMT. I.C.T peut fournir des machines associées telles que le chargeur et le déchargeur SMT, l'imprimante automatique de pochoirs, la machine SPI, le convoyeur PCB, la machine d'inspection AOI, le four de refusion de la série Lyra, le routeur PCB et la machine de nettoyage PCBA. Ces machines couvrent le processus principal depuis le chargement du PCB, l'impression de la pâte à souder, l'inspection de la pâte, le placement des composants, le brasage par refusion, l'inspection optique, le dépannage et le nettoyage. Pour les clients qui construisent une nouvelle usine, cette correspondance complète est très importante. Un bon monteur de ligne de production SMT a besoin des bonnes machines en amont et en aval, et pas seulement d'une machine de placement puissante, autonome comme un héros solitaire.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| Ligne de production SMT clé en main | Ligne haut de gamme SMT traçable entièrement automatisée pour la Turquie. |
| SMT chargeur de magazine | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante automatique PCB pochoir | Imprime avec précision la pâte à souder sur les plots PCB. |
| SMT monteur de puces automatique | Monte les composants sur les PCB avec précision. |
| SMD four de refusion | Fait fondre la soudure pour former des joints solides. |
| PCB équipement d'inspection | SMT dispositifs d'inspection comme AOI, SPI, inspecteur à rayons X et au pochoir. |
| Équipement de traçabilité | Enregistre et suit les données de production comme la machine de marquage laser PCBA |
| Vidéo de réussite client
I.C.T a fourni une assistance technique à un client en Ouzbékistan qui a construit une grande usine de fabrication de produits électroniques pour les cartes mères d'ordinateurs, les disques SSD, les produits de mémoire et les assemblages électroniques associés. Depuis les premières étapes du projet jusqu'à l'installation, le débogage et les tests de production, l'équipe I.C.T a travaillé en étroite collaboration avec le client pour aider les lignes de production SMT et DIP à fonctionner correctement. La gamme SMT comprenait une imprimante à pochoirs I.C.T-5151, quatre machines de placement SMT, des fours de refusion de la série Lyra, des systèmes de manutention SPI, AOI et PCB. La ligne DIP comprenait une ligne d'insertion manuelle, une machine d'insertion de forme irrégulière JUKI, une machine de soudage à la vague I.C.T-Acrab350 et un système de convoyeur. Après les tests, le client a donné des commentaires positifs sur le service, la rapidité de réponse et la qualité du produit.
| Service après-vente et assistance à la formation
I.C.T prend en charge les clients avant, pendant et après la livraison en ligne SMT. Avant le début du projet, notre équipe aide à vérifier le type de produit, la taille PCB, la capacité de production, l'aménagement de l'usine et les exigences du processus. Une fois l'équipement arrivé, les ingénieurs I.C.T peuvent assurer l'installation, le réglage de la machine, la configuration du logiciel, les tests de production et la formation des opérateurs. Pour un projet de machine Pick And Place HM520 Hanwha, la formation peut inclure le chargement du chargeur, la vérification des buses, la configuration du programme, le changement de production, la maintenance quotidienne et le dépannage de base. Nous aidons également les clients à comprendre comment la machine de placement fonctionne avec l'imprimante, le SPI, le four de refusion, le AOI et les machines de manutention PCB. Cela rend l’ensemble de la ligne plus facile à utiliser et à gérer.
| Commentaires des clients
De nombreux clients choisissent I.C.T non seulement en raison de l'équipement, mais également en raison du support complet derrière l'équipement. Lors de projets à l'étranger, les clients félicitent souvent nos ingénieurs pour leur communication claire, leur formation des patients et leur résolution pratique des problèmes. Ils donnent également des commentaires positifs sur les performances stables de la machine, les tests minutieux en usine et l’emballage solide pour le transport longue distance. Pour les projets de ligne complète SMT, une réponse rapide est particulièrement importante car un petit problème peut affecter l'ensemble du calendrier de production. I.C.T maintient un contact étroit avec le client pendant l'installation, les tests et les premiers stades de la production. Cela donne au client plus de confiance lors du démarrage d'une nouvelle usine SMT ou de la mise à niveau d'une ligne de production existante.
| Certifications et normes
I.C.T accorde une attention particulière à la qualité, à la sécurité et au contrôle de la production des équipements. Nos machines et nos solutions complètes peuvent prendre en charge les exigences de certification courantes telles que CE, RoHS, ISO9001 et les documents de brevet associés. Ces certificats aident les clients à évaluer la sécurité des produits, le contrôle de la fabrication et la fiabilité à long terme. Pour les équipements SMT, la qualité ne concerne pas seulement le corps de la machine. Il comprend également la conception électrique, la stabilité du logiciel, la structure mécanique, les enregistrements de tests, la protection de l'emballage et le service après-vente. Avant l'expédition, I.C.T vérifie le fonctionnement de la machine et prépare un emballage approprié pour la livraison à l'étranger. Cela contribue à réduire les risques liés au transport et donne aux clients un départ plus fiable lorsque l'équipement arrive à leur usine.
| À propos de la société et de l'usine I.C.T
I.C.T est un fournisseur unique de solutions d'usine SMT avec une solide expérience dans les équipements SMT, DIP, de revêtement, de distribution, de brasage, d'inspection et de manutention PCB. Nous disposons de nos propres équipes de R&D, de production, d’ingénierie et de service, et notre entreprise s’est développée rapidement au fil des années. Jusqu'à présent, I.C.T a servi plus de 1 700 clients dans plus de 80 pays, aidant de nombreuses usines à construire des lignes de production de zéro à la production de masse. Notre usine suit des processus stricts de tests et de gestion de la qualité avant la livraison. Pour les clients choisissant un monteur de puces Hanwha HM520 PCB ou une ligne complète SMT, I.C.T peut fournir la sélection de la machine, la conception de la ligne, l'installation, la formation et une assistance technique à long terme.
