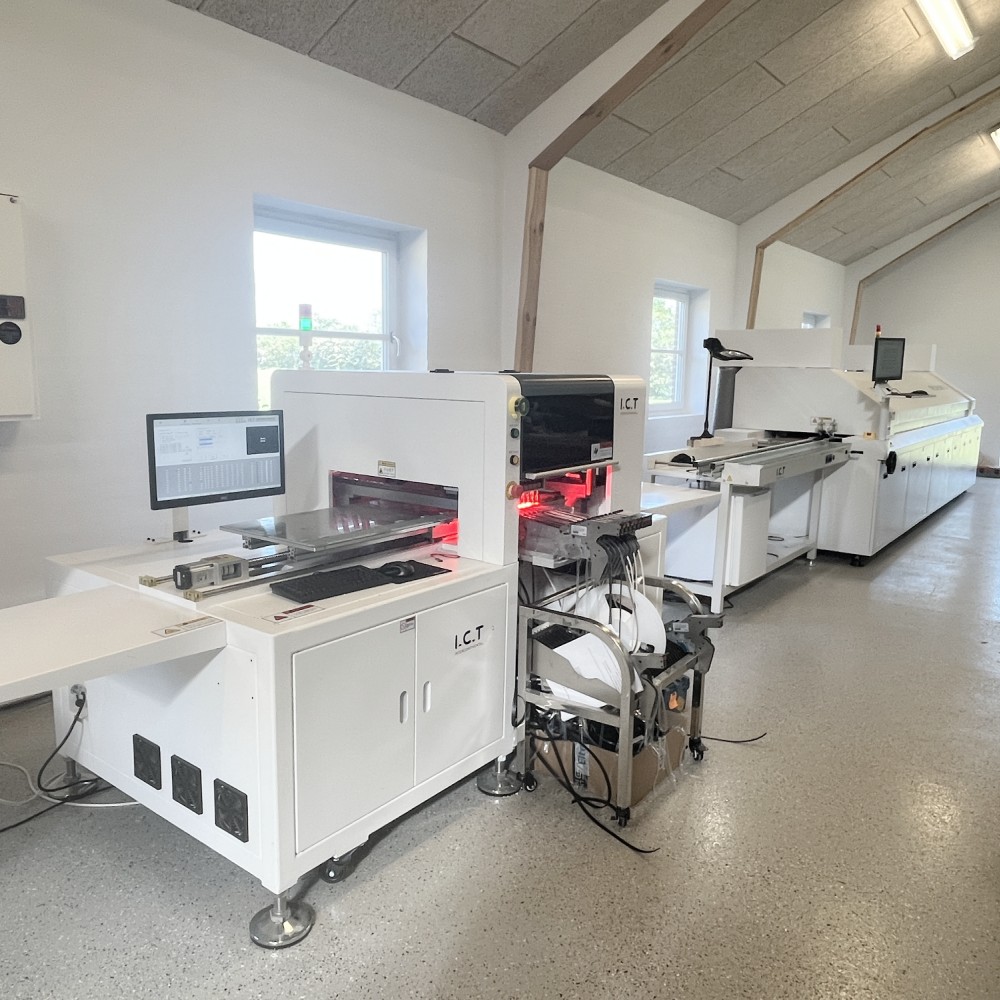

| I.C.T Machine de sérigraphie entièrement automatique SMT PCB
La machine de sérigraphie I.C.T entièrement automatique SMT PCB est une imprimante de pochoirs smt de haute précision automatique conçue pour l'assemblage électronique moderne. Il résout les problèmes de collage manuel avec une automatisation complète, permettant d'obtenir un cycle rapide de 7 secondes et une répétabilité optimale. Cette machine d'impression de circuits imprimés CMS prend en charge l'impression de colle et contrôle les coûts grâce à des processus efficaces. Intégré à Industry 4.0 et MES, il suit les données en temps réel des machines pour réduire les temps de cycle et améliorer le rendement. Idéal pour les domaines de l'électronique grand public, de l'automobile et du LED, il gère les PCB de 50 x 50 mm à 900 x 600 mm. L'étalonnage automatique, la pression réglable et le nettoyage du pochoir garantissent la qualité. L'expertise complète de I.C.T en usine rend cette machine de sérigraphie entièrement automatique SMT PCB facile à installer et à utiliser en toute sécurité.
| Fonctionnalité
La machine de sérigraphie entièrement automatique SMT PCB utilise une raclette à pont en arc avec deux moteurs pas à pas pour une pression stable. Les doubles rails coulissants assurent la précision des mouvements avant et après les impressions. Le feedback en temps réel ajuste automatiquement la pression pour une formation parfaite de la pâte. La précision du positionnement atteint ±0,01 mm, avec une impression à ±0,025 mm. Le système de vision avec lumières coaxiales détecte les marques sur divers PCB comme l'étain ou le cuivre. La séparation programmable contrôle la vitesse et la distance pour plusieurs méthodes. Cette configuration prend en charge des tirages à grand volume dans les applications de machines d'impression de circuits imprimés CMS, réduisant ainsi les défauts et garantissant des dépôts uniformes à chaque fois.
Le transport dans cette imprimante à pochoirs smt automatique utilise une courroie unique pour éviter les problèmes de blocage PCB. Le moteur entraîne une vitesse précise jusqu'à 1 500 mm/s, avec des directions flexibles : gauche-droite ou droite-gauche. Les pinces latérales et le vide maintiennent fermement les planches pour un contact fluide avec le pochoir. La plate-forme s'ajuste sur trois axes avec des moteurs directs pour un alignement rapide et de haute précision. Les broches et blocs magnétiques gèrent le gauchissement à moins de 1 %. La norme SMEMA permet une connexion facile en ligne. Ce système gère des épaisseurs de 0,4 mm à 6 mm, garantissant ainsi des flux de machine de sérigraphie entièrement automatiques SMT PCB fiables et rapides.
Les options de nettoyage incluent le nettoyage à sec, humide et sous vide, ainsi que le nettoyage manuel si nécessaire. Le système de pulvérisation nettoie uniformément de haut en bas, contrôlé par un logiciel pour économiser les matériaux. Le CCD et les pièces de nettoyage séparés facilitent l'accès, avec un échappement puissant pour un aspiration efficace. La vérification au pochoir en option utilise la lumière pour repérer les trous sales et effectuer un nettoyage automatique. Cela empêche l'accumulation de pâte dans la machine de sérigraphie entièrement automatique SMT PCB, maintenant ainsi la qualité sur de longs tirages. La conception nécessitant peu d’entretien avec des pièces importées réduit les temps d’arrêt pour les lignes très fréquentées.
| Spécification
| Modèle | I.C.T - 4034 | I.C.T5134 | I.C.T - 5151 |
| Taille du cadre (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB taille (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direction de transport | Gauche à droite; Droite à gauche; Gauche gauche; Droit à droite | ||
| Système de support | Pin magnétique / Tableau supérieur ajusté / bloc de support | ||
| Système de serrage | Serrage latéral (buse à vide, pression Z rétractable automatisée en option) | ||
| Tête d'imprimante | Deux têtes d'impression motorisées indépendantes | ||
| Type de raclette | Acier inoxydable (standard), plastique | ||
| Système de nettoyage | Sec, humide, vide | ||
| Inspection | Inspection 2D (standard) | ||
| Alimentation électrique | C.A. : 220±10%,50/60HZ,3Kw | ||
| Méthode de contrôle | Contrôle PC | ||
| Dimension (mm) | 1220 * 1355 * 1500 | 1220 * 1355 * 1500 | 1220 * 1550 * 1500 |
| Modèle | I.C.T - 6534 | I.C.T-6561 | I.C.T-9060 |
| Taille du cadre (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB taille (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330 * 1370 * 1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| SMT Liste des équipements de ligne
Notre ligne de production PCBA de haute qualité comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| AOI machine | Inspecte les joints de soudure et les défauts de placement. |
| SPI Machine | Vérifie la hauteur et la qualité de la pâte à souder. |
| Équipement de traçabilité | Enregistre et suit les données de production : Machine de marquage laser /Monteur d'étiquettes/Imprimante à jet d'encre |
| Vidéo de cas de réussite client
En 2025, I.C.T a livré avec succès une ligne de production complète SMT et une ligne DIP à une société ODM en Arabie Saoudite. Deux ingénieurs techniques expérimentés se sont rendus sur le site du Moyen-Orient pour fournir une assistance complète en matière d'installation et de formation. La vidéo montre l'équipe installant la machine de sérigraphie entièrement automatique SMT PCB aux côtés d'autres équipements, garantissant une intégration transparente. Ils ont guidé le personnel local tout au long du fonctionnement, du dépannage et de la maintenance, allant du chargement de la pâte aux cycles de nettoyage. Ce service pratique a aidé le client à lancer rapidement la production, obtenant ainsi des rendements élevés dans l'assemblage de produits électroniques grand public. L'expertise des ingénieurs a résolu les problèmes d'installation sur site, instaurant la confiance et permettant à l'usine de respecter des délais serrés. L'engagement mondial de I.C.T a transformé un projet complexe en un succès sans heurts, prouvant notre dévouement envers nos partenaires étrangers.
| Service après-vente et assistance à la formation
I.C.T fournit des services de bout en bout pour votre machine de sérigraphie entièrement automatique SMT PCB, en commençant par l'analyse et la planification de la demande. L'installation sur site par des experts garantit un démarrage rapide, comme dans notre projet saoudien. La formation comprend le fonctionnement pratique, l'optimisation et la sécurité de votre équipe. Nous proposons une aide à distance 24h/24 et 7j/7 et une réponse rapide aux problèmes, ainsi que des mises à niveau telles que la fourniture de collage automatique ou les liens SPI. Avec 8 bureaux mondiaux, une assistance localisée vous parvient partout. Les programmes de maintenance prolongent la durée de vie des machines grâce à des pièces de qualité. Cette approche complète minimise les risques, réduit les coûts et permet de construire des usines efficaces à partir de zéro.
| Commentaires des clients
'Nos ingénieurs ont salué les solutions rapides sur site de I.C.T lors de la formation au Moyen-Orient.' – Responsable ODM saoudien. 'L'imprimante automatique à pochoirs smt fournit des impressions impeccables, augmentant ainsi la vitesse de notre ligne.' – Client automobile, Europe. 'Emballage sécurisé et équipement protégé grâce à une longue expédition – aucun dommage.' – LED Fabricant, Asie. 'Les réponses rapides aux requêtes nous ont permis de respecter les délais : d'excellents partenaires.' – Entreprise d'électronique, États-Unis. Les clients apprécient nos ingénieurs qualifiés, nos machines fiables, notre transport soigné et notre assistance rapide.
| Certifications et normes
I.C.T est titulaire des normes CE, RoHS et ISO9001 pour répondre aux normes de sécurité et écologiques pour la machine de sérigraphie entièrement automatique SMT PCB. Les brevets couvrent des technologies clés telles que les systèmes de nettoyage et de transport. Les marques importées comme Panasonic garantissent de faibles pannes. Des tests rigoureux en usine garantissent les performances. Ces marques donnent confiance dans un équipement durable et conforme.
| À propos de la société I.C.T et de notre usine SMT
Fondée en 2012, I.C.T compte plus de 25 ans d'expérience dans l'électronique, avec 89 employés et 20 ingénieurs dans des installations de 12 000 m² à Dongguan. Nous servons plus de 1 600 clients dans 72 pays via 8 bureaux. La R&D et la production internes fournissent des solutions complètes SMT, se développant rapidement grâce à des systèmes de qualité stricts. Nous nous concentrons sur l’intégrité, le partage ouvert et l’intégration de l’Industrie 4.0. Cela prend en charge des produits fiables comme notre machine d'impression de circuits imprimés CMS, avec un service localisé mondial pour votre succès.
