| SMT PCB pochoir Présentation de l'imprimante d'écran
L'imprimante d'écran SMT PCB pochoir de I.C.T établit une nouvelle norme en matière d'assemblage PCB fiable. Cette machine d'impression automatique SMT offre une précision de ±0,025 mm et un cycle rapide de 7 secondes, automatisant la pâte à souder pour une meilleure qualité et moins de déchets. Idéal pour les besoins des imprimantes de pochoirs électroniques dans les secteurs LED, automobile et grand public, il comprend l'étalonnage automatique PCB, le contrôle de la pression et le nettoyage du pochoir. Fonctionnant sous Windows 10 avec des composants de grandes marques, il prend en charge Industry 4.0 et MES pour les usines intelligentes. Cette machine d'impression sérigraphique à pochoir entièrement automatique SMT PCB garantit des performances stables et à haut rendement pour une production diversifiée.
| Fonctionnalité
La sérigraphie SMT PCB pochoir atteint une précision de répétition de ±0,01 mm et une précision d'impression de ±0,025 mm. Cela garantit une pâte à souder parfaite sur chaque carte, minimisant ainsi les défauts. Le système de vision avec des lumières coaxiales lumineuses détecte les marques sur divers PCB comme les types FPC ou étamés. Il est idéal pour les travaux à pas fin dans les imprimantes de pochoirs automatiques, prenant en charge une sortie de haute qualité dans les lignes très fréquentées.
Cette imprimante prend en charge les PCB de 50 x 50 mm à 900 x 600 mm, avec une épaisseur réglable et un gauchissement inférieur à 1 %. Le positionnement multiple et le serrage sous vide maintiennent les planches stables. Il fonctionne pour les téléviseurs LCD, les éclairages LED et l'électronique automobile, ce qui le rend flexible pour différentes industries utilisant une machine d'impression à écran au pochoir entièrement automatique SMT PCB.
Le nettoyage automatique à sec, humide ou sous vide maintient les pochoirs impeccables dans l'imprimante d'écran SMT PCB pochoir. Le logiciel contrôle l’utilisation du matériel, économisant ainsi du temps et des coûts. Cette fonctionnalité empêche l’accumulation de pâte, garantissant des impressions propres à chaque cycle. Il s'agit d'un avantage clé pour un fonctionnement fiable et nécessitant peu d'entretien dans les configurations automatiques de machines d'impression SMT.
| Spécification
| Modèle | I.C.T - 4034 | I.C.T5134 | I.C.T - 5151 |
| Taille du cadre (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB taille (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direction de transport | Gauche à droite; Droite à gauche; Gauche gauche; Droit à droite | ||
| Système de support | Pin magnétique / Tableau supérieur ajusté / bloc de support | ||
| Système de serrage | Serrage latéral (buse à vide, pression Z rétractable automatisée en option) | ||
| Tête d'imprimante | Deux têtes d'impression motorisées indépendantes | ||
| Type de raclette | Acier inoxydable (standard), plastique | ||
| Système de nettoyage | Sec, humide, vide | ||
| Inspection | Inspection 2D (standard) | ||
| Alimentation électrique | C.A. : 220±10%,50/60HZ,3Kw | ||
| Méthode de contrôle | Contrôle PC | ||
| Dimension (mm) | 1220 * 1355 * 1500 | 1220 * 1355 * 1500 | 1220 * 1550 * 1500 |
| Modèle | I.C.T - 6534 | I.C.T-6561 | I.C.T-9060 |
| Taille du cadre (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB taille (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330 * 1370 * 1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.

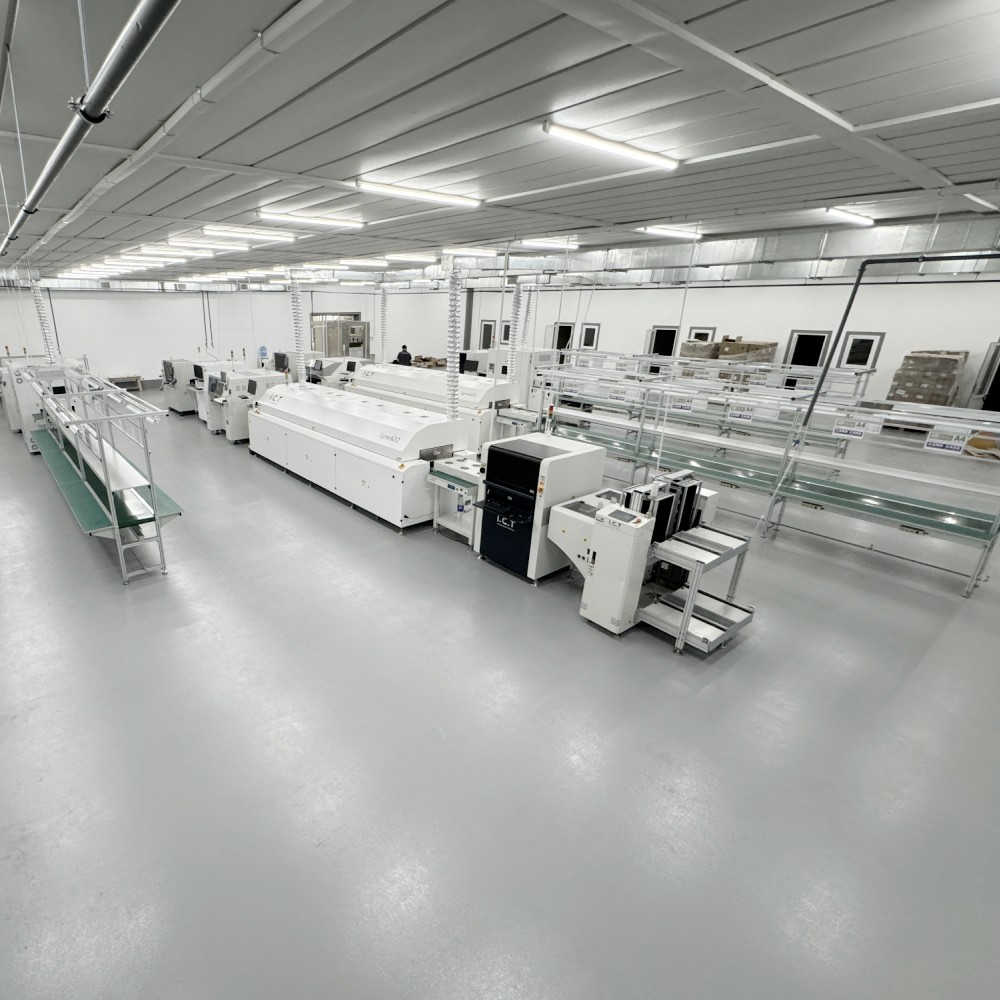

| SMT Liste des équipements de ligne
Notre ligne de production PCBA de haute qualité comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| AOI machine | Inspecte les joints de soudure et les défauts de placement. |
| SPI Machine | Vérifie la hauteur et la qualité de la pâte à souder. |
| Équipement de traçabilité | Enregistre et suit les données de production : Machine de marquage laser /Monteur d'étiquettes/Imprimante à jet d'encre |
| Vidéo de réussite client
En 2025, l'ingénieur I.C.T Tony a rendu visite à un client en Ouzbékistan pour une inspection et une formation sur leurs nouvelles lignes SMT et DIP avec périphériques. Notre équipe a expliqué en détail les principes, le fonctionnement et la maintenance de l'équipement. Le client a activement discuté et noté les points. Pour les programmations délicates, nous avons démontré à plusieurs reprises, expliqué patiemment et encouragé la pratique pratique jusqu'à ce qu'ils la maîtrisent efficacement. Ils ont salué notre professionnalisme et notre dévouement. Après une semaine, le client a tout exploité et entretenu en toute confiance, complétant avec succès l'acceptation et la formation.
| Service après-vente et assistance à la formation
I.C.T fournit un service complet et une formation pour l'imprimante d'écran SMT PCB pochoir. Nous nous occupons de l’installation, de la maintenance et d’une assistance rapide dans le monde entier. La formation couvre l’utilisation facile de Windows 10, ses fonctionnalités et les meilleures pratiques. Avec plus de 25 ans d'expertise, nos ingénieurs optimisent les lignes et résolvent les problèmes rapidement. Cela garantit un succès de production fluide et à long terme pour chaque client.
| Commentaires des clients
Les clients sont ravis de notre sérigraphe SMT PCB pochoir et de notre équipe ! Ils félicitent les ingénieurs pour leur aide experte et leurs réponses rapides. La stabilité et la précision de la machine méritent les meilleures critiques. Un emballage sécurisé et une livraison rapide sont également appréciés. La résolution rapide des problèmes permet à tout le monde de rester satisfait et soutenu.
| Certifications et normes
Les produits I.C.T, y compris l'imprimante d'écran SMT PCB pochoir, détiennent CE, RoHS, ISO9001 et plusieurs brevets. Ceux-ci prouvent notre concentration sur la sécurité, l'environnement, la qualité et l'innovation pour des performances fiables.
| À propos de la société I.C.T et de notre usine SMT
I.C.T est leader dans les solutions électroniques avec plus de 25 ans d'expérience dans la recherche et le développement et la production. Notre grande équipe se développe rapidement et sert plus de 1 600 clients dans 72 pays. L'usine de Dongguan utilise des tests stricts et des systèmes de qualité pour une fiabilité optimale. Nous proposons une technologie mondiale avancée pour une fabrication efficace.
