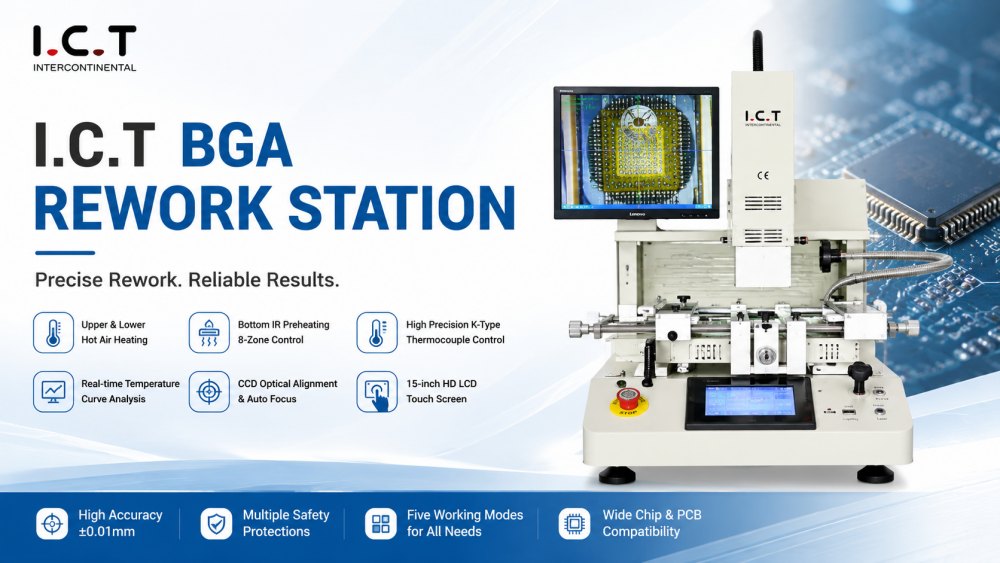

Les composants BGA nécessitent une gestion thermique précise et un positionnement précis pour une réparation réussie. La station de retouche BGA est conçue pour la reprise rapide et fiable des PCB, des cartes d'ordinateurs portables et des modules LED. Il intègre le chauffage infrarouge, l'alignement optique CCD et le contrôle automatique de la courbe de température pour obtenir des résultats reproductibles. Grâce à ses capacités de préchauffage et de refusion multizones, la station réduit le risque de dommages PCB tout en garantissant une reprise efficace des composants. I.C.T BR-120 BGA Rework Station offre aux opérateurs une plate-forme stable et conviviale qui améliore l'efficacité des réparations et garantit la qualité des applications électroniques de grande valeur.
La station de retouche IR Automatic Quick BGA pochoir fournit un chauffage précis pour les composants BGA. Le système infrarouge multizone garantit une température uniforme sur tout le PCB, minimisant ainsi le stress thermique tout en maintenant la précision du soudage. Les opérateurs peuvent programmer des courbes de température et surveiller le chauffage en temps réel, permettant ainsi des reprises stables et reproductibles.
La station de retouche infrarouge BGA comprend un alignement optique CCD de haute précision qui identifie les positions des composants BGA avant la refusion. Cela garantit un placement précis, réduit les erreurs d’alignement et prend en charge une qualité de réparation constante. Pour les ordinateurs portables ou les PCB haute densité, un alignement précis est essentiel pour une soudure fiable.
La station comporte des zones de chauffage supérieure et inférieure pour le préchauffage PCB et la refusion contrôlée. Les paramètres de chauffage réglables s'adaptent à différentes tailles de cartes et types de composants. L'approche multizone réduit le risque de déformation de la carte, améliore le flux de soudure et améliore le taux global de réussite des réparations.
Les opérateurs peuvent surveiller la température, l’alignement et le processus de refusion via l’interface à écran tactile de 15 pouces. Des profils programmables pour différentes tailles BGA permettent une configuration rapide et des opérations de réparation reproductibles. L'interface prend en charge un flux de travail efficace et réduit la courbe d'apprentissage pour les techniciens des laboratoires de maintenance électronique.
| Spécification:
| Valeur | de spécification |
|---|---|
| Modèle | I.C.T BR-120 BGA Station de recouvrement |
| Alimentation électrique | C.A. : 220±10%, 50/60Hz, 2Kw |
| Méthode de contrôle | Contrôle API |
| Dimensions (mm) | L900 * W850 * H750, personnalisable |
| Poids environ | 300 kg |
| PCB Taille maximale | 350*350mm |
| Zone de retouche | 120*120mm |
| Contrôle de la température | Courbe programmable indépendante du chauffage supérieur/inférieur |
| Type de chauffage | Infrarouge (IR) |
| Système optique | Alignement de la vision CCD |
| Système de préchauffage | Préchauffeur multizone PCB |
| Contrôle de refusion | Contrôle automatique de la température PID |
| Hauteur maximale des composants | 15mm |
| Buse/système de prélèvement | Buse réglable, aspiration sous vide |
| Interface d'exploitation | Écran tactile, convivial |
| Fonctionnalités facultatives | Positionnement laser, inspection de pâte à braser, extraction de fumées |
