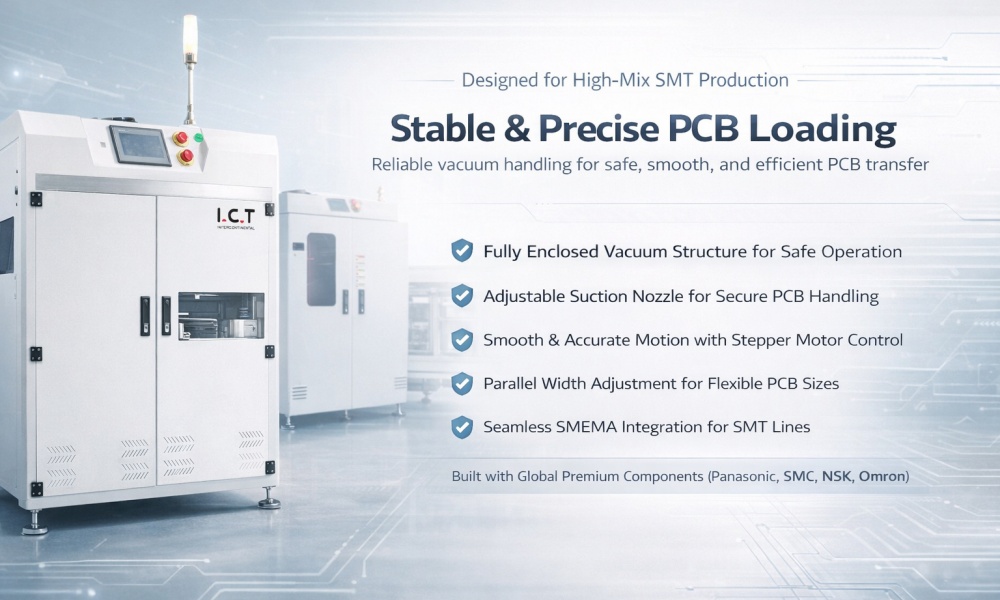

| Type à vide nu PCB Loader
Le type à vide nu PCB Loader est conçu pour être utilisé dans les lignes de production automatisées SMT, offrant un chargement PCB précis et efficace. Il dispose d'une puissance d'aspiration réglable, garantissant une manipulation sûre pour une variété de types de PCB, tandis que son fonctionnement à grande vitesse réduit les temps d'arrêt et augmente l'efficacité de la production. Ce chargeur s'intègre facilement à d'autres équipements grâce à son interface SMEMA, ce qui en fait un excellent choix pour les lignes de production automatisées. Sa conception personnalisable le rend adaptable à divers environnements de production, garantissant ainsi une adaptation parfaite à votre configuration de fabrication.
| Technologie avancée de vide et de serrage
Le type à vide nu PCB Loader garantit que les PCB sont transportés en toute sécurité à travers la chaîne de production sans risque de dommages. Utilisant une technologie de contrôle du vide de haute précision, il garantit une manipulation fluide et stable, ce qui est crucial pour maintenir une qualité de produit constante tout au long du processus de production.
Conçu pour la polyvalence, le chargeur PCB ajuste automatiquement sa force d'aspiration en fonction de la taille et de l'épaisseur de chaque PCB. Ce réglage dynamique de l'aspiration garantit que le chargeur peut gérer facilement un large éventail de types de panneaux, ce qui lui permet de répondre aux exigences des environnements de production à volume élevé et à forte mixité.
Les capacités à grande vitesse du chargeur permettent des temps de transfert rapides, réduisant ainsi le cycle de production global. Cela contribue à une plus grande efficacité de la ligne et à une réduction des temps d'arrêt, garantissant ainsi le bon fonctionnement du processus de production et sa capacité maximale tout au long de la journée.
Le type à vide nu PCB Loader est équipé d'interfaces de communication SMEMA, permettant une intégration transparente avec d'autres équipements SMT tels que des machines de transfert, des fours de refusion et des systèmes AOI. Cette intégration garantit que l'ensemble de la chaîne de production fonctionne en harmonie, améliorant ainsi l'efficacité et réduisant le besoin d'intervention manuelle.
La hauteur de transport du chargeur peut être personnalisée pour s'adapter à différents environnements de production, ce qui en fait un choix polyvalent pour les usines ayant un espace limité ou des besoins de configuration spécifiques. Cette possibilité de réglage garantit que le chargeur s'intègre facilement dans votre ligne SMT existante, quelle que soit la disposition du sol.
| Spécification
| Article | Vide translationnel Loader | Vide et chargeur Loader | ||
|---|---|---|---|---|
| Modèle | VL330 | VL460 | VL1200 | VM330 |
| Dimensions (mm) | 600 × 1002 × 1300 | 800 × 1270 × 1300 | 1450 × 1200 × 1300 | 650 × 1050 × 1300 |
| PCB Taille (mm) | 50 × 50 ~ 450 × 330 | 50 × 50 ~ 530 × 460 | 50 × 50 ~ 1200 × 350 (personnalisable) | 50 × 50 ~ 450 × 330 |
| PCB Capacité | 400 pièces (0,6 mm d'épaisseur) | 400 pièces (0,6 mm d'épaisseur) | 100 pièces (0,6 mm d'épaisseur) | 400 pièces (0,6 mm d'épaisseur) |
| Temps de cycle | Env. 12 secondes ou préciser | Env. 12 secondes ou préciser | Env. 15 secondes ou préciser | Env. 12 secondes ou préciser |
| Système de contrôle | CLu | CLu | CLu | CLu |
| Pouvoir | Max 150 VA | Max 150 VA | Max 150 VA | Max 150 VA |
| Alimentation aérienne | 4 à 6 bars, 10 L/min | 4 à 6 bars, 10 L/min | 4 à 6 bars, 10 L/min | 4 à 6 bars, 10 L/min |
| Hauteur du transport | 900 ± 20 mm (personnalisable) | 900 ± 20 mm (personnalisable) | 900 ± 20 mm (personnalisable) | 900 ± 20 mm (personnalisable) |
| PCB Direction | De gauche à droite ou de droite à gauche | De gauche à droite ou de droite à gauche | De gauche à droite ou de droite à gauche | De gauche à droite ou de droite à gauche |
| Communication | SMEMA (Entrée et Sortie) | SMEMA (Entrée et Sortie) | SMEMA (Entrée et Sortie) | SMEMA (Entrée et Sortie) |
| Alimentation électrique | Monophasé AC 220 V 50/60 Hz (Option : 110 V–380 V) | Monophasé AC 220 V 50/60 Hz (Option : 110 V–380 V) | Monophasé AC 220 V 50/60 Hz (Option : 110 V–380 V) | Monophasé AC 220 V 50/60 Hz (Option : 110 V–380 V) |
| Poids | 130kg | 150kg | 380 kg | 120 kg |
| Option | Réglage automatique de la largeur | Réglage automatique de la largeur | Réglage automatique de la largeur | Réglage automatique de la largeur |
| Équipement SMT associé
Pour construire une ligne de production SMT clé en main complète, I.C.T propose une gamme complète de machines compatibles. Nos solutions comprennent des imprimantes automatiques, , des machines de transfert à grande vitesse, , des fours de refusion , AOI , des convoyeurs, des dépanéliseurs et des PCB machines de déchargement . Tous les équipements sont conçus pour fonctionner ensemble de manière fluide, aidant ainsi les clients à créer des configurations efficaces et peu encombrantes, telles que des lignes en forme de U, qui s'adaptent aux usines étroites tout en maintenant un rendement élevé.
| Projet client réussi en Arabie Saoudite
En septembre 2025, des ingénieurs I.C.T se sont rendus en Arabie Saoudite pour assister un client dans son installation et sa formation.
Le client, un fabricant d'éclairage domestique LED, avait besoin d'une ligne de production SMT entièrement automatisée. Nous avons fourni une solution comprenant 13 machines, d'une longueur totale d'environ 29 mètres. Cependant, l’espace disponible n’était que de 21 mètres de long et 5 mètres de large. Après consultation, nous avons conçu la ligne de production en forme de U, de 16 mètres de long et 2,7 mètres de large. Après 2 jours d'installation et 6 jours de formation et de support technique, le système a été remis avec succès au client.
| Service professionnel et formation
I.C.T offre un accompagnement complet pour garantir le bon fonctionnement de votre ligne de production SMT. Nos services comprennent l'installation et le débogage des équipements, ainsi qu'une formation approfondie sur le fonctionnement et la maintenance des machines. Nous fournissons une assistance technique à distance 24h/24 et 7j/7 pour résoudre rapidement tout problème. De plus, des services de maintenance réguliers sont disponibles pour maintenir votre équipement en état de fonctionnement optimal, en minimisant les temps d'arrêt et en prolongeant la durée de vie de vos machines.
| Ce que disent nos clients
'I.C.T L'équipement et le service sont de premier ordre. Le processus d'installation et de formation a été efficace et l'équipe d'assistance technique est toujours réactive. Notre efficacité de production s'est considérablement améliorée depuis l'installation du type à vide nu PCB Loader.' — LED Fabricant d'éclairage, Arabie Saoudite
'La précision du chargeur et la facilité d'intégration avec notre ligne existante en ont fait le bon choix pour nos besoins. Il a fonctionné de manière fiable dans notre environnement de production à haut volume.' — Fabricant d'électronique grand public.
| Certifications de qualité
Les produits de I.C.T sont internationalement reconnus et certifiés pour répondre à des normes élevées, notamment :
Certification CE
Gestion de la qualité ISO 9001
Conformité RoHS
Certification UL
Ces certifications garantissent la plus haute qualité, vous donnant confiance dans les performances et la sécurité de nos équipements.
| À propos de I.C.T – Votre partenaire fiable SMT
I.C.T est l'un des principaux fabricants d'équipements SMT, fournissant des solutions complètes pour la fabrication électronique. Notre gamme de produits comprend des machines de transfert, des fours de refusion, des imprimantes automatisées et des chargeurs PCB. Avec une solide équipe de R&D et des installations de fabrication de pointe, nous nous engageons à produire des équipements fiables et performants. Nos produits sont conçus avec les dernières technologies et bénéficient d'un support mondial pour garantir le bon fonctionnement de votre ligne de production, quel que soit son emplacement.
