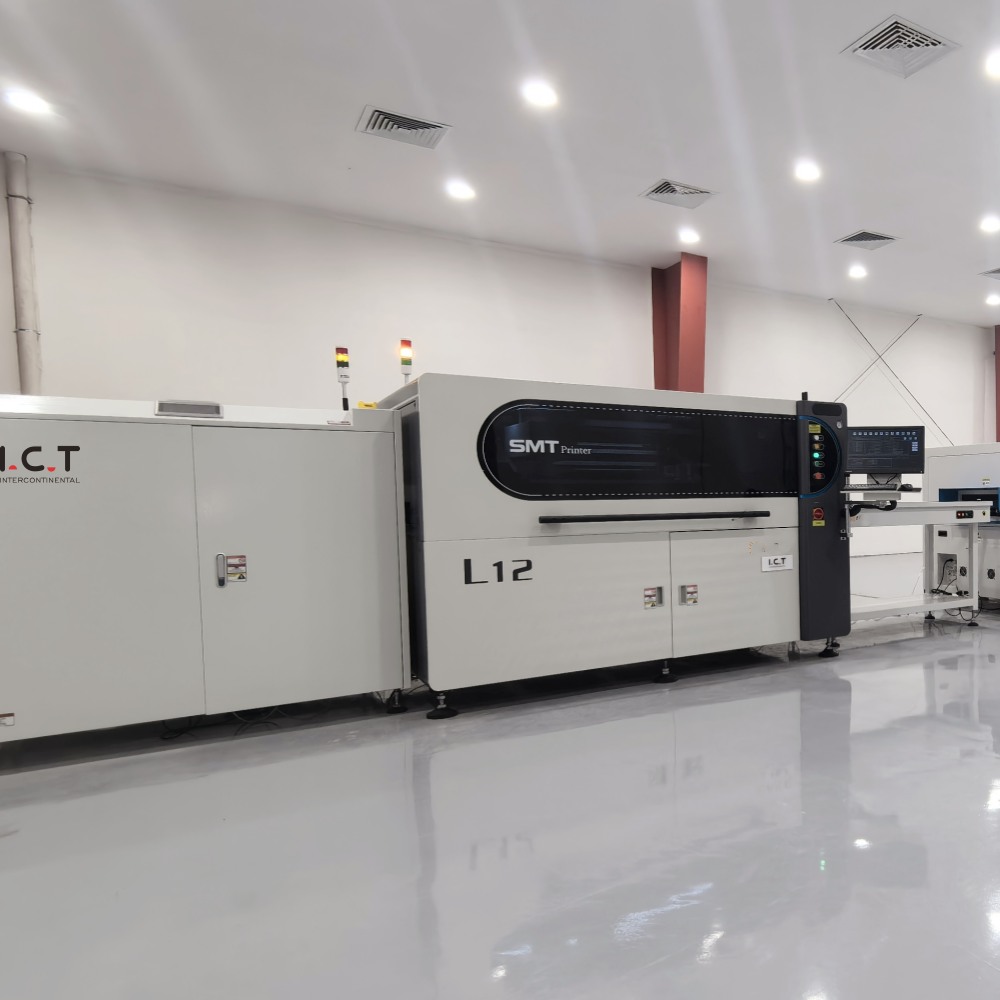

| Machine d'impression de pâte à souder entièrement automatique pochoir
La I.C.T-1200 est une imprimante de pâte à souder entièrement automatique de haute précision pochoir conçue pour les produits LED et de grande taille. Il atteint le zéro défaut grâce à une automatisation avancée et à l’intégration MES. Les principales fonctionnalités incluent une précision de répétition de ± 0,015 mm, un calibrage automatique et une prise en charge de l'impression de colle. Cette imprimante SMT PCB pochoir gère des PCB jusqu'à 1 500 x 450 mm, garantissant une production stable. Avec des composants importés et des brevets originaux, il offre des performances fiables pour la fabrication électronique. Une opération facile via l’interface Windows 10 accélère la configuration. Idéal pour les téléviseurs LCD, l'électronique automobile et les PCB généraux.
| Fonctionnalité
Haute précision de positionnement
L'imprimante de pâte à souder entièrement automatique pochoir offre un positionnement répété à ± 0,015 mm et une précision d'impression de 0,03 mm. Le système de vision avancé avec lumière coaxiale identifie divers points de marquage sur des PCB étamés ou en cuivre. Cela garantit un alignement parfait à chaque fois, réduisant ainsi les défauts dans les productions à grand volume. Convient aux planches fines ou déformées.
Systèmes de contrôle automatique
Cette imprimante à pâte à souder SMT propose un calibrage automatique PCB, un réglage de la pression de la raclette, une impression et un nettoyage du pochoir. Les moteurs programmables contrôlent la vitesse et la distance de séparation pour un démoulage multi-méthodes. Il permet de réduire les coûts en améliorant l'efficacité et le contrôle qualité des chaînes d'assemblage LED.
Tête d'impression suspendue
Tête suspendue développée indépendamment avec équilibrage automatique de la pression. Prend en charge les commentaires en temps réel pour une formation de pâte précise. Les moteurs pas à pas doubles assurent une pression stable, idéale pour une application précise de pâte à souder sur de grands PCB.
Un système de courroie unique empêche le PCB de coller, avec un contrôle précis du moteur pour la vitesse et la position. Les pinces latérales et le vide en option maintiennent fermement les planches, assurant un contact fluide avec le pochoir. Les directions flexibles s'adaptent à n'importe quelle configuration de ligne SMT.
Offre des modes de nettoyage sec, humide ou manuel. La conception CCD séparée et le système de pulvérisation utilisent efficacement l'alcool et le papier. Un puissant système d'aspiration sous vide maintient l'imprimante de pâte à souder entièrement automatique propre, minimisant ainsi les temps d'arrêt.
| Spécification
| Modèle | I.C.T - 4034 | I.C.T5134 | I.C.T - 5151 |
| Taille du cadre (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB taille (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direction de transport | Gauche à droite; Droite à gauche; Gauche gauche; Droit à droite | ||
| Système de support | Pin magnétique / Tableau supérieur ajusté / bloc de support | ||
| Système de serrage | Serrage latéral (buse à vide, pression Z rétractable automatisée en option) | ||
| Tête d'imprimante | Deux têtes d'impression motorisées indépendantes | ||
| Type de raclette | Acier inoxydable (standard), plastique | ||
| Système de nettoyage | Sec, humide, vide | ||
| Inspection | Inspection 2D (standard) | ||
| Alimentation électrique | C.A. : 220±10%,50/60HZ,3Kw | ||
| Méthode de contrôle | Contrôle PC | ||
| Dimension (mm) | 1220 * 1355 * 1500 | 1220 * 1355 * 1500 | 1220 * 1550 * 1500 |
| Modèle | I.C.T - 6534 | I.C.T-6561 | I.C.T-9060 |
| Taille du cadre (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB taille (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330 * 1370 * 1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| SMT Liste des équipements de ligne
Notre ligne de production PCBA de haute qualité comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|
| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| Prendre et placer la machine | Monte les composants sur les PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| AOI machine | Inspecte les joints de soudure et les défauts de placement. |
| SPI Machine | Vérifie la hauteur et la qualité de la pâte à souder. |
Inspecte l’intégrité des joints de soudure internes et détecte les défauts cachés. | |
| Équipement de traçabilité | Enregistre et suit les données de production : machine de marquage laser/ monteur d'étiquettes /imprimante à jet d'encre |
| Vidéo de réussite client
En septembre 2025, des ingénieurs I.C.T ont visité une usine d'éclairage domestique LED pour l'installation et la formation. Le client avait besoin d'une ligne complète SMT avec 13 machines, totalisant 29 mètres, mais l'espace était limité à 21x5 mètres. Nous l'avons redessiné en forme de U, s'adaptant parfaitement à 16 x 2,7 mètres. Après 2 jours d'installation et de débogage, ainsi que 6 jours de formation pratique et d'assistance, la ligne a fonctionné sans problème. Cette imprimante de pâte à souder de haute précision s'est intégrée de manière transparente, augmentant ainsi leur efficacité de production LED.
| Service après-vente et assistance à la formation
I.C.T fournit une assistance complète, y compris l'installation, la maintenance et la formation sur site. Nos ingénieurs proposent une analyse de la demande, une planification des lignes et une optimisation des processus. Avec des centres de service mondiaux, nous garantissons une réponse et des mises à niveau rapides. La formation couvre le fonctionnement, le dépannage et la sécurité de votre équipe.
| Commentaires des clients
Les clients apprécient les conseils experts de nos ingénieurs et la résolution rapide des problèmes. Ils font l'éloge de la machine d'impression fiable et entièrement automatique de pâte à souder pochoir pour ses performances stables. Un emballage sécurisé évite les dommages pendant le transport. Des réponses rapides aux problèmes assurent le bon déroulement de la production.
| Certifications et normes
I.C.T détient les certifications CE, RoHS et ISO9001 pour la qualité et la sécurité. Plusieurs brevets couvrent les systèmes de nettoyage, de distribution et d’évitement des collisions. Ceux-ci garantissent des équipements conformes et innovants pour les marchés mondiaux.
| À propos de la société I.C.T et de notre usine
I.C.T dispose d'une R&D et d'une production internes avec plus de 89 employés et une croissance rapide. Nous servons plus de 1 600 clients dans 72 pays. Les usines disposent de systèmes de tests et de gestion de la qualité stricts. Cela garantit des solutions SMT fiables dans le monde entier.
