YSM10
Yamaha
| Quantité: | |
|---|---|

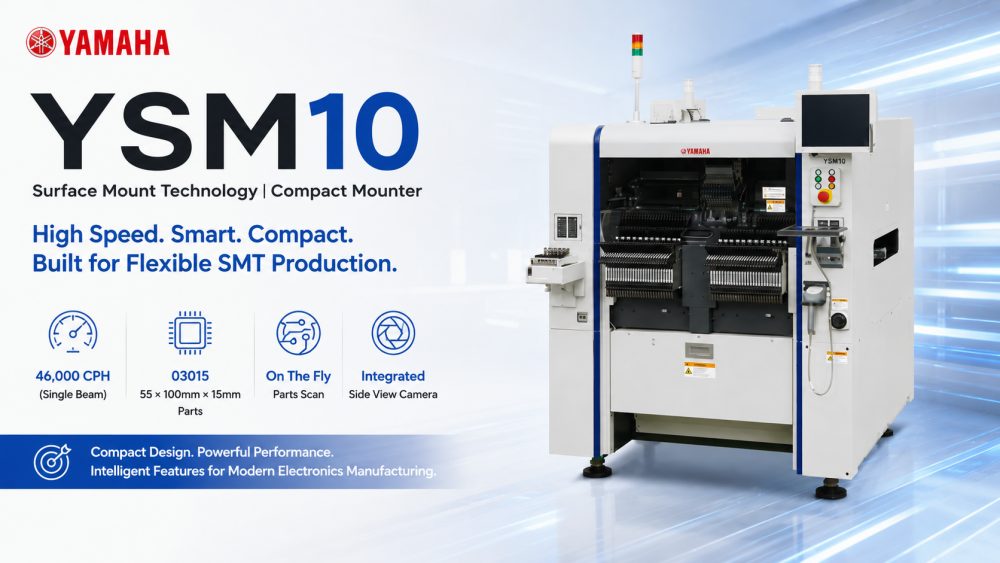

| Monteur compact haute vitesse SMT
Le YSM10 de Yamaha combine vitesse, précision et compacité dans une seule solution de sélection et de placement SMT. Conçu pour les tailles petites à moyennes PCB, il gère efficacement des composants allant des puces 0201 aux pièces plus grandes. La machine offre des configurations multi-têtes flexibles et des systèmes de vision intégrés, garantissant une productivité élevée avec un temps de configuration minimal. YSM10 est idéal pour les usines nécessitant un assemblage SMT fiable sans occuper un grand espace de production.
| Caractéristiques du produit
Montage un par un à grande vitesse
Les têtes à faisceau unique du YSM10 prélèvent et placent les composants à grande vitesse, atteignant jusqu'à 46 000 CPH dans des conditions optimales. Son entraînement rotatif garantit une précision constante tout en réduisant les temps d'arrêt lors des changements de buses.
Caméra de vue latérale intégrée
Équipé d'une caméra de vue latérale intégrée, YSM10 détecte automatiquement les hauteurs et les positions des pièces, garantissant un placement précis. La caméra prend en charge l'inspection des composants à la volée pour un assemblage de haute qualité.
Alimentateur Super Loading
L'innovation du chargeur Super Loading élimine les temps d'arrêt pour le réapprovisionnement du chargeur. Les opérateurs peuvent charger rapidement les composants sans interrompre la production, améliorant ainsi l'efficacité globale de la ligne.
| Spécification
| Modèle | YSM10 | |
| Applicable PCB | L 510 x L 460mm - L 50 x L 50mm * Nous consulter pour les dimensions de planches dépassant les dimensions L510 | |
| Capacité de montage | Tête HM (10 buses) Spec. | Tête HM5 (5 buses) Spec. |
| 46 000CPH (les conditions optimales de l'entreprise) | 31 000CPH (Conditions optimales de l'entreprise) | |
| Composants applicables | 03015-W 55 x L 100 mm (reconnaissance divisée pour plus de W 45 mm), H : 15 mm ou moins * Exigence de plusieurs caméras (en option) pour les composants de plus de 6,5 mm de hauteur ou de plus de 12 mm de taille carrée | |
| Précision de montage | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Nombre de types de composants | Plaque de réglage : 96 types maximum (conversion d'alimentateur de bande de 8 mm de largeur) Plateau : 15 types (équipement sATS 15, Max, JEDEC) | |
| Alimentation électrique | CA triphasé 200/208/220/240/380/400/416 V ±10 % 50/60 Hz | |
| Source d'alimentation en air | 0,45 MPa ou plus, état propre et sec | |
| Dimension externe | L 1 254 x L 1 440 x H 1 445 mm (hors saillies) | |
| Poids | 1 270 kg | |
* Les spécifications et l'apparence sont sujettes à changement sans préavis.
* Contactez I.C.T pour plus de détails.
| SMT Liste des équipements de ligne
Le Σ-G5SⅡ est généralement intégré dans une ligne de production complète SMT comprenant une imprimante de pâte à souder, un système d'inspection SPI, un four de refusion, une machine d'inspection AOI et un équipement de manutention PCB. I.C.T propose une intégration complète couvrant les solutions SMT, DIP, de revêtement et d'automatisation d'usine intelligente pour aider les clients à construire des systèmes de fabrication électronique efficaces et évolutifs dans le monde entier.
| Vidéo de réussite client
Au Kazakhstan, I.C.T a livré avec succès une ligne complète SMT pour la production d'alimentations électriques, comprenant un chargeur SMT, une imprimante entièrement automatique, un four de refusion, un convoyeur et un AOI hors ligne. Les ingénieurs I.C.T ont assuré l'installation et la formation sur site, garantissant que la ligne atteint des performances optimales. Le client a loué la qualité de l'équipement et le support : 'Toutes les machines proviennent de Chine I.C.T. Bonne qualité et prix. Merci Andy et Billy d'avoir construit cette ligne et de nous avoir formés à l'utilisation de ces machines.'
| Service et assistance à la formation
I.C.T fournit des services complets d'installation, de mise en service et de formation pour tous les équipements SMT. Les ingénieurs guident les clients dans la configuration, l'exploitation, la maintenance et le dépannage. Notre objectif est de garantir que les opérateurs peuvent gérer de manière indépendante la ligne SMT en toute confiance et atteindre une production optimale dès le premier jour.
| Éloge du client
Les clients félicitent constamment I.C.T pour son support technique rapide, ses expéditions bien emballées et son équipement de haute qualité. Les ingénieurs sont reconnus pour leur professionnalisme et leur formation efficace. Les commentaires soulignent la fiabilité des machines I.C.T, leur facilité d'utilisation et leur réponse rapide aux défis de production.
| Notre certification
Toutes les machines I.C.T Yamaha SMT, y compris la YSM10, portent des brevets CE, RoHS, ISO9001 et exclusifs. Ces certifications garantissent le respect des normes internationales de sécurité et de qualité, donnant aux clients confiance dans les performances et le respect des réglementations.
