I.C.T-510
I.C.T
PCB Laser Marking
| Quantité: | |
|---|---|

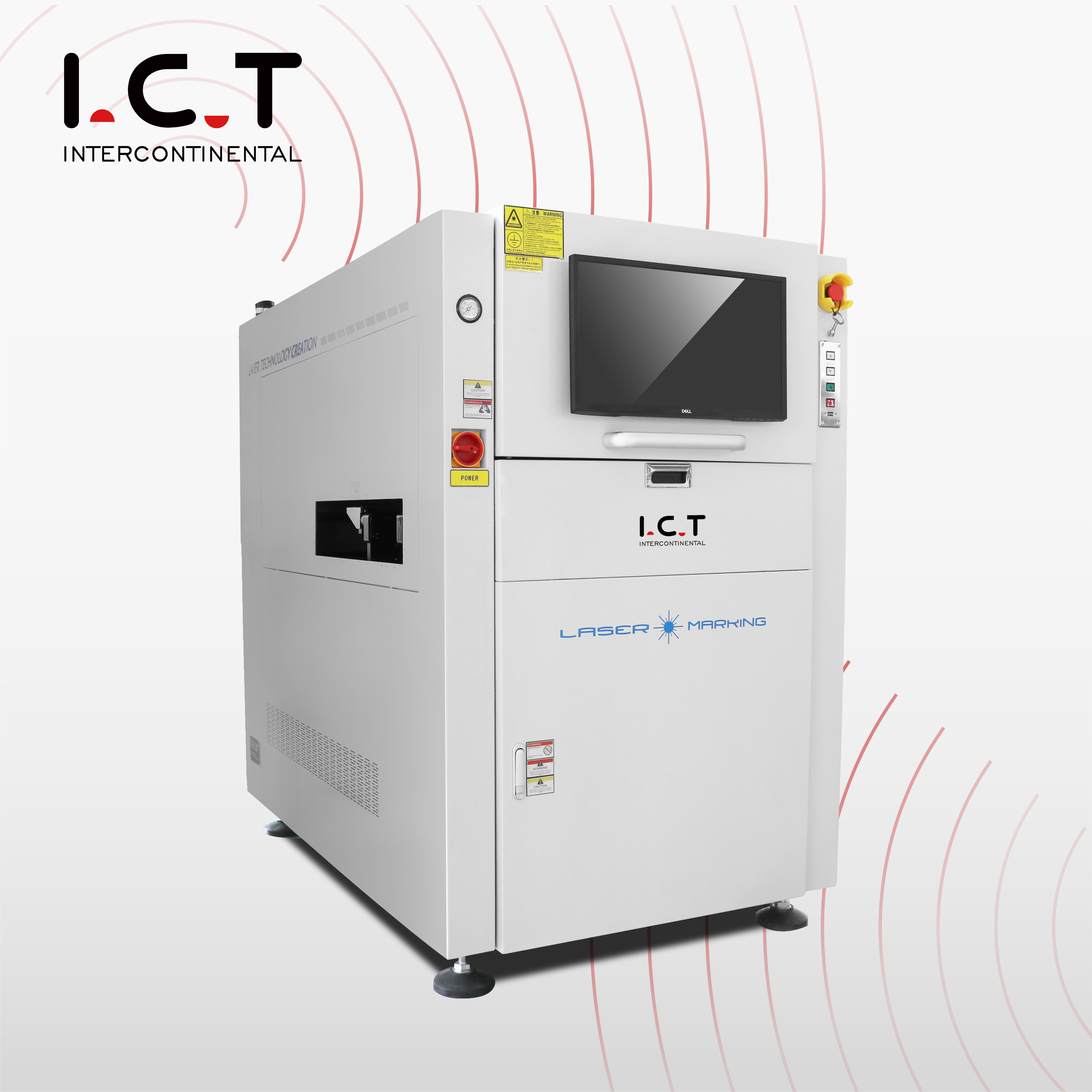

| Machine de marquage laser CO2
La machine de marquage laser CO2 I.C.T permet un marquage stable, rapide et précis pour les PCB. Il prend en charge les types de laser UV, vert, fibre et CO2, capables d'imprimer des codes QR, des codes-barres et des graphiques sur les surfaces supérieure et inférieure PCB. Le logiciel permet la configuration des tâches, la lecture automatique du code et les notifications d'alarme pour les marques illisibles. Grâce à l'intégration MES et ERP, la machine enregistre et renvoie les données de production en temps réel. Idéal pour les fabricants de produits électroniques nécessitant un marquage PCB fiable, rapide et traçable.
| Caractéristique de la machine de marquage laser SMT
Capacité multi-laser
Prend en charge les lasers CO2, fibre, UV et vert. Chaque laser est calibré en usine avec un réglage automatique de l'axe Z. Convient à divers matériaux PCB, du FR4 aux surfaces métalliques et plastiques.
Marquage rapide et précis
Equipé d'un miroir vibrant à grande vitesse et d'un système de positionnement CCD. La précision du marquage atteint ±0,05 mm, garantissant que chaque code, texte ou logo est précis et lisible.
Logiciel intégré et automatisation
Le logiciel permet une édition facile des tâches, un positionnement multipoint et une intégration MES/ERP. La lecture automatique des codes enregistre les résultats et déclenche des alarmes en cas d'erreur de marquage, réduisant ainsi les erreurs et améliorant la traçabilité.
Fonctionnement respectueux de l'environnement
Aucun consommable, sans entretien et sans danger pour l'environnement. Les fonctions anti-réimpression empêchent les marques en double. Les modes hors ligne et en ligne sont pris en charge pour une production flexible.
| SMT Spécifications de la machine de marquage laser
| Article | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| PCB Fonction de retournement | À l'intérieur du PCB Flipper | À l'intérieur du PCB Flipper | N / A | N / A |
| Taille max PCB | L380×L380mm | L510×L450mm | L510×L400mm | L510×L460mm |
| Plage de marquage | 280×380mm | 460×450mm | 430×400mm | 510×460mm |
| Dimension | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054×1568×1523mm | 1054×1470×1523mm |
| Poids | 700Kg | 800Kg | 750Kg | 800Kg |
| PCB Épaisseur | 0,5 à 5 mm | 0,5 à 10 mm | 0,5 à 5 mm | 0,5 à 10 mm |
| Vitesse de marquage | <7000 mm/s | <7000 mm/s | <6000 mm/s | <6000 mm/s |
| Type de laser | Laser UV, Laser vert, Laser à fibre, Laser CO2 | |||
| Longueur d'onde laser | UV : 355 nm, Vert : 532 nm, Fibre : 1064 nm, CO2 : 10600 nm | |||
| Puissance laser | UV : 3W (option 5/10W), Vert : 10W, Fibre : 20W, CO2 : 30W | |||
| Levage laser sur l'axe Z | Automatique | |||
| Précision du marquage | ± 0,05 mm | |||
| PCB Hauteur de sécurité | Haut <25 mm ; Fond <20mm | |||
| Produit applicable | Code QR, encre PCB, encre verte/bleue, cuivre, aluminium, etc. | |||
| Système de positionnement | CCD+MARQUE | |||
| Mode de fonctionnement | Mouvement laser X/Y | |||
| Type de caractère | Polices TrueType, JSF, SHX, DMF | |||
| Hauteur minimale des caractères | 0,1 à 0,4 mm | |||
| Convoyeur vitesse | 0–4 500 mm/min | |||
| Pouvoir | AC220V, 50/60Hz, Total 3000W | |||
| Pression atmosphérique | 0,5 à 0,6 MPa | |||
| Standard | Purificateur de fumée | |||
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| SMT Liste des équipements de ligne
I.C.T fournit des lignes clés en main SMT, DIP et de revêtement combinant PCB chargeurs/déchargeurs, sérigraphie, pick-and-place, SPI/AOI inspection, refusion, brasage à la vague, revêtement, distribution, convoyeurs et stations de nettoyage. Chaque ligne est optimisée pour une efficacité élevée, une traçabilité des produits et un contrôle qualité. L'intégration MES/ERP garantit un suivi automatisé du travail, des lots et des matériaux. L'installation, la formation et l'assistance à l'échelle mondiale garantissent un fonctionnement transparent de l'usine, des temps d'arrêt minimes et une production cohérente dans tous les flux de fabrication de produits électroniques.
| Vidéo de réussite client
I.C.T a soutenu un grand fabricant d'électronique en Ouzbékistan. Le client a construit une installation produisant des PCB, des SSD et des modules de mémoire. De la configuration de la ligne aux tests de production, les ingénieurs I.C.T ont guidé SMT, l'intégration du DIP et de la ligne de revêtement, y compris le marquage, le placement, SPI, AOI et la refusion. Le client a mis en avant une résolution rapide des problèmes, des conseils techniques, un emballage sécurisé et une grande fiabilité. La solution intégrée a amélioré la traçabilité, l'efficacité de la production et les performances globales de la ligne, permettant des résultats constants de haute qualité.
| Formation et assistance professionnelles
I.C.T fournit une assistance complète sur site, y compris l'installation, la mise en service et la formation des opérateurs. Les ingénieurs enseignent le fonctionnement du laser, l’intégration des lignes et les routines de maintenance. La formation garantit un fonctionnement sûr et efficace et réduit les temps d’arrêt. Les clients gagnent en confiance dans la gestion des lignes complètes SMT, DIP et de revêtement, avec un accès immédiat à une assistance mondiale pour le dépannage et l'optimisation du flux de travail.
| Éloge du client
Les clients félicitent les ingénieurs I.C.T pour leur professionnalisme, leur réactivité et leurs conseils clairs. Les machines de marquage laser CO2 sont appréciées pour leur précision, leur fiabilité et leur facilité d'intégration. Les clients apprécient un emballage sécurisé, une résolution rapide des problèmes et une efficacité opérationnelle. La combinaison d’un équipement fiable et d’un support réactif garantit une mise en service fluide et une production de haute qualité.
| Notre certification
Les machines de marquage laser CO2 I.C.T détiennent les certifications CE, RoHS, ISO9001 et plusieurs brevets. La conformité garantit la sécurité, la fiabilité et les hautes performances. Les clients peuvent intégrer la machine en toute confiance dans les lignes SMT, obtenant ainsi un marquage précis, traçable et durable sur les PCB.
| À propos de nous et de l'usine
I.C.T dispose d'une vaste équipe de R&D et de fabrication au service de plus de 1 600 clients dans plus de 70 pays. Des procédures strictes de contrôle de qualité et d’inspection garantissent que chaque machine répond à des normes élevées. Le support technique mondial fournit des réponses rapides et une gestion du cycle de vie. L'expérience et la croissance de I.C.T permettent des solutions clés en main SMT, DIP et de revêtement, offrant une production électronique efficace, traçable et de haute qualité dans le monde entier.
