I.C.T - SS540
I.C.T
| Quantité: | |
|---|---|
| Machine à souder automatique à ondes sélectives Pcba SS550
La machine de soudage automatique à ondes sélectives Pcba SS550, construite par I.C.T en Chine, change la donne pour le soudage automatisé PCB. Parfait pour la production de gros volumes, il maintient le PCB stable pendant que la plate-forme de pulvérisation et de soudure se déplace, garantissant ainsi la précision des cartes complexes.
Le contrôle total par PC vous permet d'enregistrer les trajectoires, les températures et les détails du flux, offrant ainsi des résultats cohérents à chaque fois. Sa conception modulaire s'adapte à n'importe quelle configuration, avec un calibrage automatique des ondes et un alignement CCD améliorant la qualité. En tant que machine à souder à ondes sélectives rapide, elle réduit le temps de configuration et augmente l'efficacité. Forte des 26 années d'expertise de I.C.T, elle sert plus de 1 600 clients dans 72 pays avec une assistance mondiale fiable.
| Liste des équipements de ligne DIP
La machine à souder automatique à ondes sélectives Pcba est dotée d'un système de flux intelligent pour une couverture parfaite. Une valve allemande à impulsions à haute fréquence pulvérise de minuscules points de flux avec une teneur en solides inférieure à 10 %, réduisant ainsi les déchets. Un plateau récupère les résidus pour un nettoyage facile, et la buse sur une plate-forme XY atteint une précision de 0,02 mm. Les réservoirs sous pression maintiennent le débit stable avec les pièces japonaises SMC, tandis que les jauges visibles simplifient les contrôles. Cette configuration garantit une soudure propre et efficace, idéale pour des cycles de production rapides.
Le système de préchauffage de cette machine à souder à vague sélective rapide prépare les cartes rapidement et uniformément. Il offre un chauffage IR inférieur et un air chaud supérieur réglables, atteignant 150°C en 15 minutes environ. Le coton haute température retient la chaleur et utilise des pièces de marque haut de gamme pour plus de stabilité. La conception enfichable sans outil réduit le temps de maintenance. Cette configuration garantit des soudures solides et minimise les erreurs, ce qui est parfait pour accélérer votre ligne.
Le système de soudure se distingue par la technologie avancée de la machine à souder automatique à ondes sélectives Pcba. Une pompe suédoise PRECIMETER maintient la vague de soudure stable, avec un logiciel contrôlant la température et le débit de N2. Le pot en acier inoxydable avec revêtement anticorrosion chauffe rapidement avec la fonte, tandis que le N2 réduit les scories pour des joints propres. Il gère les composants résistants et fournit rapidement des résultats de haute qualité.
Le système de transmission assure un flux fluide PCB dans cette machine à souder à ondes sélectives rapide. Construit avec des profilés et des rouleaux robustes, il supporte jusqu'à 20 kg de charges avec des pinces latérales et supérieures. Les moteurs japonais le conduisent de manière fiable, s'adaptant aux configurations modulaires. Les échanges en ligne maintiennent la production en mouvement, ce qui en fait un choix flexible pour les magasins au rythme rapide.
Le contrôle est solide dans la machine à souder automatique à ondes sélectives Pcba avec un système PLC Keyence répondant aux normes CE. Les pièces Global et les câbles Cat-6 garantissent un fonctionnement rapide et stable, avec un suivi des données pour les contrôles de qualité. Il s’adapte aux besoins croissants, permettant des ajustements rapides de la production.
Le système d'exploitation rend cette machine à souder à vague sélective rapide et facile à utiliser. La programmation guidée CCD accélère la configuration, avec mode image pour les contrôles de coordonnées et la surveillance en temps réel. Choisissez l'anglais ou le chinois, avec des mises à jour WiFi via MES. Les données tracent chaque point de soudure, réduisant ainsi le temps de formation pour des démarrages rapides.
| Spécification
| Machine à souder d'onde sélective en ligne | ||||
| Modèle | I.C.TSS540 | I.C.TSS550 | I.C.TSS550P1 | I.C.TSS550P2 |
| Modulaire en ligne | Pulvérisation + Préchauffage & Soudage | Pulvérisation + Préchauffage + Soudure | Pulvérisation + Préchauffage + Soudure + Soudure | Pulvérisation + Préchauffage + Soudure + Soudure+ Soudure |
| Système de soudure | ||||
| Quantité de buse | 1 | 1 | 2 | 3 |
| Quantité de pot de soudure | 1 ensemble | 1 ensemble | 2 ensembles | 3 ensembles |
| Pot double (option) | N / A | Option | Option | Option |
| Puissance du pot de soudure | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Système de flux | ||||
| Réservoir de stockage de flux | 1L | 1L | 2L | 2L |
| Prise en charge du flux | Alarme de flux, automatique | |||
| Buse de pulvérisation | Allemagne Jet Valve (pulvérisation ponctuelle et en ligne) 1 jeu | |||
| Taille de la buse à pulvériser | 130 um (option 180 um, 210 um) | |||
| Vitesse de pulvérisation | 0 ~ 20 mm / s | |||
| Vitesse de déplacement de la buse de pulvérisation | 0 ~ 400 mm / s | |||
| Système de préchauffage | ||||
| Mode de préchauffage | Air chaud et IR | Air chaud et IR | Air chaud et IR | Air chaud et IR |
| Zone de préchauffage | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Zone de préchauffage | Air chaud supérieur : 2, IR inférieur : 1 | |||
| Puissance de préchauffage inférieure | Max.12kw | |||
| Puissance de préchauffage supérieure | Max.6kw | |||
| Temps de préchauffage | Environ 15 minutes (réglage 150 ℃) | |||
| Mode de contrôle | PC+automate | |||
| Système de transport | ||||
| PCB Taille (avec luminaire) | 120*60~500*500mm | |||
| PCB Remplacement | En ligne | |||
| PCB Liquidation supérieure | 120mm | |||
| Hauteur du transport | 900 ± 20 mm | |||
| Largeur de transport | 60 ~ 500 mm | |||
| Dimension：mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Poids | Environ : 800kg | Environ : 1200kg | Environ : 1300kg | Environ : 1500kg |
| Liste des équipements de ligne DIP
Notre ligne de production DIP propose des outils avancés pour un assemblage PCB efficace et précis. La ligne DIP entièrement automatisée comprend une ligne d'insertion DIP pour un placement précis des composants, un chargeur à vagues pour une entrée en douceur PCB, un déchargeur à vagues pour une sortie en toute sécurité et une ligne de ceinture d'assemblage pour les contrôles finaux. Cette ligne de production DIP PCB de haute qualité garantit un fonctionnement stable, une insertion THT fiable et un assemblage rentable, répondant aux divers besoins de l'industrie. Grâce à des conceptions modulaires et à la prise en charge globale de I.C.T, il augmente la productivité pour les tâches traversantes.
| Nom du produit | Objectif dans la ligne DIP |
|---|---|
Machine d'insertion automatique | Place automatiquement les composants sur les PCB avec précision pour la ligne de production DIP. |
Fait fondre la soudure pour former des joints solides sur les PCB pendant le processus de plug-in THT. | |
Applique la soudure de manière sélective sur des zones spécifiques pour un assemblage THT précis | |
Inspecte les joints de soudure et les défauts de placement sur les DIP assemblés PCB. | |
Vérifie la qualité de la soudure interne et les défauts cachés dans les composants THT. | |
Teste les performances électriques et la connectivité des PCB assemblés. | |
Transporte les PCB en douceur à travers la ligne DIP pour un assemblage et une inspection efficaces. |

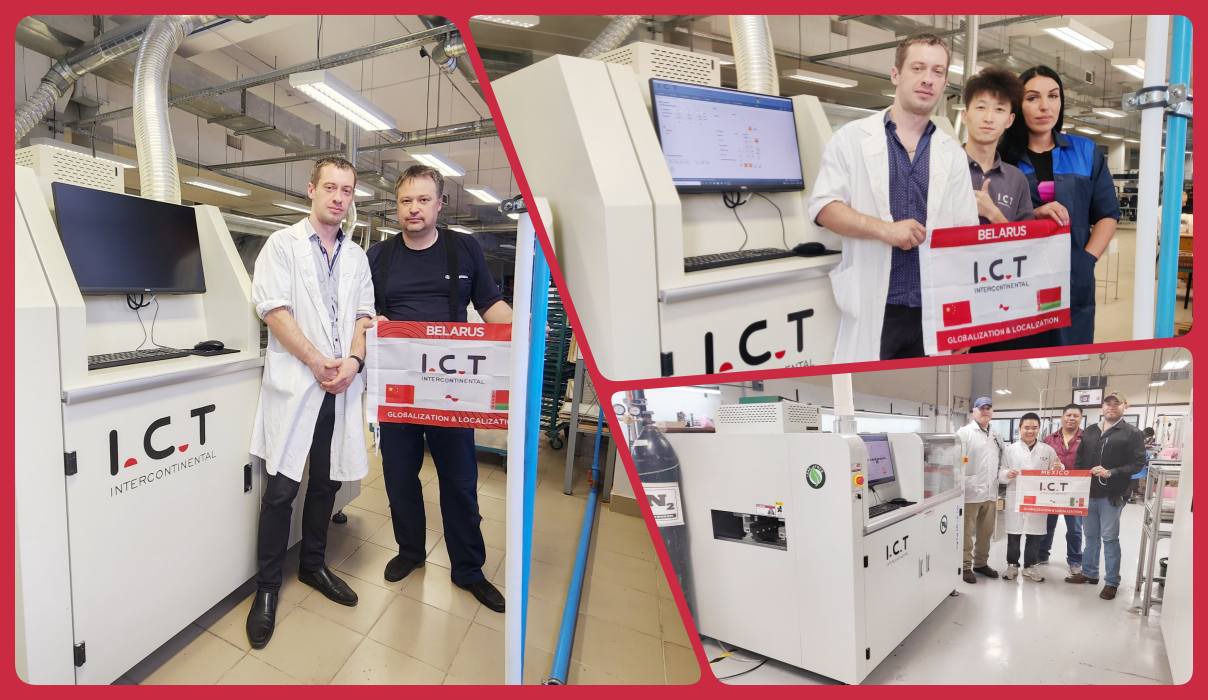

| Vidéo de réussite client
En octobre 2025, les ingénieurs de I.C.T ont rendu visite à un client européen pour prendre en charge une nouvelle configuration de la PCBA machine automatique de soudage à la vague sélective SS550. La vidéo a mis en évidence sa configuration rapide, avec une pulvérisation de flux précise et une soudure régulière sur des PCB complexes. Les ingénieurs ont formé l’équipe et peaufiné les réglages, garantissant ainsi une production fluide en quelques heures. Le client a loué la vitesse de la machine et l'expertise sur site de I.C.T, augmentant ainsi sa production de cartes de haute qualité pour une utilisation automobile.
| Service professionnel et formation
I.C.T fournit une prise en charge complète de la machine à souder à vague sélective automatique Pcba avec des installations sur site et une aide 24h/24 et 7j/7. Nos ingénieurs proposent des formations sur l’exploitation et la maintenance, ainsi qu’une assistance à distance adaptée à vos besoins. Avec 26 ans d'expérience en SMT, nous optimisons votre ligne pour la vitesse. Les plans à long terme incluent des contrôles réguliers, permettant à votre production de se dérouler rapidement et sans souci.
| Éloge du client
Les clients sont ravis des compétences d'installation rapide des ingénieurs I.C.T sur la machine à souder automatique à ondes sélectives Pcba. La soudure rapide et propre de la machine remporte des éloges, avec un emballage sécurisé garantissant une livraison en toute sécurité. Les corrections rapides de problèmes permettent aux lignes de fonctionner, et un utilisateur a souligné que 'I.C.T nous a fait gagner des jours !' Cela crée une forte confiance.
| Certifications de l'industrie
La machine à souder automatique à ondes sélectives PCBA est certifiée CE, RoHS et ISO9001, répondant aux normes mondiales. Les brevets de I.C.T sur la technologie des vagues et des flux démontrent l'innovation. Ces références garantissent un équipement sûr et fiable pour une production rapide dans le monde entier.
| À propos de la société et de l'usine I.C.T
I.C.T est en tête de SMT avec une R&D interne et trois usines, et compte désormais 89 employés sur 26 ans. Nous servons plus de 1 600 clients dans 72 pays, offrant des solutions rapides de soudage à la vague sélective avec des systèmes de test et de qualité stricts. Notre réseau mondial et nos conceptions compactes prennent en charge des configurations rapides. Nous innovons quotidiennement en établissant des partenariats pour le succès de votre usine.
