| Machine de routeur en ligne SMT PCBA pour un dépannage de précision
La machine de routeur en ligne I.C.T IR350 SMT PCBA permet une découpe de haute précision pour les panneaux PCBA complexes. Conçu pour les industries exigeantes telles que l'électronique automobile, les smartphones, les appareils médicaux et l'aérospatiale, ce routeur avancé PCB garantit une séparation propre et sans stress des cartes. Sa conception robuste à double plateforme et son système de contrôle intelligent permettent une production continue tout en maintenant des tolérances serrées. Avec des vitesses de coupe allant jusqu'à 100 mm/s et une précision de répétition de ±0,01 mm, la machine aide les fabricants à améliorer le rendement, à réduire les défauts et à répondre à des exigences de qualité strictes. Qu'il s'agisse de cartes minces de 0,5 mm ou de panneaux plus épais jusqu'à 4,0 mm, cette machine de routeur SMT PCBA offre des performances constantes et fiables qu'exigent les lignes de production électronique modernes.
| Fonctionnalité

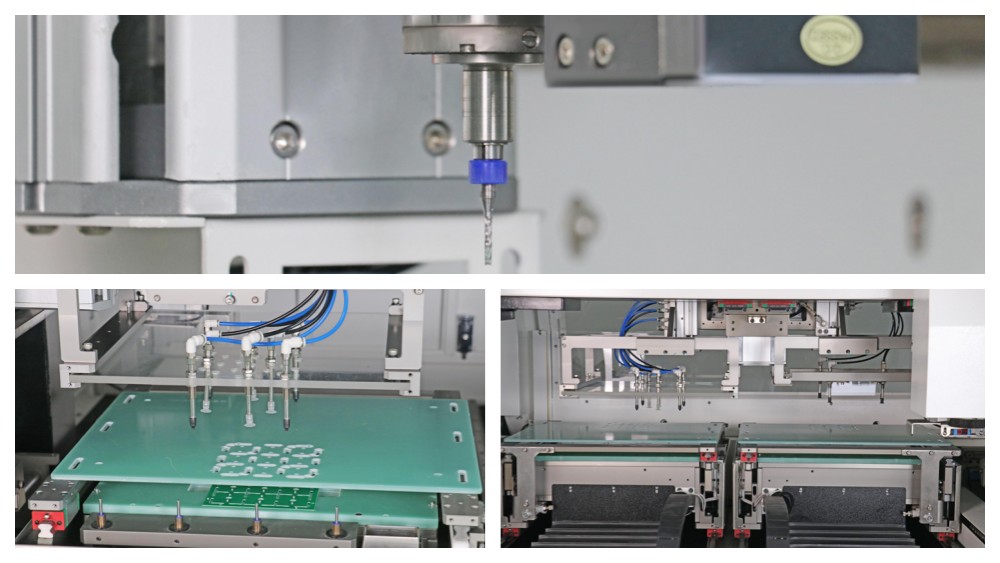

Système avancé de vision et d’alignement
Le système de vision haute définition fonctionne de manière coaxiale avec la fraise pour un calibrage facile de la caméra et un positionnement précis. Il reconnaît toutes sortes de marques PCB et fournit une correction visuelle du contrepoint. Cette technologie intelligente garantit des chemins de routage précis à chaque fois, même avec des conceptions de cartes complexes. Combiné à l'importation CAO et à l'optimisation rapide du chemin, le système prend en charge la programmation hors ligne et la numérisation de cartes entières. Ces capacités rendent la toupie en ligne PCBA très flexible pour différents besoins de production tout en conservant une excellente qualité de coupe.

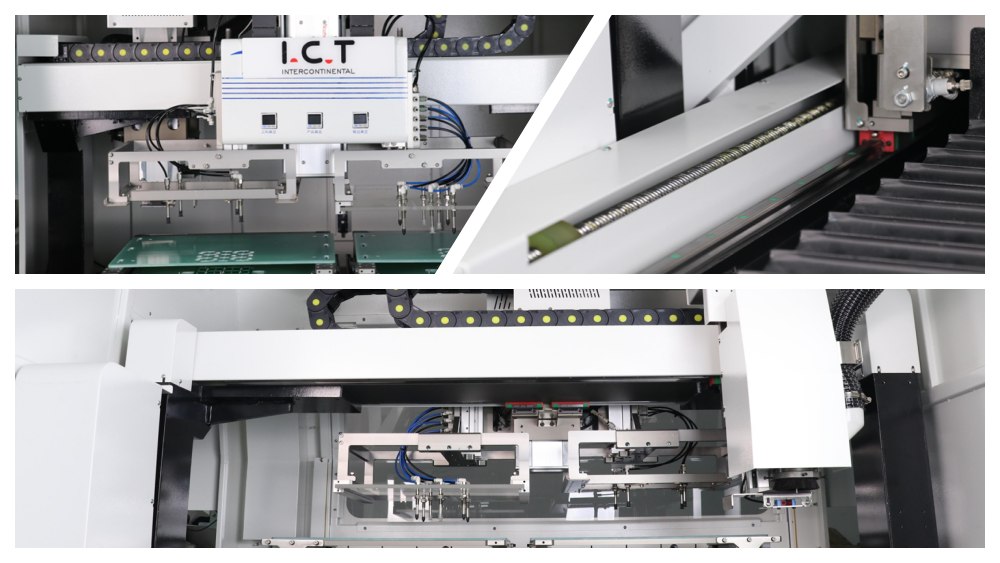

Système de mouvement stable avec composants haut de gamme
Les servomoteurs Panasonic importés associés à des tiges filetées de haute précision offrent un mouvement fluide et précis sur les axes X, Y et Z. La structure mécanique plus solide et plus épaisse améliore considérablement la stabilité globale de la machine lors d'un fonctionnement à grande vitesse. Cette conception robuste réduit les vibrations et garantit une fiabilité à long terme, ce qui rend la machine de routeur en ligne SMT PCBA idéale pour une utilisation industrielle continue dans les applications de routage à grand volume PCBA.

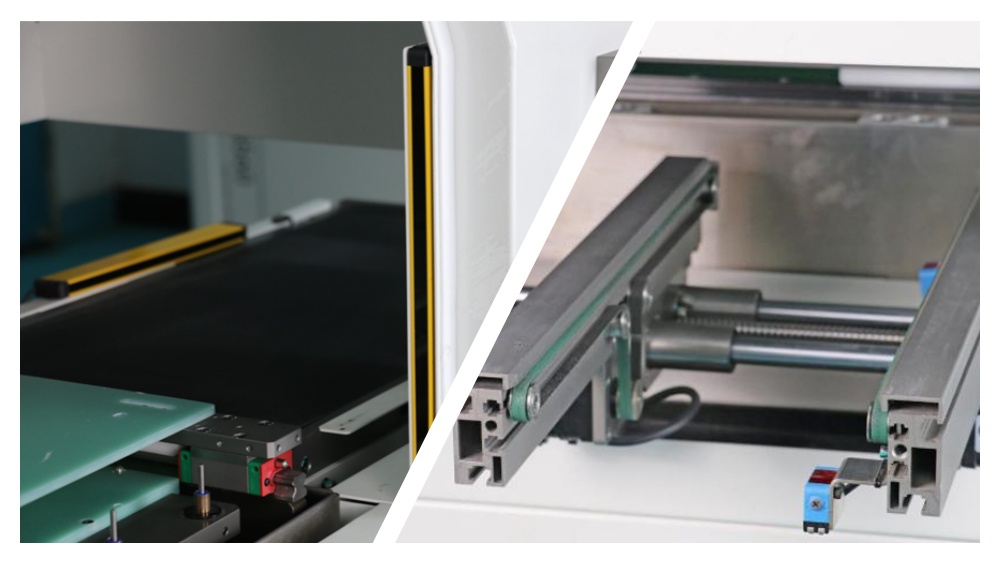

Gestion intelligente des outils et fonctionnalités de sécurité
La détection standard de bris d'outil alerte automatiquement les opérateurs si la fraise se casse ou s'use. La machine dispose également d'un changement d'outil automatique, ce qui permet de maintenir la production sans interruption. La surveillance des capteurs en temps réel empêche un fonctionnement continu avec des outils endommagés. Les éléments de sécurité tels que les capteurs de contrôle d'accès et les barrières immatérielles en option protègent davantage les opérateurs. Ces fonctions intelligentes augmentent l’efficacité et réduisent les erreurs coûteuses.

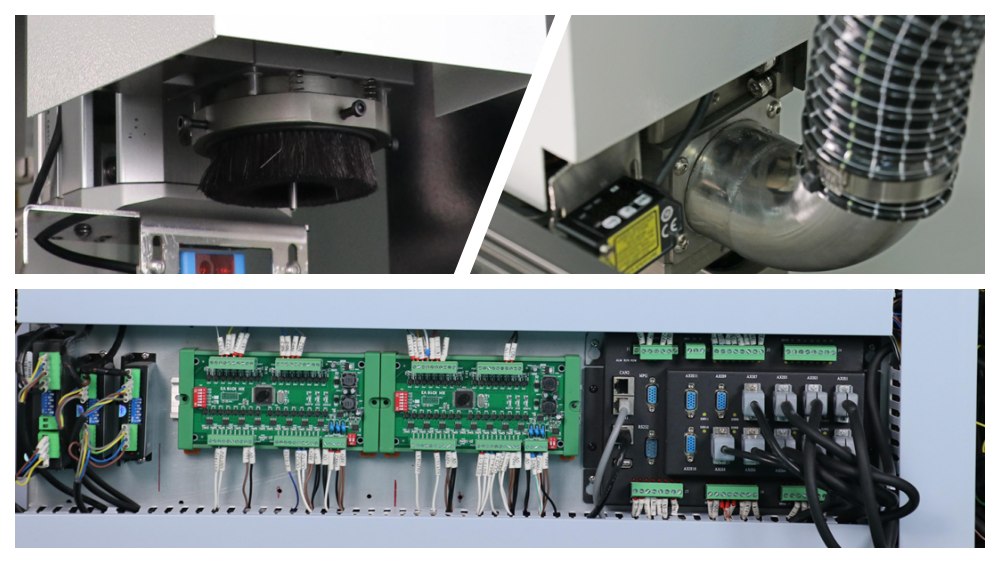

Conception efficace à double plate-forme et dépoussiérage
La structure à double plate-forme permet un fonctionnement indépendant des deux côtés, augmentant ainsi considérablement l'efficacité de la production. Les fixations à dégagement rapide et les réglages flexibles rendent les changements rapides et faciles. Un puissant dépoussiéreur sous vide séparé avec une aspiration élevée et un faible bruit maintient la zone de travail propre. Le pistolet à air ionique supplémentaire et l'élimination statique du vortex annulaire éliminent efficacement l'électricité statique et empêchent l'adhérence de la poussière sur les PCB.
Machine de placement automatique de circuits intégrés PCBA
1. Alimentation automatique : alimentez automatiquement les produits à placer dans la plaque après avoir reçu le signal de la machine avant.
2. Balayage automatique du code : le CCD détecte la taille du produit et dispose en même temps de la fonction de balayage du code.
3. Casserole automatique : le CCD guide la buse d'aspiration pour aspirer automatiquement les produits OK dans la poêle.
4. Distinguer automatiquement le code NG : les produits NG sont automatiquement placés dans la plaque NG, et le code NG et la plaque de fourche sont placés dans la boîte défectueuse.
5. Plateau d'empilage automatique : alimentez automatiquement les plateaux vides et empilez les plateaux pleins de plateaux finis OK.
6. AGV alimente automatiquement les plateaux vides et emporte les plateaux pleins.
Processus:
| Spécification
| Spécification | des paramètres |
| Modèle | I.C.T-IR350 |
| PCB taille | 350 × 310 mm |
| Numéro de plate-forme | Plateformes doubles |
| PCB Épaisseur | 0,5 ~ 4,0 mm |
| PCB Mode d'assistance | Luminaire multifonctionnel, Luminaire spécial |
| Vitesse de coupe X, Y | 0 ~ 100 mm/s |
| Répéter la précision | ± 0,01 mm |
| Précision de coupe | ± 0,05 mm |
| Méthode de conduite X, Y, Z | Moteur servo à courant alternatif |
| Modes de contrôle X, Y, Z | Contrôleur CNC |
| Taille de la fraise | 0,8 ~ 3,0 mm |
| Vitesse de broche | Max 80 000 tr/min |
| Fonctionnement et stockage des données | Système PC industriel |
| Tension (machine principale) | 220 V, 50/60 Hz |
| Alimentation (machine principale) | 1,5 kW |
| Alimentation en pression d'air | 4,5 kg/cm² |
| Dimension (L×L×H) | 1450 × 1330 × 1641 mm |
| Poids (avec aspirateur) | Env. 1000kg |
| Méthode de collecte de poussière | Aspirateur |
| Volume d'air de l'aspirateur | 28 ~ 35 m³/min |
| Dimension de l'aspirateur | 650 × 750 × 1500 mm |
| Tension de l'aspirateur | 380 V, 50/60 Hz, 3 kW |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mises à jour sans préavis particulier.
