La réduction des rejets de composants et du gaspillage de matériaux commence par le contrôle du processus de ramassage réel, et pas simplement par la réduction de la sensibilité des alarmes de la machine. Dans une ligne SMT moderne, les composants rejetés, les ramassages vides, les pièces perdues, les rejets de vision et les alarmes répétées du chargeur peuvent créer une perte de matière directe et des coûts de production cachés. Ces problèmes sont étroitement liés aux performances de la machine de prélèvement et de placement SMT , notamment la précision du chargeur, l'état des buses, la stabilité du vide, la reconnaissance des composants et la capacité de contrôle du processus.
Un plan d"amélioration pratique doit relier les données de la machine à la présentation du doseur, à la maintenance des buses, à la surveillance du vide, au conditionnement des composants, à la reconnaissance visuelle et aux pratiques des opérateurs. En optimisant à la fois les conditions des équipements et la gestion des processus, les fabricants peuvent améliorer les taux de réussite du ramassage et maintenir une qualité de placement stable.
Ce guide explique comment les fabricants peuvent réduire le rejet de composants SMT, minimiser le gaspillage de matériaux et améliorer le taux de réussite du ramassage SMT grâce à une approche d'ingénierie structurée. Il est écrit pour les SMT ingénieurs de procédés, responsables de production, techniciens et propriétaires d'usine qui ont besoin de réduire les déchets sans sacrifier la qualité du placement. Pour les fabricants qui cherchent à améliorer la stabilité du placement au niveau de l'équipement, la sélection d'une solution de prélèvement et de placement SMT fiable constitue également une base importante.1. Construire une base de référence claire en matière de rejet et de gaspillage
Une usine ne peut pas réduire ce qu’elle ne mesure pas clairement. De nombreuses équipes SMT savent que la machine « jette trop de matériau », mais elles ne savent pas toujours quel numéro de pièce, alimentateur, buse, tête, équipe ou lot de matériau crée les déchets. La première étape consiste à créer une base de référence de rejet qui sépare les variations normales du processus des pertes anormales.
Le nombre total de composants rejetés est utile, mais ce n"est pas suffisant. Un meilleur rapport devrait indiquer les rejets par type de composant, emplacement d"alimentation, ID de buse, numéro de tête, couloir de machine, modèle de produit, lot de matériaux et temps de production. Cela rend le modèle de rejet visible. Si un départ crée la majeure partie des pertes, la solution est différente d’un cas où un composant tombe en panne sur plusieurs départs.
Par exemple, un rejet répété sur une petite résistance peut indiquer une variation de la poche de bande, le pas du chargeur, la charge statique ou la taille de la buse. Le rejet de plusieurs composants sur une buse peut indiquer une contamination, une usure ou une fuite de vide. Le rejet après un changement d"équipe peut indiquer la méthode de chargement, la maintenance de l"alimentateur ou la formation des opérateurs.
Tous les rejets ne sont pas mauvais. Une machine de placement doit rejeter les composants mal sélectionnés, endommagés, tournés en dehors des tolérances ou non reconnus correctement. L’objectif n’est pas le zéro rejet à tout prix. L’objectif est de réduire les faux rejets, les échecs de collecte évitables et les pertes de matériaux répétées.
Lorsqu’une équipe élargit la tolérance visuelle uniquement pour réduire les alarmes, cela peut réduire le gaspillage visible mais augmenter les risques cachés en matière de qualité. La bonne approche consiste à maintenir la protection de la qualité de la machine tout en améliorant les conditions physiques et de données qui entraînent le rejet des bons composants.

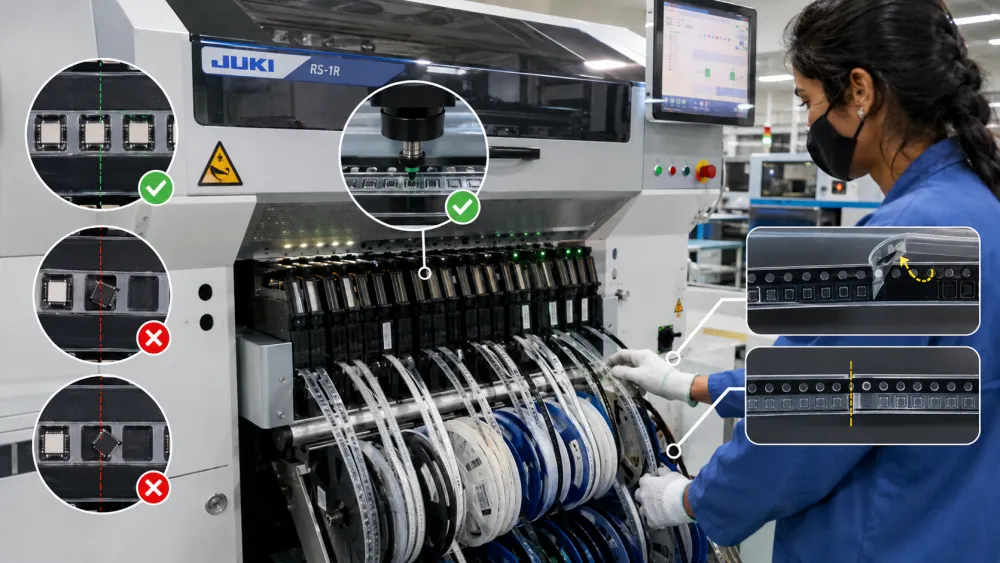

La présentation du feeder est l"un des principaux facteurs de rejet des composants SMT. La buse ne peut capter que ce que le chargeur présente. Si le composant arrive décentré, incliné, soulevé par le ruban adhésif ou coincé dans la poche, le processus de ramassage devient instable avant même que la tête de la machine ne bouge.
L"indexation du chargeur doit correspondre au pas de la bande du composant. Une petite erreur d"indexation peut amener la buse à pointer près du bord d"un composant plutôt que du centre. Cela augmente la capture manquée, la capture inclinée, le contact de la buse avec la poche du ruban adhésif et le rejet ultérieur de la vision.
Les ingénieurs doivent vérifier l"étalonnage du chargeur, l"état du guide-ruban, le réglage du pas, la tension de la bobine et les coordonnées du ramassage. L"inspection la plus utile est souvent visuelle : faites fonctionner le doseur lentement et vérifiez à chaque fois si le composant s"arrête au même endroit stable. Si le point de présentation se déplace entre les cycles, la correction logicielle ne résoudra pas la cause première.
Le ruban adhésif peut perturber la position des composants lors du pelage. Si l"angle de décollement, la force de décollement ou le trajet du ruban sont instables, un petit composant peut sauter, tourner ou rester plus haut dans la pochette. Les zones d"épissage peuvent également créer de courtes périodes de rejet anormal. Un bon plan de réduction des déchets de matériaux doit inclure des contrôles du ruban de couverture, une inspection des épissures et une discipline en matière de changement de bobine.
Les opérateurs ne doivent pas traiter une épissure comme un détail mineur. Une mauvaise épissure peut entraîner un arrêt de la machine, un ramassage manquant et une perte de matériau. Une simple liste de contrôle pour le chargement des bobines, l"acheminement du ruban de couverture et l"inspection des épissures peut réduire les déchets répétés sans modifier le programme de placement.
Pour améliorer le taux de réussite du ramassage SMT, les usines doivent traiter la buse et le système de vide comme des outils critiques pour le processus. Une buse peut paraître simple, mais sa taille, sa surface, sa propreté, son usure et la qualité de son joint affectent fortement la capacité d"un composant à être saisi, tenu, reconnu et placé correctement.
La buse doit correspondre à la taille, à la surface, au poids, à la zone de ramassage et au centre de gravité du composant. Une buse trop petite peut ne pas maintenir le composant en toute sécurité lors de l"accélération. Une buse trop grande peut toucher les fils, les bords du ruban voisin ou les éléments de l"emballage qui ne doivent pas être contactés.
Les composants de forme étrange méritent une attention particulière. Pour un connecteur, un blindage, une diode, une inductance ou un boîtier irrégulier, le point de détection peut nécessiter un ajustement. L’équipe doit confirmer que la buse touche une zone plane et stable et ne crée pas de soulèvement incliné.
La contamination des buses est l’une des causes les plus simples d’erreurs, car elle peut créer des erreurs intermittentes. La poussière, les particules d"adhésif, les résidus de pâte à souder ou les débris de ruban adhésif peuvent réduire l"étanchéité sous vide. La machine peut fonctionner correctement pendant un certain temps, puis rejeter soudainement davantage de composants lorsque la contamination s"accumule.
Un plan de maintenance pratique doit inclure le nettoyage des buses, une inspection agrandie, des vérifications des trous bouchés, une inspection de l"usure et des règles de remplacement. Les rapports de rejet doivent être comparés par ID de buse. Si un problème concerne une buse sur différents composants, cette buse doit être nettoyée, remplacée ou recalibrée.
Les données de vide doivent être utilisées avant qu’elles ne deviennent une alarme. Une valeur de vide en baisse peut indiquer un filtre bloqué, un tuyau qui fuit, une pointe de buse endommagée, une hauteur de ramassage incorrecte, une mauvaise surface de composant ou un problème de présentation du chargeur. L"enregistrement de la plage de vide normale pour un emballage commun aide les ingénieurs à détecter rapidement la dérive.
Lorsque le rejet augmente, l’équipe doit comparer les valeurs de vide actuelles avec la valeur de référence normale. C"est un chemin plus rapide que d"ajuster plusieurs paramètres à la fois.

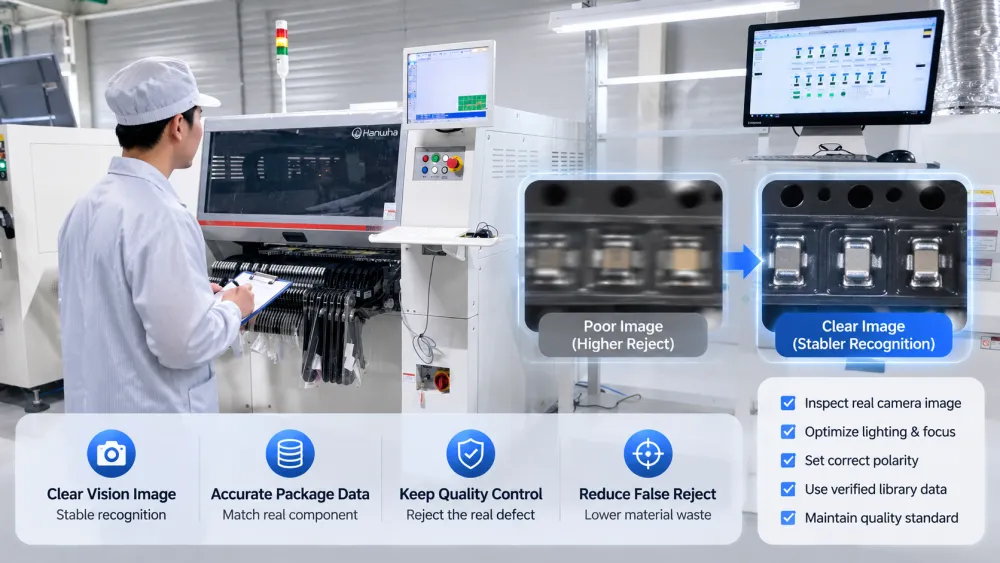

La reconnaissance visuelle est souvent mise en cause lorsqu"une machine rejette un composant. En réalité, la caméra fait peut-être correctement son travail. Le problème peut être dû à une mauvaise capture, à des données de bibliothèque incorrectes, à un contraste faible, à une variation du boîtier ou à une définition de polarité incorrecte. L’optimisation de la vision devrait améliorer la précision de la reconnaissance tout en gardant le risque qualité sous contrôle.
Avant de modifier la tolérance, les ingénieurs doivent inspecter l’image réelle de la caméra. Le bord est-il clair ? La marque de polarité est-elle visible ? Le composant est-il incliné ? Le mode d"éclairage est-il adapté à la surface de l"emballage ? Le métal réfléchissant, le corps noir, l"emballage transparent et les petites marques peuvent tous réduire la stabilité de la reconnaissance.
Si l"image elle-même est mauvaise, la solution peut être l"éclairage, le nettoyage de l"objectif, le calibrage de l"appareil photo ou une meilleure présentation des composants. Si l"image est claire mais que la machine rejette un bon composant, les données de la bibliothèque de packages et la tolérance peuvent devoir être révisées.
Les données du package doivent correspondre au composant réel. La taille du corps, le nombre de fils, le pas des fils, la hauteur du composant, la marque de polarité, le centre de détection et la forme de reconnaissance sont tous importants. Une bibliothèque copiée peut être suffisamment proche pour un produit mais pas stable pour un autre. Les erreurs de la bibliothèque peuvent augmenter à la fois le rejet et les défauts de placement.
Pour garantir la cohérence de la qualité, les équipes peuvent utiliser des références d'assemblage électronique telles que IPC J-STD-001J et IPC-A-610J , qu'IPC décrit comme couvrant les contrôles du processus d'assemblage, les matériaux et les critères d'acceptation post-assemblage. Ces normes ne remplacent pas les règles de configuration des machines, mais elles soutiennent un langage de qualité cohérent dans toute l'usine.
Les déchets de matériaux ne sont pas uniquement créés à l’intérieur de la machine de placement. Cela peut commencer par le stockage, la manipulation des bobines, la qualité de l"épissure, l"exposition à l"humidité, le contrôle ESD et la variation des emballages. Un bon plan de réduction des déchets suit le composant depuis l"entrepôt jusqu"à l"alimentateur.
Les composants sensibles à l’humidité nécessitent un stockage contrôlé et une gestion de la durée de vie du sol. Une mauvaise manipulation peut créer des défauts de refusion ultérieurs et peut également affecter la stabilité de l'emballage. de JEDEC Le J-STD-033 est une référence industrielle clé pour la manipulation des appareils sensibles à l'humidité/à la refusion.
Les usines doivent vérifier le stockage à sec, les cartes indicatrices d"humidité, les registres de durée de vie du sol, la discipline de refermeture et les règles de cuisson, le cas échéant. Même lorsque l’humidité ne provoque pas directement le rejet du ramassage, elle peut contribuer à une perte de production plus importante.
Les petits composants peuvent être affectés par une charge statique, une manipulation brutale ou une contamination. L'électricité statique peut faire adhérer les pièces aux surfaces du ruban adhésif, des buses ou des poches. Les dommages causés par la manipulation peuvent plier les fils ou modifier la façon dont le composant est placé dans la bande. Le cadre de l'ESD Association ANSI/ESD S20.20 est une référence utile pour créer un programme de contrôle ESD autour des appareils électroniques sensibles.
Lorsque le rejet augmente après de nombreux changements, ne présumez pas que la machine est soudainement devenue instable. Comparez l"ancien et le nouveau lot dans les mêmes conditions d"alimentation, de buse et de caméra. Les différences de couleur du corps, d"ajustement de la poche du ruban adhésif, de texture de surface, de forme de mine ou de marque de polarité peuvent toutes affecter la capture et la reconnaissance.
Les meilleures usines ne réagissent pas seulement aux alarmes. Ils transforment les données de rejet en un système d’amélioration continue. Ceci est particulièrement important pour une production à forte mixité, des changements fréquents et des composants coûteux.

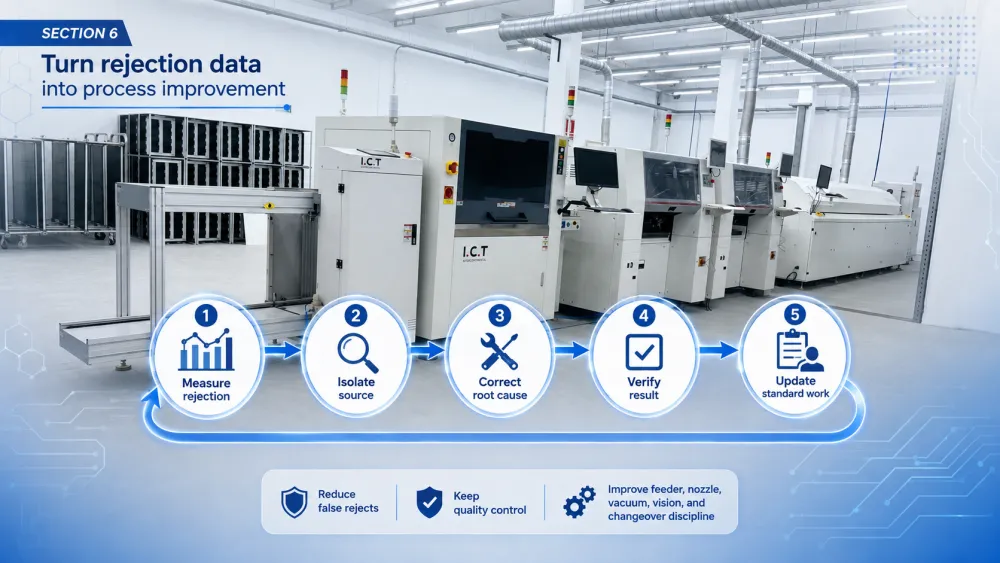

Une boucle pratique est simple : mesurer le modèle de rejet, isoler la source, corriger la cause première, vérifier le résultat et mettre à jour le travail standard. Cette boucle empêche le même défaut de revenir. Cela aide également les nouveaux opérateurs à comprendre pourquoi une règle de configuration existe.
Mesurez le rejet par composant, chargeur, buse, tête, produit et lot.
Déterminez si le problème concerne les données du matériau, du chargeur, de la buse, de la caméra ou du programme.
Corrigez la cause première physique ou des données.
Vérifiez le changement avec des preuves de production contrôlées.
Mettre à jour les dossiers de maintenance, de configuration et de formation des opérateurs.
La réduction des déchets ne doit pas affaiblir le contrôle qualité. Une ligne SMT forte rejette les micros vraiment mauvais tout en réduisant les faux rejets évitables. Cet équilibre vient d’une meilleure configuration du chargeur, de l’entretien des buses, de la surveillance du vide, des données de vision, de la manipulation des matériaux et d’un changement discipliné.
I.C.T soutient les fabricants de produits électroniques avec des solutions uniques SMT, comprenant la planification des lignes, la fourniture d'équipements, l'installation, la formation, l'assistance aux processus et le service après-vente. Pour les fabricants qui envisagent un chemin de dépannage plus large, cet article se connecte naturellement au cadre de dépannage plus large SMT pick and place .
Pour réduire le rejet du composant SMT, mesurez d"abord où et pourquoi le rejet se produit.
L"indexation du chargeur, la stabilité des poches de bande et le contrôle de la bande de couverture sont des facteurs de gaspillage majeurs.
L’état des buses, leur sélection, la hauteur de ramassage et la stabilité du vide affectent directement le succès du ramassage.
La tolérance visuelle ne doit pas être assouplie avant que la qualité de l’image et les données de la bibliothèque de packages n’aient été vérifiées.
Le stockage des matériaux, le contrôle ESD, la qualité de l"épissure et la variation des lots influencent le rejet et le gaspillage.
La meilleure façon de réduire le gaspillage de matériaux SMT est de transformer les données de rejet en une boucle d"amélioration reproductible.
Lorsqu’une usine traite les données de rejet comme preuve technique, les déchets de matériaux deviennent plus faciles à contrôler. Le résultat est non seulement un coût inférieur, mais aussi un processus SMT plus stable, une confiance plus forte des opérateurs et une meilleure fiabilité de livraison pour les clients.
Le moyen fiable le plus rapide consiste à identifier le modèle de rejet répété le plus important. Au lieu d"ajuster tous les paramètres, les ingénieurs doivent déterminer si le problème concerne un composant, un alimentateur, une buse, un lot de matériau ou un programme. Si un chargeur crée la plupart des rejets, l"indexation du chargeur et la présentation de la bande doivent être vérifiées en premier. Si une buse est impliquée dans plusieurs composants, l’état de la buse et le vide doivent être vérifiés. Cette méthode ciblée est plus rapide que les changements aléatoires de paramètres.
L’usine doit réduire les faux rejets et les pannes de ramassage évitables tout en gardant active une véritable protection de la qualité. Cela signifie améliorer les conditions physiques de prélèvement, la configuration du chargeur, la maintenance des buses, la manipulation des matériaux et la précision de la bibliothèque. L’équipe doit éviter de simplement élargir la tolérance visuelle pour faire disparaître les alarmes. Un nombre d"alarmes inférieur n"est pas utile si un mauvais placement ou une mauvaise orientation passe en production.
Un changement de bobine peut introduire une nouvelle tension de bande, un état d"épissure, une variation de poche, un comportement de bande de couverture ou une différence entre les lots de matériaux. Même si le numéro de pièce est le même, le composant peut être placé différemment dans la pochette ou avoir un aspect de surface légèrement différent. Les opérateurs doivent inspecter la nouvelle bobine, la zone d"épissure, le chemin de la bande de couverture, le chargement du chargeur et le premier résultat de ramassage après le changement.
Les deux sont importants car ils contrôlent différentes parties de la chaîne de ramassage. Le chargeur présente le composant et la buse le prélève et le maintient. Une buse parfaite ne peut pas capter un composant déplacé dans la poche du ruban. Un chargeur parfait ne peut pas empêcher le rejet si la buse est usée, sale ou fuit. La meilleure approche consiste à suivre les données de rejet et à entretenir le distributeur et la buse en fonction du risque réel.
L’assistance professionnelle est utile lorsque le rejet reste élevé après des contrôles normaux du chargeur, des buses, du vide, de la vision et des matériaux. Cela s"avère également utile lors de la configuration d"une nouvelle ligne, de l"introduction de nouveaux produits, d"une production à forte concentration ou lorsque des composants coûteux génèrent des coûts de déchets importants. Un fournisseur de solutions complètes SMT peut examiner ensemble la correspondance des équipements, les normes de configuration, les routines de maintenance, la formation des opérateurs et le contrôle des processus au lieu de traiter chaque alarme séparément.
