SMT Le rejet d"un composant de la machine signifie généralement que le système de placement a détecté qu"un composant ne peut pas être prélevé, maintenu, reconnu, corrigé ou placé dans la tolérance requise. Dans la production quotidienne, ce problème est souvent appelé « composant de lancement » ou « composant de rejet », mais la cause réelle peut résider dans le chargeur, la poche de ruban, la buse, le chemin d"aspiration, la bibliothèque de vision, l"état du matériau ou les données du programme. Un taux de rejet plus faible commence par la recherche du point exact où le rejet se produit.
Cet article explique de manière pratique les causes les plus courantes de rejet de composants SMT pour les ingénieurs, les techniciens et les responsables de production. Il se concentre sur la façon de séparer les défauts mécaniques, matériels, optiques et liés au processus afin qu"une équipe puisse réduire les déchets sans cacher les risques de qualité.
Table des matières

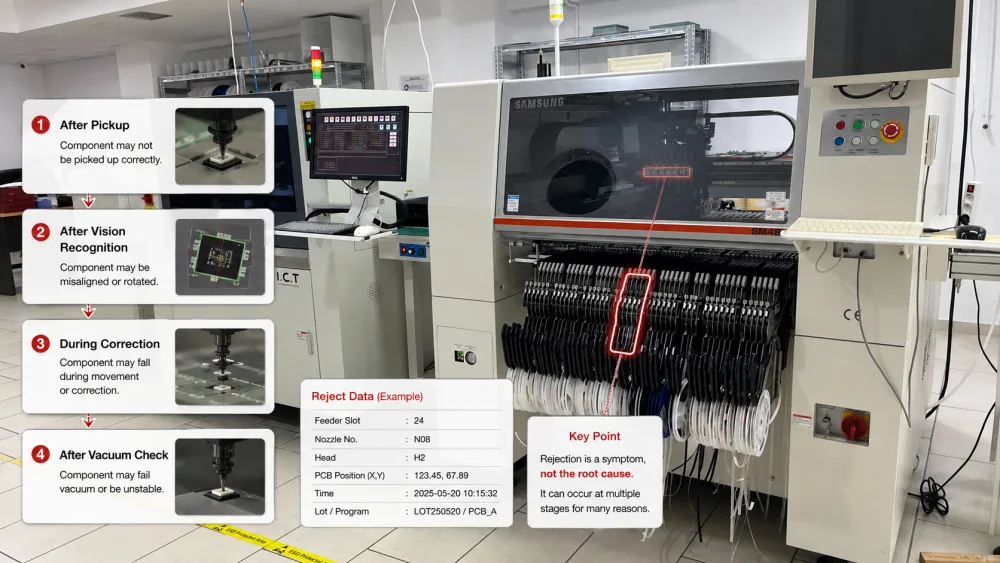

Le rejet d’un composant n’est pas un simple défaut. Il s"agit d"une décision machine prise après que le système de placement a constaté que le résultat du composant ou du ramassage se situe en dehors de la fenêtre de processus autorisée. La machine peut rejeter le composant immédiatement après le ramassage, après la reconnaissance de la caméra, pendant la correction ou après un contrôle sous vide. L"opérateur voit un résultat, mais la machine peut répondre à plusieurs signaux différents.
Un composant peut être rejeté car il n"a jamais été prélevé correctement. Il peut également être sélectionné correctement mais apparaître pivoté sous la caméra. Dans un autre cas, la caméra peut détecter un bon composant, mais la bibliothèque de packages peut contenir une taille de corps, une forme de fil ou une définition de polarité incorrectes. C"est pourquoi la modification d"une valeur de tolérance résout rarement le problème à long terme.
Un bon dépannage commence par se demander où se produit le rejet. Si un rejet apparaît avant l’inspection visuelle, l’équipe doit d’abord vérifier la présentation du doseur, l’état de la buse, la hauteur de ramassage et la valeur du vide. Si le rejet se produit après l"inspection visuelle, l"image de la caméra, l"éclairage, le seuil de reconnaissance, les données de l"emballage et l"apparence des composants deviennent plus importants.
Un rapport de rejet utile doit indiquer le composant concerné, la fente d"alimentation, le numéro de buse, la tête, le couloir de la machine, la position PCB, l"heure et le lot. Si le même composant tombe en panne sur différentes positions du chargeur, le problème peut être dû aux données du package ou à une variation du matériau. Si différents composants tombent en panne sur le même chargeur, le chargeur est suspect. Si plusieurs composants tombent en panne sur une buse, la buse ou le chemin de vide nécessite une attention particulière.

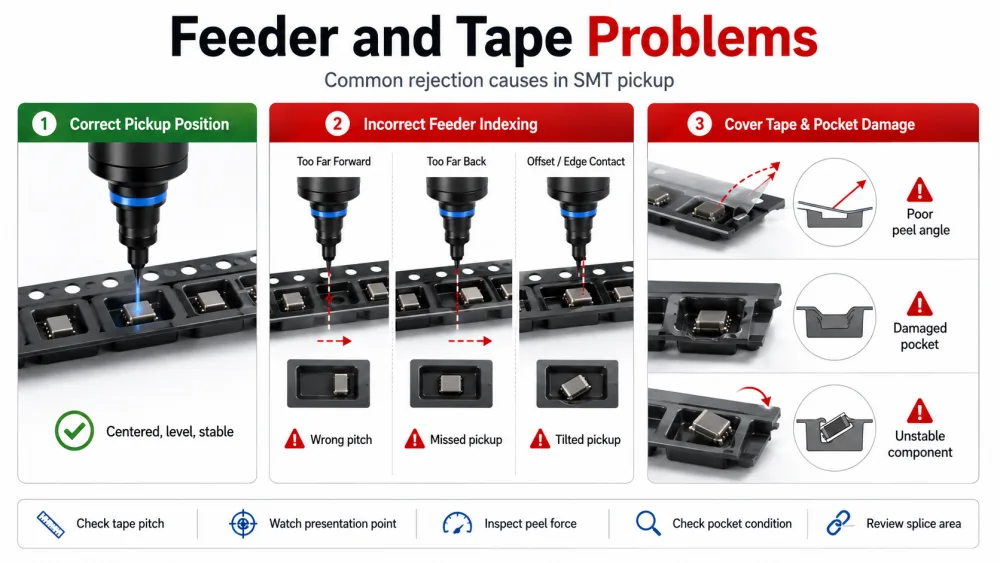

L"état du chargeur est l"un des premiers domaines à inspecter lorsque le rejet de composant SMT augmente. Un alimentateur présente le composant à la buse. Si le composant n"est pas dans la bonne position de prise en main, la meilleure tête de machine et le meilleur système de vision ne peuvent pas créer une production stable.
Une erreur d’indexation du chargeur se produit lorsque la bande n’avance pas au pas correct. Le composant peut être placé trop en avant, trop en arrière ou partiellement sous la bande de protection. La buse prélève alors le composant au mauvais endroit ou touche la poche du ruban adhésif. Cela peut entraîner un ramassage manqué, un ramassage incliné, un composant endommagé ou un rejet de la vision.
Les opérateurs doivent comparer la hauteur programmée avec la bande réelle du composant. Ils doivent également regarder lentement le point de présentation pendant la récupération de l"essai. Le composant doit arriver centré et de niveau, sans rebond ni retard après le mouvement de la bande.
Les problèmes de bande de couverture peuvent créer des rejets répétés même lorsque la bobine semble normale de l"extérieur. Si l"angle de décollement de la bande de protection est incorrect, le composant peut se soulever, pivoter ou sauter à l"intérieur de la pochette. Si la poche est écrasée ou si la bande de support est pliée, la buse risque de ne pas entrer en contact correctement avec la surface du composant.
Pour les petits composants passifs, même un petit mouvement à l’intérieur de la poche peut augmenter le taux de rejet du pick and place. L"équipe doit inspecter le chemin de la bande, la tension de la bobine, la force de pelage, l"état de la poche, la zone de jonction et le guide du chargeur. Un problème qui commence après un changement d"épissure ou de bobine est souvent dû à l"emballage ou au chargement plutôt qu"au matériel de la machine.
La buse est le point de contact direct entre la machine de placement et le composant. Si la buse ne parvient pas à créer une étanchéité stable, le composant peut être manqué, laissé tomber, retourné ou rejeté par la vision. Les contrôles des buses et du vide sont donc essentiels dans l"analyse des rejets de composants de la machine SMT.
Une buse doit correspondre au corps du composant, à la zone de ramassage, au poids et à la surface. Une buse trop petite peut ne pas contenir suffisamment de surface. Une buse trop grande peut toucher les fils, les bords ou les parois des poches à proximité. Pour les composants de forme irrégulière, le point de ramassage devra peut-être se rapprocher du centre de gravité.
Une mauvaise sélection de buse crée souvent un rejet intermittent. La machine peut bien fonctionner à basse vitesse mais tomber en panne lorsque l"accélération de la tête augmente. Il peut également rejeter plus souvent lorsque la surface du composant est légèrement poussiéreuse ou lorsque la réponse au vide devient plus faible après plusieurs heures de production.
La contamination des buses est une cause simple mais courante. Les résidus de pâte à souder, la poussière, les débris de ruban adhésif ou les particules d"emballage peuvent réduire l"étanchéité entre la buse et le composant. Une pointe de buse usée peut également créer une fuite trop petite pour arrêter chaque ramassage, mais suffisamment importante pour créer une reconnaissance instable.
Les techniciens doivent inspecter la buse sous un grossissement, la nettoyer avec la méthode approuvée et comparer l"historique des erreurs par ID de buse. Si le rejet suit la buse après que la buse ait été déplacée vers une autre tête ou un autre composant, la buse doit être remplacée ou recalibrée.
Le vide ne doit pas être traité uniquement comme une alarme. C"est un signal de processus utile. Un vide faible peut signifier une fuite d"air, un filtre obstrué, une hauteur de ramassage incorrecte, une surface de composant rugueuse, une mauvaise présentation du chargeur ou une buse endommagée. Une valeur de vide qui change lentement au cours d"un quart de travail peut indiquer une contamination ou une dérive de maintenance.
Les usines doivent enregistrer la référence de vide normale pour les emballages courants. Lorsque le rejet augmente, la comparaison des valeurs de vide actuelles avec la référence permet à l’équipe d’éviter des ajustements aléatoires.

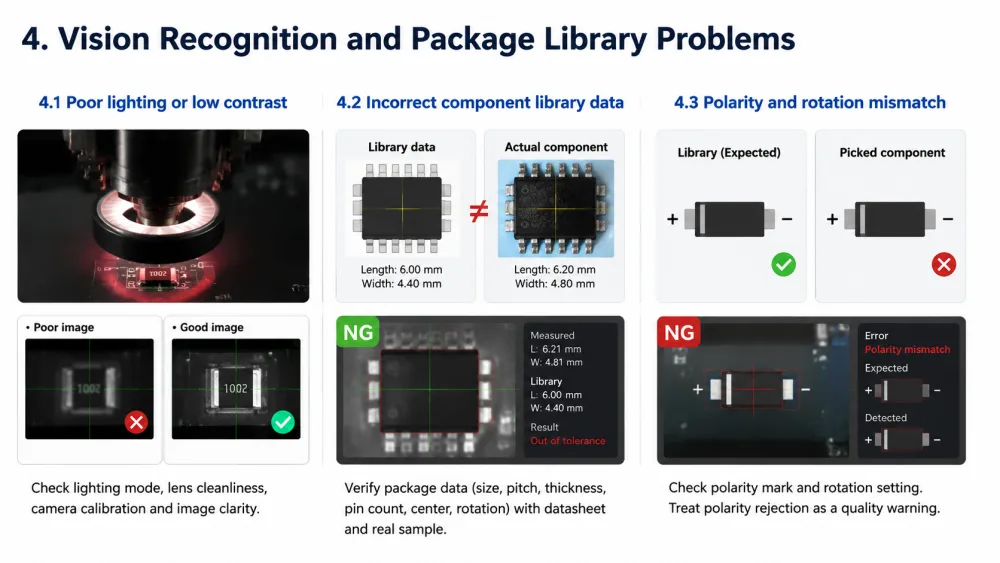

Les erreurs de reconnaissance visuelle sont un autre groupe majeur de causes de rejet de composants SMT. La caméra vérifie si le composant est présent, centré, correctement tourné et dans les limites de tolérance. Si la caméra ne parvient pas à reconnaître le composant, la machine peut le rejeter même si la capture physique semble acceptable.
Certains composants sont difficiles à voir pour la caméra. Un corps noir sur fond sombre, une surface métallique brillante, un emballage transparent, une petite marque de polarité ou une forme irrégulière du fil peuvent réduire le contraste. Si l’image de la caméra n’est pas claire, modifier la tolérance ne résoudra pas le problème. L"équipe doit d"abord examiner le mode d"éclairage, la propreté de l"objectif, l"étalonnage de l"appareil photo et l"image réelle capturée par la machine.
La bibliothèque du package doit correspondre au composant réel. La taille du corps, le nombre de fils, le pas du fil, l"épaisseur, la marque de polarité, le centre du micro et la rotation autorisée sont tous importants. Une bibliothèque copiée à partir d"un composant similaire peut être suffisamment proche pour un simple boîtier de puce, mais échouer pour un circuit intégré, un connecteur, un blindage ou une diode à pas fin.
Lorsqu"un refus apparaît après l"introduction d"un nouveau produit, les données de la bibliothèque doivent être vérifiées par rapport au dessin du composant et à un échantillon réel. L"ingénieur doit éviter d"élargir la tolérance jusqu"à ce que les données du package soient confirmées.
La non-concordance de polarité est particulièrement importante pour les diodes, les circuits intégrés, LED et autres composants directionnels. La machine peut rejeter le composant parce que le système de vision voit une marque dans une position différente de celle attendue par la bibliothèque. Dans certains cas, le composant peut réussir son placement mais créer ultérieurement une grave panne électrique. Pour cette raison, le rejet de polarité doit être traité comme un avertissement de qualité, et non comme un simple retard de production.
L’état des matériaux peut affecter directement le taux de rejet du prélèvement et du placement. Une machine de placement s"attend à ce que le composant arrive dans une forme et une position stables. Si le stockage, la manipulation ou l"emballage modifient cette condition, le rejet peut augmenter même si la configuration de la machine n"a pas changé.
Les composants sensibles à l’humidité nécessitent un stockage et une manipulation contrôlés. Un mauvais stockage n'entraîne pas toujours un rejet immédiat du ramassage, mais il peut créer une déformation du boîtier, des défauts de soudure ou un risque de fiabilité plus tard dans le processus. JEDEC fournit des conseils largement utilisés pour la manipulation des appareils sensibles à l'humidité/à la refusion via J-STD-033..
La charge statique peut faire adhérer de petits composants au ruban adhésif, à la buse ou aux surfaces environnantes. La poussière et la contamination peuvent également affecter la prise en main et la vision. Un bon programme de contrôle ESD aide à protéger les appareils sensibles et prend en charge une manipulation plus stable. La norme ANSI/ESD S20.20 est une référence utile pour créer un système de contrôle ESD formel.
Différents lots du même numéro de pièce peuvent présenter de petites variations dans la couleur du corps, le contraste du marquage, la forme de la mine ou l"ajustement de la poche du ruban. Ces différences peuvent rester dans la tolérance du fournisseur mais affectent néanmoins la reconnaissance ou le ramassage. Lorsque le rejet augmente après de nombreux changements, les ingénieurs doivent comparer les anciens et les nouveaux matériaux sous la même image de machine et dans les mêmes conditions de ramassage.

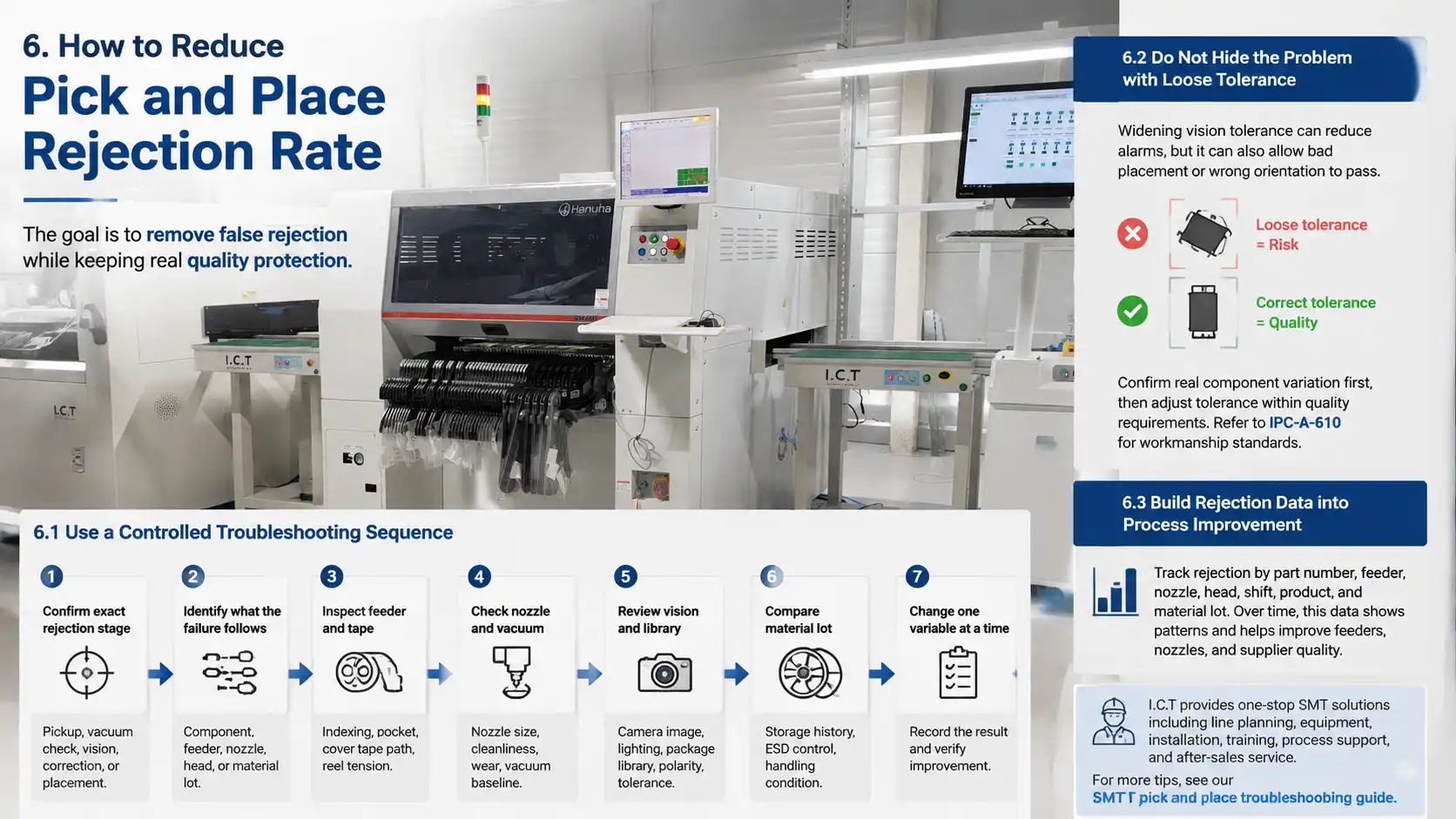

Réduire le taux de rejet ne consiste pas à rendre la machine moins sensible. Il s’agit de rendre le processus plus stable. Une machine qui rejette les mauvais ramassages protège la qualité. Une machine qui rejette les bons composants gaspille du matériel et du temps. L’objectif est de supprimer les faux rejets tout en gardant une réelle protection de qualité.
Confirmez l’étape exacte du rejet : ramassage, contrôle du vide, reconnaissance visuelle, correction ou placement.
Vérifiez si la défaillance concerne le composant, l"alimentateur, la buse, la tête ou le lot de matériaux.
Inspectez l’indexation du chargeur, la poche de ruban, le chemin du ruban de couverture et la tension de la bobine.
Inspectez la taille de la buse, sa propreté, son usure et la ligne de base de l"aspiration.
Examinez l’image de la caméra, l’éclairage, la bibliothèque de packages, la polarité et la tolérance de reconnaissance.
Comparez le lot de matériaux, l"historique de stockage, le contrôle ESD et les conditions de manipulation.
Modifiez une variable à la fois et enregistrez le résultat.
L'élargissement de la tolérance visuelle peut réduire les alarmes, mais cela peut également permettre le passage d'un mauvais placement ou d'une mauvaise orientation. La méthode la plus sûre consiste d'abord à confirmer la variation réelle du composant, puis à ajuster la tolérance uniquement dans le cadre des exigences de qualité. Les références générales de fabrication telles que IPC-A-610 aident les équipes de production à maintenir la cohérence du langage d'inspection et du jugement d'acceptabilité.
Les enregistrements de rejet devraient devenir un outil d’amélioration des processus. Une usine peut suivre les rejets par numéro de pièce, alimentateur, buse, tête, équipe, produit et lot de matériaux. Au fil du temps, ces données indiquent quel emballage nécessite une meilleure stratégie de buses, quel chargeur nécessite une maintenance et quel fournisseur de matériaux crée le plus de variation.
I.C.T fournit des solutions uniques SMT aux fabricants de produits électroniques, y compris la planification des lignes, l'équipement SMT, l'installation, la formation, l'assistance aux processus et le service après-vente. Lorsque les clients sont confrontés à des refus répétés, I.C.T peut aider à revoir l'ensemble de la chaîne de production au lieu de se contenter d'une seule page d'alarme. Pour un cadre de diagnostic plus large, les lecteurs peuvent également consulter ce guide de dépannage SMT pick and place.
Le rejet d"un composant SMT est un symptôme qui doit être attribué au stade exact de la défaillance.
L"indexation du chargeur, l"état de la poche de bande et le décollement de la bande de couverture sont des causes profondes courantes.
La taille de la buse, son usure, la contamination, les fuites de vide et la hauteur de ramassage affectent fortement le rejet.
Le rejet de la vision provient souvent de l"éclairage, du contraste, des données de la bibliothèque, de la polarité ou d"une variation de l"emballage.
La manipulation des matériaux, le contrôle de l"humidité, le contrôle ESD et les variations de lots ne doivent pas être ignorés.
La meilleure façon de réduire le taux de rejet des opérations de prélèvement et de placement consiste à effectuer une modification contrôlée à la fois et à enregistrer le résultat.
Un processus SMT stable se construit grâce à l"observation des patients, à des données propres et à de bonnes habitudes de production. Lorsque le rejet devient fréquent, la bonne réponse n’est pas la panique ou un ajustement aléatoire. Il s’agit d’une cause profonde claire qui protège à la fois la production et la qualité.
Il n’existe pas de taux de rejet normal universel car il dépend de la taille des composants, du type d’emballage, de l’état de la machine, de la qualité du chargeur, de la vitesse de production, du matériau d’emballage et de la gamme de produits. Une ligne plaçant de nombreux petits composants passifs aura un profil de risque différent d"une ligne plaçant un connecteur ou un circuit intégré plus gros. Au lieu de courir après un chiffre fixe, les usines devraient établir une référence normale pour chaque famille de produits et d’emballages. Si le débit dépasse soudainement cette valeur de référence après un changement de lot de matériau, un changement d"alimentateur, un changement de buse ou une mise à jour du programme, l"équipe doit enquêter immédiatement.
Les petits composants ont moins de zone de ramassage et sont plus sensibles à la position de la poche du ruban adhésif, à la charge statique, à la taille de la buse, à la hauteur de ramassage et aux fuites d"air. Un très petit décalage du chargeur peut amener la buse à pointer près du bord du composant plutôt que du centre. Le composant peut se soulever selon un angle, pivoter sous la caméra ou tomber lors du mouvement de la tête. Pour les petits emballages, une présentation stable du chargeur et un état de buse propre sont particulièrement importants.
La tolérance visuelle ne doit être ajustée qu"après vérification des causes physiques et liées aux données. Si le composant est vraiment bon et que la bibliothèque de packages est trop stricte, un ajustement minutieux des tolérances peut être correct. Cependant, si le composant est incliné en raison d"une mauvaise prise en main ou si la bibliothèque présente une marque de polarité incorrecte, une tolérance plus large ne fait que masquer le problème. Cela peut permettre une mauvaise mise en production et créer des pertes en aval plus importantes.
Une méthode pratique consiste à voir si le problème vient du chargeur ou de la buse. Si le même composant tombe en panne uniquement dans un emplacement du chargeur, inspectez l"étalonnage du chargeur, l"indexation, le chemin de la bande et l"état des poches. Si différents composants tombent en panne avec la même buse, inspectez l"usure de la buse, la contamination, le blocage et les fuites de vide. Si le problème survient sur une bobine de matériau sur différents alimentateurs, l"emballage du matériau ou la variation du lot peut en être la cause première.
Une assistance externe est utile lorsque le rejet persiste après des vérifications de base du chargeur, des buses, du vide, de la vision et du programme. Cela s’avère également utile lors de l’introduction d’un nouveau produit, du déplacement d’une machine, de la mise à niveau d’une ligne ou d’une instabilité répétée de la qualité. Un fournisseur de solutions SMT expérimenté peut examiner ensemble l"état de la machine, la configuration du chargeur, la bibliothèque de paquets, la manutention des matériaux, l"équilibrage des lignes, la formation des opérateurs et l"influence du processus en amont ou en aval. Cette vue plus large permet souvent de détecter des causes qu"un seul écran d"alarme ne peut pas afficher.
