T550+IR4+Convertisseur
I.C.T
smt pcb metal coating machines
| Quantité: | |
|---|---|
| I.C.T Machine de collage par pulvérisation de revêtement pour PCB
La machine d'encollage par pulvérisation de revêtement I.C.T pour PCB permet un travail facile et rapide des panneaux. Il propose une configuration de programme simple et des temps de changement rapides pour de bons résultats. Cette machine de revêtement de panneaux PCB gère des formats allant de 50x50 à 450x460 mm. Il se déplace X=450mm, Y=450mm, Z=100mm. Les utilisateurs créent n'importe quel chemin de pulvérisation et l'écran l'indique clairement. Pistes miroir, tableau ou copie pour de nombreuses cartes. Il compte les données comme la sortie et l'heure automatiquement. La machine de collage par pulvérisation de revêtement pour PCB convient à la puissance d'entraînement, au contrôle industriel, à LED, à l'automobile, à la communication, etc. Il répond à de nombreux besoins en matière de débit élevé et d'air pur dans les ateliers.
| Fonctionnalité
Système de transmission
Le système de transmission s'appuie sur une plate-forme à haute résistance pour des fonctionnements réguliers dans la machine de collage par pulvérisation de revêtement pour PCB. Les servomoteurs et pilotes importés offrent une puissance fluide. Le servo avec rail coulissant assure une répétition exacte X/Y/Z. Le couvercle anti-poussière maintient la vis et le rail propres pour réduire l'entretien. Les chaînes de réservoir maintiennent les tuyaux et les conduites propres. Cette configuration réduit les défauts et prend en charge de longues heures de travail.
Système de transport
Le système de transport utilise des chaînes uniques pour arrêter les bourrages PCB dans la machine de collage par pulvérisation de revêtement pendant PCB. Le moteur règle la vitesse et s’arrête brusquement. Les pinces à cylindre maintiennent fermement les planches. La largeur du rail change de manière semi-automatique pour un flux facile. Les chaînes et les profilés supportent de lourdes charges sans se plier. Il maintient une ligne lisse dans la machine de revêtement de panneaux PCB.
Système de revêtement
Le système de contrôle met les pièces en ordre avec des étiquettes standard pour des contrôles rapides dans la machine de collage par pulvérisation de revêtement pour PCB. Le servo de haute précision fonctionne de manière stable. La conception thermique refroidit avec le flux d'air. Le contrôle du PC et de la carte ajoute de la confiance. Il relie des lignes faciles à complètes.
Système de contrôle
Le système opérateur crée de nouveaux programmes en moins de 10 minutes et change en moins de 2 minutes sous Windows 10. Un logiciel convivial enseigne et affiche les chemins en direct. La vision CCD s'ajoute en option. La plateforme s'adapte à tous les utilisateurs. Cela facilite l'utilisation quotidienne de la machine d'encollage par pulvérisation de revêtement pour PCB.
Système opérateur
Les caractéristiques générales comprennent des rideaux d'air aux extrémités des rails pour bloquer le gaz et maintenir l'atelier propre. La programmation modifie n'importe quel chemin avec une interface simple. Pistes miroir ou copie rapide pour plusieurs cartes. Le comptage automatique affiche la sortie et l'heure. Cela facilite une installation rapide dans la machine de revêtement de carton PCB.
Système de revêtement avancé à double valve
Le système de vannes de la machine de collage par pulvérisation de revêtement pour PCB a une conception double pour les travaux complexes. L'échange modulaire prend moins de 2 minutes pour différentes vannes. Le H-808 fait des points fins pour les petites pièces dans LED et les gadgets. H-818 fans de films larges pour les planches de voiture. Le H-828 coule haut pour les couches épaisses dans les unités de puissance. L'axe U en option tourne à 360° et s'incline à 45° pour atteindre le dessous des pièces. La lampe UV vérifie en direct, le CCD vise ±0,05 mm. Il réduit les déchets de 20 à 30 % et offre même une protection IP67.
| Spécification
| Machines de revêtement conformes sélectives | ||||
| Modèle | I.C.T-T550 | I.C.T - T550U | I.C.T-T600 | I.C.T - T650 |
| Nombre de vannes | 2 (vanne d'atomisation 1 tête, vanne de précision 1 tête) | 2 (vanne d'atomisation 1 tête, vanne de précision 1 tête) | 2 (vanne d'atomisation 2 tête) | 4 (vanne d'atomisation 2 têtes, vanne de précision 2 têtes) |
| Méthode de contrôle | PC + carte de contrôle de mouvement | |||
| Nombre de broches | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB taille | 50 * 50 ~ 450 * 460 mm | |||
| Entraînement de broche | Servomoteur importé + module de vis à billes | |||
| Nettoyage automatique des vannes | avec réservoir de pression 5L | |||
| Alimentation électrique | C.A. 220 V ± 10 %, 50/60 Hz, 2,2 kW. | |||
| Dimension | L910 * W1600 * H1700mm | |||
| Poids net | 1000KG | |||

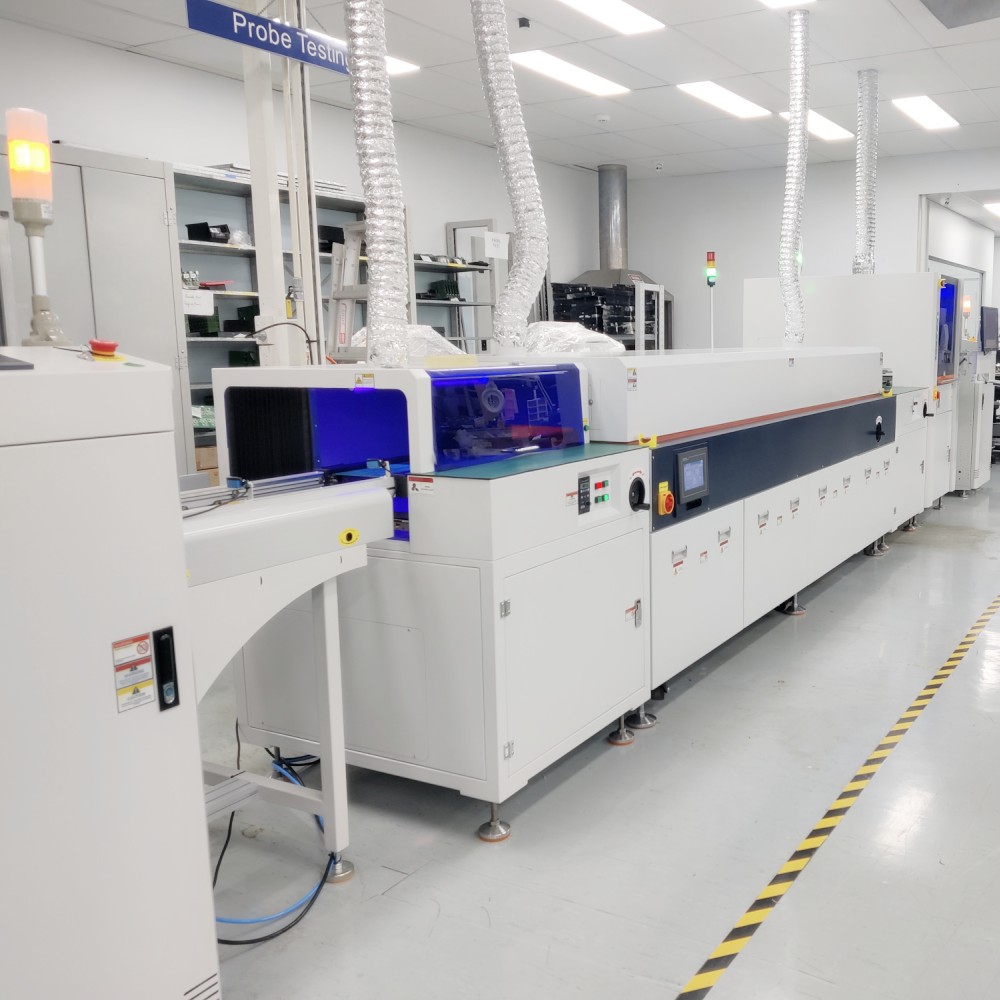

| de revêtement Liste des équipements de la ligne
Notre ligne de revêtement PCBA propose des outils avancés pour une protection efficace et précise des circuits imprimés. La ligne de revêtement entièrement automatisée comprend une machine de revêtement sélectif pour une application précise, un four de durcissement pour des finitions durables, AOI pour les contrôles de qualité, un élévateur et un retourneur pour une manipulation en douceur et un système de convoyeur pour une production sans faille.
Cette ligne de revêtement PCBA de haute qualité garantit un fonctionnement stable, un revêtement fiable anti-poussière, imperméable et antidéflagrant, répondant aux divers besoins de l'industrie. Grâce à des conceptions modulaires et au support mondial de I.C.T, il améliore la productivité pour les tâches de revêtement protecteur.
| Nom du produit | Objectif dans la ligne de revêtement PCBA |
|---|---|
Applique des revêtements protecteurs précis sur les circuits imprimés pour une protection anti-poussière, imperméable et antidéflagrante. | |
Durcit les revêtements avec la lumière IR ou UV, assurant une protection durable et solide. | |
Transporte les circuits imprimés en douceur à travers la ligne de revêtement pour un traitement efficace. | |
Fournit et stocke PCB pour la ligne de production, garantissant une entrée et une sortie fluides. | |
| Revêtement conforme AOI | Inspecte la qualité du revêtement et détecte les défauts pour garantir des normes élevées. |

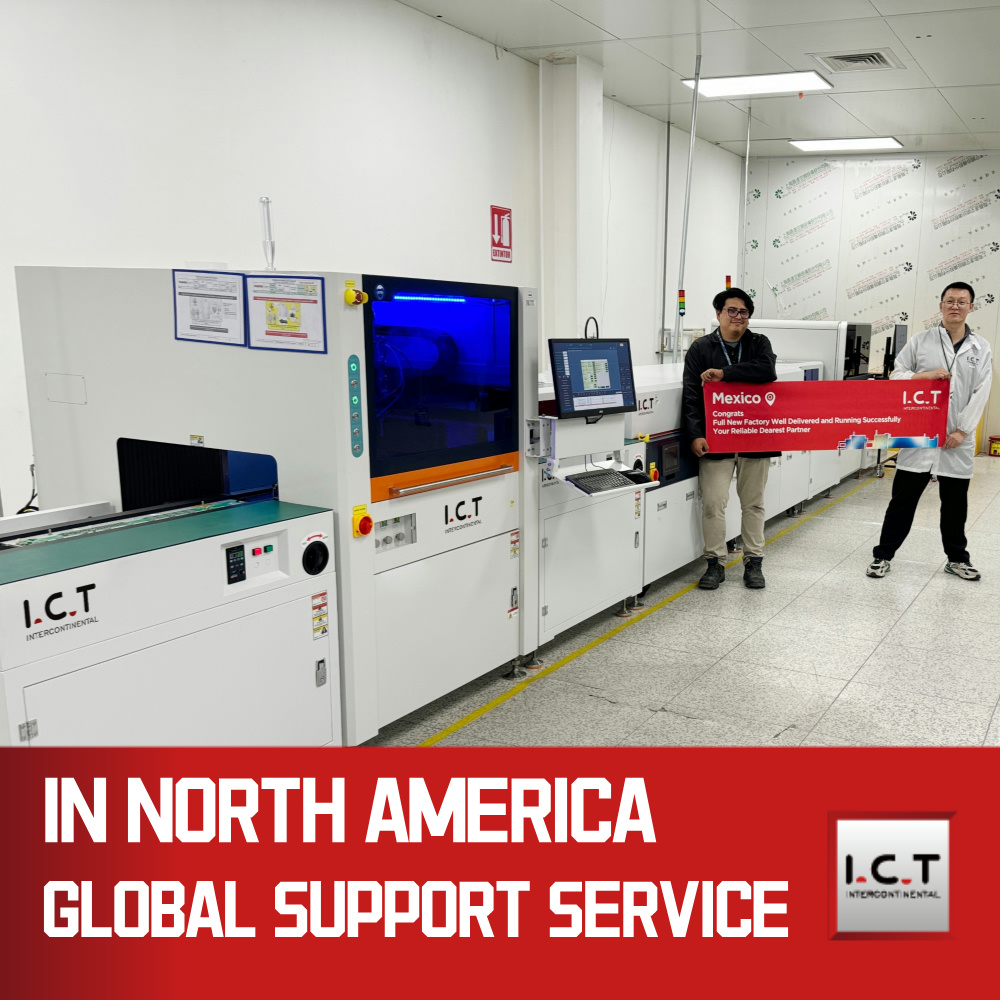

| Vidéo de réussite client
Dans la vidéo « Le parcours européen de l'ingénieur I.C.T – Solution SMT pour l'électronique automobile », notre ingénieur se rend chez un client européen de premier plan spécialisé dans les tableaux de bord automobiles. Ils ont acheté une ligne de revêtement complète PCBA comprenant la machine de collage par pulvérisation de revêtement pour PCB, ainsi qu'un chargeur PCB, un four de durcissement UV et un déchargeur. L'équipement supplémentaire comprend le soudage à la vague sélective et l'inspection AOI avec tampon de magasin et déchargeur NG/OK. L'ingénieur effectue l'installation complète et le débogage pour garantir un fonctionnement optimal. Il dispense une formation opérationnelle approfondie couvrant les bases, la maintenance et le dépannage. Lors de la production d'essais, il collabore pour résoudre les défis, optimiser les processus et améliorer l'efficacité/la qualité. Cette prise en charge permet un démarrage fluide et à haut rendement. Les images mettent en évidence un revêtement sélectif précis sur des cartes complexes, une programmation rapide et une intégration transparente dans les lignes automobiles à l'aide de la machine de revêtement de cartes PCB.
| Services et Formation
I.C.T propose l'installation, le débogage et la maintenance de bout en bout de la machine de collage par pulvérisation de revêtement pour PCB. Nos ingénieurs expérimentés proposent une formation sur site ou à distance sur la programmation, le fonctionnement quotidien, le nettoyage et les correctifs courants. Nous répondons rapidement aux requêtes par téléphone, e-mail ou vidéo, résolvant souvent les problèmes en quelques heures. Des manuels complets et des guides vidéo complètent les sessions pratiques. Les pièces de rechange sont stockées dans le monde entier pour une livraison rapide. Les suivis réguliers incluent l'optimisation des processus et les mises à niveau pour répondre aux besoins changeants. Cela renforce la confiance de l’opérateur et minimise les temps d’arrêt. Dans les applications automobiles ou LED avec la machine de revêtement de panneaux PCB, nous adaptons notre assistance aux revêtements et types de panneaux spécifiques. Les clients bénéficient d'un partenariat à long terme pour une expansion sans risque.
| Ce que disent les clients
Les clients félicitent vivement nos ingénieurs pour leur expertise professionnelle, leurs résolutions rapides sur site et leur formation des patients lors des visites européennes. Ils félicitent la machine de collage par pulvérisation de revêtement pour PCB car elle fournit des couches uniformes et sans défauts, même sur des panneaux automobiles complexes. Un emballage sécurisé et résistant aux dommages garantit une expédition internationale sûre à chaque fois. Les équipes de réponse rapide répondent aux questions en moins de 24 heures, évitant ainsi les arrêts de production. La fiabilité de la machine et le changement facile des vannes augmentent le rendement de 20 à 30 % dans les lignes à mélange élevé. Beaucoup soulignent à quel point elle dépasse les attentes en matière de durabilité et de précision pour la machine de revêtement de carton PCB. Dans l’ensemble, il est réputé pour améliorer la durée de vie et la conformité des produits.
| Certifications et normes
I.C.T est fier de détenir CE pour la sécurité, RoHS pour la conformité environnementale et ISO9001 pour la gestion de la qualité. Nous possédons plusieurs brevets sur des fonctionnalités innovantes telles que les vannes modulaires et l'édition de chemin. Chaque machine de collage par pulvérisation de revêtement pour PCB est soumise à des tests internes rigoureux, y compris des essais de stabilité, des contrôles de précision et de compatibilité des matériaux. Des protocoles d'usine stricts couvrent l'approvisionnement en composants, l'assemblage et l'inspection finale. Cela garantit un fonctionnement fiable et écologique sur les marchés mondiaux. Les certificats valident notre engagement envers l'excellence dans le secteur des machines de revêtement de carton PCB.

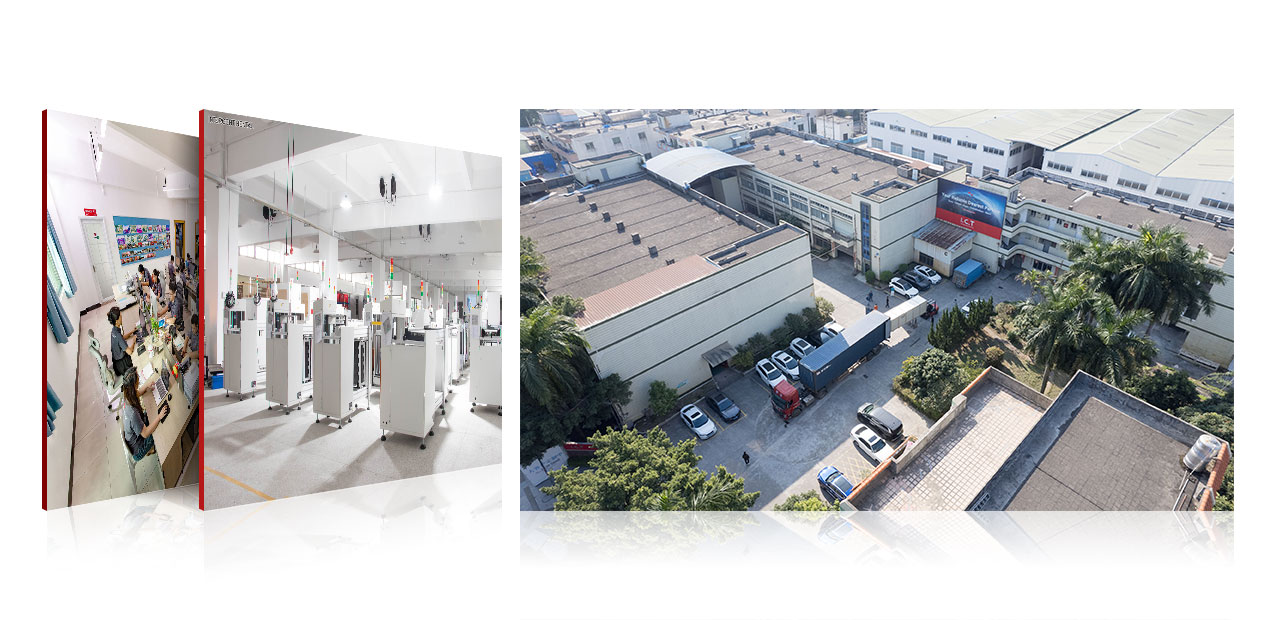

| À propos de la société et de l'usine I.C.T
I.C.T exploite des installations de R&D et de production indépendantes s'étendant sur 12 000 m² avec 89 employés dédiés, dont 20 ingénieurs. Créé en 2012 avec des fonds enregistrés de 30 millions de dollars et 8 succursales, nous avons connu une croissance rapide. Au service de plus de 1 600 clients dans 72 pays, nous proposons des solutions SMT uniques, de l'analyse de la demande à l'optimisation. Les usines appliquent des systèmes de gestion de la qualité rigoureux, des processus de détection précis et une traçabilité complète. Nous couvrons les semi-conducteurs, PCBA, SMT, le DIP, le revêtement, les robots et l'assemblage. La mondialisation et la localisation sont le moteur de notre plateforme à valeurs croisées dans la fabrication électronique.
| I.C.T Machine de collage par pulvérisation de revêtement pour PCB
La machine d'encollage par pulvérisation de revêtement I.C.T pour PCB permet un travail facile et rapide des panneaux. Il propose une configuration de programme simple et des temps de changement rapides pour de bons résultats. Cette machine de revêtement de panneaux PCB gère des formats allant de 50x50 à 450x460 mm. Il se déplace X=450mm, Y=450mm, Z=100mm. Les utilisateurs créent n'importe quel chemin de pulvérisation et l'écran l'indique clairement. Pistes miroir, tableau ou copie pour de nombreuses cartes. Il compte les données comme la sortie et l'heure automatiquement. La machine de collage par pulvérisation de revêtement pour PCB convient à la puissance d'entraînement, au contrôle industriel, à LED, à l'automobile, à la communication, etc. Il répond à de nombreux besoins en matière de débit élevé et d'air pur dans les ateliers.
| Fonctionnalité
Système de transmission
Le système de transmission s'appuie sur une plate-forme à haute résistance pour des fonctionnements réguliers dans la machine de collage par pulvérisation de revêtement pour PCB. Les servomoteurs et pilotes importés offrent une puissance fluide. Le servo avec rail coulissant assure une répétition exacte X/Y/Z. Le couvercle anti-poussière maintient la vis et le rail propres pour réduire l'entretien. Les chaînes de réservoir maintiennent les tuyaux et les conduites propres. Cette configuration réduit les défauts et prend en charge de longues heures de travail.
Système de transport
Le système de transport utilise des chaînes uniques pour arrêter les bourrages PCB dans la machine de collage par pulvérisation de revêtement pendant PCB. Le moteur règle la vitesse et s’arrête brusquement. Les pinces à cylindre maintiennent fermement les planches. La largeur du rail change de manière semi-automatique pour un flux facile. Les chaînes et les profilés supportent de lourdes charges sans se plier. Il maintient une ligne lisse dans la machine de revêtement de panneaux PCB.
Système de revêtement
Le système de contrôle met les pièces en ordre avec des étiquettes standard pour des contrôles rapides dans la machine de collage par pulvérisation de revêtement pour PCB. Le servo de haute précision fonctionne de manière stable. La conception thermique refroidit avec le flux d'air. Le contrôle du PC et de la carte ajoute de la confiance. Il relie des lignes faciles à complètes.
Système de contrôle
Le système opérateur crée de nouveaux programmes en moins de 10 minutes et change en moins de 2 minutes sous Windows 10. Un logiciel convivial enseigne et affiche les chemins en direct. La vision CCD s'ajoute en option. La plateforme s'adapte à tous les utilisateurs. Cela facilite l'utilisation quotidienne de la machine d'encollage par pulvérisation de revêtement pour PCB.
Système opérateur
Les caractéristiques générales comprennent des rideaux d'air aux extrémités des rails pour bloquer le gaz et maintenir l'atelier propre. La programmation modifie n'importe quel chemin avec une interface simple. Pistes miroir ou copie rapide pour plusieurs cartes. Le comptage automatique affiche la sortie et l'heure. Cela facilite une installation rapide dans la machine de revêtement de carton PCB.
Système de revêtement avancé à double valve
Le système de vannes de la machine de collage par pulvérisation de revêtement pour PCB a une conception double pour les travaux complexes. L'échange modulaire prend moins de 2 minutes pour différentes vannes. Le H-808 fait des points fins pour les petites pièces dans LED et les gadgets. H-818 fans de films larges pour les planches de voiture. Le H-828 coule haut pour les couches épaisses dans les unités de puissance. L'axe U en option tourne à 360° et s'incline à 45° pour atteindre le dessous des pièces. La lampe UV vérifie en direct, le CCD vise ±0,05 mm. Il réduit les déchets de 20 à 30 % et offre même une protection IP67.
| Spécification
| Machines de revêtement conformes sélectives | ||||
| Modèle | I.C.T-T550 | I.C.T - T550U | I.C.T-T600 | I.C.T - T650 |
| Nombre de vannes | 2 (vanne d'atomisation 1 tête, vanne de précision 1 tête) | 2 (vanne d'atomisation 1 tête, vanne de précision 1 tête) | 2 (vanne d'atomisation 2 tête) | 4 (vanne d'atomisation 2 têtes, vanne de précision 2 têtes) |
| Méthode de contrôle | PC + carte de contrôle de mouvement | |||
| Nombre de broches | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB taille | 50 * 50 ~ 450 * 460 mm | |||
| Entraînement de broche | Servomoteur importé + module de vis à billes | |||
| Nettoyage automatique des vannes | avec réservoir de pression 5L | |||
| Alimentation électrique | C.A. 220 V ± 10 %, 50/60 Hz, 2,2 kW. | |||
| Dimension | L910 * W1600 * H1700mm | |||
| Poids net | 1000KG | |||
| de revêtement Liste des équipements de la ligne
Notre ligne de revêtement PCBA propose des outils avancés pour une protection efficace et précise des circuits imprimés. La ligne de revêtement entièrement automatisée comprend une machine de revêtement sélectif pour une application précise, un four de durcissement pour des finitions durables, AOI pour les contrôles de qualité, un élévateur et un retourneur pour une manipulation en douceur et un système de convoyeur pour une production sans faille.
Cette ligne de revêtement PCBA de haute qualité garantit un fonctionnement stable, un revêtement fiable anti-poussière, imperméable et antidéflagrant, répondant aux divers besoins de l'industrie. Grâce à des conceptions modulaires et au support mondial de I.C.T, il améliore la productivité pour les tâches de revêtement protecteur.
| Nom du produit | Objectif dans la ligne de revêtement PCBA |
|---|---|
Applique des revêtements protecteurs précis sur les circuits imprimés pour une protection anti-poussière, imperméable et antidéflagrante. | |
Durcit les revêtements avec la lumière IR ou UV, assurant une protection durable et solide. | |
Transporte les circuits imprimés en douceur à travers la ligne de revêtement pour un traitement efficace. | |
Fournit et stocke PCB pour la ligne de production, garantissant une entrée et une sortie fluides. | |
| Revêtement conforme AOI | Inspecte la qualité du revêtement et détecte les défauts pour garantir des normes élevées. |
| Vidéo de réussite client
Dans la vidéo « Le parcours européen de l'ingénieur I.C.T – Solution SMT pour l'électronique automobile », notre ingénieur se rend chez un client européen de premier plan spécialisé dans les tableaux de bord automobiles. Ils ont acheté une ligne de revêtement complète PCBA comprenant la machine de collage par pulvérisation de revêtement pour PCB, ainsi qu'un chargeur PCB, un four de durcissement UV et un déchargeur. L'équipement supplémentaire comprend le soudage à la vague sélective et l'inspection AOI avec tampon de magasin et déchargeur NG/OK. L'ingénieur effectue l'installation complète et le débogage pour garantir un fonctionnement optimal. Il dispense une formation opérationnelle approfondie couvrant les bases, la maintenance et le dépannage. Lors de la production d'essais, il collabore pour résoudre les défis, optimiser les processus et améliorer l'efficacité/la qualité. Cette prise en charge permet un démarrage fluide et à haut rendement. Les images mettent en évidence un revêtement sélectif précis sur des cartes complexes, une programmation rapide et une intégration transparente dans les lignes automobiles à l'aide de la machine de revêtement de cartes PCB.
| Services et Formation
I.C.T propose l'installation, le débogage et la maintenance de bout en bout de la machine de collage par pulvérisation de revêtement pour PCB. Nos ingénieurs expérimentés proposent une formation sur site ou à distance sur la programmation, le fonctionnement quotidien, le nettoyage et les correctifs courants. Nous répondons rapidement aux requêtes par téléphone, e-mail ou vidéo, résolvant souvent les problèmes en quelques heures. Des manuels complets et des guides vidéo complètent les sessions pratiques. Les pièces de rechange sont stockées dans le monde entier pour une livraison rapide. Les suivis réguliers incluent l'optimisation des processus et les mises à niveau pour répondre aux besoins changeants. Cela renforce la confiance de l’opérateur et minimise les temps d’arrêt. Dans les applications automobiles ou LED avec la machine de revêtement de panneaux PCB, nous adaptons notre assistance aux revêtements et types de panneaux spécifiques. Les clients bénéficient d'un partenariat à long terme pour une expansion sans risque.
| Ce que disent les clients
Les clients félicitent vivement nos ingénieurs pour leur expertise professionnelle, leurs résolutions rapides sur site et leur formation des patients lors des visites européennes. Ils félicitent la machine de collage par pulvérisation de revêtement pour PCB car elle fournit des couches uniformes et sans défauts, même sur des panneaux automobiles complexes. Un emballage sécurisé et résistant aux dommages garantit une expédition internationale sûre à chaque fois. Les équipes de réponse rapide répondent aux questions en moins de 24 heures, évitant ainsi les arrêts de production. La fiabilité de la machine et le changement facile des vannes augmentent le rendement de 20 à 30 % dans les lignes à mélange élevé. Beaucoup soulignent à quel point elle dépasse les attentes en matière de durabilité et de précision pour la machine de revêtement de carton PCB. Dans l’ensemble, il est réputé pour améliorer la durée de vie et la conformité des produits.
| Certifications et normes
I.C.T est fier de détenir CE pour la sécurité, RoHS pour la conformité environnementale et ISO9001 pour la gestion de la qualité. Nous possédons plusieurs brevets sur des fonctionnalités innovantes telles que les vannes modulaires et l'édition de chemin. Chaque machine de collage par pulvérisation de revêtement pour PCB est soumise à des tests internes rigoureux, y compris des essais de stabilité, des contrôles de précision et de compatibilité des matériaux. Des protocoles d'usine stricts couvrent l'approvisionnement en composants, l'assemblage et l'inspection finale. Cela garantit un fonctionnement fiable et écologique sur les marchés mondiaux. Les certificats valident notre engagement envers l'excellence dans le secteur des machines de revêtement de carton PCB.
| À propos de la société et de l'usine I.C.T
I.C.T exploite des installations de R&D et de production indépendantes s'étendant sur 12 000 m² avec 89 employés dédiés, dont 20 ingénieurs. Créé en 2012 avec des fonds enregistrés de 30 millions de dollars et 8 succursales, nous avons connu une croissance rapide. Au service de plus de 1 600 clients dans 72 pays, nous proposons des solutions SMT uniques, de l'analyse de la demande à l'optimisation. Les usines appliquent des systèmes de gestion de la qualité rigoureux, des processus de détection précis et une traçabilité complète. Nous couvrons les semi-conducteurs, PCBA, SMT, le DIP, le revêtement, les robots et l'assemblage. La mondialisation et la localisation sont le moteur de notre plateforme à valeurs croisées dans la fabrication électronique.
