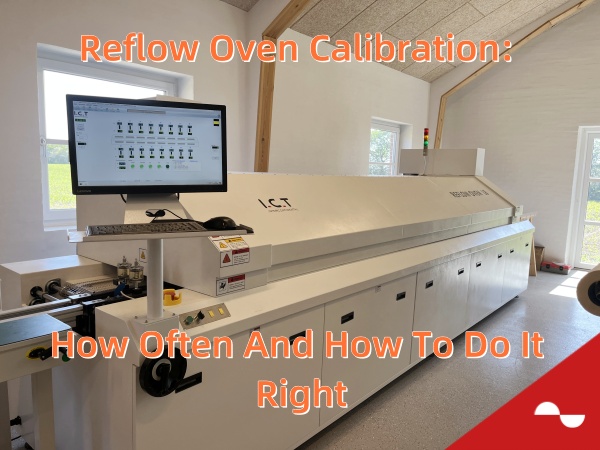

Vous devriez effectuer un étalonnage du four Reflow à des intervalles spécifiques . Vérifiez le profil chaque semaine et marquez fréquemment l'étalonnage, car il est considéré comme une meilleure pratique. Le maintien d'un horaire écrit vous aide à contrôler chaque étape de reflux, en réduisant les erreurs de soudage et en aidant le suivi et les audits. L'étalonnage régulier du four de reflux garantit que votre processus de reflux reste dans des directives strictes, ce qui entraîne des produits de meilleure qualité qui durent plus longtemps. Consultez toujours votre fournisseur de four à reflouer pour obtenir des conseils - ils peuvent fournir des conseils adaptés à vos besoins de production.
· Vérifiez votre profil de sur refusion chaque semaine. Cela vous aide à trouver de petits changements tôt. Il maintient également les articulations de soudure fortes. - Utilisez des profileurs thermiques multicanaux avec des thermocouples. Ces outils vous donnent des données de température correctes sur vos planches. - Calibrer les zones de température, le flux d'air et la vitesse du convoyeur avec soin. Cela garantit que le chauffage est uniforme et arrête les défauts. - Tenez de bons registres de tous les travaux d'étalonnage et de maintenance. Cela vous aide à passer des audits et à améliorer la qualité. - Suivez un calendrier de maintenance régulier. Cela arrête les problèmes et aide votre four de reflux durer plus longtemps.
Vous avez besoin que votre four de reflux soit réglé à droite pour fabriquer des joints de soudure solides. Si vous ne vérifiez pas souvent l'étalonnage, vos conseils peuvent avoir des problèmes. Certains problèmes courants sont:
· La défaillance du radiateur peut faire monter et descendre la température. Cela peut laisser des pièces inachevées ou brûlées à souder.
· Convoyeur La dérive d'étalonnage peut chauffer les choses dans le mauvais sens. Cela peut entraîner le pont de la soudure ou des pièces.
· Les problèmes de flux d'air peuvent rendre la chaleur inégale. Cela peut entraîner des boules de soudure, des taches ouvertes ou trop de soudure.
· Les échecs du système de refroidissement peuvent refroidir les choses trop rapidement ou de manière inégale. Cela peut provoquer des fissures, des chocs ou des couches à peler.
· Convoyeur Les pièces peuvent s'user et chauffer certaines zones de plus. Cela peut faire plus de problèmes de soudure.
Vous pouvez arrêter ces problèmes en vérifiant votre profil de reflux chaque semaine . Cela aide votre processus de soudage à faire de meilleurs ensembles de PCB avec moins d'erreurs.
Un four Reflow qui est réglé correctement fonctionne de la même manière à chaque fois. Vous n'obtenez pas de taches chaudes ou froides qui peuvent blesser les pièces. Un bon étalonnage maintient la température sûre pour vos pièces. Cela vous aide à faire plus de bonnes planches et à gaspiller moins. Vous n'avez pas à réparer autant d'erreurs. Garder le profil stable vous aide à créer des joints de soudure solides. Ces articulations durent par la chaleur et le stress.
Astuce: utilisez des outils spéciaux pour regarder chaque zone de four et modifier les paramètres si nécessaire. Cela aide votre ligne SMT à rester bon et stable.
Vous devez suivre les règles qui disent que vous devez tenir des registres d'étalonnage et de profilage thermique. Les normes IPC, ISO 14971 et des groupes comme la FDA, la FCC et UL veulent que vous conserviez ces dossiers. Ces enregistrements vous aident à suivre les problèmes et à s'améliorer. Les bons enregistrements rendent également votre programme de qualité plus fort et vous aident à passer des audits.
Vous devez faire un plan d'étalonnage ordinaire. Cela maintient votre processus de reflux stable et fiable . Vérifiez le profil de température chaque semaine. Utilisez les tableaux de contrôle pour trouver des problèmes tôt. Lorsque vous vérifiez beaucoup votre four, vous attrapez rapidement de petits changements. Cela aide vos joints de soudure à rester forts. Vos planches seront les mêmes à chaque fois.
À quelle fréquence vous calibrez dépend de certaines choses:
· Exigences du produit : si vous faites des pièces médicales ou aérospatiales, calibrez plus souvent . Certains emplois ont besoin d'étalonnage tous les six mois. Si vos produits ne sont pas aussi critiques, vous pouvez attendre jusqu'à 18 mois.
· Utilisation du four : si vous utilisez votre four de reflux toute la journée, vérifiez-le plus souvent. Si vous l'utilisez moins, vous pouvez attendre plus longtemps.
· Traiter la stabilité : si votre four conserve bien ses paramètres, vous pouvez attendre plus longtemps. Si vous voyez de grands changements, calibrez plus tôt.
· Directives du fabricant : Lisez toujours votre manuel de four. La plupart des fabricants disent calibrer une fois par an.
· Volume de production : si vous faites beaucoup de planches, calibrez plus souvent. Plus de planches signifient plus d'usure et plus de dérive.
Astuce: vérifiez le profil thermique chaque semaine. Vérifiez la vitesse du convoyeur tous les jours. Utilisez une règle et un chronomètre pour le convoyeur. Cette étape facile peut arrêter de gros problèmes.
Voici un tableau qui montre ce qui affecte la fréquence d'étalonnage :
Facteur | Explication |
Contrôle de la température | Les capteurs peuvent changer avec le temps. Vous devez recalibrer pour maintenir la fusion de la pâte de soudure au bon point. |
Flux d'air | Les fans peuvent ralentir ou se boucher. Cela change comment la chaleur se déplace dans le four. |
Convoyeur vitesse | Si le convoyeur est trop rapide ou lent, les planches obtiennent la mauvaise chaleur. |
Assurance qualité | L'étalonnage ordinaire maintient les planches de haute qualité et réduit les retouches. |
Conformité | Vous devez suivre les règles et passer les audits. |
Longévité de l'équipement | L'étalonnage aide votre four à durer plus longtemps en arrêtant l'usure. |
Facteurs économiques | Moins d'erreurs et moins de retouches économisent de l'argent. |
Environnement de fabrication | Les produits à haut risque ont besoin de plus d'étalonnage. |
Vous devez utiliser le contrôle des processus statistiques (SPC) pour surveiller votre étalonnage de fours reflux. SPC vous permet d'enregistrer les profils de température avec de nombreux thermocouples. Vous pouvez voir les tendances de la température de pointe, du temps de trempage et du temps de reflux. Cela vous aide à repérer la dérive et à maintenir votre processus stable. Les systèmes automatisés peuvent tracer ces chiffres en temps réel . Ils vous avertissent si quelque chose ne va pas, vous pouvez donc le réparer avant d'obtenir des défauts.
Vous devez rechercher des signes que votre four de reflux a besoin d'étalonnage. Voici les signes les plus courants:
1. Vous voyez une dérive de température ou une chaleur inégale sur ± 5 ° C.
2. Le four ne suit pas le profil de température réglé.
3. Le système de contrôle est instable ou montre de grands changements.
4. Les tests de répétabilité donnent des résultats différents, comme la modification des courbes de température ou la qualité de l'articulation de la soudure.
5. Vous voyez plus de défauts de joint de soudure ou de problèmes de qualité lors des tests à charge complète.
6. Les tests de non-charge et de charge complète montrent différents transfert de température ou de chaleur.
7. Les vérifications de maintenance montrent des pièces usées ou une accumulation qui nuisent aux performances.
Remarque: Si vous voyez l'un de ces panneaux, planifiez immédiatement l'étalonnage du four Reflow. L'étalonnage et la maintenance réguliers gardent votre processus stable et vos planches sont fiables.
Surveillez toujours votre profil thermique de près. Si vous voyez des changements, agissez rapidement. Cela vous aide à arrêter les défauts coûteux et à bien fonctionner votre ligne.
Source de l'image: Pexels
Vous avez besoin des bons outils pour vérifier le profil de votre four de reflux. Un profileur thermique vous donne des données précises sur la façon dont votre four chauffe vos planches. Les experts de l'industrie recommandent des profileurs multicanaux comme la série KIC X5 ou Bathrive . Ces outils mesurent la température à de nombreux points de votre planche, vous offrant une image complète de votre profil SMT Oven Reflow. Vous devez utiliser des profileurs qui peuvent gérer une chaleur élevée et une utilisation répétée. Fixez des thermocouples aux planches de test aux points clés. Assurez-vous d'utiliser un soulagement de la contrainte sur les fils afin qu'ils ne se détachent pas pendant la course.
Les profileurs vous aident à suivre les taux de rampe, à tremper les temps et à pointe les températures . Vous pouvez utiliser des graphiques de contrôle pour repérer les tendances ou les dérives dans votre profil. Même les données de données à faible coût peuvent vous aider, mais les profileurs multicanaux vous donnent les meilleurs résultats pour l'électronique moderne. Vérifiez toujours la condition physique de vos cartes de profil et thermocouples pour garder vos données fiables.
CONSEIL: Utilisez des outils de profilage robustes au lieu des tableaux de production réels. Cela protège vos produits et vous donne des résultats reproductibles.
Le temps au-dessus de Reflow, également appelé temps au-dessus de Liquidus (TAL) , est un élément clé de votre profil. Vous devez vous assurer que votre pâte de soudure fond et fait pivoter les pistes et les coussinets. Si le TAL est trop court, vous obtenez des articulations faibles. S'il est trop long, vous risquez d'endommager les pièces. La plupart des pâtes à souder ont besoin d'un TAL entre 45 et 90 secondes , avec des températures de zone de reflux de 230 ° C à 250 ° C.
Pour vérifier votre profil chaque semaine, suivez ces étapes:
1. Fixez des thermocouples à votre carte de test à l'aide de la soudure ou de l'époxy.
2. Utilisez le soulagement de la contrainte pour garder les fils sécurisés.
3. Placer les thermocouples à différents endroits et sur divers composants.
4. Passez la planche à travers le four et enregistrez les données de température.
5. Analyser le profil thermique pour les taux de rampe, la température de pointe et le TAL.
6. Comparez vos résultats à la pâte de soudure et aux spécifications des composants.
7. Ajustez vos paramètres de reflux si nécessaire et répétez le chèque.
Vous devez toujours vérifier votre profil SMT Reflow Four après tout changement de maintenance ou de recette. Cela maintient votre processus stable et vos planches fiables.
Vous devez vérifier chaque zone de température dans votre four de reflux pour maintenir votre processus stable. Commencez par configurer votre profileur thermique avec plusieurs thermocouples. Placez ces capteurs à différents points d'un test PCB. Cette étape vous aide à voir si chaque zone se réchauffe comme prévu. Chaque zone doit correspondre à la température réglée dans une plage serrée, généralement ± 2 ° C. Si vous trouvez une zone trop chaude ou trop froide, ajustez les paramètres du chauffage. Répétez le test jusqu'à ce que toutes les zones atteignent les températures cibles.
Vous devez également surveiller les problèmes courants lors de l'étalonnage du four Reflow. Parfois, vous pouvez voir des problèmes de profilage thermique , comme les zones n'atteignant pas la bonne température ou le chauffage trop rapidement. Ces problèmes peuvent provoquer des joints de soudure faibles ou endommager les pièces. Pour résoudre ce problème, utilisez toujours vos outils de profilage et vérifiez les taux de montée en puissance, de trempage et de refroidissement. Le réglage fin du profil dans chaque zone vous aide à éviter les défauts et maintient vos planches fiables.
Astuce: documentez les paramètres et les résultats de votre zone après chaque étalonnage. Ce record vous aide à repérer les tendances et à résoudre les problèmes plus rapidement la prochaine fois.
Le flux d'air et la vitesse du convoyeur jouent un grand rôle dans la qualité de reflux. Le flux d'air inégal peut provoquer des taches chaudes ou froides, ce qui entraîne une mauvaise soudure. Vous devez calibrer le flux d'air pour que l'air chaud se déplace uniformément dans le four. Utilisez à nouveau votre profileur thermique. Fixez des thermocouples à un test PCB et passez-le dans le four. Regardez les données de température en temps réel. Si vous voyez de grandes différences entre les capteurs, ajustez les ventilateurs de flux d'air jusqu'à ce que la chaleur se propage uniformément.
Convoyeur Contrôle la vitesse combien de temps votre PCB reste dans chaque zone. Si le convoyeur se déplace trop rapidement, la carte peut ne pas atteindre la bonne température. S'il se déplace trop lentement, les pièces peuvent surchauffer. Pour calibrer, définissez la vitesse du convoyeur et exécutez votre test PCB. Vérifiez le profil thermique pour voir si la carte passe suffisamment de temps dans la zone de reflux. Ajustez la vitesse au besoin et répétez le test jusqu'à ce que vous obteniez les bons résultats.
Voici un processus étape par étape simple pour le flux d'air et l'étalonnage du convoyeur :
1. Fixez des thermocouples à un test PCB aux points clés.
2. Connectez le profileur pour enregistrer les données de température.
3. Définissez votre profil thermique cible.
4. Exécutez le four et regardez les lectures de température.
5. Ajustez les ventilateurs de flux d'air pour réparer les taches chaudes ou froides.
6. Changer la vitesse du convoyeur pour contrôler le temps dans chaque zone.
7. Répétez le test jusqu'à ce que vous voyiez un chauffage uniforme.
8. Inspectez les joints de soudure pour confirmer de bons résultats.
Défi commun | Description | Solution |
Chauffage incohérent | Points chauds / froids sur PCB | Réglez le flux d'air et répétez le profilage |
Tombe composante | Pièces de relève des pièces | Équilibrez le flux d'air et la vitesse du convoyeur |
Joints de soudure froide | La soudure ne fonde pas complètement | Ralentir le convoyeur ou augmenter la température de la zone |
Annulation des défauts | Poches à gaz dans la soudure | Flux d'air et profil affinés |
Remarque: Utilisez toujours le test PCB S qui correspondent à vos vrais planches. Cela rend votre étalonnage plus précis et vous aide à éviter les surprises en production.
Après avoir collecté vos données d'étalonnage, vous devez les analyser attentivement. Commencez par nettoyer vos données. Supprimer toutes les lectures en double ou mauvaises. Cette étape garantit que vos résultats sont fiables. Ensuite, utilisez votre logiciel Profiler pour tracer les courbes de température. Recherchez les tendances, comme les zones qui chauffent trop lentement ou refroidissez trop rapidement.
Vous pouvez utiliser des méthodes avancées pour obtenir des résultats encore meilleurs. Certains ingénieurs utilisent des modèles neuro-fuzzy ou une mémoire associative floue pour prédire comment le four se comportera. Ces outils vous aident à contrôler le processus et à prendre de meilleures décisions. Le processus de hiérarchie analytique (AHP) peut vous aider à comparer différents paramètres et à choisir le meilleur. Il utilise des matrices de jugement et des contrôles de cohérence, vous savez donc que vos choix ont du sens.
L'analyse des données vous aide également à repérer les problèmes avant de s'aggraver. En suivant vos résultats d'étalonnage au fil du temps, vous pouvez voir si une zone commence à dériver ou si le convoyeur ralentit. Cela vous permet de résoudre les problèmes tôt et de garder votre processus de reflux stable. Une bonne analyse des données prend en charge une amélioration continue et vous aide à respecter les normes de l'industrie.
Astuce: utilisez des graphiques et des graphiques pour partager vos résultats avec votre équipe. Les données visuelles facilitent les tendances de repérer et d'expliquer vos résultats.
Vous devez prendre soin de votre four de reflours pour que cela fonctionne bien. Un bon plan de maintenance aide à arrêter les problèmes soudains et maintient l'étalonnage correct. Voici quelques éléments clés à faire:
· Calibrer les capteurs de température souvent pour que le four se réchauffe à droite.
· Vérifiez et modifiez les éléments de chauffage pour maintenir la chaleur même.
· Nettoyez la chambre du four pour arrêter la poussière et une chaleur inégale.
· Prenez soin du système de refroidissement afin que les pièces ne deviennent pas trop chaudes.
· Calibrer les profils de température souvent pour une bonne soudure.
· Enseigner aux travailleurs comment utiliser et prendre soin du four.
· Notez tous les travaux de maintenance et d'étalonnage.
Vous devriez faire ces emplois selon un horaire régulier. Le tableau ci-dessous montre quand faire chaque travail:
Intervalle de maintenance | Description de la tâche d'étalonnage |
Calibrer des capteurs de température avec des thermocouples; Corrigez ou modifiez les capteurs si nécessaire | |
Mensuel | Vérifiez la précision du profil en testant des panneaux avec des thermocouples; Correction du système de contrôle si nécessaire |
Faire un recalibrage complet de capteurs et de vitesse de convoyeur; Vérifiez avec des outils de test spéciaux |
Astuce: garder votre four propre et dans un endroit stable l'aide à mieux fonctionner et durer plus longtemps.
Vous devez noter chaque fois que vous effectuez une maintenance ou un étalonnage sur votre four de reflux. Gardez les journaux avec les profils de température, les horaires et toutes les modifications que vous apportez. Mettez les étiquettes d'étalonnage directement sur le four afin que vous puissiez les voir facilement. Enregistrez vos enregistrements dans un système informatique qui se connecte à votre programme de qualité. Cela vous aide à passer des audits et à vous montrer que vous respectez les règles.
Lorsque vous avez un audit, vous devez afficher des journaux, des profils thermiques et des notes d'inspection . Utilisez une carte d'étalonnage spéciale et enregistrez ses données pour plus tard. Prenez soin de votre carte de profil Golden 'pour obtenir les mêmes résultats à chaque fois. Les enregistrements numériques facilitent la recherche et la vérification de vos données, ce qui aide à maintenir votre processus stable.
Remarque: Si vous ne conservez pas de bons enregistrements, vous pouvez échouer des audits, perdre des certifications et obtenir de mauvaises joints de soudure. Gardez toujours vos dossiers à jour.
Vous améliorez mieux votre SMT en vérifiant souvent votre four. Si vous vérifiez le profil chaque semaine, vous pouvez trouver des problèmes tôt. Cela aide votre four à bien fonctionner. Prendre soin de votre four et écrire ce que vous faites vous aide à atteindre vos objectifs de qualité.
· La vérification du profil maintient souvent la chaleur même et trouve des problèmes avant de s'aggraver.
· Prendre soin de votre four et de votre panneau de profil arrête de mauvaises données et des articulations faibles.
· Regarder chaque partie de profil signifie que vous obtenez moins d'erreurs et faites moins de fixation.
· Garder le profil stable aide vos appareils à durer plus longtemps et rend les clients satisfaits.
Si vous faites ces choses tout le temps, votre soudure fonctionne bien et vos produits sont toujours bons.
Vous devriez vérifier votre profil chaque semaine . Cela vous aide à attraper de petits changements avant de causer de gros problèmes. Les contrôles hebdomadaires gardent votre processus de soudure stable et fiable.
Vous avez besoin d'un profileur thermique avec plusieurs canaux. Fixez des thermocouples à une carte d'essai. Cette configuration vous donne un profil complet des zones de température de votre four et vous aide à repérer toute dérive.
Les pièces à l'intérieur de votre four peuvent s'use ou se salir. Cela peut changer la façon dont la chaleur se déplace dans le four. Les vérifications régulières de profil vous aident à trouver ces modifications tôt et à garder votre processus en contrôle.
Tout d'abord, passez en revue vos données de profileur. Ajustez les paramètres du four comme la température de zone ou la vitesse du convoyeur. Exécutez une autre vérification de profil. Répétez jusqu'à ce que votre profil correspond à la cible de votre pâte de soudure et de vos composants.
Non, vous ne devez pas utiliser le même profil pour chaque carte. Chaque planche a différentes pièces et dispositions. Vous devez créer un profil unique pour chaque nouveau produit pour obtenir les meilleurs résultats.
