Les machines SMT manquent, lâchent ou retournent des composants lorsque le processus de ramassage, de maintien, de reconnaissance, de transfert ou de placement n"est plus suffisamment stable pour contrôler le composant du chargeur au pad PCB. Ces défauts peuvent apparaître différents sur la carte, mais ils proviennent souvent de la même chaîne de processus : présentation du doseur, état des buses, force de vide, correction de la vision, paramètres de la machine et emballage du matériau.
Pour une équipe de production SMT, un composant manquant peut empêcher un produit de fonctionner. La chute d"un composant peut créer une contamination à l"intérieur de la machine. Le placement d"un composant à l"envers peut provoquer une erreur de polarité, un circuit ouvert, une reprise et une plainte du client. Le véritable défi est que ces problèmes peuvent apparaître de manière aléatoire, ce qui les rend plus difficiles à diagnostiquer qu"un programme de compensation répété.
Ce guide explique les principales causes de SMT composants manquants, le problème de chute de composants SMT le plus courant et pourquoi le placement des composants à l"envers se produit pendant la production réelle. Il montre également comment les ingénieurs peuvent dépanner le processus étape par étape.
Avant de résoudre le défaut, les ingénieurs doivent identifier le type de panne qui se produit. Le composant manquant, le composant supprimé et le composant inversé sont liés, mais il ne s"agit pas du même problème.
Un composant manquant signifie que le composant n"est pas présent sur le PCB après le placement ou après la redistribution. La machine n"a peut-être pas réussi à récupérer le composant, l"a rejeté lors de l"inspection visuelle, l"a laissé tomber avant son placement ou l"a placé au mauvais endroit où il a ensuite été détecté comme manquant.
Un composant manquant peut se produire avant ou après la refusion. Si la pièce est absente avant la refusion, la cause première est généralement le ramassage, l"alimentateur, le vide, la buse ou le contrôle de la machine. Si elle semble manquante après la refusion, la pièce peut avoir été déplacée, affalée, soufflée ou détachée en raison de problèmes liés au processus de soudage.
Un composant abandonné signifie que la machine sélectionne le composant avec succès mais le perd avant qu"il n"atteigne la position de placement. Il peut tomber à l"intérieur de la machine, sur le PCB, sur le convoyeur ou dans une autre zone de l"équipement. Ceci est souvent dû à un vide faible, une buse sale, une taille de buse incorrecte, un mouvement rapide de la tête, une surface de composant endommagée ou un angle de capture instable.
La chute d"un composant est risquée car elle peut créer une contamination cachée. Un composant desserré peut rester à l"intérieur de la machine ou atterrir sur une autre zone PCB, provoquant un court-circuit ou une interférence mécanique.
Un composant inversé signifie que le composant est placé à l’envers, mal tourné ou inversé par rapport à son orientation requise. Dans certains cas, le composant se retourne lors du ramassage. Dans d"autres cas, il est déjà incliné à l"intérieur de la pochette pour ruban adhésif, ou le système de vision reconnaît le mauvais côté ou le mauvais contour.
Le placement des composants à l"envers est particulièrement important pour la diode, le LED, le circuit intégré, le connecteur, le capteur et le composant polarisé. Même si le joint de soudure semble acceptable, la fonction peut échouer.

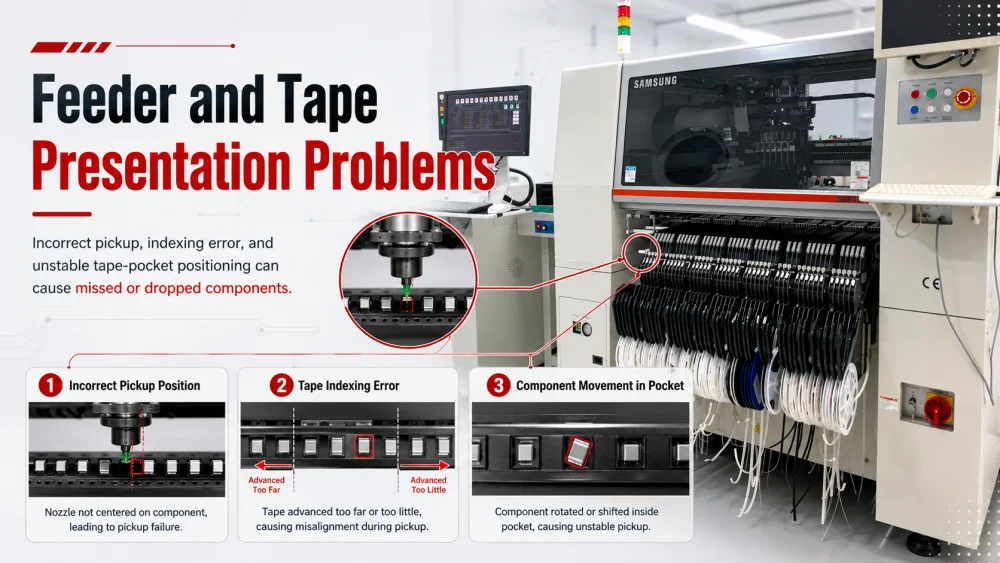

Le chargeur est la première étape du contrôle des composants. Si le composant n"est pas présenté correctement, la buse ne peut pas le prélever correctement. De nombreuses causes de composants manquants SMT commencent au niveau du chargeur, et non au niveau de la tête de placement.
Si les coordonnées de prélèvement du chargeur sont erronées, la buse peut toucher le bord du composant au lieu du centre. Le composant peut être incliné, tenu faiblement ou complètement manqué. La machine peut signaler une erreur de ramassage, une erreur de vide ou un échec de reconnaissance en fonction du réglage de l"équipement.
Ce problème apparaît souvent sur une voie d’alimentation ou sur un type de composant. Les ingénieurs doivent vérifier l"étalonnage du chargeur, les coordonnées X/Y du capteur, la hauteur du capteur, l"espacement de la bande et le centre de la poche des composants. Si le problème survient au niveau du chargeur après avoir échangé la position du chargeur, le chargeur est le suspect le plus sérieux.
L"indexation du chargeur fait avancer la bande afin que chaque composant atteigne le point de ramassage. Si le ruban avance trop ou pas assez, le composant ne reposera pas sous le centre de la buse. Cela peut entraîner un ramassage manqué, un ramassage latéral, une rotation des composants ou une chute d"un composant après l"accélération de la tête.
Les raisons courantes incluent un pignon usé, un trou de bande endommagé, un couvercle du chargeur desserré, un mauvais entretien du chargeur, un réglage de pas incorrect ou une bande de support de mauvaise qualité. Les ingénieurs ne doivent pas uniquement s’intéresser à l’alarme de la machine. Ils doivent inspecter visuellement si le composant s"arrête dans la même position à chaque cycle.
Certains composants peuvent se déplacer à l’intérieur de la pochette à bande avant la capture. Ceci est courant avec les petits composants à puce, les composants légers, les emballages en vrac ou les composants à surface lisse. Si le composant est incliné, tourné ou partiellement placé dans la poche, la buse risque de ne pas le saisir correctement.
Lorsque la position du composant à l’intérieur de la poche est instable, la correction machine a une puissance limitée. Vision peut rejeter certaines pièces, mais il ne peut pas réparer tous les micros défectueux. La meilleure correction consiste à améliorer l"emballage du matériau, la stabilité du chargeur, la tension de la bande et les paramètres de ramassage.
La buse contrôle le composant pendant le ramassage, le transfert, la reconnaissance visuelle et le placement. Si la buse n"est pas adaptée ou n"est pas propre, le composant peut manquer, tomber ou se retourner.
Une buse doit correspondre au corps du composant. Si la buse est trop petite, elle risque de ne pas générer suffisamment de force de maintien. S"il est trop grand, il risque de toucher la poche du ruban adhésif, de décentrer le composant ou de tirer le matériau à proximité. Si la forme de la buse ne correspond pas à la surface du composant, le composant peut tourner ou tomber pendant le transfert.
Pour les petits composants de puce, LED, les connecteurs, les composants de forme irrégulière et les circuits intégrés à pas fin, la sélection des buses est essentielle. Les ingénieurs doivent comparer la taille de la buse avec les dimensions des composants et la surface de collecte. Une buse appropriée doit maintenir fermement le composant sans couvrir les principales caractéristiques de reconnaissance ni endommager le corps du composant.
La contamination des buses est l"une des causes les plus courantes de problème de chute aléatoire de composants SMT. La poussière, la pâte à souder, les résidus de flux, les fibres de papier ou les débris de composants peuvent bloquer le passage de l"air ou réduire l"étanchéité. Une pointe de buse usée peut également perdre sa planéité et ne plus maintenir le vide correctement.
Un composant manquant au hasard indique souvent l’état de la buse. Si le défaut suit un numéro de buse, la buse doit être nettoyée, inspectée ou remplacée. Une routine de maintenance préventive doit inclure le nettoyage des buses, la vérification de la hauteur des buses, le nettoyage du chemin d"aspiration et l"inspection de l"usure.
Une fuite de vide peut se produire au niveau de la buse, du joint de tête, du tube à vide, du filtre, de la vanne ou du capteur. La machine peut encore saisir certains composants, mais la force de maintien n"est pas suffisamment stable pour un mouvement à grande vitesse. Cela peut provoquer une chute intermittente d"un composant, une capture asymétrique et un rejet de la vision.
Les ingénieurs doivent vérifier les tendances des valeurs de vide, et pas seulement l’état des alarmes réussite/échec. Un système de vide faible mais pas totalement défaillant peut produire des défauts aléatoires difficiles. Le temps de réponse du vide compte également. Si le vide se crée trop lentement, la tête peut commencer à bouger avant que le composant ne soit complètement fixé.

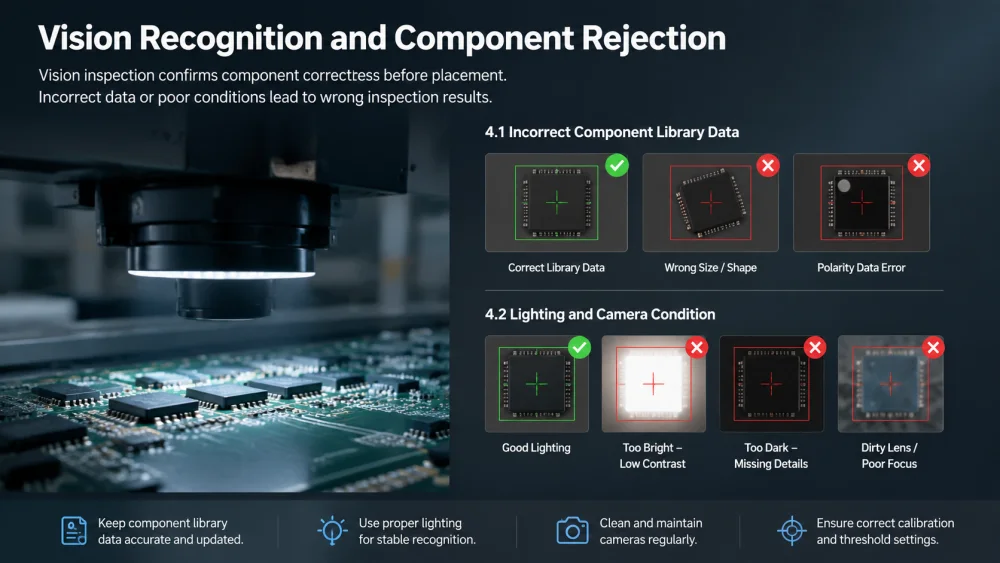

L"inspection visuelle aide la machine à confirmer si le composant a été correctement prélevé avant son placement. Mais lorsque les données de vision sont erronées ou instables, la machine peut rejeter un bon composant, accepter un mauvais composant ou calculer une mauvaise correction.
La bibliothèque de composants doit inclure la taille, l"épaisseur, la forme, la position de la sonde, la polarité et les paramètres de reconnaissance corrects. Si la bibliothèque est erronée, la caméra peut ne pas réussir à identifier le composant ou reconnaître le mauvais point central.
Par exemple, si le composant réel est légèrement différent du package programmé, la caméra peut le juger anormal et le rejeter. Si la fenêtre de reconnaissance est trop lâche, la machine peut accepter un composant incliné ou retourné et le placer incorrectement.
L"éclairage de la caméra affecte la reconnaissance des bords, la détection des marques de polarité, l"inspection des câbles et la correction du centre des composants. Un composant réfléchissant, un corps noir, une lentille transparente, une surface métallique brillante et une petite marque de polarité peuvent tous créer des difficultés de reconnaissance.
Si l"éclairage est trop fort, la caméra risque de perdre les détails des contours. Si l"éclairage est trop faible, le contour du composant peut ne pas être clair. La contamination de l"objectif de la caméra, un mauvais calibrage ou un réglage de seuil incorrect peuvent également entraîner un échec de reconnaissance des composants de la caméra.
Pour un cadre de dépannage plus large reliant les symptômes du ramassage, de l'alimentateur, de la buse, du vide et de la vision, les ingénieurs peuvent se référer à ce guide de dépannage SMT pick and place..
Le placement d"un composant à l"envers signifie généralement que le composant a perdu son orientation stable avant son placement. Il peut se retourner dans la poche du chargeur, lors du ramassage, lors du mouvement de la tête, lors du centrage de la vision ou au moment du placement.
Si le composant n"est pas à plat dans la pochette à ruban, la buse peut le prendre sur le côté ou dans un coin. Le composant peut tourner, se relever ou se retourner lorsque le vide est appliqué. Ceci est courant lorsque la pochette du ruban de support est trop lâche, que le composant est très léger ou que l"action de décollement du ruban de couverture crée des vibrations.
Les ingénieurs doivent ralentir la vitesse d"indexation du chargeur, vérifier la tension du ruban de couverture, inspecter la forme de la poche et confirmer l"orientation des composants à l"intérieur de la bobine. Si le problème apparaît uniquement avec un seul lot de matériau, la qualité de l"emballage doit être examinée.
Lorsque la buse décale un composant, la force de maintien n’est pas équilibrée. Lors d"un mouvement rapide de la tête, le composant peut osciller, tourner ou se retourner. Cela peut se produire même lorsque la force du vide est normale.
La correction ne consiste pas seulement à augmenter le vide. Les ingénieurs doivent ajuster les coordonnées du ramassage, la hauteur du ramassage, le type de buse et l"accélération de la tête. Si un composant présente une surface inégale, une buse spéciale peut être nécessaire pour le maintenir du bon point.
Une vitesse de production élevée augmente la force exercée sur le composant pendant le transfert. Si la pièce est petite, fine, haute ou de forme irrégulière, une accélération soudaine peut la faire bouger sur la buse. Une fois que la pièce tourne avant l"inspection par caméra, la machine peut la rejeter ou la placer incorrectement si le paramètre de reconnaissance est trop lâche.
Un test pratique consiste à réduire la vitesse de placement pour le composant concerné uniquement. Si le défaut diminue, les ingénieurs peuvent ajuster l"accélération, l"itinéraire, le choix des buses et les conditions de ramassage avant d"augmenter à nouveau la vitesse.

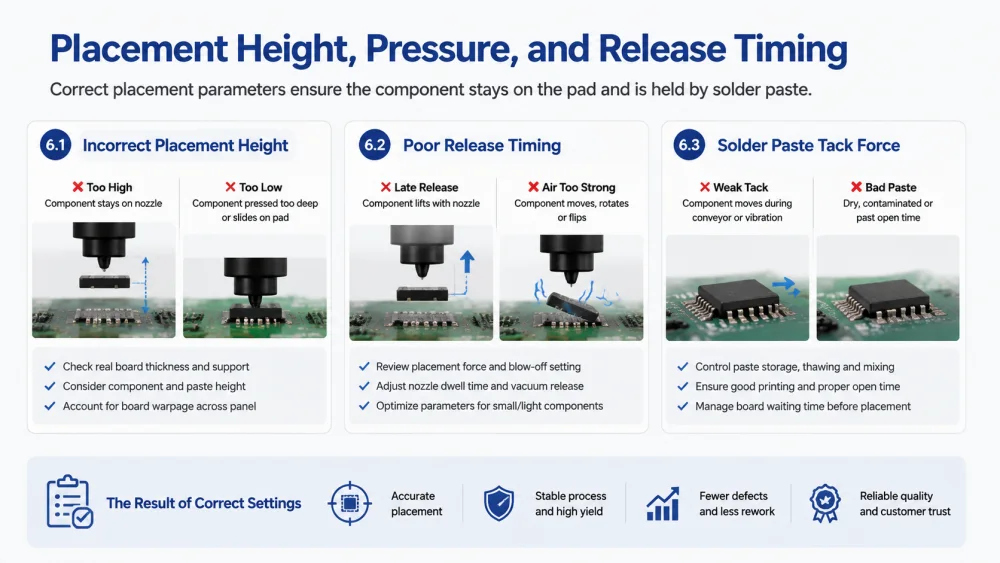

Même si le ramassage et le transfert réussissent, le composant peut toujours être perdu ou retourné lors du placement. La hauteur de placement, la pression et le moment de libération de l"air doivent correspondre à l"état du composant et de la pâte à souder.
Si la hauteur Z est trop élevée, le composant risque de ne pas entrer correctement en contact avec la pâte à souder. Il peut rester attaché à la buse et être emporté, créant ainsi un composant manquant. Si la hauteur Z est trop faible, la buse risque d"enfoncer trop profondément le composant dans la pâte ou de le faire glisser sur le tampon.
La hauteur de placement doit être vérifiée avec l"épaisseur réelle de la carte, l"état du support PCB, l"épaisseur des composants et la hauteur de la pâte à souder. La déformation du panneau peut rendre la hauteur Z correcte différente à travers le panneau.
Lors de la mise en place, la machine doit libérer le vide au bon moment. Si la libération du vide est retardée, le composant peut remonter avec la buse. Si l"air soufflé est trop fort, le composant peut bouger, tourner ou se retourner après son relâchement.
Le calendrier de sortie est particulièrement important pour les petits composants de puce et les composants légers. Les ingénieurs doivent examiner la force de placement, le réglage du soufflage, le temps de séjour de la buse et les paramètres spécifiques aux composants.
La pâte à souder doit retenir le composant après le placement. Si la force d"adhérence de la pâte est faible, le composant peut bouger pendant le transfert sur le convoyeur, le placement à proximité ou les vibrations de la machine. Si la pâte est sèche, contaminée ou a dépassé son temps ouvert utilisable, elle risque de ne pas bien retenir le composant.
Les équipes de processus doivent contrôler le stockage de la pâte, la décongélation, le mélange, l'impression au pochoir, le temps ouvert et le temps d'attente du carton. IPC J-STD-001 est souvent utilisé comme référence pour le processus de soudage et le contrôle des matériaux dans l'assemblage électronique.
Parfois, la machine est imputée à un problème causé par la conception des composants ou l’état des matériaux. Un processus SMT stable dépend à la fois de la configuration de l"équipement et de la fabricabilité des composants.
Certains composants ont une surface de capture incurvée, rugueuse, poreuse ou inégale. Cela rend la mise sous vide difficile. Les exemples incluent le connecteur, le blindage, l"inductance, le transformateur, la lentille, le commutateur et certains packages LED. Une buse plate standard peut ne pas maintenir ces pièces de manière fiable.
Dans ce cas, la solution peut être une buse personnalisée, une vitesse de déplacement plus faible, une position de ramassage ajustée ou un emballage amélioré. Les ingénieurs ne doivent pas forcer un type de buse à fonctionner pour tous les composants.
Le dispositif sensible à l"humidité, l"attraction statique et la contamination de la surface peuvent affecter le comportement de ramassage et de placement. Un très petit composant peut coller au ruban adhésif, à la poche du chargeur, à la paroi latérale de la buse ou à un autre composant. Cela peut créer un ramassage manqué, un double ramassage ou une chute inattendue.
JEDEC J-STD-033 fournit des conseils de manipulation pour les dispositifs à montage en surface sensibles à l'humidité et à la refusion. Un bon stockage, un bon contrôle de l'humidité et une bonne préparation des matériaux contribuent à réduire les variations de processus.
Un composant inversé ou inversé peut se produire lorsque la marque de polarité n"est pas claire, que l"orientation de l"emballage est incohérente ou que le paramètre de vision n"inspecte pas la fonctionnalité correcte. Certains composants comportent un très petit point, une encoche, un biseau ou une marque laser. Si la marque est difficile à détecter, la machine peut ne pas identifier de manière fiable une orientation incorrecte.
Les ingénieurs doivent examiner le matériel entrant, l"orientation de la bobine, la bibliothèque de composants, l"éclairage de la caméra et la reconnaissance de la polarité. Pour les composants polarisés à haut risque, le processus doit inclure une inspection AOI après la mise en place ou après la refusion.

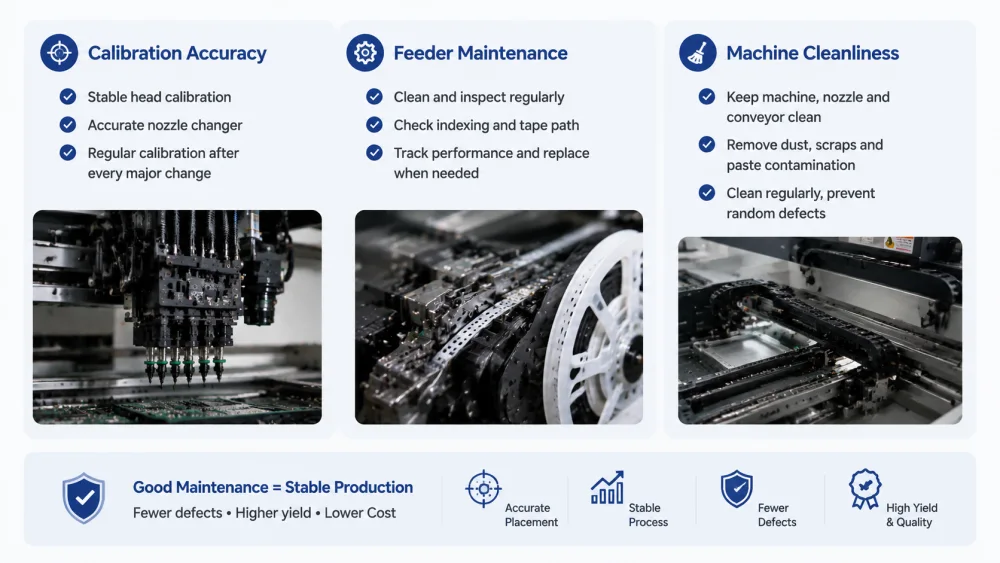

La maintenance ne consiste pas seulement à éviter les temps d’arrêt des machines. Cela affecte directement le contrôle des composants lors du ramassage et du placement. Une machine mal entretenue peut toujours fonctionner, mais elle peut créer des défauts aléatoires dont la traçabilité est coûteuse.
Si l"étalonnage de la tête n"est pas stable, la machine peut choisir ou placer légèrement à l"écart des coordonnées prévues. L"usure du changeur de buses peut également entraîner un mauvais positionnement de la buse ou une variation de hauteur. Cela peut conduire à un ramassage instable et à une chute intermittente d"un composant.
Les ingénieurs doivent suivre la routine d"étalonnage du fournisseur de la machine, y compris le décalage de la tête, la hauteur de la buse, l"étalonnage de la caméra, l"étalonnage de la base du chargeur et l"inspection du poste de buse. L"étalonnage doit également être revu après un mouvement de la machine, un remplacement de la tête, un entretien majeur ou une collision.
Les mangeoires sont souvent utilisées de manière intensive et peuvent s"user avec le temps. Un chargeur peut sembler normal mais faire avancer la bande de manière incohérente. Des pièces mécaniques usées, un pignon sale, un ressort faible, un couvercle desserré ou un mauvais décollement du ruban adhésif peuvent tous provoquer une instabilité du capteur.
Un plan de maintenance du chargeur doit inclure le nettoyage, le test d"indexation, l"étalonnage, la vérification du chemin de la bande de couverture et le suivi des performances du chargeur. Si un alimentateur crée un défaut répété, il doit être retiré de la production jusqu"à ce qu"il soit inspecté.
Les composants lâches, la poussière, les chutes de ruban adhésif, les fragments de ruban de protection et la contamination de la pâte à souder peuvent interférer avec le mouvement du chargeur, l"étanchéité des buses et le transfert de la carte. La propreté est particulièrement importante dans les lignes de placement à grande vitesse.
Les équipes de production doivent nettoyer régulièrement la zone d"alimentation, la zone des buses, le convoyeur, la broche de support et la table de la machine. Cette discipline simple peut réduire de nombreux problèmes de chute aléatoire de composants SMT.
Une méthode de dépannage structurée aide les ingénieurs à distinguer les erreurs machine des erreurs matérielles et des erreurs de processus. Sans cette structure, les équipes peuvent continuer à modifier les données du programme alors que la véritable cause est une buse sale ou un chargeur instable.
Tout d’abord, les ingénieurs doivent déterminer si le problème est répété ou aléatoire. Si le même composant est toujours manquant, la cause peut être le paramètre du programme, les coordonnées de prélèvement du chargeur, la bibliothèque de composants ou la hauteur de placement. Si différents composants manquent de manière aléatoire, la cause peut être une instabilité du vide, une usure des buses, une variation du doseur ou une contamination du matériau.
Le suivi du modèle doit inclure l"indicateur de référence du composant, le numéro du chargeur, le numéro de la buse, le numéro de la tête, le lot de bobines, la position de la carte et l"heure de l"événement.
De nombreuses équipes accèdent directement aux coordonnées de placement, mais les composants manquants et abandonnés commencent généralement lors de la récupération. Les ingénieurs doivent observer si la buse retire proprement le composant de la poche. Ils doivent vérifier le centre de ramassage, la hauteur de ramassage, la valeur du vide, l"indexation du chargeur et la position des composants à l"intérieur de la bande.
Si le capteur est instable, la correction du placement ne résoudra pas le problème. La machine peut uniquement rejeter davantage de composants ou créer davantage de défauts aléatoires.
Les journaux de la machine peuvent afficher une erreur de ramassage, une erreur de vide, un échec de reconnaissance, un composant rejeté et un arrêt de placement. Les données AOI peuvent montrer un composant manquant, une erreur de polarité, une inclinaison et un placement à l"envers. Les données SPI peuvent indiquer si l"état de la pâte à souder peut être lié.
En comparant ces sources de données, les ingénieurs peuvent trouver le véritable stade où commence la panne. IPC note que IPC-A-610 et J-STD-001 sont souvent utilisés ensemble pour les exigences de contrôle et d'acceptation des processus d'assemblage, ce qui est utile lors de la définition des normes d'inspection pour les équipes de production.
Les tests contrôlés constituent le moyen le plus rapide d’éviter de fausses conclusions. Les ingénieurs peuvent échanger la buse, changer la position du chargeur, réduire la vitesse, nettoyer le chemin d"aspiration, ajuster la hauteur de ramassage ou tester une autre bobine de matériau. Un seul changement doit être effectué à la fois.
Si le défaut suit la buse, la buse en est probablement la cause. S"il suit la mangeoire, la mangeoire en est probablement la cause. S"il suit la bobine de matériau, l"état de l"emballage ou du composant doit être vérifié. Cette méthode transforme un défaut aléatoire en un problème de processus traçable.
Les machines SMT manquent, lâchent ou retournent des composants lorsque le contrôle des composants devient instable du chargeur vers PCB. Les causes les plus courantes incluent une position incorrecte du ramassage du chargeur, une erreur d"indexation de la bande, un mouvement des composants dans la poche, une buse incorrecte, une buse sale, un vide faible, des données de vision médiocres, un transfert à grande vitesse, une hauteur de placement incorrecte, une faible force d"adhérence de la pâte à souder et une marque de polarité peu claire.
La meilleure approche de dépannage consiste à identifier le modèle de défaut, à observer directement la détection, à comparer les données de la machine avec les données AOI et SPI, puis à modifier un facteur à la fois. Un composant manquant à répétition indique généralement des données de configuration ou de programme. Un composant manquant aléatoire indique souvent une variation de la buse, du vide, du chargeur ou du matériau.
I.C.T fournit une solution professionnelle unique SMT pour les fabricants de produits électroniques, comprenant SMT la planification des lignes, l"assistance au processus de prélèvement et de placement, l"optimisation des alimentateurs et des buses, le brasage par refusion, l"inspection, la formation et le dépannage de production. Pour les usines confrontées à des composants manquants, abandonnés ou inversés à plusieurs reprises, une revue complète du processus est souvent plus efficace que l"ajustement d"un seul paramètre de la machine.
Les causes les plus courantes SMT de composants manquants sont un ramassage manqué, un vide faible, une buse incorrecte, une erreur d"indexation du chargeur, une position de ramassage incorrecte, un composant instable à l"intérieur de la pochette de ruban et une mauvaise hauteur de placement. Si le même composant est toujours manquant, les ingénieurs doivent vérifier les données du programme, les coordonnées du chargeur et la bibliothèque de composants. Si différents composants manquent de manière aléatoire, une contamination de la buse, une fuite de vide, une usure du distributeur ou une variation du matériau sont plus probables.
Une machine SMT laisse généralement tomber le composant après le ramassage car la force de maintien n"est pas stable. Cela peut se produire lorsque la buse est sale, usée, trop petite ou ne correspond pas à la surface du composant. Une fuite de vide, un filtre bloqué, une accélération rapide de la tête et un ramassage décentré peuvent également provoquer la chute d"un composant. Les ingénieurs doivent vérifier si le problème découle d"un numéro de buse, d"un numéro d"alimentateur ou d"une bobine de matériau pour isoler la source.
Le placement des composants à l’envers est souvent dû à une orientation instable des composants avant ou pendant le ramassage. Le composant peut être incliné dans la poche du ruban adhésif, décentré, tourné pendant le mouvement de la tête ou accepté par un réglage de vision incorrect. Cela peut également se produire lorsque les marques de polarité ne sont pas claires ou que l"orientation de la bobine est incorrecte. Les ingénieurs doivent vérifier l"emballage, le point de ramassage, la correspondance des buses, la bibliothèque de vision, la reconnaissance de polarité et la règle d"inspection AOI.
Oui, la pâte à souder peut contribuer à l"absence ou au retournement d"un composant, surtout après la mise en place. Si la force collante de la pâte est faible, le composant risque de ne pas rester en place avant la refusion. Si le volume de pâte est inégal, le composant peut bouger, s"incliner ou s"effondrer pendant la refusion. Les ingénieurs doivent comparer les inspections avant et après refusion. Si le composant est présent avant la refusion mais manquant ou déplacé après la refusion, l"impression en pâte et le processus de refusion doivent être vérifiés.
Les usines peuvent réduire ces défauts en contrôlant toute la chaîne de placement. Cela comprend l"étalonnage du chargeur, le nettoyage des buses, l"inspection du vide, la sélection correcte des buses, la vérification des coordonnées de ramassage, l"examen de la bibliothèque de vision, l"optimisation de la hauteur de placement, l"inspection de l"emballage des matériaux et les commentaires AOI. L"équipe doit enregistrer les défauts par composant, alimentateur, buse, tête et lot de bobines. Cela facilite la recherche de la cause première et évite que le même problème ne se reproduise.
Les composants manquants, tombés et retournés ne sont pas des alarmes de machine isolées. Ce sont des signes que le processus de placement SMT a perdu le contrôle stable sur le composant. La cause première peut provenir de la présentation du chargeur, de l"état de la buse, de la force du vide, de la reconnaissance de la caméra, de l"emballage du matériau, des paramètres de placement ou du comportement de la pâte à souder.
Lorsque les ingénieurs dépannent le processus étape par étape, le défaut devient plus facile à résoudre. Une ligne SMT stable ne dépend pas d"un seul bon réglage de la machine. Cela dépend d’une manipulation constante des matériaux, d’un ramassage précis, d’un aspirateur fiable, d’une reconnaissance visuelle correcte et d’une maintenance disciplinée. Pour les fabricants qui ont besoin d"une assistance pratique, I.C.T peut les aider à revoir le processus SMT et à créer une solution de production unique plus fiable.
