L"assemblage haute densité PCB en 2026 exige des plates-formes technologiques à montage en surface qui équilibrent les vitesses de placement extrêmes avec l"agilité de changement nécessaire. Les fabricants d’électronique sont confrontés à un compromis opérationnel strict dans leurs usines. Vous devez maximiser le débit en un seul passage pour la production de masse tout en conservant la flexibilité nécessaire aux environnements à forte mixité et à faible volume. Y parvenir sans subir de temps d’arrêt prohibitifs permet de distinguer les lignes rentables de celles en échec. Évaluer les réalités architecturales de ces plateformes est essentiel. Les directeurs d"usine doivent déterminer quel système correspond à l"échelle de production spécifique, aux contraintes d"espace au sol et aux exigences de fiabilité à long terme. Un choix de machine mal aligné crée des goulots d’étranglement immédiats dans la production. Cela limite la capacité d"une installation à s"adapter aux changements rapides dans la conception des composants électroniques grand public et automobiles. Comprendre les philosophies d"ingénierie distinctes derrière ces deux géants de l"industrie constitue la base d"un atelier de fabrication résilient.
Les plates-formes FUJI excellent dans les environnements de fabrication très diversifiés, en donnant la priorité aux vitesses de changement rapides, à la flexibilité des lignes modulaires et aux technologies d"alimentation avancées plutôt qu"au débit de production unique par force brute.
Panasonic domine traditionnellement la production à très haut volume et à faible mixage, offrant un débit maximal soutenu et un matériel robuste conçu pour un fonctionnement continu et ininterrompu.
Les deux plates-formes offrent une durabilité exceptionnelle ; Les machines FUJI SMT modernes correspondent à la célèbre fiabilité de cycle de vie de plus de 10 ans de Panasonic avec une construction de châssis robuste qui ne compromet pas l"agilité modulaire.
La sélection finale dépend de l"adéquation des atouts architecturaux spécifiques de la machine aux prévisions de mix produits sur 3 à 5 ans de l"installation et à l"expertise existante de l"opérateur.
Table des matières
La production à grand volume se concentre sur une vitesse de placement maximale et un fonctionnement continu, tandis que la production à haut volume nécessite des changements plus rapides entre les différentes conceptions PCB. Les usines proposant des produits stables devraient se concentrer davantage sur le CPH, tandis que celles dont les produits changent fréquemment devraient prendre en compte le temps de configuration et la flexibilité. Le bon choix dépend de votre mix de produits actuel et futur.
L"espace au sol affecte à la fois la capacité de la ligne SMT et l"expansion future. Les fabricants doivent comparer l"encombrement de la machine, l"espace de sécurité, les zones de préparation du chargeur et le rendement par mètre carré. Les systèmes modulaires peuvent également faciliter l"ajout de capacité à mesure que la production augmente sans reconstruire l"intégralité de la ligne SMT.
Les petits composants tels que les pièces métriques 0201 nécessitent des systèmes de vision précis et un contrôle précis de la force des buses. Les vibrations de la machine, les erreurs d"étalonnage et les changements thermiques peuvent provoquer des défauts de placement tels qu"un affaissement, une inclinaison ou des composants manquants. Les fabricants doivent donc comparer à la fois la vitesse de placement et la précision à long terme lors de l"évaluation des machines SMT.
FUJI conçoit ses plateformes autour d"une modularité extrême. La dernière série NXTR illustre cette approche architecturale. Les installations configurent la ligne précisément en fonction des besoins actuels et la modifient ultérieurement à mesure que la conception des produits évolue. La plateforme NXTR se divise en deux modèles distincts pour répondre aux différents goulots d"étranglement opérationnels.
Le modèle NXTR S représente la configuration standard, offrant un échange de tête modulaire et une flexibilité d"alimentation exceptionnels. Le modèle NXTR A introduit des fonctionnalités d"automatisation avancées. Il utilise un système de chargement automatisé du chargeur. Ce système transporte et charge physiquement les bobines de bande dans la machine sans intervention humaine. Cette automatisation modifie radicalement la répartition du travail sur le terrain. Les opérateurs passent des tâches de chargement manuel à la supervision et à l’optimisation des lignes. Cela réduit les erreurs humaines et permet à la machine de fonctionner en continu pendant le réapprovisionnement en matériaux.
L'agilité de changement reste l'atout le plus fort d'une machine FUJI SMT . L’écosystème d’alimentation est à l’origine de cette efficacité. FUJI utilise des technologies d'épissage intelligentes. Les opérateurs assemblent de nouvelles bobines de composants sur celles qui expirent sans arrêter la machine. Cela élimine les micro-arrêts qui affectent les anciennes lignes de production.
De plus, les capacités de configuration hors ligne permettent aux opérateurs de préparer le prochain cycle de produits sur des chariots d"alimentation de rechange pendant l"exécution du cycle en cours. Une fois le lot terminé, les opérateurs échangent simplement l’intégralité du chariot. La machine reconnaît instantanément les nouveaux alimentateurs via RFID ou lecture de codes-barres. Cet écosystème intelligent réduit le temps d"inactivité des machines au minimum absolu lors des changements de produits. Il transforme la production à grande diversité d"un cauchemar de planification en un processus rationalisé et prévisible.
FUJI utilise des caméras haute résolution pour l"inspection des composants à la volée et vérifie la position des composants avant leur placement. Ses têtes de placement peuvent gérer des micro-composants et des pièces de forme irrégulière plus grandes, tandis que le contrôle de la force aide à prévenir les dommages aux composants. Cette combinaison prend en charge un placement précis et réduit les retouches sur les PCB haute densité.
FUJI utilise des châssis de base lourds et rigides pour réduire les vibrations et maintenir la précision du placement pendant un fonctionnement à long terme. Ses unités modulaires sont conçues pour rester stables malgré des cycles de production répétés. Selon la source, ces machines peuvent fonctionner pendant plus de dix ans tout en conservant des performances de placement fiables.
Les machines Panasonic SMT se concentrent sur une production stable et à grande vitesse pour les lignes à faible mélange et à volume élevé. Leurs têtes de placement rotatives peuvent traiter plusieurs composants rapidement, tandis que le traitement à deux voies permet à deux cartes de se déplacer simultanément dans la production. Cette conception est bien adaptée à la production continue d’électronique automobile et d’appareils grand public.
Les machines Panasonic utilisent des cadres lourds et rigides pour réduire les vibrations lors du placement à grande vitesse. Des châssis stables, des moteurs linéaires et des systèmes d"entraînement précis aident à maintenir la précision du placement pendant les longues séries de production. Cette conception réduit également le besoin d’étalonnages fréquents et prend en charge une production continue 24h/24 et 7j/7.
Panasonic utilise PanaCIM pour gérer les lignes de production, les matériaux et l"inventaire des composants en temps réel. Il peut également surveiller le couple du moteur, la pression du vide et la précision du placement pour identifier les éventuels besoins de maintenance. Cela aide les usines à réduire les temps d’arrêt imprévus, à améliorer le contrôle de la production et à réduire les taux de défauts.
Comparer les vitesses maximales théoriques induit souvent les acheteurs en erreur. Les fabricants doivent évaluer la machine FUJI par rapport à Panasonic SMT en fonction du débit réel. Les vitesses théoriques ignorent la manipulation de la carte, l'inspection visuelle et les variations des composants. Panasonic affiche souvent des chiffres théoriques plus élevés en raison de la conception de sa tête rotative. Cependant, le débit réel dépend entièrement de la configuration spécifique de la carte.
Si une carte nécessite des changements fréquents de buses ou gère une grande variété de composants de forme irrégulière, la vitesse théorique diminue considérablement. Les têtes modulaires de FUJI maintiennent souvent un pourcentage plus élevé de leur vitesse théorique dans des scénarios complexes et à forte mixité. Les acheteurs doivent effectuer des tests de référence en utilisant leurs données CAO réelles pour révéler les véritables capacités de production de leurs gammes de produits spécifiques.
FUJI utilise des têtes modulaires et une préparation d"alimentateur hors ligne pour prendre en charge des changements de produits plus rapides et réduire les temps d"inactivité des machines. Panasonic utilise principalement des changeovers sur chariot, qui sont efficaces mais nécessitent plus d"espace au sol. FUJI est mieux adapté aux changements fréquents de produits, tandis que Panasonic fonctionne bien pour les séries de production plus longues avec moins de changements.
FUJI et Panasonic peuvent placer de petits composants, de grandes pièces et des connecteurs de forme irrégulière avec une grande précision. FUJI utilise des têtes modulaires spécialisées pour différents types de composants, tandis que Panasonic utilise des têtes polyvalentes qui gèrent une gamme plus large sans échanges fréquents. Les fabricants doivent comparer les deux systèmes en utilisant la taille réelle de leurs composants et leurs besoins de production.

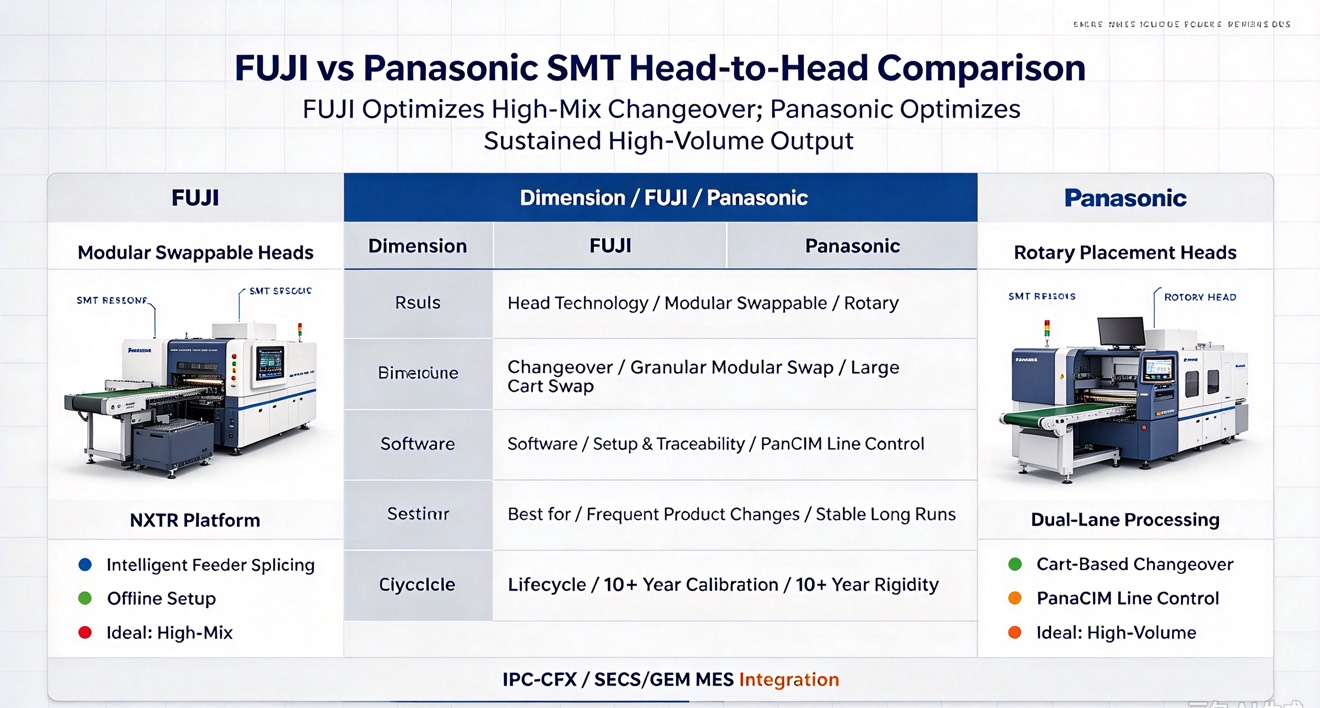

Métrique d"évaluation | Architecture Fuji | Architecture Panasonic |
|---|---|---|
Force primaire | Agilité élevée et changements rapides | Débit élevé et soutenu |
Responsable Technologie | Têtes modulaires et remplaçables pour des tâches spécifiques | Têtes rotatives polyvalentes pour une vitesse continue |
Méthode de changement | Échanges modulaires granulaires et épissage intelligent | Changements à grande échelle basés sur des chariots |
Environnement idéal | Fabrication sous contrat, changements de produits fréquents | Production de masse automobile et électronique grand public |
Le débat entre ces deux marques s’inscrit dans un contexte de marché plus large. Des alternatives comme ASM et Yamaha offrent des plates-formes très performantes. ASM cible fréquemment le secteur automobile ultra haut de gamme avec des exigences de précision extrêmes. Yamaha propose d"excellentes solutions de niveau moyen à élevé avec de solides systèmes d"inspection intégrés.
Cependant, FUJI et Panasonic dominent leurs niches respectives. FUJI reste le leader incontesté en matière d"agilité hautement mixte et d"évolutivité modulaire. Panasonic établit la référence en matière de production de masse continue et à grand volume. Les installations choisissent entre ces deux solutions lorsqu"elles dépassent les limites de niveau intermédiaire et nécessitent des performances sans compromis en termes de flexibilité ou de vitesse brute.
La valeur d"une machine SMT dépend du rendement à long terme, et pas seulement de la vitesse de placement. FUJI utilise des têtes modulaires et un contrôle précis de la force pour réduire les dommages aux composants, tandis que Panasonic utilise un cadre rigide pour maintenir la précision du placement pendant les longues séries de production. Les fabricants doivent comparer à la fois la vitesse et les taux de défauts lors du choix d’une machine.
Une maintenance régulière aide les machines SMT à maintenir une production stable et à réduire les temps d"arrêt. Les buses, les engrenages d"alimentation, les filtres, les moteurs et les systèmes d"entraînement doivent être vérifiés et entretenus régulièrement. La fréquence de maintenance et les exigences d"étalonnage doivent également être prises en compte, car des arrêts de service fréquents peuvent réduire l"efficacité globale de la production.
FUJI et Panasonic peuvent se connecter aux systèmes d"exécution de fabrication (MES) pour le suivi, la traçabilité et le contrôle qualité des matériaux. La prise en charge d"IPC-CFX et SECS/GEM facilite le déplacement des données de production entre la machine SMT et les systèmes d"usine. Les acheteurs doivent confirmer la compatibilité avec les logiciels existants avant l"installation pour éviter un travail d"intégration supplémentaire.
Extrayez vos trois fichiers CAO PCB les plus complexes et envoyez-les aux deux fournisseurs pour une référence de débit simulé.
Vérifiez l"espace au sol de votre usine existante pour déterminer les dimensions exactes de dégagement pour l"étagement des chariots et l"extension des modules.
Inventoriez tous les anciens chargeurs de bande et composants de plateau pour vérifier la compatibilité ascendante avec les nouvelles têtes de placement proposées.
Établissez un accord de niveau de service strict avec le fournisseur d"équipement qui garantit des délais de réponse sur site en cas de panne matérielle.
R : Les deux plates-formes dépassent régulièrement une durée de vie opérationnelle de 10 ans dans des environnements de fabrication exigeants. Panasonic utilise des cadres massifs et monolithiques pour une durabilité extrême. FUJI correspond à cette longévité grâce à des cadres de base en fonte lourde qui soutiennent ses unités modulaires, garantissant un étalonnage précis sur des millions de cycles de placement.
R : Le modèle NXTR S offre une flexibilité de tête et d"alimentation modulaire standard, obligeant les opérateurs à charger manuellement les bobines de bande. Le modèle NXTR A est doté d"une automatisation avancée qui transporte physiquement et charge automatiquement les bobines de bande dans la machine, réduisant considérablement le travail manuel et évitant le manque de matériel.
R : FUJI offre généralement des vitesses de changement supérieures pour les environnements à forte mixité. Son architecture hautement modulaire, son épissure intelligente et ses capacités de configuration du chargeur hors ligne permettent aux opérateurs de changer de cycle de produits avec un temps d"inactivité minimal de la machine par rapport aux systèmes traditionnels sur chariot.
R : Panasonic maintient une forte compatibilité ascendante sur bon nombre de ses plates-formes. Cependant, pour atteindre les vitesses de placement maximales de leurs machines les plus récentes, il faut souvent utiliser la dernière génération d"alimentateurs intelligents. Vérifiez toujours la compatibilité du modèle spécifique avec votre fournisseur.
R : Les deux marques traitent les composants métriques 0201 avec une précision exceptionnelle. Ils utilisent une inspection visuelle avancée à la volée et un contrôle précis de la force des buses pour éviter les chutes et les dommages aux composants. La différence réside dans la manière dont leurs têtes de placement spécifiques optimisent le processus de prélèvement de ces micro-composants.
R : Oui, les deux plates-formes prennent en charge l"intégration avec des systèmes d"exécution de fabrication tiers. Ils utilisent des protocoles industriels standard tels que IPC-CFX et SECS/GEM pour transmettre des données de production en temps réel, des mesures de traçabilité et l"état des machines au logiciel de gestion de l"usine.
