Les goulots d"étranglement liés au transfert tuent directement la rentabilité de l"assemblage des cartes de circuits imprimés. Vous luttez constamment pour trouver l"équilibre entre la vitesse de placement brute, l"agilité du changement et la qualité des produits sans compromis. La sélection d"une mauvaise plate-forme technologique de montage en surface entraîne des temps d"arrêt massifs, des taux de rebut élevés et des erreurs de placement. Forcer une machine à volume élevé dans un environnement à forte mixité garantit des retards de configuration. L’exécution d’une plateforme agile pour une production de masse soutenue étouffe votre production.

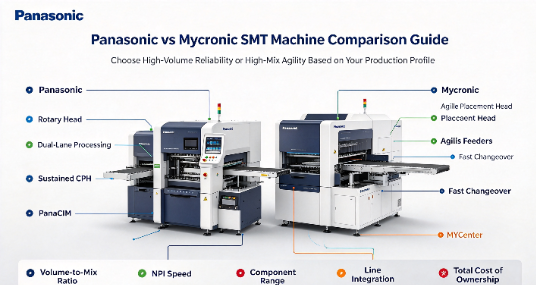

Évaluer une machine Panasonic par rapport à Mycronic SMT signifie examiner les exigences de production réelles, la fiabilité à long terme et la compatibilité des lignes. Panasonic offre un débit soutenu et ultra-rapide pour les tirages massifs. Mycronic vous offre des changements rapides et une flexibilité extrême des composants pour des plannings dynamiques. Nous décomposerons leurs différences architecturales, leurs écosystèmes logiciels et la compatibilité des lignes afin que vous puissiez optimiser l'efficacité de la production sur la base de données opérationnelles réelles.
Alignement du profil de production : Panasonic excelle généralement dans les environnements à haut volume et faible volume (HVLM) nécessitant un débit soutenu et ultra-rapide, tandis que Mycronic est conçu pour une agilité à haut volume et faible volume (HMLV) et des changements rapides.
Logiciels et écosystème : la suite logicielle de Mycronic donne la priorité à la gestion transparente du NPI (introduction de nouveaux produits) et des stocks, tandis que PanaCIM de Panasonic se concentre sur le contrôle de ligne au niveau de l'entreprise et la surveillance continue de la production.
Réalités d'intégration : l'évaluation de l'une ou l'autre des machines SMT nécessite d'évaluer la compatibilité avec les sérigraphes, les fours de refusion et les MES (Manufacturing Execution Systems) existants pour garantir des configurations en ligne ou en îlot transparentes.
Assistance et fiabilité du fournisseur : le succès à long terme dépend fortement du réseau de service mondial du fabricant, des options SLA et de la fiabilité de son matériel dans des conditions opérationnelles continues.
Table des matières

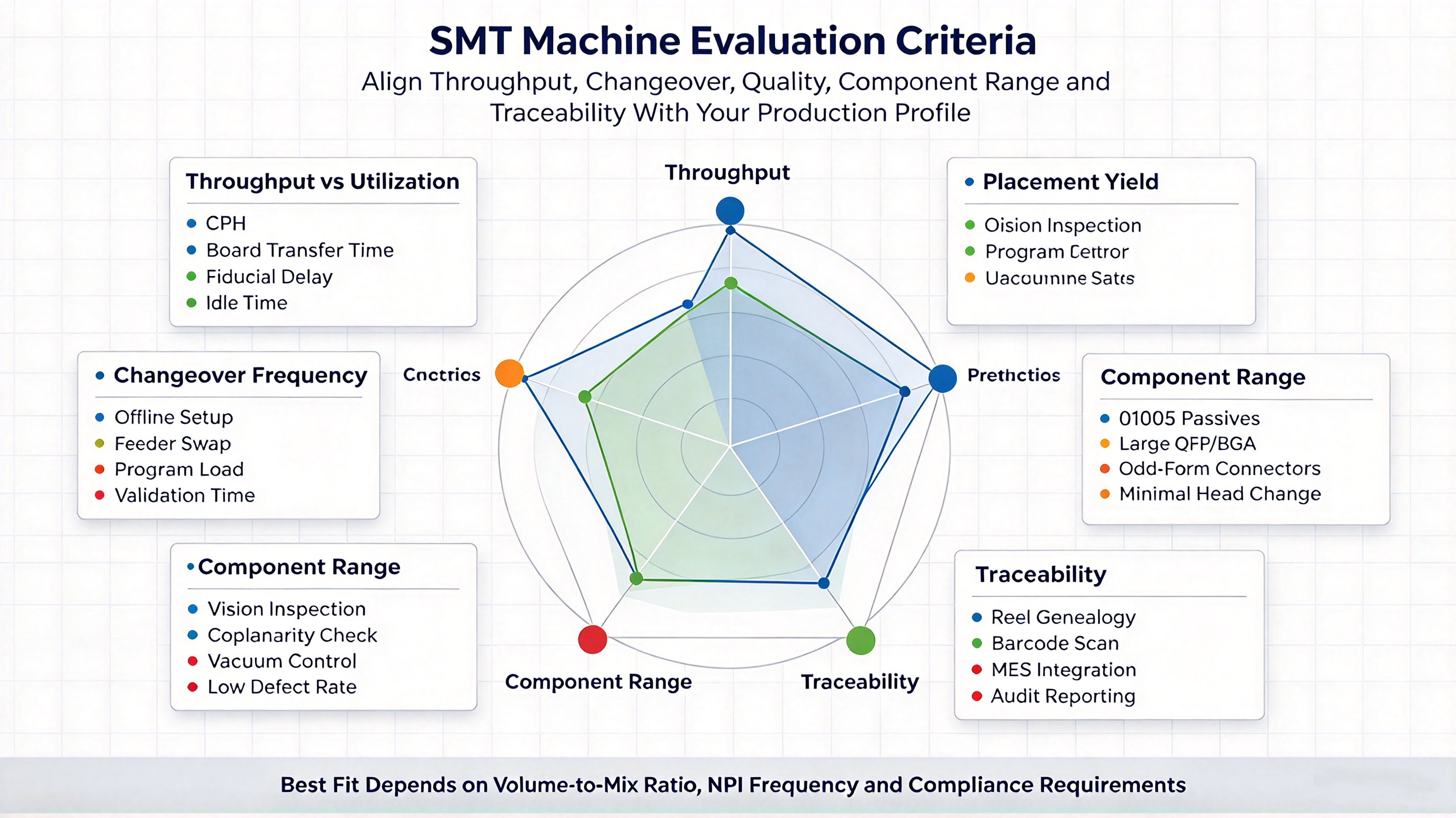

La vitesse de placement théorique fournit une référence pour les composants par heure (CPH) en utilisant la norme IPC-9850. Cependant, le CPH théorique reflète rarement la production réelle de l’usine. La véritable efficacité de la production repose sur les taux d’utilisation des lignes. Une machine affichant 100 000 CPH ne signifie rien si elle reste inactive pendant des heures lors de configurations complexes. L'évaluation d'une machine SMT nécessite le calcul du débit réel. Vous devez prendre en compte les temps de transfert des cartes, les délais de reconnaissance des repères et les intervalles de changement de buses. Les environnements à volume élevé exigent un CPH soutenu. Les installations à forte mixité donnent la priorité au maintien d’une utilisation élevée malgré les arrêts fréquents de la production. Lorsque vous exploitez une ligne continue de panneaux automobiles, vous souhaitez que la tête bouge constamment. Lorsque vous exécutez des lots de prototypes, vous souhaitez que la machine soit de nouveau opérationnelle quelques minutes après la fin d'une tâche.
Le nombre de changements de produits quotidiens dicte la capacité d"alimentation nécessaire et la vitesse de configuration du logiciel. Dans une installation qui gère dix assemblages différents par équipe, le temps de changement devient le principal goulot d"étranglement. Le succès dépend de la rapidité avec laquelle les opérateurs peuvent échanger les banques d"alimentation, charger de nouveaux programmes de placement et vérifier les valeurs des composants. Les machines conçues avec des capacités de configuration hors ligne permettent aux opérateurs de préparer la tâche suivante pendant que la tâche en cours s"exécute. Cela réduit considérablement les temps d’arrêt des machines. L’architecture du feeder influence directement cette métrique. Les mangeoires volumineuses ou complexes ralentissent le processus de transition. Si vos opérateurs passent trente minutes à épisser les bandes et à vérifier les bobines pour chaque nouvelle tâche, votre taux d"utilisation chute.
Les vitesses de placement élevées ne doivent jamais compromettre la qualité du produit. Retravailler un PCB densément peuplé dégrade la fiabilité et gaspille des heures de travail. Les plates-formes modernes utilisent des systèmes de vision avancés, une correction d"erreurs en temps réel et des contrôles de coplanarité pour maintenir des rendements de placement élevés. Les critères de réussite incluent la capacité de la machine à détecter les fils pliés, à vérifier l"orientation des composants avant le placement et à s"ajuster automatiquement en cas de légère déformation de la carte. Les taux de rejet doivent rester proches de zéro. Cela nécessite une stabilité mécanique robuste et un contrôle précis du vide au niveau de la pointe de la buse. Un composant tombé ou une résistance 0402 asymétrique crée un cauchemar en aval au niveau de la station d"inspection optique automatisée (AOI).
La miniaturisation continue de repousser les limites du matériel d"assemblage. Une plate-forme performante doit gérer les micro-composants, tels que les puces métriques 01005 et 0201, avec une précision absolue. Simultanément, la machine doit accueillir de gros connecteurs de forme irrégulière, des inductances lourdes et de grands condensateurs électrolytiques. Le succès est défini par la capacité de l"équipement à gérer cette vaste gamme de composants sans nécessiter une intervention manuelle excessive. Vous souhaitez éviter les buses personnalisées ou les têtes de placement spécialisées qui perturbent le flux de production standard. Si votre machine nécessite un changement manuel de tête pour placer un BGA de 45 mm, vous perdez un temps de production précieux.
Les secteurs réglementés, notamment les dispositifs médicaux, l’aérospatiale et la fabrication automobile, exigent une traçabilité stricte au niveau des composants. Les critères de réussite impliquent la capacité du logiciel de la machine à enregistrer exactement quelle bobine de composant a été utilisée sur un numéro de série de carte spécifique. Cela nécessite une intégration transparente avec les lecteurs de codes-barres, les chargeurs intelligents et les réseaux MES d"usine. Le système doit empêcher un opérateur de charger la mauvaise bobine. Il doit documenter l’ensemble du processus de placement pour satisfaire aux audits stricts de conformité de l’industrie. Lorsqu"un auditeur demande l"historique de placement d"un microcontrôleur spécifique, votre logiciel doit générer ce rapport instantanément.
Panasonic conçoit ses plates-formes autour de la technologie de tête rotative et d"une modularité rigide. La philosophie de base est centrée sur un placement continu et ininterrompu. Les têtes rotatives permettent à plusieurs buses de prélever des composants simultanément et de les placer en succession rapide. Cela évite le mouvement start-stop inhérent à certains systèmes linéaires. Cette approche mécanique minimise les vibrations à des vitesses élevées, garantissant ainsi une précision constante lors de séries de production massives. La conception modulaire permet aux installations de faire évoluer leurs lignes en ajoutant des modules de placement ou de distribution spécifiques à mesure que les demandes de volume augmentent. Vous construisez une ligne qui correspond exactement à vos besoins de débit sans surinvestir dans une flexibilité inutile.
Lorsque l’objectif principal est un placement à haute vitesse soutenu, les architectures Panasonic excellent. L"intégration du traitement à deux voies permet à la machine de remplir simultanément deux cartes identiques ou de traiter deux cartes différentes de manière asynchrone. Cela élimine les goulots d’étranglement liés au transfert de cartes. Les têtes de placement rotatives conservent leurs valeurs CPH même lors de la manipulation d"un mélange dense de composants passifs standard. Les systèmes de portique rigide et les moteurs linéaires avancés entraînent les têtes de placement avec des profils d"accélération agressifs. Vous maximisez le rendement par mètre carré de surface d’usine. Si vous devez placer des millions de condensateurs 0201 par semaine, cette architecture gère la charge sans effort.
Panasonic intègre des corrections de placement basées sur l"IA pour maintenir la fiabilité sous un stress opérationnel continu. Les machines surveillent les données de placement en temps réel. Ils s"ajustent automatiquement aux changements microscopiques dans l"alignement de la carte ou aux variations des composants. L"ingénierie mécanique se concentre sur des pièces moulées robustes et résistantes qui résistent à la dilatation thermique et aux vibrations. Cette communication intelligente s"étend à toute la chaîne de production. La machine renvoie les données à la sérigraphie pour corriger les décalages de pâte à souder avant qu"ils ne provoquent des défauts de placement. Vous obtenez une ligne auto-correctrice qui fonctionne plusieurs équipes à la fois avec une intervention minimale de l"opérateur.
Le système d"alimentation intelligent gère les composants en vrac pour un fonctionnement ininterrompu. Panasonic utilise des capacités de fonctionnement sans épissure. Les opérateurs attachent une nouvelle bobine de composants à une bobine expirée sans arrêter la machine. Les chariots d"alimentation permettent un échange rapide. Les opérateurs évoluent dans une toute nouvelle banque de composants pré-validés. Cette architecture prend en charge la fabrication continue. La machine fonctionne pendant des jours ou des semaines sur une seule famille de produits. Vous passez moins de temps à démonter les configurations et plus de temps à pousser les planches dans le four de refusion.
Les écosystèmes Panasonic prospèrent dans des environnements où le volume dicte la rentabilité. Les sous-traitants et les fabricants d"équipement d"origine produisant des produits électroniques grand public, des smartphones, des modules de commande automobiles et des réseaux d"éclairage LED bénéficient énormément de cette architecture. Ces installations connaissent des changements peu fréquents et exigent une fiabilité continue de niveau entreprise. Les machines fonctionnent 24h/24 et 7j/7. Ils représentent le choix optimal pour les stratégies de production à haut volume et à faible mixité. Si votre calendrier de production est le même vendredi que lundi, Panasonic vous offre la stabilité dont vous avez besoin.
Mycronic aborde l"assemblage en mettant l"accent sur une flexibilité extrême et une configuration pilotée par logiciel. La philosophie d"ingénierie donne la priorité à la capacité de gérer n"importe quel composant, sur n"importe quelle carte, à tout moment. Plutôt que de s"appuyer sur des têtes rotatives massives, Mycronic utilise des têtes de placement très agiles combinées à des banques d"outils sophistiquées. Cette architecture s"intègre à leur technologie exclusive d"impression à jet. Les installations appliquent de la pâte à souder à la volée sans avoir besoin de pochoirs personnalisés pour chaque nouvelle révision de la carte. Vous éliminez les retards d’approvisionnement en pochoirs et commencez à construire des prototypes le jour même où vous recevez les cartes nues.
Le système d"alimentation Agilis pilote l"optimisation du changement de Mycronic. Ces mangeoires manquent de pièces mobiles complexes. Ils comptent sur la machine pour faire avancer la bande. Les opérateurs chargent une nouvelle bobine dans un alimentateur en quelques secondes, sans outils ni épissure de ruban. L"approche centrée sur le logiciel permet une configuration hors ligne complète. Les opérateurs programment la machine, valident les valeurs des composants et chargent les alimentateurs Agilis sur les magasins pendant que la machine fabrique activement un autre produit. Cette architecture minimise les temps d"arrêt lors des introductions de nouveaux produits. Vous échangez un travail terminé contre un nouveau prototype en quelques minutes au lieu d"heures.
Mycronic utilise des systèmes de vision avancés à la volée. Des caméras montées directement sur la tête de placement inspectent les composants lors de leur déplacement depuis le chargeur jusqu"à la carte. Cela élimine le besoin de se déplacer vers une caméra stationnaire orientée vers le haut pour les pièces standard. Cette intégration de l"écosystème s"étend au couplage de la plateforme de placement avec les solutions 3D SPI et AOI de Mycronic. Les machines partagent des données d"inspection. Ils créent un système en boucle fermée qui améliore la qualité globale de la ligne et signale automatiquement les tendances potentielles en matière de défauts. Vous détectez les erreurs de placement avant que la carte n"entre dans le four de refusion.
Les plates-formes Mycronic gèrent une vaste gamme de types de composants sans nécessiter de têtes de placement spécialisées ni de reconfiguration mécanique approfondie. Les machines passent en toute transparence du placement de passifs 01005 à de grands QFP, BGA et connecteurs de forme impaire. Les banques d"outils intelligentes échangent automatiquement les buses en quelques secondes en fonction du logiciel. Cette polyvalence garantit que des cartes très complexes avec des nomenclatures diverses s"assemblent en un seul passage. Vous n"avez pas besoin d"acheminer les cartes vers un poste de placement manuel secondaire pour les pièces de forme irrégulière.
Les plates-formes Mycronic conviennent aux installations qui nécessitent une agilité maximale par rapport au CPH brut. Les sous-traitants spécialisés dans l’aérospatiale, la défense, le prototypage médical et les contrôles industriels spécialisés correspondent parfaitement à ce profil. Ces environnements gèrent plusieurs changements quotidiens, construisent des cartes complexes en petits lots et sont confrontés à des révisions de conception constantes. La possibilité de passer d"un produit complexe à un produit entièrement différent en quelques minutes rend cette architecture indispensable pour les opérations à forte mixité et à faible volume. Si votre planning de production change trois fois par jour, Mycronic fait tourner vos broches.
Panasonic utilise des cadres rigides et des têtes rotatives pour maintenir une vitesse et une précision de placement élevées, ce qui le rend adapté aux grands volumes de composants standard. Mycronic a une vitesse brute inférieure mais maintient une précision stable sur une plus large gamme de composants complexes. Les deux utilisent des systèmes de vision avancés pour inspecter les composants et réduire les défauts de placement.
Panasonic utilise des chariots d"alimentation qui peuvent être préparés hors ligne, ce qui convient parfaitement à la production répétée de gros volumes. Mycronic utilise des chargeurs Agilis et une configuration logicielle pour prendre en charge des changements de produit plus rapides. Il peut importer des données de CAO et de nomenclature, simplifier le chargement du chargeur et accélérer la production du premier article, ce qui le rend plus flexible pour les travaux fréquents de NPI et de prototypes.
Panasonic PanaCIM se concentre sur le contrôle de la production à l"échelle de l"usine, la gestion des matériaux, l"intégration MES et la maintenance prédictive. Mycronic MYCenter se concentre davantage sur la configuration rapide, l"inventaire des composants et la gestion NPI. PanaCIM est conçu pour le contrôle de la production à grande échelle, tandis que MYCenter prend en charge une production flexible et des changements fréquents.
Panasonic fournit généralement un CPH par mètre carré plus élevé grâce à un traitement à grande vitesse et à deux voies, mais les chariots d"alimentation et les zones de configuration hors ligne nécessitent plus d"espace. Mycronic peut fournir un rendement par mètre carré inférieur, tandis que ses alimentateurs compacts Agilis nécessitent moins d"espace de stockage. Le choix dépend de la priorité donnée par l’usine à une production maximale ou à une configuration flexible.
Panasonic dispose d"un vaste réseau de service mondial qui prend en charge les pièces de rechange, le service à long terme et les environnements de production continue. Mycronic fournit un support technique spécialisé et des diagnostics à distance étroitement liés à son écosystème logiciel. Les deux prennent en charge le fonctionnement des machines à long terme, mais leurs modèles de service sont conçus pour différents besoins de production.
Caractéristique/attribut | Architecture Panasonic | Architecture mycronique |
|---|---|---|
Force primaire | Débit ultra-rapide soutenu | Agilité et flexibilité extrêmes en matière de changement |
Système d"alimentation | Fonctionnement intelligent sur chariot et sans épissure | Alimentateurs individuels Agilis, chargement sans outil |
Vitesse NPI | Modéré; nécessite une préparation du chariot | Exceptionnellement rapide ; configuration pilotée par logiciel |
Gamme de composants | Excellent; utilise des têtes de précision modulaires | Vaste; gère les formes impaires sans changement de tête |
Focus logiciel | PanaCIM : Contrôle de ligne d"entreprise et MES | MYCenter : configuration rapide et suivi des stocks |
Environnement idéal | Haut volume et faible mélange (HVLM) | Mélange élevé, faible volume (HMLV) |
L"introduction d"une nouvelle plate-forme introduit une courbe d"apprentissage pour la programmation et l"exploitation. Les systèmes Panasonic exigent que les opérateurs comprennent la gestion complexe des chariots, les techniques de rechargement sans épissure et la navigation dans les logiciels d"entreprise. Les systèmes Mycronic nécessitent que les opérateurs s"adaptent à des interfaces lourdes en logiciels et à des mécanismes d"alimentation uniques. Le risque d’erreur de l’opérateur augmente pendant la période de transition. Vous atténuez ce problème en tirant largement parti des programmes de formation des fournisseurs avant l’installation. Utilisez les fonctionnalités intuitives de l’interface utilisateur des deux plates-formes et créez des procédures d’exploitation internes standardisées. Cela garantit que les opérateurs gèrent les configurations en toute confiance et résolvent les défauts mineurs sans appeler l"ingénierie.
L"intégration d"une plateforme moderne dans une ligne comportant des équipements plus anciens et non communicants présente des risques importants. Une nouvelle machine ne peut pas optimiser la production si l’ancienne sérigraphie ou le four de refusion crée un goulot d’étranglement. Les équipements plus anciens ne disposent pas des protocoles de communication nécessaires au feedback en boucle fermée. Vous atténuez ce problème en mettant en œuvre des solutions middleware ou en vous assurant que tous les équipements adhèrent aux protocoles SMEMA standardisés ou aux protocoles IPC-HERMES-9852 plus récents. Mettez à niveau l’équipement d’inspection existant pour correspondre aux capacités de débit et de communication de la nouvelle machine de placement. Vous avez besoin que toute la ligne parle pour atteindre une véritable efficacité.
S’engager envers l’une ou l’autre marque signifie s’engager envers leur écosystème d’alimentation exclusif. Les feeders représentent un investissement opérationnel massif. Si une installation choisit une plate-forme mais ne parvient pas à acquérir suffisamment d"alimentateurs pour prendre en charge la configuration hors ligne, l"efficacité de la machine chute considérablement. Le risque est d’être enfermé dans un système qui ne peut pas s’adapter aux besoins de production futurs. Vous atténuez cela grâce à une modélisation précise basée sur l’inventaire actuel et projeté des composants. Mettre en œuvre des stratégies d’achat par étapes. Acquérir la machine de base avec suffisamment d"alimentateurs pour les besoins immédiats, tout en prévoyant des bancs d"alimentation supplémentaires à mesure que la complexité du produit augmente.
Aucune des deux machines n’est objectivement supérieure dans le vide. L"efficacité et la qualité du produit dépendent entièrement du rapport volume/mélange de votre installation et de l"adéquation spécifique de la ligne de production. Panasonic domine les environnements où la vitesse brute et le fonctionnement continu stimulent la rentabilité. Mycronic est leader dans des environnements où la capacité de basculer rapidement entre des constructions complexes et à faible volume constitue votre principal avantage concurrentiel. L"alignement des atouts architecturaux de la machine avec les réalités opérationnelles quotidiennes réelles de votre usine évite des goulots d"étranglement coûteux.
Suivez les prochaines étapes suivantes pour finaliser l’évaluation de votre équipement :
Réalisez une étude rigoureuse du temps sur les goulots d"étranglement actuels de votre installation pour quantifier les heures de production perdues.
Auditez votre inventaire d’alimentation existant et votre combinaison de composants pour déterminer quelle architecture d’alimentation prend en charge le mieux vos opérations quotidiennes.
Demandez une démonstration du délai de production aux deux fabricants en utilisant l"assemblage PCB le plus complexe et le plus exigeant de votre installation.
Évaluez les capacités d"intégration de vos équipements MES et d"inspection existants avec les suites logicielles PanaCIM et MYCenter.
R : Les machines Panasonic sont conçues pour une production à grand volume et à faible mélange, utilisant des têtes rotatives pour un placement soutenu à ultra-haute vitesse. Les machines Mycronic se concentrent sur les environnements à forte mixité et à faible volume, en donnant la priorité aux changements rapides, à l"agilité pilotée par logiciel et à la gestion flexible des composants pour les transitions fréquentes de produits.
R : Mycronic excelle généralement chez NPI. Sa suite logicielle MYCenter, combinée au système d"alimentation Agilis sans outil, permet aux opérateurs de programmer de nouvelles cartes et de charger des composants beaucoup plus rapidement que les systèmes traditionnels sur chariot. Cela minimise les temps d"arrêt lors de la construction de prototypes.
R : Les deux marques utilisent des caméras et des logiciels avancés pour minimiser les défauts. Panasonic s"appuie sur une stabilité mécanique robuste et des corrections de placement pilotées par l"IA pour des analyses continues. Mycronic utilise des systèmes de vision à la volée montés sur la tête pour inspecter les composants en continu, s"adaptant instantanément à divers types de composants sans ralentir.
R : Oui, en utilisant les protocoles standardisés SMEMA ou IPC-HERMES-9852, ils peuvent se transmettre physiquement des cartes. Cependant, le mélange des marques complique l"intégration des logiciels, oblige les opérateurs à apprendre deux interfaces distinctes et oblige l"installation à maintenir deux inventaires de distributeurs propriétaires complètement différents.
R : Panasonic utilise des systèmes intelligents sur chariot conçus pour le chargement en vrac et un fonctionnement continu sans épissure, idéal pour les longs tirages. Mycronic utilise le système Agilis, doté d"alimentateurs individuels sans outil qui se mettent en place instantanément, optimisant la vitesse pour les configurations hors ligne fréquentes.
R : Les deux nécessitent le strict respect des routines d"étalonnage quotidiennes, hebdomadaires et annuelles, y compris le nettoyage des buses, les contrôles du vide et la lubrification des axes. La fiabilité à long terme dépend fortement du respect de ces calendriers et de l"utilisation des réseaux de service mondiaux du fabricant pour une maintenance périodique approfondie.
