Dans la fabrication à haute densité de technologie de montage en surface (SMT), l"impact financier des faux appels et des défauts s"échappe de manière exponentielle avec la miniaturisation des composants. Lors du placement des composants 0201m et 01005, les équipes d"ingénierie et de qualité ont du mal à équilibrer le débit d"inspection avec une précision absolue. Les anciens systèmes d"inspection optique automatisée (AOI) s"appuient fortement sur le réglage manuel des seuils. Cela entraîne une fatigue de l"opérateur, une classification incohérente des défauts et des goulots d"étranglement de production lors de l"introduction d"un nouveau produit (NPI).
Résoudre ces goulots d"étranglement nécessite d"évaluer les plates-formes 3D AOI de nouvelle génération. Cette analyse compare le matériel optique, les écosystèmes logiciels basés sur l"IA et les réalités opérationnelles des architectures Pemtron et SAKI. Nous évaluons l"impact des différentes technologies de projection et modèles d"apprentissage automatique sur la détection des défauts dans les usines. Vous découvrirez quel système s"adapte le mieux à des environnements de fabrication spécifiques, permettant à votre équipe d"optimiser la vitesse de ligne sans sacrifier le contrôle qualité.
L"architecture matérielle dicte la précision de base : Pemtron utilise une projection 3D avancée de motif de couleur Moiré pour un profilage très détaillé des joints de soudure, tandis que SAKI met l"accent sur la stabilité du portique rigide et la capture d"images à grande vitesse pour une répétabilité constante.
La portée de la mise en œuvre de l"IA diffère : les deux plates-formes exploitent l"apprentissage automatique, mais leur application varie : Pemtron se concentre fortement sur la programmation automatique et la réduction du temps de configuration du NPI, tandis que SAKI donne la priorité au filtrage des défauts piloté par l"IA pour minimiser les taux de faux appels.
Compromis entre débit et résolution : la sélection entre ces systèmes nécessite de faire correspondre les capacités de champ de vision (FOV) et de résolution de la caméra de la machine (par exemple, 12 MP contre 25 MP) à vos exigences spécifiques en matière de vitesse de ligne et de densité de composants.
Préparation en usine intelligente et synergie en boucle fermée : les deux systèmes prennent en charge les normes de l"industrie 4.0 (IPC-CFX, Hermes), mais leur capacité à s"intégrer de manière transparente aux systèmes existants d"inspection de la pâte à souder (SPI) et d"inspection automatisée aux rayons X (AXI) impose un véritable contrôle de processus en boucle fermée.
Table des matières
Les systèmes AOI doivent équilibrer les faux appels et les défauts manqués. Trop de faux appels augmentent les examens manuels et la charge de travail des opérateurs, tandis que les défauts manqués peuvent entraîner des problèmes de qualité et des coûts de garantie. Les fabricants devraient tester les systèmes AOI avec de vraies cartes de production pour confirmer qu"ils peuvent réduire les fausses alarmes tout en détectant les billes de soudure, les pontages et la soudure insuffisante.
La vitesse d"inspection AOI doit correspondre à celle du reste de la ligne SMT pour éviter les goulots d"étranglement de la production. Un champ de vision (FOV) plus large permet d"inspecter davantage de composants à la fois et de réduire le temps de cycle, mais la qualité de l"image et la précision de l"axe Z doivent rester stables. Les fabricants doivent équilibrer le champ de vision, la vitesse d"inspection et la complexité PCB lors de la sélection d"un système.
L"introduction rapide de nouveaux produits (NPI) aide les fabricants à gérer les changements fréquents de produits. Les systèmes AOI modernes peuvent importer des données ODB++ ou Gerber, identifier les composants et créer automatiquement des paramètres d"inspection de base. Cela réduit la programmation manuelle et peut réduire le temps de configuration de quelques jours à quelques heures.

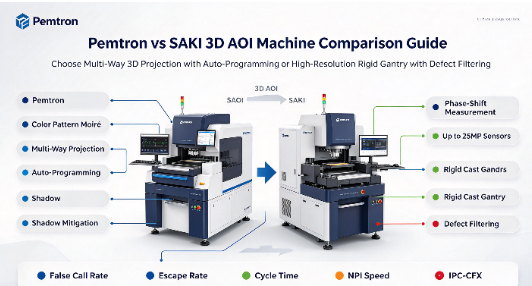

Lors de l'évaluation du système Pemtron vs SAKI AOI , la principale différence réside dans leurs méthodes de capture optique. Pemtron s'appuie fortement sur la technologie de projection multidirectionnelle et de moiré de motifs de couleurs. Cette approche projette des motifs de réseau précis sur la carte de circuit imprimé sous plusieurs angles. Lorsque ces motifs lumineux frappent des filets de soudure incurvés ou des corps de composants, les lignes se déforment. La caméra capture cette déformation et le logiciel calcule la hauteur et le volume exacts en fonction du déphasage de la grille.
Cette stratégie multiprojection excelle dans l’élimination des effets d’ombre. Les composants hauts comme les condensateurs électrolytiques, les relais ou les gros connecteurs empêchent souvent la lumière d"atteindre les micro-passifs adjacents. En projetant la lumière sous quatre ou huit angles distincts, Pemtron garantit que chaque filet de soudure reçoit un éclairage adéquat. Cela évite les angles morts et permet un profilage 3D précis, même dans les régions de carte densément peuplées.
SAKI combine des caméras haute résolution de 12 MP à 25 MP avec une technologie de mesure de déphasage pour inspecter de petits composants tels que le 0201m. Les lentilles télécentriques aident à maintenir des mesures précises sur l"ensemble du champ de vision (FOV), permettant au système d"équilibrer la vitesse d"inspection avec les détails nécessaires pour les micro-composants et les joints de soudure.
Les structures stables de la machine aident à empêcher les vibrations d"affecter la qualité de l"image AOI. SAKI utilise une conception de portique rigide pour améliorer la stabilité lors d"un balayage à grande vitesse, tandis que Pemtron utilise des moteurs linéaires et des encodeurs de précision pour un mouvement fluide. Les deux conceptions prennent en charge une inspection reproductible, mais elles utilisent des approches différentes pour contrôler les vibrations et les mouvements.
Pemtron utilise l"IA pour accélérer la configuration de l"introduction de nouveaux produits (NPI). Le logiciel importe les données CAO, identifie les packages de composants et applique automatiquement les paramètres d"inspection appropriés. Les ingénieurs n"ont qu"à examiner et ajuster les paramètres suggérés, tandis que le système peut tirer les leçons de ces modifications pour améliorer la programmation future et réduire le temps de configuration.
Alors que Pemtron se concentre sur la programmation, les systèmes SAKI AOI déploient l'IA principalement pour filtrer les défauts pendant la production. SAKI entraîne ses réseaux neuronaux sur des millions de joints de soudure réels. L’IA comprend les différences visuelles subtiles entre un défaut critique et une anomalie bénigne, fonctionnant un peu comme un inspecteur humain expérimenté.
Des résidus de flux variables déclenchent souvent de fausses alarmes de soudure insuffisante sur les machines existantes. L"IA de SAKI reconnaît la texture et les modèles de réflexion du flux. Il supprime l"alarme, permettant ainsi le passage de la carte sans intervention de l"opérateur. Cette application ciblée de l"apprentissage automatique s"attaque directement au taux de faux appels, permettant ainsi au personnel de contrôle qualité de se concentrer sur les écarts réels du processus plutôt que de rechercher des défauts fantômes.
Les connecteurs hauts, les condensateurs et les blindages RF peuvent créer des ombres qui cachent les petits composants à proximité des caméras descendantes. Les systèmes 3D AOI avancés utilisent des caméras à angle latéral et un éclairage multidirectionnel pour inspecter ces zones. Cela améliore la visibilité des joints de soudure et réduit les angles morts sur les cartes haute densité.
Les petits composants tels que 0201m et 01005 nécessitent une inspection haute résolution. Les systèmes 3D AOI utilisent des mesures précises sur l"axe Z pour détecter de petits changements de hauteur et des défauts tels que les chutes. Cela permet d’éviter que de mauvaises connexions de soudure ne passent à l’étape de production suivante.
Les systèmes 3D AOI mesurent le volume, la hauteur et la forme des joints de soudure au lieu de vérifier uniquement si la soudure est présente. Cela permet de détecter une soudure insuffisante, une soudure excessive et d"éventuels pontages qui peuvent être difficiles à voir lors de l"inspection 2D. Une mesure 3D précise prend également en charge les exigences d"inspection IPC-A-610 Classe 3.

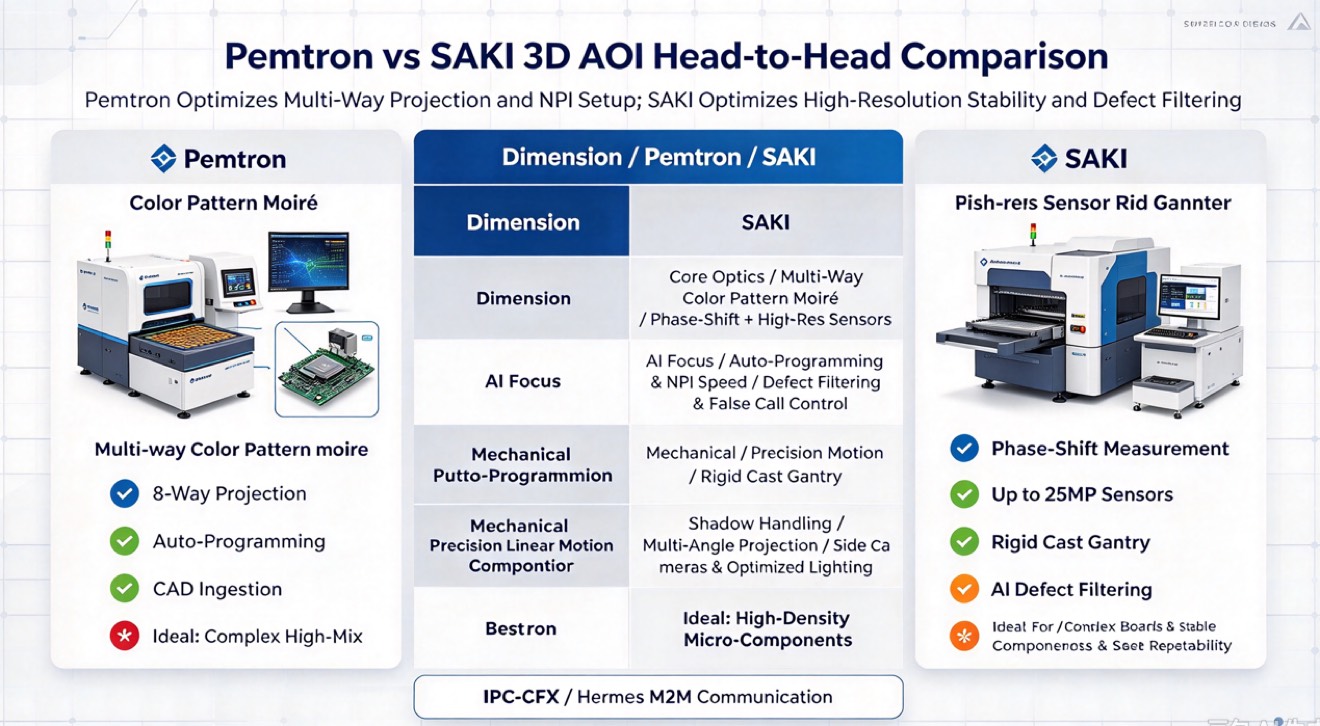

Pour simplifier le processus d"évaluation, les tableaux suivants détaillent les principales différences architecturales et les stratégies de détection de défauts spécifiques utilisées par les plates-formes 3D AOI modernes.
Fonctionnalité/capacité | Architecture Pemtron 3D AOI | SAKI 3D AOIArchitecture |
|---|---|---|
Technologie 3D primaire | Projection de moiré de motif de couleur (multidirectionnel) | Mesure de déphasage avec des capteurs haute résolution |
Résolution de la caméra | CMOS haute vitesse (généralement 12MP - 15MP) | Options ultra haute résolution (jusqu"à 25 MP) |
Structure mécanique | Moteurs linéaires de précision, contrôle de mouvement fluide | Portique lourd en fonte rigide pour une stabilité maximale |
Domaine d"intervention de l"IA | Programmation automatique, ingestion CAO, vitesse NPI | Filtrage des défauts, suppression des faux appels |
Atténuation des ombres | La projection dans 8 directions élimine les angles morts | Caméras latérales et angles d"éclairage optimisés |
Type de défaut | Défi de détection | Stratégie de solution 3D AOI |
|---|---|---|
Tombstone (01005) | Le composant est trop petit pour la détection des contours 2D. | La cartographie de la hauteur sur l"axe Z détecte le levage au niveau du micron. |
Filet de talon insuffisant | Caché derrière le fil en forme d"aile de mouette. | La projection multi-angle éclaire derrière le câble. |
Problèmes de coplanarité (BGA) | Les défauts sont entièrement cachés sous le colis. | Mesure sur l"axe Z de l"inclinaison de la surface supérieure de l"emballage. |
Mise en commun des flux | Imite le reflet de la soudure réelle. | Les réseaux neuronaux d"IA classent la texture du flux par rapport à la soudure. |
Pemtron et SAKI prennent en charge les normes de communication M2M telles que IPC-CFX et Hermes. Ces normes permettent aux machines AOI de partager des données de défauts avec le MES et d"autres équipements de production en temps réel. Cela aide les ingénieurs à surveiller les tendances en matière de qualité, à identifier plus tôt les problèmes de production et à réduire les rebuts inutiles.
La connexion des données SPI, AOI et AXI aide les fabricants à trouver plus rapidement la source des défauts PCB. SPI vérifie la pâte à souder, AOI détecte les défauts visibles et AXI inspecte les joints de soudure cachés tels que ceux sous les BGA. Le partage de ces données sur toute la chaîne de production permet une résolution plus rapide des problèmes et un meilleur contrôle des processus.
Un étalonnage régulier aide les machines AOI à maintenir la précision de l"inspection au fil du temps. La poussière, les changements de température et un éclairage plus faible LED peuvent affecter les caméras et les mesures sur l"axe Z. Les systèmes modernes utilisent des outils d"étalonnage automatique pour ajuster la mise au point de la caméra, l"éclairage et les mesures 3D, contribuant ainsi à réduire la dérive des mesures et les faux appels.
Des interfaces logicielles claires et une formation appropriée aident les opérateurs à examiner les défauts avec plus de précision. Les systèmes AOI modernes peuvent afficher des images de défauts 3D, des images de référence et des zones problématiques mises en évidence telles que des fils soulevés ou des ponts de soudure. Cela facilite la compréhension des défauts, réduit la fatigue de l’opérateur et améliore la cohérence des inspections entre les différentes équipes.
La sélection de la bonne plate-forme d"inspection nécessite d"adapter les capacités de la machine à vos défis de production spécifiques. Suivez ces étapes concrètes pour finaliser votre évaluation :
Auditez vos données de défauts actuelles pour déterminer si votre principal problème est le temps de programmation ou la sensibilité de l"algorithme.
Fournissez aux deux fournisseurs votre carte de production haute densité la plus complexe et mesurez leur temps de programmation NPI réel à partir de zéro.
Inspectez la qualité de construction physique des systèmes de portique, en notant l"impact des vibrations sur la clarté de l"image à la vitesse de ligne maximale requise.
Vérifiez que le système choisi peut transmettre et extraire avec succès des données de vos machines SPI et de votre réseau MES existants à l"aide des normes IPC-CFX.
R : La projection de moiré projette des motifs de grille précis sur le tableau. Lorsque la grille tombe sur des filets de soudure incurvés ou sur des composants hauts, les lignes se déforment. La caméra capture cette déformation et le logiciel utilise des algorithmes de déphasage pour calculer la hauteur et le volume 3D exacts de l"objet, fournissant ainsi des données topographiques très précises.
R : Un appareil photo de 25 MP capture d’énormes quantités de détails dans une seule image. Cela permet à la machine de maintenir un large champ de vision (FOV) tout en résolvant les détails microscopiques des composants 0201m et 01005. Il garantit des vitesses d’inspection élevées sans sacrifier la résolution nécessaire à la détection des micro-défauts.
R : SMT l"inspection nécessite que la tête optique se déplace rapidement et s"arrête brusquement. Ce mouvement génère de l"énergie cinétique et des vibrations. Un portique rigide et lourd absorbe instantanément cette vibration. Cela empêche l"objectif de l"appareil photo de trembler pendant la capture d"image, éliminant ainsi le flou et garantissant des mesures cohérentes et répétables.
R : L"IA utilise des réseaux neuronaux entraînés sur des millions de joints de soudure réels. Il apprend à faire la différence entre les défauts critiques et les anomalies visuelles inoffensives, telles que des résidus de flux variables ou une légère décoloration des tampons. En reconnaissant ces modèles bénins, l’IA supprime l’alarme, empêchant ainsi un faux appel.
R : IPC-CFX est un protocole de communication machine à machine (M2M) standard. Il permet à la machine AOI de partager des données de défauts en temps réel de manière transparente avec d"autres équipements, tels que les machines SPI, les monteurs pick-and-place et le logiciel MES d"usine, permettant un contrôle automatisé des processus en boucle fermée et des analyses avancées.
R : Oui. Les systèmes avancés atténuent les ombres en utilisant des projecteurs multidirectionnels et des caméras à angle latéral. L"éclairage de la carte sous plusieurs angles différents garantit que la lumière atteint sous les composants de grande taille, permettant au système de profiler avec précision les composants passifs plus petits situés dans des zones étroites et à haute densité.
