L"inspection optique automatisée basée sur des règles (AOI) échoue sur les lignes modernes PCBA haute densité. Vous ne pouvez pas vous fier à des seuils statiques lors de l"inspection de composants 01005 ou de cartes BGA densément emballées. La détection des défauts basée sur l"IA constitue l"exigence de base pour toute opération sérieuse de technologie de montage en surface (SMT). Les taux élevés de faux appels et les longs délais de révision manuelle nuisent à la vitesse de la ligne. Ils détruisent les marges de rendement et épuisent les opérateurs, conduisant directement à des erreurs d"inspection secondaires.
Les directeurs de production sont confrontés à une bataille constante dans l"usine. Les algorithmes déterministes traditionnels ont du mal à faire la différence entre les variations de processus acceptables et les défauts réels sur des cartes densément peuplées. Un léger décalage dans la sérigraphie ou des résidus de flux inoffensifs déclenchent souvent un arrêt de la machine, obligeant un opérateur humain à vérifier une carte en parfait état.

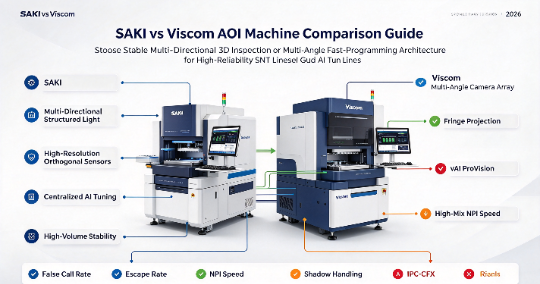

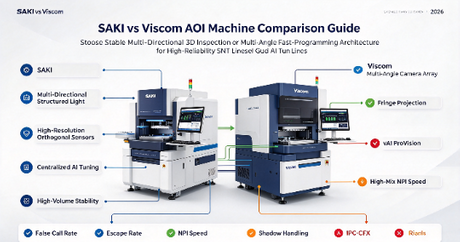

Nous évaluons comment deux acteurs majeurs conçoivent leur matériel 3D AOI et leurs logiciels d"IA pour résoudre ces goulots d"étranglement. Nous examinerons la mécanique exacte de leurs têtes d"inspection, leurs cadres d"apprentissage automatique et leurs performances dans les usines actives. Cette répartition élimine les allégations marketing visant à se concentrer sur les performances en ligne, les taux d"échappement des défauts et l"efficacité réelle de la programmation.
Efficacité de la programmation de l'IA : comparez le cadre vAI ProVision de Viscom avec le moteur d'IA propriétaire de SAKI concernant les temps de configuration de l'introduction de nouveaux produits (NPI) et la génération automatisée de programmes.
Réduction des faux positifs et examen intelligent : mettez en évidence les mesures critiques pour évaluer la façon dont chaque système fait la distinction entre les tolérances acceptables et les défauts critiques, et comment les stations d'examen assistées par l'IA minimisent le temps de vérification manuelle.
Inspection 3D approfondie : résumez la manière dont les deux marques s'attaquent aux défauts cachés et à l'ombre des composants de grande taille à l'aide de technologies d'imagerie avancées et d'algorithmes intelligents.
Intégration et évolutivité : décrivez l'état de préparation des deux plates-formes pour la conformité des usines intelligentes, l'intégration MES en boucle fermée et l'amélioration continue de l'apprentissage automatique.
Table des matières

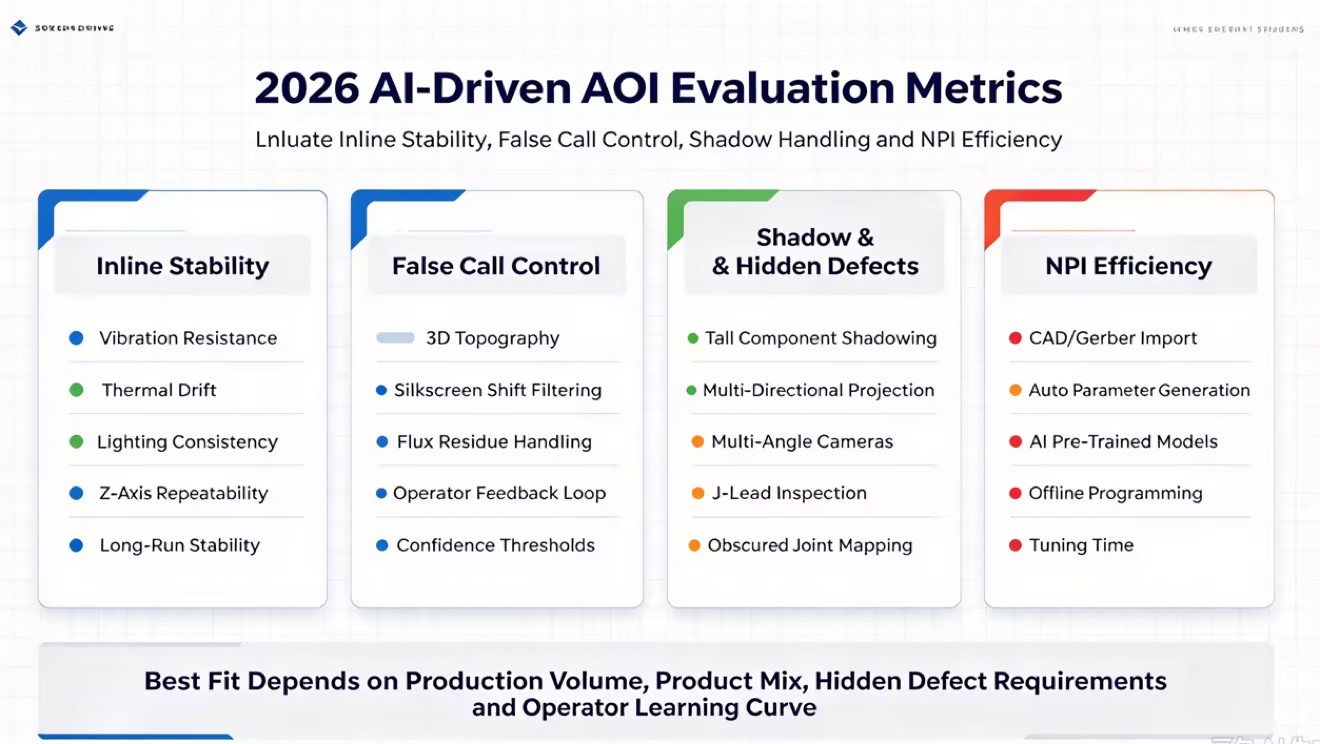

Les performances AOI doivent être mesurées sur des lignes réelles SMT, et pas seulement par la résolution de la caméra ou la vitesse d"inspection maximale. Les vibrations en usine, les changements d’éclairage et les changements de température peuvent affecter la qualité de l’image et la précision de l’inspection. Un système AOI fiable doit maintenir des performances stables dans des conditions de production réelles.
L"IA aide les systèmes AOI à reconnaître les variations normales des joints de soudure et du placement des composants, réduisant ainsi les faux appels inutiles. Les systèmes modernes peuvent également tirer des enseignements des commentaires des opérateurs lors de l’examen des défauts. Cela réduit le temps d’inspection manuelle, diminue la charge de travail de l’opérateur et améliore l’efficacité de l’inspection au fil du temps.
SAKI combine des caméras haute résolution avec une projection à déphasage multifréquence pour une inspection 3D précise. L"éclairage multidirectionnel aide à réduire les ombres des composants de grande taille et améliore la mesure sur l"axe Z des composants et des joints de soudure, y compris les zones cachées sur les PCBA haute densité.
SAKI utilise l"IA pour importer des données CAO et Gerber, créer des bibliothèques de composants et créer automatiquement les paramètres d"inspection initiaux. Son IA analyse également les données de joints de soudure 3D pour détecter des défauts tels que des fils soulevés, des pontages et une soudure insuffisante, réduisant ainsi le besoin de programmation manuelle et de contrôles visuels 2D.
SAKI est bien adapté à la production en grand volume où une inspection stable et de faibles taux de faux appels sont importants. Son processus NPI combine des données CAO, des bibliothèques de composants, des paramètres générés par l"IA et un réglage automatique à l"aide de cartes réelles. Cependant, les opérateurs peuvent avoir besoin d"une formation supplémentaire et les composants personnalisés peuvent nécessiter davantage de données d"inspection avant que le modèle d"IA ne devienne fiable.
La technologie de tête de capteur d'une machine Viscom AOI standard 2026 représente une approche hautement spécialisée de l'acquisition de données optiques. Viscom s'appuie fortement sur des systèmes de caméras multi-angles entourant un capteur orthogonal central haute résolution. Ce réseau fonctionne en tandem avec des modules avancés de projection de franges. Les projecteurs projettent des motifs lumineux précis sur toute la surface, tandis que les caméras inclinées capturent la déformation de ces motifs sur les composants.
Viscom conçoit cette configuration matérielle spécifiquement pour identifier les défauts cachés. Les caméras inclinées scrutent sous les bords de certains composants et inspectent les congés des boîtiers en plomb J qui restent obscurcis d"une vue de haut en bas. L’inspection 3D approfondie repose entièrement sur ces données multi-perspectives. Le système reconstruit un modèle 3D très précis du PCBA, permettant au logiciel de mesurer le volume de soudure et la coplanarité des composants avec une extrême précision.
vAI ProVision de Viscom utilise l"IA pour analyser les données CAO et créer automatiquement des paramètres d"inspection basés sur les types de composants et les normes IPC. Il réduit le travail manuel tel que le dessin des zones d"inspection et la définition des limites de hauteur, aidant ainsi les ingénieurs à créer des programmes d"inspection plus rapidement et à se concentrer sur des composants plus complexes.
Viscom est bien adapté à la production à forte diversité et à haute fiabilité, telle que la fabrication automobile et aérospatiale. Son logiciel vAI ProVision prend en charge un NPI plus rapide et des changements de produits fréquents, tandis que l"inspection multi-angle permet de répondre à des exigences d"inspection strictes. Cependant, des tâches d"inspection plus complexes peuvent nécessiter une configuration et une intégration système supplémentaires.

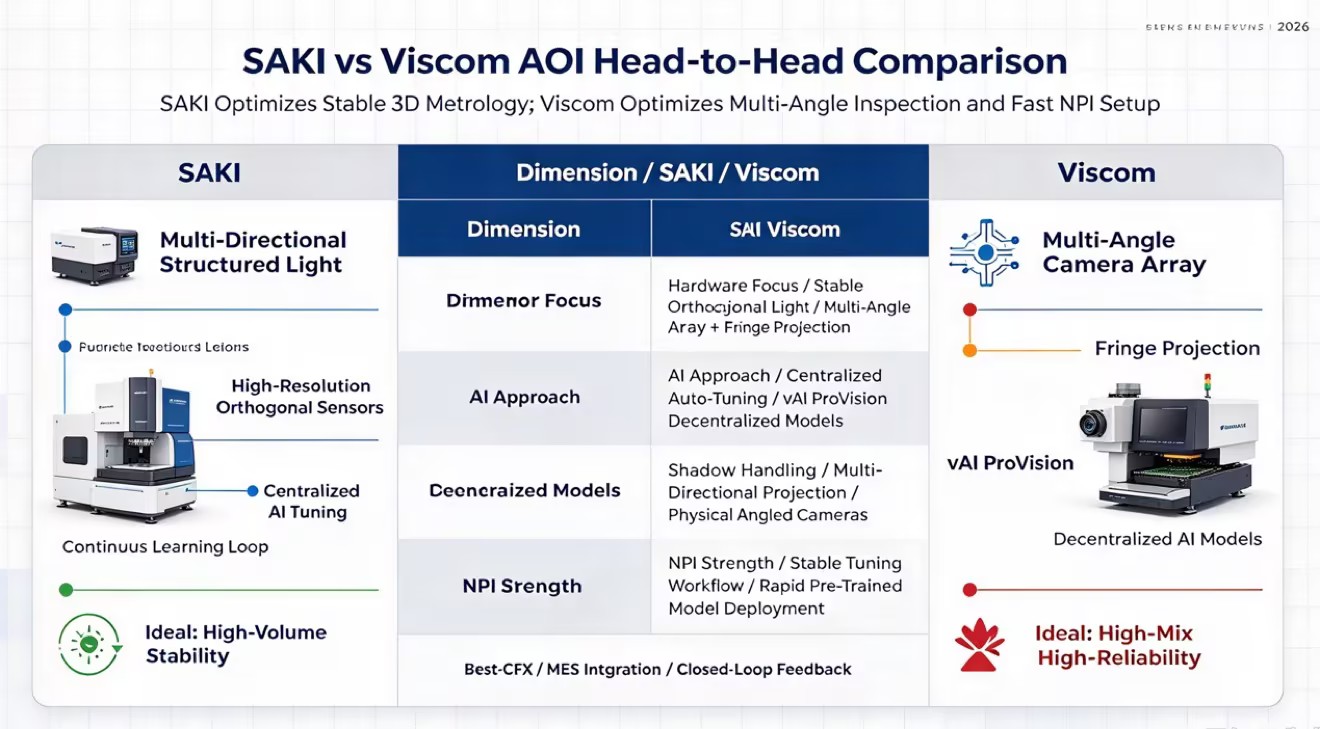

Pour comprendre les différences matérielles et logicielles, nous pouvons examiner la manière dont les deux systèmes abordent le processus d"inspection :
Fonctionnalité du système | SAKI Architecture | Viscom Architecture |
|---|---|---|
Conception du capteur primaire | Orthogonal haute résolution avec déphasage | Orthogonal combiné avec un réseau de caméras multi-angles |
Stratégie d"atténuation des ombres | Projection de lumière structurée multidirectionnelle | Inspection physique par caméra angulaire et projection de franges |
Moteur logiciel NPI | Réglage automatique centralisé de l"IA | Modèles décentralisés vAI ProVision |
Environnement de production idéal | Travaux continus à grand volume et à faible mélange | Haute mixité, haute fiabilité (Automobile/Aéronautique) |
Maximiser les capacités de vAI ProVision nécessite souvent une intégration approfondie avec les outils de gestion de données propriétaires de Viscom. L"empreinte matérielle de la tête de capteur multi-angle peut également être plus grande que celle des systèmes concurrents, nécessitant une intégration minutieuse dans les gammes SMT existantes. Les évaluations complexes de l"IA utilisant simultanément les données de toutes les caméras angulaires introduisent une surcharge de traitement, ce qui a un impact marginal sur les temps de cycle sur des cartes extrêmement denses.
Pour comparer une machine SAKI et Viscom AOI, il faut analyser comment leurs réseaux neuronaux respectifs filtrent les variations acceptables PCB. Les décalages de sérigraphie, les résidus de flux et la décoloration mineure du substrat déclenchent des faux positifs dans les systèmes existants. SAKI utilise un modèle d'IA hautement centralisé qui filtre ces anomalies visuelles en donnant la priorité aux données topographiques 3D par rapport aux variations de couleurs 2D. Les réseaux neuronaux de Viscom exploitent les données d'image multi-angles pour croiser les anomalies, garantissant ainsi qu'une ombre provoquée par des résidus de flux ne soit pas interprétée à tort comme un filet de soudure manquant.
Le contrôle granulaire des seuils de confiance de l’IA diffère entre les deux plates-formes. Viscom fournit aux ingénieurs des curseurs détaillés pour ajuster la rigueur des modèles vAI ProVision, permettant des ajustements rapides à la volée. Le système de SAKI automatise ces seuils sur la base de la boucle d"apprentissage continu, nécessitant moins d"intervention manuelle mais offrant une capacité de dérogation manuelle légèrement moins immédiate. Les deux systèmes gèrent efficacement l"inspection 3D approfondie des défauts cachés, bien que les angles de caméra physiques de Viscom offrent un avantage dans l"inspection de géométries PCBA très complexes avec des ombres sévères.
SAKI et Viscom utilisent des systèmes d"examen assistés par IA pour réduire le temps d"inspection manuelle. SAKI fournit des images claires de défauts et de référence en 3D, tandis que Viscom propose plusieurs vues de caméra et des données d"inspection plus détaillées. Les deux systèmes peuvent apprendre des commentaires des opérateurs pour réduire les faux appels répétés au fil du temps.
Les deux systèmes utilisent des données CAO et Gerber pour la programmation hors ligne, mais leurs flux de travail diffèrent. SAKI utilise un processus de réglage de l"IA structuré qui se concentre sur une inspection stable, tandis que vAI ProVision de Viscom utilise des modèles d"IA pré-entraînés pour créer des programmes plus rapidement et réduire la configuration manuelle pendant le NPI.
SAKI et Viscom prennent en charge IPC-CFX pour l"intégration avec MES et autres équipements SMT. Les deux systèmes peuvent partager des données AOI avec des SPI et des machines Pick-and-Place pour identifier les changements de processus et prendre en charge les corrections automatiques. Cela permet de réduire les défauts et d’améliorer le contrôle de la production.
SAKI et Viscom abordent le défi de la fabrication électronique avec des philosophies d"ingénierie distinctes. SAKI donne la priorité à une stabilité matérielle optique robuste et à un réglage de l"IA hautement centralisé et automatisé pour obtenir une cohérence en ligne maximale. Viscom se concentre fortement sur l"acquisition de capteurs multi-angles et le déploiement rapide de logiciels via vAI ProVision pour dominer les environnements à forte diversité et haute complexité.
Les installations qui privilégient les longues séries de production, la compatibilité de la flotte SAKI existante et la résistance absolue aux variables environnementales devraient présélectionner SAKI. Les environnements exigeant des délais d"exécution NPI rapides, une conformité 3D stricte pour les défauts cachés et un contrôle granulaire des paramètres d"IA trouveront l"architecture de Viscom très efficace.
Pour avancer dans votre évaluation AOI, exécutez les étapes suivantes :
Compilez un lot de tests de vos PCBA les plus complexes, incluant spécifiquement les cartes avec des fuites de défauts historiques connues.
Planifiez des essais en ligne avec les deux fournisseurs sur votre étage actif SMT pour mesurer la réduction réelle des faux appels dans des conditions thermiques et vibratoires réelles.
Évaluez l’interface logicielle avec vos opérateurs de machine actuels pour évaluer la courbe d’apprentissage et revoir l’ergonomie de la station.
Vérifiez la compatibilité IPC-CFX avec votre système d"exécution de fabrication (MES) existant pour garantir le bon fonctionnement de l"enregistrement des données en boucle fermée.
R : Viscom intègre des réseaux de neurones aux données de projection de franges 3D. L"IA analyse la topographie 3D multi-angle d"un composant ou d"un joint de soudure. Au lieu de s"appuyer sur des règles géométriques rigides, le modèle d"apprentissage automatique comprend la variance naturelle des filets de soudure et des placements de composants acceptables. Cela lui permet de faire la différence entre les véritables défauts critiques et les variations acceptables du processus, réduisant ainsi considérablement les fausses alarmes et le temps d"examen manuel.
R : Viscom offre généralement un délai d"exécution NPI plus rapide grâce à son logiciel vAI ProVision, qui applique de manière agressive des modèles d"IA pré-entraînés aux données CAO importées pour générer automatiquement les paramètres d"inspection. SAKI dispose d"outils de programmation automatique, mais son flux de travail nécessite une phase de réglage plus méthodique basée sur l"IA sur les premières cartes physiques, privilégiant la stabilité à long terme plutôt que la vitesse de configuration immédiate.
R : Oui. Les deux plates-formes sont entièrement équipées pour les écosystèmes d’usines intelligentes. Ils prennent en charge les protocoles de communication standard de l"industrie, notamment IPC-CFX et SECS/GEM. Cela permet une intégration transparente avec les systèmes d"exécution de fabrication (MES) existants pour l"enregistrement des données en temps réel, la traçabilité et le retour en boucle fermée avec d"autres équipements de ligne SMT.
R : Les deux machines utilisent une imagerie avancée pour cartographier la topographie des cartes. SAKI utilise une projection de lumière structurée multidirectionnelle pour éliminer les ombres causées par les composants de grande taille. Viscom utilise un système de caméra multi-angle combiné à une projection de franges pour observer physiquement sous les bords des composants. Des algorithmes intelligents reconstruisent ensuite ces données dans un modèle 3D précis pour inspecter les joints de soudure obscurcis.
R : La maintenance du matériel implique un étalonnage optique de routine, le nettoyage des lentilles des capteurs et la vérification de l"alignement du projecteur pour garantir la précision de l"axe Z. La maintenance des logiciels est tout aussi critique. Les ingénieurs doivent continuellement mettre à jour les bibliothèques de composants centralisées et gérer la dérive du modèle d"IA en fournissant de nouvelles données au système lorsque les fournisseurs de composants ou les fabricants PCB changent.
R : Les modèles d"IA s"adaptent grâce à des capacités d"apprentissage continu et à des boucles de rétroaction intelligentes. Lorsqu"un opérateur classe une anomalie sur un nouveau composant comme faux positif, le système met à jour sa pondération interne. Les ingénieurs mettent à jour les bibliothèques de composants centralisées hors ligne en alimentant les données de CAO AI et des exemples d"images des nouvelles pièces sans interrompre la production active.
