Les assemblages haute densité PCB et la miniaturisation extrême des composants jusqu"aux tailles métriques 01005 et 0201 ne laissent aucune marge d"erreur dans l"usine. Les normes de conformité strictes dans les secteurs de l’automobile, de l’aérospatiale et de la médecine ont transformé la fabrication zéro défaut d’un avantage concurrentiel en une exigence de base stricte. Les fabricants ont constamment du mal à trouver un équilibre entre vitesse d’inspection et précision absolue. Le maintien du temps de réponse de la ligne permet de maintenir les quotas de production sur la bonne voie, mais l"élimination des taux d"échappement et la minimisation des faux appels qui goulottent les stations de reprise manuelle sont tout aussi vitales pour le rendement global.
L'évaluation du système optimal d'inspection optique automatisée (AOI) nécessite d'aller bien au-delà des affirmations de base des fiches techniques. Les ingénieurs de production doivent analyser les réalités techniques, les contraintes d’empreinte physique et les capacités de débit réelles. Cette analyse décompose les compromis de production entre deux leaders de l’industrie. Comprendre les nuances d'un déploiement de machine Koh Young vs MEK AOI fournit la clarté nécessaire pour optimiser vos lignes de technologie de montage en surface (SMT) pour 2026 et au-delà.
Mesure vs inspection : Koh Young s"appuie sur une véritable profilométrie 3D (interférométrie Moiré) pour la mesure absolue, ce qui en fait la référence en matière de lignes SMT complexes et de haute fiabilité.
Polyvalence vs spécialisation : MEK propose des systèmes 5D/3D très flexibles avec un éclairage multi-angle exceptionnel, offrant un fort avantage dans les cartes à technologie mixte (SMT et THT).
Réalités en matière de débit : alors que MEK permet souvent une acquisition d"images brutes plus rapide, le filtrage des défauts piloté par l"IA de Koh Young réduit considérablement les temps de révision manuelle secondaire, ce qui entraîne souvent un débit de ligne efficace plus élevé.

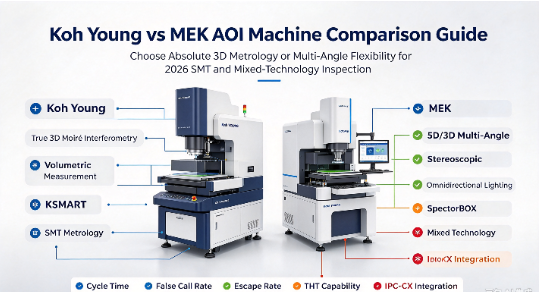

Comparaison de modèles phares : l"évaluation se résume souvent à la série Zenith de Koh Young (par exemple, Zenith 2, Zenith Alpha) par rapport aux systèmes modulaires ISO-Spector et SpectorBOX de MEK.
Rapport coût-performance : MEK présente généralement un investissement initial inférieur et un déploiement plus rapide pour les environnements à haut volume/faible volume (HMLV), tandis que l"investissement initial plus élevé de Koh Young est compensé par une protection supérieure du rendement dans les applications à haut volume/faible mix (HVLM) ou critiques.
Table des matières
Les systèmes 2D traditionnels AOI inspectent uniquement les axes X et Y, ils peuvent donc manquer des défauts liés à la hauteur et peuvent être affectés par les couleurs PCB ou les composants réfléchissants. True 3D AOI ajoute la mesure de l"axe Z pour détecter les fils soulevés, les problèmes de coplanarité et les défauts de volume de soudure. Il fournit des mesures plus précises pour les assemblages PCB complexes et à haute densité.

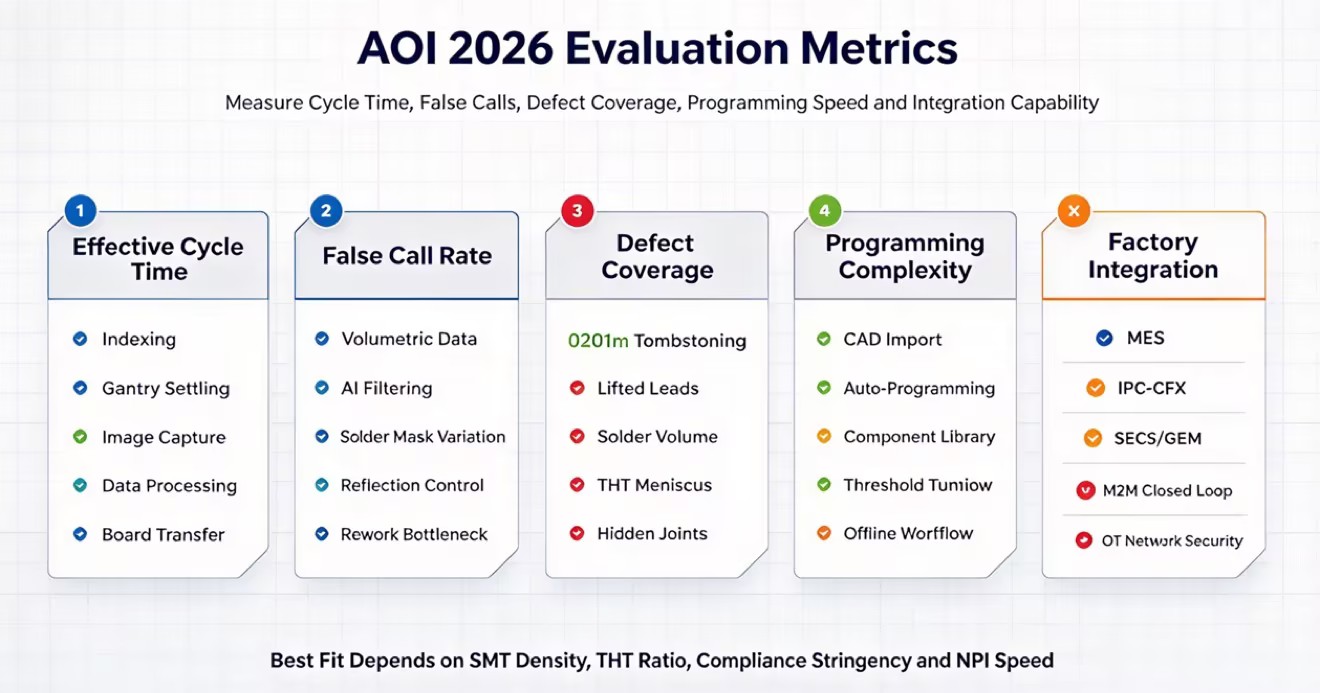

La vitesse de AOI ne dépend pas seulement du temps de numérisation de l"appareil photo. Le chargement des cartes, le serrage, le mouvement du portique, la capture d"images, le traitement des données et le transfert des cartes affectent tous la durée totale du cycle. Les faux appels peuvent également ralentir la production car les opérateurs doivent les examiner manuellement. Un bon système AOI doit équilibrer une inspection rapide avec de faibles taux de faux appels.
Les systèmes AOI modernes utilisent l"IA pour détecter les défauts et identifier les changements de processus avant qu"ils ne provoquent des problèmes de qualité. En suivant les changements de position des composants, de volume de soudure et de hauteur de l"axe Z, l"IA peut avertir les opérateurs lorsque la production commence à dériver. Edge AI peut traiter ces données rapidement et aider les usines à améliorer le contrôle qualité sans ralentir la chaîne de production.
Koh Young utilise la technologie Moiré multidirectionnelle pour inspecter les composants PCB sous plusieurs angles, réduisant ainsi les ombres causées par les composants de grande taille. Il crée des données 3D pour mesurer la hauteur, la surface et le volume des composants et des joints de soudure. Cela permet de détecter les petits défauts sur les PCB denses et prend en charge l"inspection basée sur les normes IPC.
La série Koh Young Zenith comprend le Zenith 2, le Zenith Alpha et le Zenith UHS pour différents besoins d"inspection. Les résolutions optiques vont de 15 µm à 10 µm, avec l"option 10 µm conçue pour les petits composants métriques 0201 et les micro-BGA. Les caméras haute résolution et les systèmes de portiques rigides contribuent également à maintenir une inspection 3D stable à des vitesses élevées.
L'intégration logicielle est un différenciateur principal pour toute machine Koh Young AOI . L'écosystème logiciel KSMART fournit une plateforme centralisée pour la gestion de la qualité à l'échelle de l'usine. L'outil Koh Young Auto Programming (KAP) alimenté par l'IA réduit considérablement le temps nécessaire à la configuration de nouveaux profils de carte. KAP reconnaît automatiquement les composants à partir des données CAO et applique les paramètres d'inspection corrects sur la base d'une vaste base de données centralisée.
De plus, la connectivité machine à machine (M2M) permet au système de renvoyer les données de mesure en temps réel aux systèmes d"inspection de la pâte à souder (SPI) et aux machines Pick-and-Place. Cette communication en boucle fermée corrige automatiquement les décalages de placement et colle les écarts de volume à la volée. Si le AOI détecte un changement de placement cohérent, il envoie une commande de décalage directement au monteur, corrigeant le problème sans intervention humaine.
Les systèmes Koh Young prospèrent dans les secteurs manufacturiers de tolérance zéro. Leurs capacités de mesure absolues en font le premier choix pour l"électronique automobile, où la défaillance d"un composant peut entraîner des problèmes de sécurité catastrophiques. Les entrepreneurs de l"aérospatiale et de la défense s"appuient sur cette technologie pour répondre aux exigences strictes en matière de documentation réglementaire.
Les fabricants de dispositifs médicaux utilisent la métrologie haute résolution pour garantir le fonctionnement impeccable des implants et des moniteurs vitaux. De plus, les installations mobiles PCBA à ultra haute densité bénéficient de la capacité du système à inspecter des composants microscopiques étroitement serrés les uns contre les autres sans interférence d"ombre. Lorsqu’une certitude absolue est requise, la véritable métrologie 3D fournit les données objectives nécessaires.
MEK utilise l"imagerie 5D/3D et un éclairage multi-angle pour une inspection flexible PCB. Son système à 9 caméras combine une caméra supérieure avec huit caméras latérales pour inspecter les joints de soudure cachés, les composants hauts, les câbles en J et les ailes de mouette. Cette conception permet de détecter les défauts que les caméras descendantes standards peuvent manquer.
Le MEK ISO-Spector M1A combine l’inspection 3D, l’IA et le traitement d’images à grande vitesse. La SpectorBOX offre une inspection flexible descendante ou ascendante pour les lignes de brasage à la vague et sélective. Son dégagement élevé sur l"axe Z prend également en charge les cartes dotées de gros condensateurs, de dissipateurs thermiques et d"autres composants de grande taille.
MEK peut inspecter à la fois les assemblages SMT et THT, ce qui le rend adapté aux cartes à technologies mixtes. L"inspection ascendante permet de détecter une soudure insuffisante, des pontages, des défauts de trous d"épingle et d"autres problèmes sur les broches soudées à la vague. Son éclairage flexible améliore également l"inspection autour des gros composants THT.
MEK est bien adapté à la production à forte diversité et à faible volume où les conceptions et les types de composants PCB changent fréquemment. Son système d"inspection flexible peut gérer les SMT, THT, les cartes en cuivre lourdes et différentes tailles de composants. Cela le rend utile pour les sous-traitants et la production électronique industrielle.
MEK utilise des caméras à grande vitesse pour capturer rapidement des images 2D/3D, ce qui lui confère un avantage en termes de vitesse de numérisation brute. Koh Young traite des ensembles de données 3D plus volumineux à partir de projections Moiré, mais les nouvelles technologies GPU et Edge AI ont amélioré la vitesse de traitement. Les deux systèmes peuvent prendre en charge une inspection efficace d’assemblages PCB complexes.
Koh Young est fort en inspection SMT car sa mesure 3D peut détecter de petits défauts tels que le tombstoning 0201 et les problèmes de volume de soudure. MEK fonctionne bien avec les composants THT et grands, car ses caméras latérales peuvent inspecter les connecteurs, les joints de soudure et les zones cachées des caméras descendantes.
Koh Young utilise des mesures 3D de hauteur et de volume pour identifier les défauts et réduire les faux appels. MEK utilise des algorithmes d"IA pour séparer les défauts réels des différences visuelles causées par les couleurs PCB ou les composants réfléchissants. Les deux systèmes visent à réduire les faux appels et à empêcher les cartes défectueuses de passer l"inspection.
Koh Young utilise le logiciel KAP pour créer des programmes d"inspection à partir de données CAO et définir automatiquement les paramètres d"inspection. MEK utilise une bibliothèque de composants personnalisables qui donne aux ingénieurs plus de contrôle sur les paramètres d"éclairage et d"inspection. Les deux systèmes prennent en charge l"intégration MES via les normes SECS/GEM et IPC-CFX.
Koh Young et MEK fournissent tous deux une assistance technique mondiale et des services de pièces de rechange. Koh Young utilise des centres d"assistance régionaux et des diagnostics à distance, tandis que MEK travaille par l"intermédiaire de distributeurs régionaux et de partenaires d"intégration. Les acheteurs doivent comparer les temps de réponse des ingénieurs locaux, la disponibilité des pièces de rechange et les accords de niveau de service (SLA) avant d"acheter.
Dimension d"évaluation | Koh Jeune | MEK (Marantz) | Impact opérationnel |
|---|---|---|---|
Technologie de base | Véritable interférométrie moirée 3D | Stéréoscopique multi-angle 5D/3D | Détermine la capacité de mesure absolue par rapport à l’inspection visuelle. |
SMT Capture de défauts | Exceptionnel (Micro-composants) | Fort | Critique pour les PCBA mobiles et médicaux à haute densité. |
THT / Composants hauts | Modéré (limitations de l"ombre) | Exceptionnel (système à 9 caméras) | Dicte les performances sur les cartes à technologies mixtes et industrielles. |
Taux d"appel faux | Proche de zéro (données volumétriques) | Faible (filtré par l"IA) | Impact direct sur le goulot d’étranglement des retouches manuelles et sur le débit efficace. |
Méthode de programmation | Programmation automatique de l"IA (KAP) | Basé sur une bibliothèque personnalisable | Affecte la vitesse du NPI (New Product Introduction) et la formation des opérateurs. |
Jeu de l"axe Z | Dégagement standard SMT | Options de dégagement élevé | Détermine la capacité à inspecter les cartes avec des dissipateurs thermiques ou des relais massifs. |
La décision conceptuelle principale se résume à choisir entre un contrôle rigide des processus et une adaptabilité agile. Déployer la technologie Koh Young, c’est s’engager dans une métrologie absolue. Il s"agit d"une décision visant à mesurer chaque dimension physique d"une carte pour garantir le respect des normes impitoyables de l"industrie. Ce contrôle rigide est nécessaire pour les environnements où un seul défaut est inacceptable, comme l’aérospatiale ou la fabrication médicale.
À l’inverse, déployer la technologie MEK signifie privilégier la flexibilité. Il s"agit d"une décision visant à créer un processus d"inspection hautement adaptable, capable de gérer des mélanges de produits imprévisibles, des composants THT lourds et des configurations de cartes diverses. Les fabricants doivent aligner leur choix de machines directement sur leur réalité de production dominante. Une usine à grand volume exécutant des cartes de smartphone identiques nécessite une standardisation stricte, tandis qu"un fabricant sous contrat fabriquant cinquante produits différents par semaine a besoin de capacités de fabrication agiles.
Aucune des deux machines n’est universellement supérieure dans tous les environnements de fabrication. Le choix optimal dépend entièrement de la complexité spécifique de la carte, du rapport entre les composants SMT et THT et de la rigueur des exigences de conformité du secteur. Choisissez Koh Young si votre installation produit des cartes SMT haute densité critiques pour lesquelles la mesure 3D absolue et le contrôle de processus en boucle fermée sont obligatoires pour répondre aux normes automobiles ou médicales. Choisissez MEK si vous exploitez une usine de fabrication sous contrat à forte diversité traitant de divers types de cartes, de composants lourds THT et si vous avez besoin d"un système très polyvalent capable de changements rapides.
Compilez un lot de test de vos assemblages PCB les plus complexes et sujets aux défauts pour servir de norme de référence.
Planifiez des démonstrations en direct avec les deux fournisseurs pour exécuter vos cartes de référence et enregistrer le temps de programmation réel requis.
Mesurez le taux de faux appels et le taux d"évasion pendant le test en direct pour calculer le véritable débit effectif pour votre gamme de produits spécifique.
Auditez l"espace de votre usine et votre infrastructure réseau pour garantir la compatibilité avec l"empreinte physique et les exigences d"intégration MES de la machine sélectionnée.
R : Koh Young utilise l"interférométrie Moiré multidirectionnelle pour capturer des mesures volumétriques 3D absolues de chaque composant et joint de soudure. MEK utilise des systèmes de caméras stéréoscopiques multi-angles 5D/3D polyvalents, qui excellent dans l"inspection de géométries complexes et de joints cachés à l"aide d"un éclairage omnidirectionnel.
R : MEK fonctionne généralement mieux pour les applications THT. Leurs systèmes offrent des options d"inspection ascendante, une modularité pour les lignes de soudage à la vague et des caméras latérales multi-angles à grand dégagement qui inspectent les composants de grande taille et les connecteurs industriels lourds sans interférence d"ombre.
R : Oui. Les deux marques prennent entièrement en charge les normes d"intégration d"usine modernes, notamment les protocoles IPC-CFX et SECS/GEM. Ils facilitent une communication transparente entre machines, permettant au AOI de renvoyer des données en temps réel à l"inspection de la pâte à souder et à l"équipement de prélèvement et de placement.
R : Oui. Bien qu"ils utilisent l"imagerie stéréoscopique plutôt que la métrologie absolue du Moiré, leurs algorithmes avancés et leurs caméras descendantes haute résolution détectent avec précision les micro-défauts, les effets de désactivation et les pontages sur des assemblages à montage en surface densément compactés.
R : Koh Young minimise les faux appels en s"appuyant sur des mesures volumétriques strictes et objectives plutôt que sur une interprétation visuelle. MEK réduit les faux appels en utilisant des algorithmes de filtrage avancés qui apprennent à faire la distinction entre les défauts structurels réels et les anomalies visuelles inoffensives telles que les différentes couleurs du masque de soudure.
