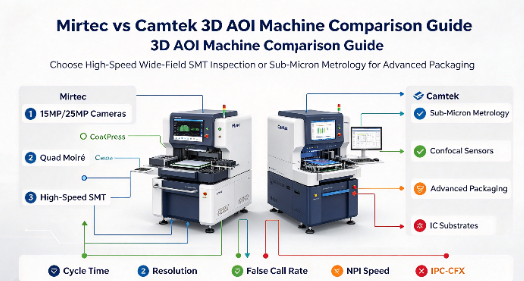

La standardisation des composants miniaturisés (0201 métrique et inférieur) et des packages de circuits intégrés complexes a fait de l'inspection optique automatisée 3D (AOI) une porte de qualité obligatoire, déplaçant l'accent de la détection de défauts de base vers une métrologie avancée, l'élimination des faux appels et une intégration transparente des données. PCBA les fabricants sont confrontés à un compromis critique entre le débit d'inspection (durée de cycle) et la précision absolue des mesures. Des taux élevés de faux appels créent des goulots d'étranglement secondaires au niveau des stations d'examen manuel, annulant les avantages de vitesse de la ligne SMT, tandis que des charges utiles massives de données d'images peuvent mettre à rude épreuve les réseaux informatiques des usines. Choisir entre une machine Mirtec et Camtek 3D AOI nécessite d'analyser leurs architectures optiques distinctes, leurs écosystèmes logiciels, leurs exigences en matière d'infrastructure informatique et leur alignement avec des environnements de production spécifiques (par exemple, croisement d'emballages de semi-conducteurs à forte mixité/faible volume ou avancé).
Architecture optique : Mirtec s"appuie sur des caméras descendantes ultra haute résolution (jusqu"à 25 MP) combinées à une projection de franges Moiré multifréquence, optimisant une inspection rapide et complète SMT.
Objectif métrologie : Camtek s"appuie sur ses racines profondes dans l"inspection avancée des semi-conducteurs et des emballages, offrant des capacités de métrologie supérieures pour les substrats et les micro-bosses très complexes.
Impact sur le rendement : les deux plates-formes utilisent l"IA pour filtrer les faux appels, mais leurs flux de travail de programmation, leur contrôle de version et leurs systèmes de gestion de bibliothèque dictent la rapidité avec laquelle une introduction de nouveau produit (NPI) atteint un rendement optimal.
Facteur de décision : Mirtec est généralement préféré pour les environnements SMT traditionnels à grande vitesse, tandis qu"une machine Camtek 3D AOI excelle dans les environnements hybrides nécessitant une précision de niveau semi-conducteur et une manipulation avancée du substrat.
Table des matières

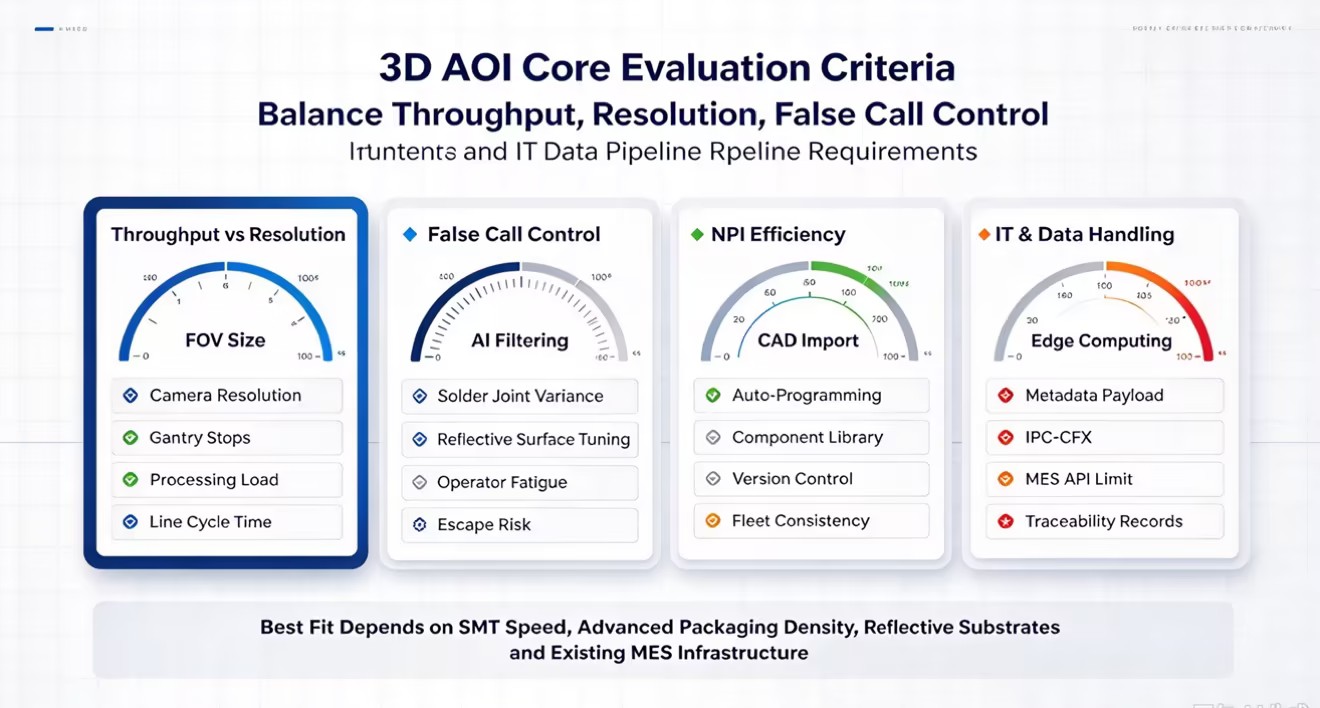

Les limites physiques du champ de vision (FOV) et des vitesses de capture d"images dictent les performances de base de tout système d"inspection optique en usine. La résolution de la caméra a un impact direct sur votre capacité à inspecter des cartes densément peuplées sans ralentir l"ensemble de la chaîne de fabrication. Des capteurs mégapixels plus élevés capturent une zone physique plus grande dans une seule image. Cela réduit le nombre total d"arrêts mécaniques que le portique doit effectuer sur le PCB. Cependant, le traitement de fichiers d’images plus volumineux nécessite une immense puissance de calcul en périphérie. Vous devez équilibrer le besoin d"une résolution submicronique avec les exigences strictes de temps de cycle de la ligne SMT. Si la machine d’inspection ne peut pas suivre le rythme de l’équipement de prélèvement et de placement, elle devient immédiatement le principal goulot d’étranglement de l’usine.
Résolution de la caméra | Taille du champ de vision (FOV) | Arrêts de portique par planche | Charge de traitement | Application idéale |
|---|---|---|---|---|
12 mégapixels | Petit | Haut | Faible | Legacy SMT, cartes basse densité |
15 mégapixels | Moyen | Moyen | Modéré | Production standard à haut mixage SMT |
25 mégapixels | Grand | Faible | Haut | Mobile haut débit et haute densité PCBA |
Le véritable coût d’un faux appel va bien au-delà des quelques secondes nécessaires à un opérateur pour l’effacer au poste de reprise. Des fausses alertes excessives ont un impact significatif sur l’efficacité du travail et provoquent une fatigue sévère de l’opérateur. Lorsque les techniciens passent leur temps de travail à éliminer des centaines de non-défauts, ils développent une lassitude face aux alarmes. Il s"agit d"un état psychologique dans lequel les opérateurs commencent à approuver mécaniquement les drapeaux sans examen approfondi. Cela augmente considérablement le risque que de véritables défauts échappent à la station d’examen manuel et atteignent le client final. Un système d"inspection efficace supprime les faux appels au niveau algorithmique. Cela garantit que les opérateurs humains n’interagissent qu’avec de véritables anomalies nécessitant un jugement technique critique.
Les environnements de fabrication très diversifiés exigent des flux de travail rapides pour l"introduction de nouveaux produits (NPI). L"efficacité de la programmation hors ligne, les capacités de réglage automatique et les bibliothèques de composants centralisées déterminent la rapidité avec laquelle une nouvelle carte passe de l"étape de CAO à la production complète. Si les programmeurs doivent définir manuellement des fenêtres d"inspection et des seuils de hauteur pour chaque composant unique, les temps de cycle NPI monteront en flèche. Les systèmes modernes offrent un contrôle de version robuste. Cela permet aux ingénieurs de procédés de gérer de manière transparente les bibliothèques d’inspection sur plusieurs machines. Un algorithme optimisé sur la ligne 1 doit se comporter de manière identique lorsqu"il est déployé sur la ligne 4.
La métrologie 3D moderne génère quotidiennement des téraoctets de données d’images brutes. Des pipelines de données robustes gèrent ces fichiers volumineux sans provoquer de délais d"attente du réseau ni de limitation du serveur. Lorsqu"un système d"inspection tente de transmettre des données de nuages de points 3D non compressées vers un système d"exécution de fabrication (MES) centralisé, il submerge facilement les réseaux Gigabit standard. Les usines ont besoin de solutions informatiques de pointe intelligentes qui compressent les données, extraient uniquement les métadonnées métrologiques nécessaires et les transmettent efficacement. L"incapacité d"optimiser ce pipeline de données entraîne des limites de débit de l"API HTTP 429, des paquets abandonnés et des enregistrements de traçabilité incomplets.
Mirtec aborde l"inspection optique en mettant l"accent sur la maximisation du champ de vision sans sacrifier les détails au niveau du micron. Leur technologie de caméra exclusive utilise des capteurs descendants de 15 MP à 25 MP associés à des interfaces CoaXPress haute vitesse. Cette densité de pixels massive permet au système de capturer des images très détaillées de 0201 composants métriques sur une vaste zone physique en un seul déclencheur. En réduisant le nombre de mouvements du portique nécessaires pour couvrir une norme PCBA, les systèmes Mirtec maintiennent des vitesses d"inspection élevées. L"interface CoaXPress garantit que la charge utile massive de données de la caméra atteint l"unité de traitement avec une latence proche de zéro. Cela maintient le matériel parfaitement synchronisé avec l’analyse logicielle.
Pour extraire des mesures de hauteur 3D précises, Mirtec utilise la technologie Digital Multi-Frequency Quad Moiré. Le système projette des motifs de franges complexes sur le PCBA sous quatre angles distincts. Lorsque ces motifs recouvrent les composants et les joints de soudure, les caméras capturent les déphasages dans les franges. Le logiciel calcule ensuite la topologie 3D exacte de la carte. Cette méthode identifie efficacement les défauts de coplanarité sur les circuits intégrés en forme d"aile de mouette, mesure le volume de pâte à souder et détecte les fils soulevés qui réussissent une inspection 2D standard. L"approche multifréquence permet au système de mesurer avec précision à la fois les surfaces hautement réfléchissantes et les composants sombres absorbant la lumière.
La suite logicielle Intelli-Sys pilote le matériel Mirtec, exploitant fortement les algorithmes d"apprentissage profond pour les tâches d"inspection complexes. Les algorithmes traditionnels basés sur des règles luttent contre la variation naturelle de l’apparence des joints de soudure. Mirtec entraîne ses modèles d"IA sur de vastes ensembles de données de joints de soudure acceptables et défectueux. Cela permet au système de prendre des décisions nuancées imitant le jugement humain. Le logiciel dispose d"une reconnaissance optique de caractères (OCR) avancée. Cet OCR piloté par l"IA lit les numéros de pièces gravés au laser sur des boîtiers IC hautement réfléchissants, même lorsque des résidus de flux ou un mauvais éclairage obscurcissent partiellement le texte. Cela garantit une traçabilité stricte des composants dans tout l’atelier de production.
Une machine Camtek 3D AOI aborde l'inspection d'un point de vue métrologique, fortement influencé par les racines profondes de l'entreprise dans la fabrication de semi-conducteurs. La technologie des capteurs atteint une précision inférieure au micron, ce qui est essentiel lors de l’inspection de micro-bosses, de piliers en cuivre et de surfaces de matrices hautement réfléchissantes. Camtek utilise des techniques d'éclairage spécialisées et des capteurs confocaux ou interférométriques pour capturer des données topographiques précises. Cela permet au système de mesurer des éléments physiquement trop petits ou trop réfléchissants pour que les systèmes de projection de franges standard puissent les résoudre avec précision. L'accent reste mis sur la répétabilité absolue des mesures plutôt que sur le simple signalement des défauts à grande vitesse.
Camtek présente des avantages structurels distincts lors de l"inspection des emballages avancés, des substrats IC et des cartes d"interconnexion haute densité (HDI). Ces substrats présentent un gauchissement extrême, des tampons dorés hautement réfléchissants et des géométries de traces microscopiques. Camtek calibre ses moteurs optiques spécifiquement pour gérer la réflexion spéculaire du silicium nu et des métaux polis. Les systèmes de manutention au sein de la machine transportent des substrats ultra-fins ou flexibles sans induire de contraintes ni de vibrations. Autrement, les vibrations corromptaient les données métrologiques submicroniques. Cela rend la plate-forme parfaitement adaptée aux environnements de fabrication hybrides reliant SMT et l"assemblage de semi-conducteurs.
La catégorisation des défauts dans un système Camtek va au-delà des simples mesures de réussite/échec. Le logiciel propriétaire s"intègre directement aux systèmes de gestion du rendement au niveau des semi-conducteurs. Il classe les défauts sur la base de règles morphologiques complexes et de données historiques de rendement. Lors de l’inspection de milliers de micro-bosses sur un seul substrat, le système regroupe les données métrologiques pour identifier les dérives systémiques du processus. Par exemple, il peut détecter un léger changement dans la concentration du bain de placage bien avant que des défauts importants ne surviennent. Cette gestion proactive des données permet aux ingénieurs de procédés d"ajuster dynamiquement les équipements en amont, en maintenant des taux de rendement élevés sur des produits d"emballage avancés extrêmement coûteux.
Les deux systèmes peuvent détecter des défauts communs SMT, mais leurs points forts diffèrent. Mirtec utilise la technologie Quad Moiré pour une détection rapide des fils soulevés et du tombstoning sur les PCB standards, tandis que Camtek se concentre sur la mesure détaillée des caractéristiques de soudure à micro-échelle et des substrats avancés complexes.
Les composants de grande taille peuvent créer des ombres qui masquent les petits composants à proximité lors de l"inspection 3D. Mirtec utilise plusieurs projecteurs et caméras latérales pour inspecter ces zones cachées, tandis que Camtek utilise des optiques spécialisées et un empilement focal sur l"axe Z. Les deux approches aident à réduire les angles morts sur les planches à haute densité.
L’IA contribue à réduire la programmation manuelle et à améliorer la classification des défauts. Mirtec se concentre sur la configuration rapide de l"IA pour les composants et les lignes de production standard SMT, tandis que Camtek utilise l"IA pour une analyse plus complexe des défauts sur les substrats semi-conducteurs. Cela prend en charge différents besoins d’inspection et environnements de production.
Les deux systèmes fournissent des outils centralisés pour gérer les programmes d’inspection et les bibliothèques de composants sur plusieurs machines. Mirtec se concentre sur le partage rapide de bibliothèques entre les lignes SMT, tandis que Camtek fournit un contrôle détaillé des versions, des enregistrements d"audit et des autorisations utilisateur pour les environnements de production qui nécessitent une traçabilité stricte.
Caractéristique technique | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Demande principale | Haute vitesse SMT, standard à complexe PCBA | Packaging avancé, substrats IC, HDI |
Noyau Optique | CoaXPress 15MP/25MP + Quad Moiré | Capteurs confocaux/interférométriques submicroniques |
Atténuation des ombres | 8 projections + 4 caméras latérales | Moteurs optiques avancés et empilement focal |
Focus sur l"IA | Variation des joints de soudure, OCR, NPI rapide | Classification des défauts morphologiques, analyse du rendement |
Intégration des données | Norme MES, conformité IPC-CFX | Systèmes de gestion du rendement des semi-conducteurs |
Les systèmes en boucle fermée connectent AOI à SPI, Pick-and-Place et d"autres équipements de production. Lorsque AOI détecte des erreurs de placement répétées, le système peut envoyer des données de correction en amont. Mirtec se concentre sur la communication M2M au sein des lignes SMT, tandis que Camtek connecte les données d"inspection à des systèmes de gestion du rendement plus larges pour les emballages avancés.
Les systèmes 3D AOI génèrent de grandes quantités de données d"images et de mesures qui peuvent augmenter la charge du réseau. Mirtec utilise l"informatique de pointe pour traiter les données localement et envoyer les résultats d"inspection clés au MES, tandis que Camtek utilise la compression des données pour gérer les enregistrements détaillés d"inspection des semi-conducteurs. Les deux approches contribuent à réduire la pression sur le réseau tout en conservant les données de production importantes.
Mirtec et Camtek envoient les données d"inspection aux systèmes d"usine pour l"analyse de la qualité et la traçabilité. Mirtec fournit des tableaux de bord visuels pour les types de défauts, les faux appels et les performances des machines, tandis que Camtek se concentre davantage sur les tendances détaillées du SPC et de la métrologie à long terme. Ces outils aident les ingénieurs à identifier les changements de processus et à améliorer la qualité de la production.
Planifiez une démonstration de référence en utilisant votre PCBA le plus complexe, y compris une carte défectueuse connue, pour évaluer le temps de programmation réel et les taux de capture de défauts.
Vérifiez vos taux de faux appels actuels et classez-les par type de composant pour identifier les angles morts optiques spécifiques sur votre ligne SMT existante.
Évaluez la bande passante de votre réseau d"usine et les limites de l"API MES avec votre service informatique pour vous assurer que l"infrastructure peut gérer des charges utiles continues de données de métrologie 3D.
Testez le logiciel de programmation hors ligne lors de l"évaluation du fournisseur pour mesurer le temps exact nécessaire pour créer une nouvelle bibliothèque de composants à partir de zéro.
R : Mirtec utilise des caméras descendantes à ultra haute résolution associées à une projection de franges Moiré multifréquence pour une inspection à grande vitesse et à grand champ SMT. Camtek utilise des capteurs confocaux ou interférométriques spécialisés conçus pour la métrologie submicronique, en se concentrant sur une précision extrême pour les substrats de semi-conducteurs et d"emballage avancés.
R : Camtek gère les surfaces hautement réfléchissantes en utilisant des moteurs optiques avancés et des techniques d"éclairage spécialisées calibrées pour la réflexion spéculaire. Cela permet aux capteurs de capturer des données topographiques précises sur le silicium nu, les métaux polis et les micro-bosses sans la perte de données généralement causée par l"éblouissement dans les systèmes de projection standard.
R : Mirtec est généralement mieux adapté aux environnements à forte mixité et à faible volume. Son logiciel Intelli-Sys et sa programmation automatique basée sur l"IA permettent des flux de travail rapides d"introduction de nouveaux produits. La possibilité d"ajuster rapidement les algorithmes et de déployer des bibliothèques de composants centralisées réduit considérablement le temps de configuration lors des changements de ligne fréquents.
R : Mirtec atténue les effets d"ombre en utilisant une architecture multi-caméras, comprenant généralement une configuration à 8 projections plus 4 caméras latérales. Lorsqu"un composant de grande taille bloque la projection des franges de haut en bas, les caméras latérales capturent les zones sombres, garantissant ainsi une inspection complète des composants adjacents plus petits.
R : Oui. Pour éviter la limitation du réseau et les délais d"attente des API, les deux systèmes utilisent l"informatique de pointe pour traiter localement les données d"image brutes. Ils compressent les nuages de points 3D massifs en charges utiles de métadonnées légères, transmettant uniquement les mesures de réussite/échec essentielles et les données de hauteur au MES via des protocoles standard.
R : L"IA réduit les faux appels en remplaçant les seuils rigides basés sur des règles par des modèles d"apprentissage profond formés sur de vastes ensembles de données d"articulations acceptables et défectueuses. L"IA comprend la variation naturelle et acceptable de l"apparence de la soudure, ce qui lui permet de classer avec précision les anomalies complexes qui déclenchent de fausses alertes dans les algorithmes traditionnels.
