La fabrication de la technologie de montage en surface (SMT) est confrontée à une tension opérationnelle constante. Vous devez équilibrer la diminution de la taille des lots par rapport à la demande de débit maximal. Un mauvais alignement de vos systèmes robotiques automatisés avec les profils de production réels entraîne de graves risques opérationnels. L"optimisation de la vitesse brute lorsque votre installation nécessite des changements fréquents entraîne des temps d"inactivité. À l’inverse, une surindexation sur la flexibilité dans un environnement à volume élevé crée d’énormes goulets d’étranglement en matière de production. Vous avez besoin du bon équipement pour maintenir l’efficacité et maintenir vos lignes en fonctionnement.
Cette évaluation compare les architectures Hanwha et Europlacer SMT Pick and Place Machine . Alors que le marché plus large comprend des acteurs comme ASMPT et Universal Instruments, nous nous concentrons spécifiquement sur Hanwha et Europlacer. Nous analysons les différences architecturales, les capacités d’alimentation, l’agilité du changement et l’évolutivité à long terme. Cette analyse vous aide à déterminer la solution adaptée aux environnements spécifiques de services de fabrication électronique (EMS) et OEM. Choisir la bonne plateforme garantit le bon fonctionnement de vos lignes de production et s’adapte à votre gamme de produits spécifique.
Alignement de la production : Hanwha excelle dans la fourniture de solutions évolutives pour des besoins de production étendus nécessitant un débit rapide, tandis qu'Europlacer domine dans les scénarios à forte mixité exigeant une flexibilité maximale pour diverses exigences de production.
Économie du changement : l'architecture d'Europlacer donne la priorité aux capacités massives d'alimentation sur machine afin de minimiser les temps de démontage et de configuration pour les nomenclatures (BOM) complexes et variées.
Évolutivité et modularité : Hanwha propose des plates-formes hautement modulaires qui permettent aux fabricants de faire évoluer les têtes de placement et les portiques de manière linéaire à mesure que les volumes de production augmentent.
Table des matières
Le choix d"une machine de prélèvement et de placement SMT nécessite plus que simplement comparer le CPH maximum. L"efficacité réelle de la production dépend également de la fréquence de changement, de la combinaison de composants, de la capacité du chargeur et des exigences PCB.
CPH : affiche la vitesse de placement théorique, mais le rendement réel est généralement inférieur.
Capacité du chargeur : détermine le nombre de types de composants qui peuvent rester chargés.
Gamme de composants : vérifiez la prise en charge des pièces 01005, des circuits intégrés et des composants de forme impaire.
Précision du placement : affecte la qualité de la soudure et les retouches en aval.
PCB Taille : Détermine les tailles de cartes et de panneaux que la machine peut gérer.
Fréquence NPI : les nouveaux produits fréquents augmentent l’importance des changements rapides.
Type de production | Priorité principale | Exigence de la machine |
|---|---|---|
Volume élevé | Sortie maximale | CPH élevé et fonctionnement continu |
Mixier | Changements rapides | Capacité d"alimentation élevée et configuration flexible |
NPI fréquents | Moins de temps de configuration | Programmation hors ligne et changements rapides d"alimentation |
Production stable | Vitesse constante | Placement à grande vitesse et évolutivité de la ligne |
En général, Hanwha se concentre sur une production modulaire à grande vitesse , tandis qu'Europlacer se concentre sur la flexibilité, les nomenclatures complexes et les changements fréquents de produits . Le bon choix dépend de votre mix de production réel plutôt que de la seule vitesse théorique de la machine.
Les machines Hanwha SMT se concentrent sur une production continue et à grande vitesse . Les séries Decan et SM utilisent des systèmes de portique modulaires, des têtes de placement multi-buses et une vision volante pour maintenir un placement rapide et précis des composants.
Conception à double portique : prend en charge la sélection et le placement simultanés.
Têtes multi-buses : améliorent le débit pour les composants standard.
Flying Vision : Inspecte les composants pendant le mouvement pour réduire les retards.
Conception modulaire : permet aux fabricants d’augmenter leur capacité à mesure que la production augmente.
Options à double voie : aident à réduire le temps de transfert de PCB et à améliorer la sortie de ligne.
Les machines Hanwha sont bien adaptées à la production de grands volumes d'EMS, d'électronique grand public et d'automobile PCB . Ils fonctionnent mieux lorsque les types de produits restent stables et que les longues séries de production nécessitent un rendement constant.
La préparation du chargeur hors ligne et la vérification des codes-barres peuvent réduire le temps de changement et les erreurs de chargement. Les opérateurs doivent également nettoyer régulièrement les buses, vérifier les canaux d"aspiration et remplacer les filtres pour maintenir les performances de placement.
La conception modulaire de Hanwha peut nécessiter davantage d'espace au sol à mesure que la capacité de production augmente. Des changements fréquents peuvent également réduire l'avantage de ses têtes à grande vitesse, de sorte qu'elles sont mieux adaptées à une production à volume élevé et relativement stable que des essais fréquents de prototypes.
Les machines Europlacer SMT se concentrent sur la flexibilité, la capacité d'alimentation élevée et les changements rapides . La plateforme iineo+ utilise une tête de tourelle multifonction qui gère les micro-composants, les circuits intégrés et les gros connecteurs sans changements de tête fréquents.
Tête de tourelle multifonction : gère une large gamme de tailles de composants.
Capacité d'alimentation élevée : permet de charger davantage de composants pour différentes tâches.
Vision à la volée : inspecte les composants pendant le placement.
Sélection automatique des buses : réduit les changements de tête manuels.
Production flexible : prend en charge différentes nomenclatures et les changements fréquents de produits.
Europlacer est bien adapté à la production à grande diversité et à faible volume, au prototypage, aux projets EMS complexes, à l'aérospatiale et à d'autres assemblages PCB complexes . Sa grande capacité d'alimentation permet aux usines de passer d'un produit à l'autre avec moins de temps de configuration.
La machine sélectionne automatiquement les buses appropriées et inspecte les composants pendant le placement. Les opérateurs doivent principalement garder les magasins de buses propres et correctement approvisionnés. La capacité élevée du chargeur réduit également les changements fréquents de bobines pendant la production.
Europlacer se concentre davantage sur la flexibilité que sur le CPH brut maximum. Pour les usines produisant des cartes simples en très gros volumes, une partie de cette flexibilité peut ne pas être pleinement utilisée.
Hanwha et Europlacer utilisent des approches différentes pour améliorer la production de SMT. Hanwha se concentre sur la production modulaire à grande vitesse , tandis qu'Europlacer se concentre sur la flexibilité des mélanges élevés et sur la réduction des temps de changement..
Facteur | Hanwha | Europlacer |
|---|---|---|
Objectif principal | Production à grande vitesse | Production flexible |
Chef de placement | Multibuse en ligne | Tourelle multifonction |
Système d"alimentation | Chariots d"alimentation modulaires | Capacité élevée du chargeur sur machine |
Changements | Préparation du panier hors ligne | Plus de composants restent chargés |
Gamme de composants | Puces et circuits intégrés standards | Large gamme de pièces et pièces de forme irrégulière |
Meilleur ajustement | Production stable et en grand volume | NPI fréquents et à forte mixité |
Expansion | Ajouter des machines modulaires | Haute capacité dans une seule machine |
Les machines Pick and Place prennent en charge l’intégration MES, la programmation hors ligne et la traçabilité des composants. Ils peuvent échanger des données de production via des protocoles tels que IPC-CFX et SECS/GEM, aidant ainsi les usines à gérer la production et à préparer de nouveaux travaux pendant que les machines restent en fonctionnement.

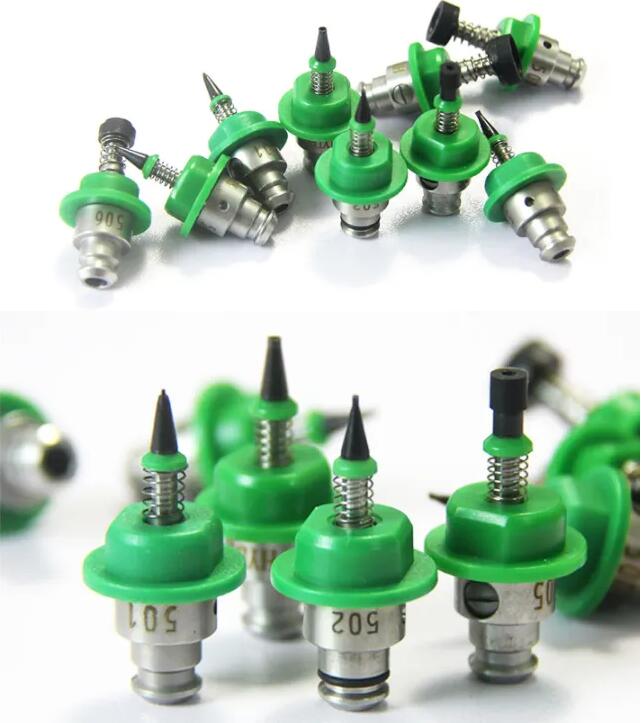

Les deux plates-formes nécessitent un étalonnage, un entretien des buses et une inspection réguliers pour maintenir la précision du placement. Les acheteurs doivent également prendre en compte l"alimentation électrique, l"air comprimé, les pièces de rechange et l"accès aux composants internes, car ces facteurs peuvent affecter la disponibilité et les coûts de maintenance à long terme.
Hanwha est conçue autour de la vitesse, de l’expansion modulaire et d’une production stable à haut volume. Europlacer met davantage l'accent sur la capacité d'alimentation, la gestion des composants complexes et les changements fréquents. Le meilleur ajustement dépend donc du volume de production, de la complexité de la nomenclature, de la fréquence NPI et de l’espace au sol disponible.
Critères d"évaluation | Hanwha Architecture | Architecture Europlacer |
|---|---|---|
Objectif principal | Débit brut et évolutivité modulaire | Flexibilité et agilité de changement maximales |
Style de tête de placement | Têtes multi-buses en ligne | Têtes de tourelle multifonctions |
Stratégie d"alimentation | Chariots d"alimentation modulaires à échange rapide | Capacité résidente massive sur machine |
Environnement idéal | Un mix de produits stable et à grand volume | NPI très variés et fréquents, nomenclatures complexes |
Système de vision | Vision de vol à grande vitesse | Inspection à la volée intégrée |
Efficacité de l"espace au sol | Nécessite une expansion linéaire pour la capacité | Haute capacité dans une seule empreinte |
Gestion des composants | Optimisé pour les puces et circuits intégrés standard | Optimisé pour les variations extrêmes et les formes impaires |
L"achat d"un équipement SMT implique bien plus que la simple comparaison de la vitesse et de la précision du placement. La formation, l"assistance technique locale, les pièces de rechange et l"intégration de logiciels peuvent tous affecter l"efficacité de la production à long terme.
Hanwha et Europlacer utilisent des logiciels, des systèmes d"alimentation et des méthodes d"exploitation différents. Les opérateurs doivent recevoir une formation avant l"installation afin de pouvoir gérer les départs, les changements, les erreurs de vision et le dépannage de base.
L"assistance technique locale peut réduire les temps d"arrêt en cas de problèmes d"équipement. Avant d"acheter, vérifiez l"accord de niveau de service (SLA) du fournisseur, le temps de réponse de l"ingénieur et la disponibilité locale des pièces clés telles que les buses, les courroies, les moteurs et les filtres.
Les nouvelles machines SMT devraient fonctionner sans problème avec les systèmes MES et de production existants. Testez l"échange de données, la traçabilité, l"importation CAO/BOM et la programmation hors ligne avant l"installation pour éviter les problèmes d"intégration ultérieurs.
Vérifiez les exigences en matière d"alimentation électrique, d"air comprimé, de réseau et de sol.
Terminez la formation de l’opérateur et de la maintenance avant l’installation.
Exécutez un lot pilote pour tester les systèmes de placement et de vision.
Testez les connexions MES et la traçabilité PCB.
Préparer les pièces de rechange et les consommables courants.
Calibrez les chariots d’alimentation ou les banques d’alimentation avant la production.
Ces contrôles peuvent réduire les délais d"installation et aider la nouvelle machine SMT à atteindre plus rapidement une production stable.
Le choix entre Hanwha et Europlacer ne dépend pas de la machine qui est objectivement supérieure. Il s"agit de savoir quelle architecture correspond au taux NPI spécifique de votre installation, aux demandes de volume et à l"infrastructure de support régionale. Vous devez adapter la philosophie de conception fondamentale de la machine à votre réalité opérationnelle quotidienne. Un mauvais alignement entraîne des équipements inutilisés ou des goulots d’étranglement massifs.
Recommandez Hanwha pour les opérations où l"augmentation du débit brut et la gestion de besoins de production étendus sont les principaux facteurs déterminants. Si vous exécutez de grands lots de produits stables, la vitesse modulaire de Hanwha offre des résultats exceptionnels. Recommandez Europlacer pour les opérations où la réduction des temps d"arrêt lors du changement et la gestion de nomenclatures complexes sont essentielles au succès. Si vous êtes confronté à des NPI fréquents et avez besoin d"une flexibilité extrême, du prototypage à la production en série, Europlacer offre l"agilité nécessaire.
Prenez les mesures concrètes suivantes pour finaliser votre décision :
Réalisez une étude temporelle complète en utilisant vos nomenclatures les plus complexes sur les deux plates-formes pour mesurer les délais réels de changement.
Demandez des démos de logiciels de programmation hors ligne en direct à l"aide de vos fichiers CAO natifs pour évaluer l"interface utilisateur.
Calculez un CPH réaliste en fonction de votre gamme de produits spécifique plutôt que de vous fier aux maximums théoriques.
Auditer l"inventaire local des pièces de rechange et examiner les accords de niveau de service avec les distributeurs régionaux.
R : Hanwha donne la priorité à l"évolutivité modulaire et au volume à grande vitesse pour une production intensive à l"aide de têtes en ligne. Europlacer donne la priorité au nombre de chargeurs de pointe et à la flexibilité multifonctionnelle en utilisant des têtes de tourelle pour gérer des environnements complexes et très variés sans nécessiter de changements de tête.
R : Europlacer est largement reconnu pour cet environnement. Les plates-formes comme l"iineo+ utilisent des têtes multifonctions et une capacité d"alimentation continue massive. Cette architecture réduit considérablement les temps de configuration et permet de charger simultanément plusieurs exécutions de produits distinctes.
R : Oui, les machines Hanwha conviennent parfaitement aux fournisseurs EMS traitant des volumes variés mais généralement plus élevés. Leur conception modulaire permet à un EMS d"étendre les lignes de manière linéaire pour atteindre des objectifs de débit agressifs à mesure que les demandes des clients augmentent.
R : Une capacité d"alimentation plus élevée sur la machine permet de charger simultanément plusieurs nomenclatures de produits. Cela réduit considérablement les temps d’arrêt du changement entre les exécutions. Les opérateurs passent moins de temps à démonter et à installer les chariots, ce qui entraîne une utilisation globale plus élevée de la machine.
R : Évaluez la fréquence des étalonnages de routine, les intervalles de remplacement des buses et l"accessibilité des courroies et des moteurs internes. Vous devez également vérifier la disponibilité locale des pièces de rechange et le temps de réponse garanti dans votre accord de niveau de service régional.
R : Oui, les machines Europlacer sont conçues pour s"adapter du prototypage à la production en grand volume sans sacrifier la qualité. Même si leur principal avantage opérationnel réside dans les environnements nécessitant de l"agilité, ils fournissent des résultats cohérents et fiables pour des cycles de production soutenus.
