I.C.T
PCB Laser Marking
| Quantité: | |
|---|---|
| Marquage solide PCB avec la technologie laser

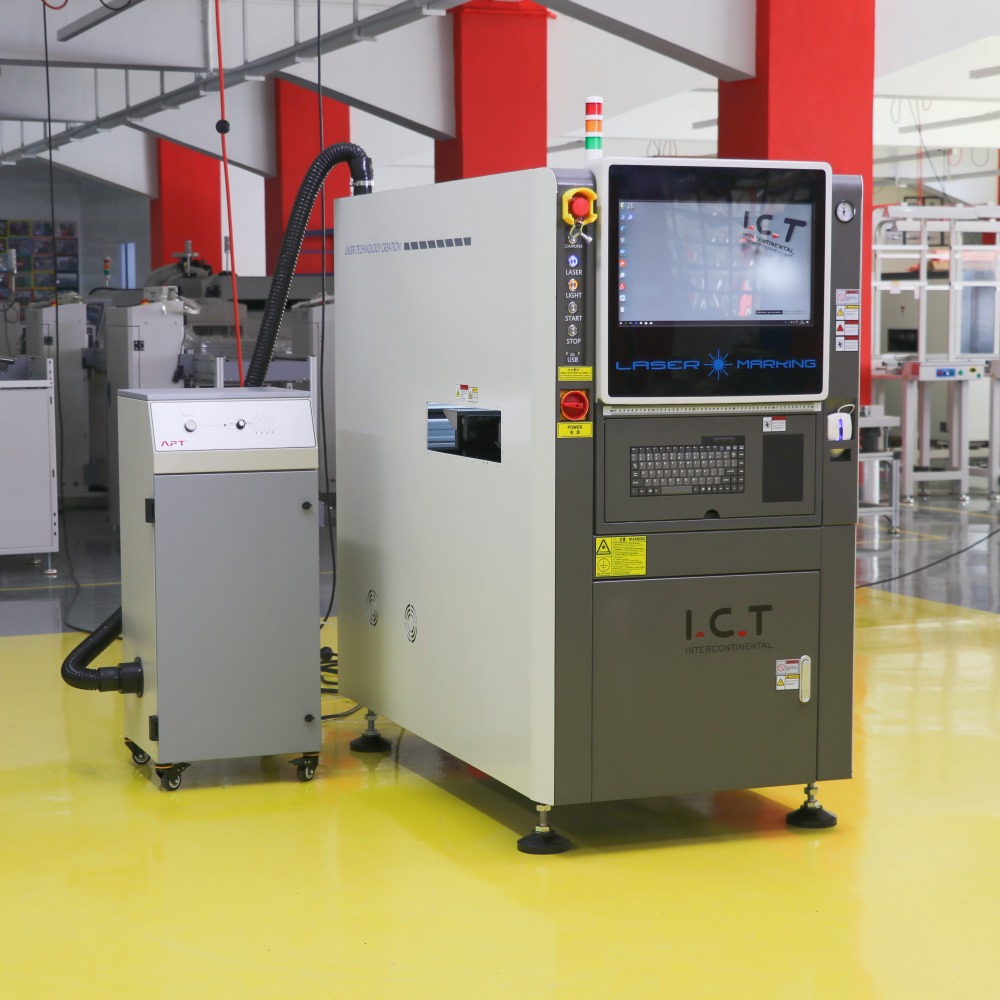

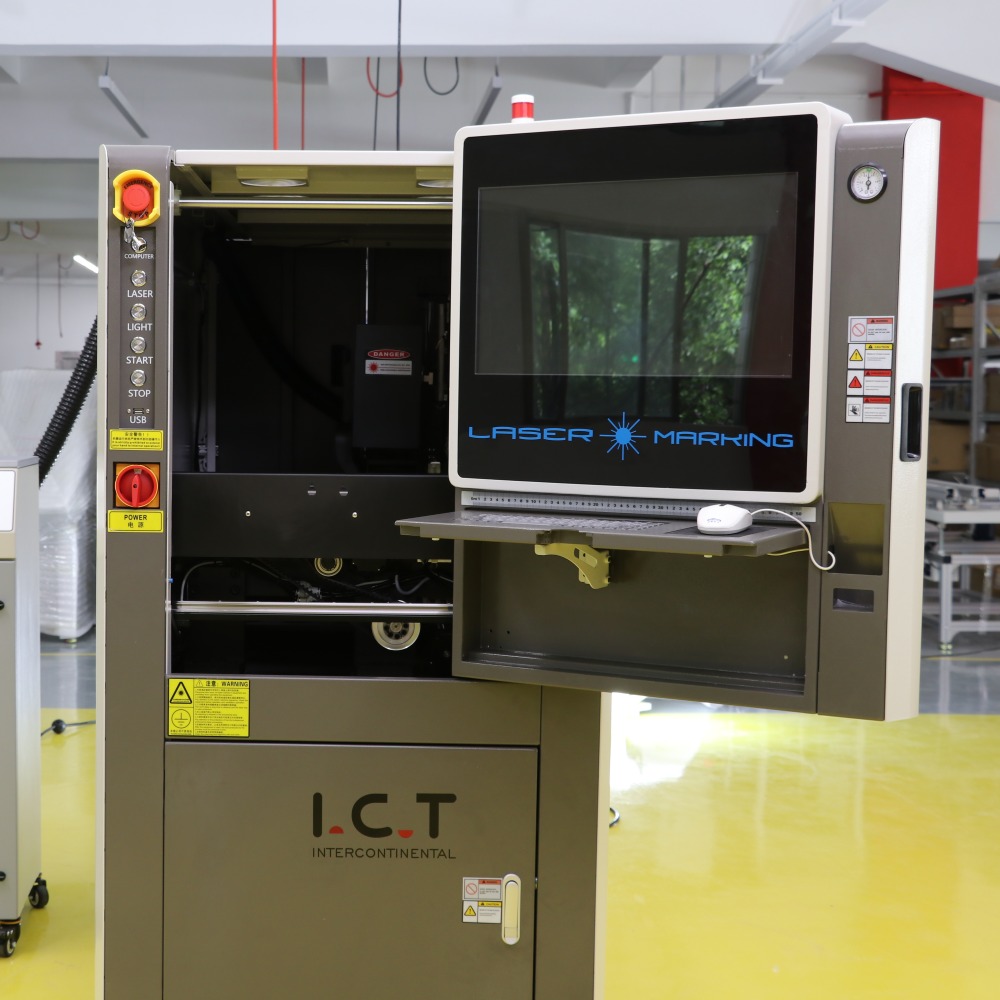

Cette machine d'impression laser de tasses marque les PCB en permanence avec des codes-barres, des codes QR, du texte ou des motifs dans le monde de l'électronique. Conçu pour les lignes SMT, il se connecte facilement et envoie des données aux systèmes MES en temps réel. Quatre modèles couvrent des tailles de panneaux allant jusqu'à 510 x 460 mm, avec une précision serrée à ±0,05 mm. Choisissez des lasers UV, verts, à fibre ou CO₂ en fonction du matériau que vous utilisez : FR4, métaux, plastiques ou revêtements sensibles. L'option de machine de marquage laser à fibre de 30 watts donne des résultats solides et durables sur les métaux et les traces. Pas d'encre, pas d'étiquettes, pas de réimpression par erreur. Il réduit les coûts, maintient l'atelier plus propre et respecte des règles strictes en matière de suivi des produits dans les secteurs de fabrication très occupés.
| Fonctionnalité
Système de conduite conçu pour durer
La machine repose sur un cadre en pont en arc avec des vis à billes et des guides lourds de fabricants fiables comme TBI et HIWIN. Deux servomoteurs distincts font fonctionner les axes X et Y de manière autonome, offrant ainsi des mouvements précis et réguliers dans la zone de travail. Les chaînes de réservoir fermées se plient sans se coincer et des profils supplémentaires maintiennent le mouvement uniforme. Un simple cache-poussière bloque les grains et réduit la fréquence à laquelle vous devez nettoyer ou réparer les choses. Les travailleurs des usines SMT qui fonctionnent dur comptent sur cette configuration jour après jour : elle reste fidèle à sa position et demande peu en retour sur de longues journées de travail.
Système de marquage fiable
Choisissez votre laser (UV, vert, fibre ou CO₂) en fonction des planches que vous fabriquez. Chaque type conserve un faisceau stable, dure de nombreuses années et offre une mise au point nette. L'usine définit le point focal avant l'expédition, donc aucun ajustement n'est nécessaire ; l'axe Z se lève tout seul. Le refroidissement correspond au laser que vous choisissez, le gardant au frais sous charge. Des formes de faisceaux supplémentaires permettent de gérer des surfaces impaires ou des endroits restreints. Jour après jour, ce système appose sans faute des marques nettes et lisibles sur chaque PCB, même lorsque la ligne tourne à pleine vitesse.
Transport soigneux à travers la machine
Un flip intégré transforme les tableaux double face sans étapes supplémentaires lorsque vous en avez besoin. Les rails sont livrés en sections avec des ceintures ESD qui empêchent l'électricité statique d'endommager les pièces. De solides courroies synchrones vous permettent de régler la vitesse parfaitement adaptée à la ligne. La tension reste uniforme grâce aux ajusteurs spéciaux, de sorte que les ceintures ne glissent jamais et ne s'usent pas de manière inégale. Les vis à billes et les arbres solides élargissent ou rétrécissent les rails ensemble, gardant le tout droit d'avant en arrière. Le cylindre s'arrête pour affiner l'endroit où les planches s'arrêtent. Ce chemin se déplace doucement et sûrement, sans bourrage, ni rayures.
Configuration de contrôle simple
Tout à l’intérieur est propre avec un câblage clair, donc les vérifications et les réparations sont rapides. Les servomoteurs et entraînements de haute qualité maintiennent le mouvement fluide et se répètent de la même manière à chaque fois. L'air circule pour refroidir naturellement les pièces pendant les longs trajets. Notre propre tableau de commande fonctionne de manière stable, avec peu de problèmes et un service facile. Un interrupteur de sécurité séparé se déclenche en cas de panne de courant, conforme aux règles CE et UL dans le monde entier. Dans les usines réelles, cela permet à la machine de fonctionner sans surprises ni longs arrêts.
Commandes simples pour l'opérateur
L'écran affiche des étapes simples que les nouvelles personnes assimilent rapidement. Il utilise Windows réel et contient de nombreux fichiers de travail, le changement de produit prend donc peu de temps. La numérisation remplit tout le cadre et affiche la mise en page directement pour une configuration facile. La caméra est coaxiale : aucun travail d'alignement séparé n'est nécessaire. Les ports standard s'accrochent au MES et les ports personnalisés s'adaptent aux systèmes spéciaux. Les opérateurs passent moins de temps à apprendre et plus de temps à monter les marchepieds, ce qui permet de maintenir la ligne en mouvement stable.
| Spécification
| Paramètre | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| Taille max PCB | 380 × 380 mm | 510 × 450 mm | 510 × 400 mm | 510 × 460 millimètres |
| Plage de marquage | 280 × 380 mm | 460 × 450 mm | 430 × 400 mm | 510 × 460 millimètres |
| PCB Fonction de retournement | Oui (flipper intégré) | Oui (flipper intégré) | Non | Non |
| Dimensions de la machine | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Poids de la machine | 700 kg | 800 kg | 750 kg | 800 kg |
| Précision du marquage | ±0,05 mm (idem pour tous) | ±0,05 mm (idem pour tous) | ±0,05 mm (idem pour tous) | ±0,05 mm (idem pour tous) |
| PCB Épaisseur | 0,5 à 5 mm (idem pour tous) | 0,5 à 5 mm (idem pour tous) | 0,5 à 5 mm (idem pour tous) | 0,5 à 5 mm (idem pour tous) |
| Vitesse de marquage | <7000 mm/s (idem pour tous) | <7000 mm/s (idem pour tous) | <7000 mm/s (idem pour tous) | <7000 mm/s (idem pour tous) |
| Types de laser pris en charge | UV, Vert, Fibre, CO₂ (idem pour tous) | UV, Vert, Fibre, CO₂ (idem pour tous) | UV, Vert, Fibre, CO₂ (idem pour tous) | UV, Vert, Fibre, CO₂ (idem pour tous) |
| PCB Hauteur de sécurité | Haut <25 mm, Bas <20 mm (idem pour tous) | Haut <25 mm, Bas <20 mm (idem pour tous) | Haut <25 mm, Bas <20 mm (idem pour tous) | Haut <25 mm, Bas <20 mm (idem pour tous) |
Comment choisir le laser :
Laser UV (355 nm) : Idéal pour les PCB sensibles à la chaleur, les masques de soudure FR4 et les circuits flexibles. Marquage à froid, dommages minimes, contraste élevé.
Laser vert (532 nm) : Idéal pour les plastiques, les plaquettes de silicium, les céramiques et les revêtements réfléchissants. Excellente absorption, marques ultra fines, faible impact thermique.
Laser à fibre (1064nm) : Parfait pour les métaux, les traces de cuivre/aluminium, les PCB métalliques. Des marquages profonds, permanents, rapides et très contrastés.
Laser CO₂ (10600nm) : Adapté au standard FR4, masque de soudure, revêtements organiques. Stable, bon contraste, économique pour les panneaux rigides.
| Configuration de ligne complète SMT pour une production réelle
I.C.T rassemble des lignes complètes PCBA qui fonctionnent dur dans les usines automobiles, médicales et électroniques quotidiennes. Les cartes entrent propres via les chargeurs PCB Magezine , obtiennent la pâte exacte des imprimantes automatiques vérifiées par SPI, prélèvent les composants des placers SMT à grande vitesse , soudent solidement dans des fours Heller avec des zones de chaleur uniformes. AOI détecte les défauts rapidement, les convoyeurs transportent les planches sans problème, les nettoyants éliminent les restes de flux pour des joints plus solides, et les boîtes de pâte automatiques maintiennent et réchauffent parfaitement le matériau. La machine d'impression laser de mugs démarre la chaîne avec un suivi clair. L'ensemble de cette configuration augmente la production, supprime les défauts, réduit les coûts et fonctionne de manière fiable avec I.C.T derrière elle.
| Cas de projet client
I.C.T a envoyé des ingénieurs à l'étranger pour installer et tester deux gammes complètes SMT chez un fabricant nord-américain d'appareils de beauté. Tous deux ont passé l’acceptation en usine et ont démarré la production proprement. Chaque ligne utilisait notre machine de marquage laser à fibre de 30 watts pour les codes permanents, ainsi qu'une imprimante SMT et SPI, un monteur Panasonic, une refusion Heller, un vérificateur AOI, des convoyeurs PCB, un nettoyant PCBA et un réchauffeur automatique de pâte à souder. Notre équipe a installé les machines, formé les opérateurs, réglé les processus et est restée jusqu'à ce que tout se passe bien. Désormais, le client construit des unités stables et de haute qualité avec un suivi complet et sans retard.
| Service mondial et assistance à la formation
I.C.T gère l'ensemble du travail : installation dans votre usine, contrôles de démarrage et formation pratique de votre équipe. Les ingénieurs montrent comment exécuter des programmes, résoudre de petits problèmes, nettoyer quotidiennement et maintenir une disponibilité élevée. Nous ajustons les paramètres en fonction de vos tableaux et de vos objectifs. Après le démarrage, des appels ou des visites rapides résolvent rapidement les problèmes et les pièces restent prêtes. Ce soutien permet aux lignes de fonctionner immédiatement et de les maintenir en état de marche pendant des années dans des conditions de production difficiles.
| Expérience client et avantages opérationnels
Les gens parlent de nos ingénieurs : compétents, patients, rapides à résoudre les problèmes lors de l'installation et de la formation. Ils aiment la façon dont la machine marque proprement et régulièrement, et s'adapte aux lignes sans problème. L’expédition est bien emballée, arrive en toute sécurité après de longs voyages. Lorsque des questions se posent, les réponses arrivent rapidement et fonctionnent. Les clients font confiance à l'équipement et à l'aide qu'il apporte pour maintenir leur production solide et dans les délais.
| Normes, contrôle et discipline de production
Nos machines sont certifiées CE pour une utilisation électrique sûre, RoHS pour limiter les matériaux nocifs et ISO9001 pour un contrôle qualité constant. Plusieurs brevets couvrent des conceptions intelligentes dans le travail au laser et la manipulation SMT. Ces marques montrent au monde que nous construisons des outils sûrs, propres et fiables qui respectent les règles partout.
| À propos de la société et de l'usine I.C.T
I.C.T gère son propre atelier de conception et de construction à Dongguan, en Chine : 12 000 mètres carrés, 89 personnes travaillant, 20 ingénieurs parmi son personnel. Lancée en 2012, elle s'est développée rapidement et aide désormais plus de 1 600 clients dans 72 pays. Chaque machine est soumise à des contrôles minutieux, des pièces jusqu'au test final, soutenus par un système qualité complet. Nous planifions des usines entières, fournissons du matériel, formons des équipes et peaufinons les lignes afin que les clients démarrent en force et se développent régulièrement.
