I.C.T Caméra inversée DIP en ligne AOI AI-4540 améliore le contrôle qualité PCB après le soudage THT avec une détection précise des défauts et un temps d'arrêt minimal.
un. Détecte rapidement les défauts des composants.
b. Applique l'apprentissage en profondeur pour des jugements intelligents.
c. Vérifie les planches sans arrêter les lignes.
d. Programmation simple avec des configurations rapides.
e. Permet la gestion à distance et le suivi des données.
f. S'adapte facilement à différentes tailles PCB.
g. S'intègre facilement aux systèmes d'usine.
I.C.T-AI-4026
I.C.T
| État de disponibilité: | |
|---|---|
| Quantité: | |
| Découvrez les machines AI-4540 AOI

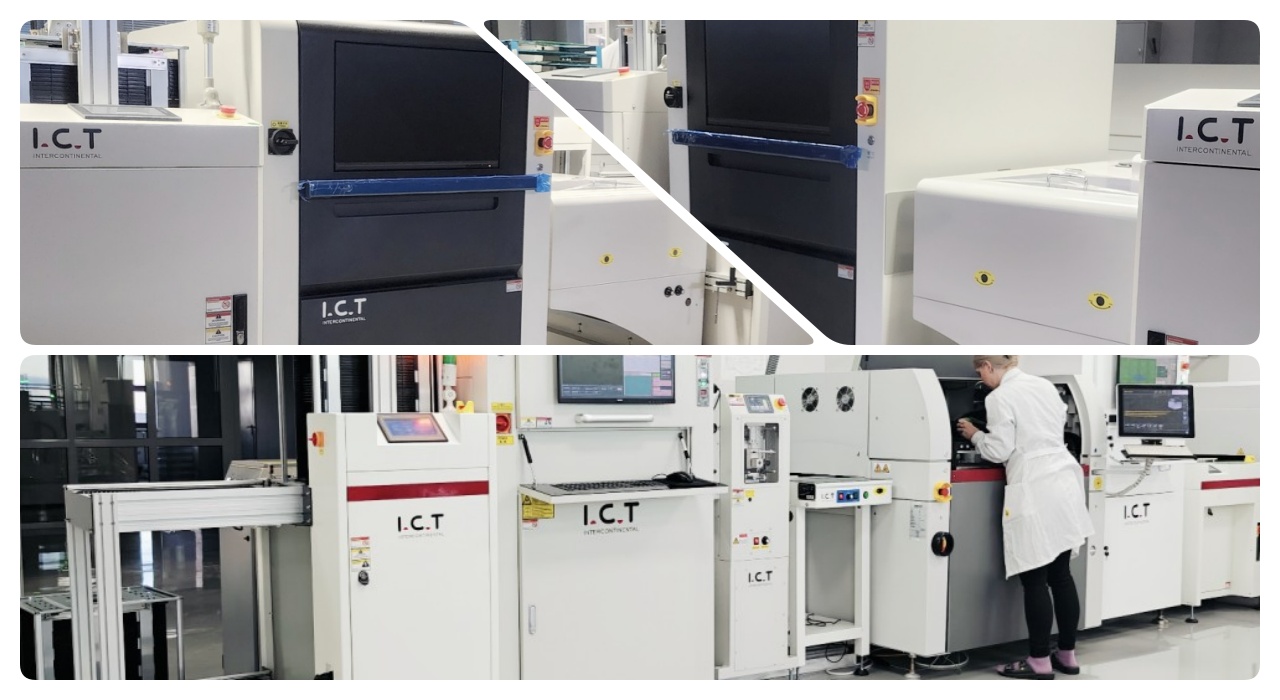

La I.C.T Caméra inversée DIP en ligne AOI AI-4540 est un outil d'inspection avancé pour PCBA après le soudage THT. Il capture des images en temps réel à l’aide d’une caméra couleur de haute précision et les traite avec des algorithmes de réseau neuronal à convolution (CNN) pour détecter intelligemment les défauts. Cette machine automatique de circuits imprimés aoi identifie les problèmes tels que les mauvaises pièces, les composants manquants, l'inversion de polarité et les défauts de soudure tels que les ponts, les vides ou la soudure insuffisante dans des éléments tels que les résistances, les condensateurs, les diodes et les prises. Avec des taux de détection élevés et de faibles fausses alarmes, il s'installe sur les lignes de production sans modifications, permettant un fonctionnement continu. Facile à régler en hauteur et en largeur, il prend en charge le contrôle central de plusieurs unités. La traçabilité des données comprend les alarmes SPC, le stockage automatique des journaux, les avertissements NG et la programmation à distance. Cela améliore l'efficacité et la qualité de l'usine dans les processus SMT.
| Fonctionnalité

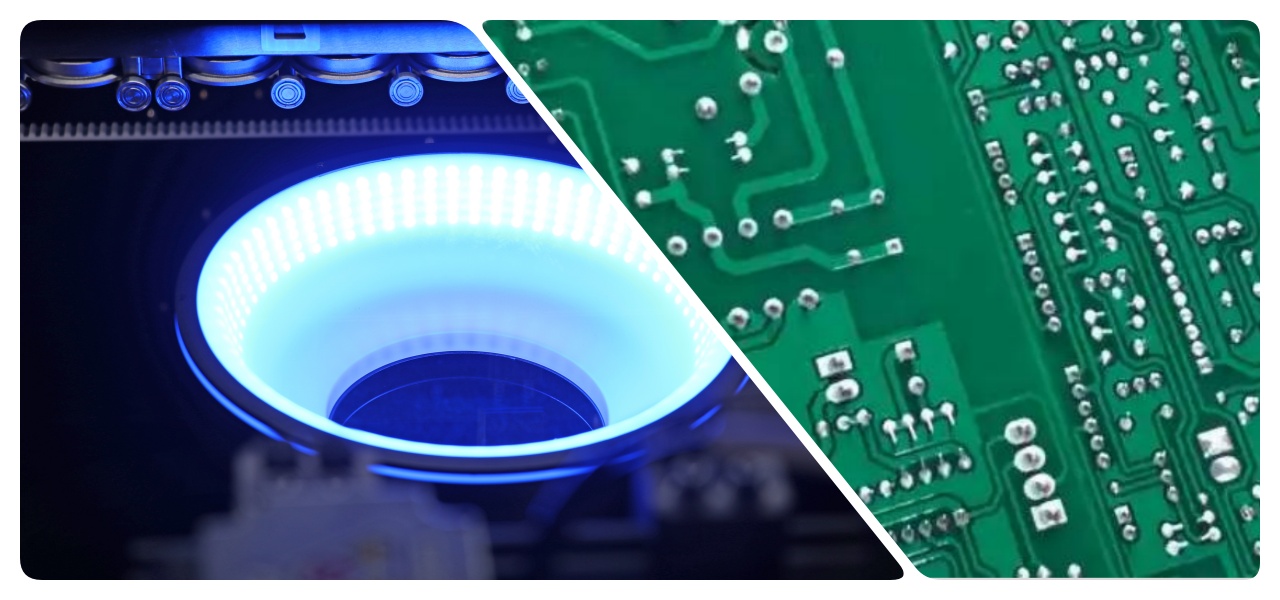

Les machines AI-4540 aoi utilisent l'apprentissage en profondeur avec l'optimisation du Big Data pour les contrôles industriels. Il identifie automatiquement les composants et les joints de soudure en un seul clic, réduisant ainsi les longs temps de programmation et les fausses alarmes élevées par rapport aux méthodes traditionnelles. Formé sur de grands ensembles de données, il gère les variations du côté inférieur après le brasage à la vague, garantissant ainsi l'absence de défauts manqués. Il réduit les faux appels dus aux pièces en surplomb ou aux légères différences de couleur. CNN imite le jugement humain pour divers scénarios, comme la détection de trous de broches flous dans une soudure sans interférence de broches ou de dispositifs. Cela conduit à une forte généralisation, une grande précision et des inspections fiables pour les cartes complexes.

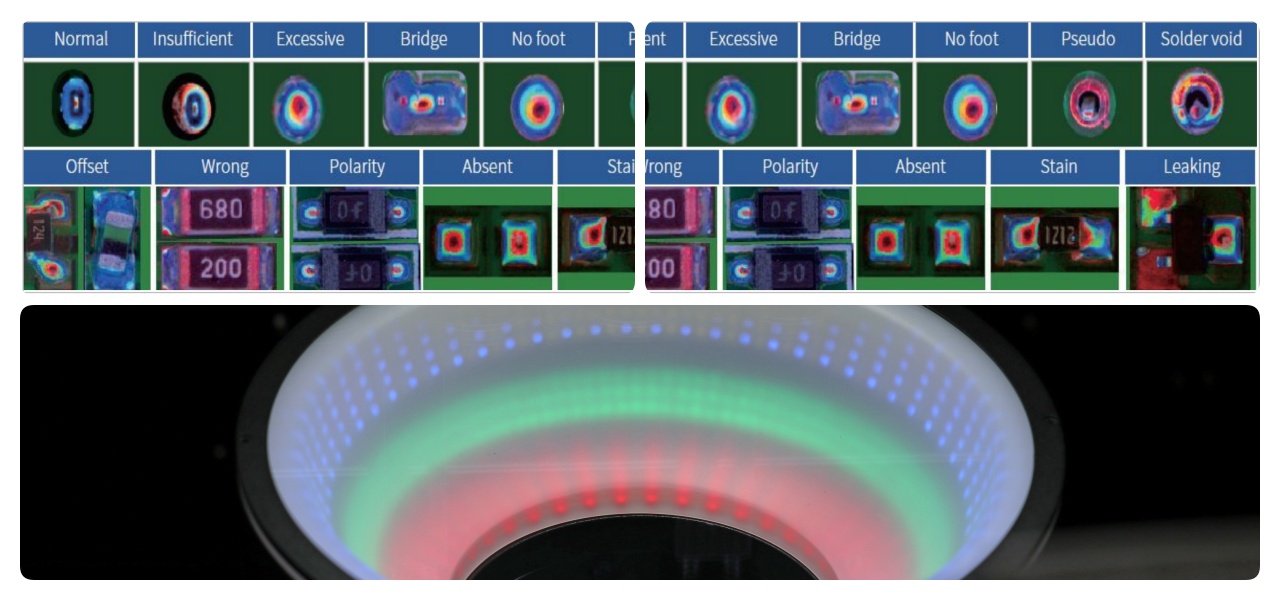

Cette machine d'inspection aoi en ligne propose des processus intelligents et adaptables pour une utilisation fluide. Il vérifie intelligemment les résistances annulaires de couleur, les condensateurs, les diodes et les prises, en ligne ou hors ligne, sans arrêter les lignes. La programmation prend 10 à 20 minutes, le débogage 10 à 15 minutes, avec de courts changements utilisant les fichiers existants. Les modifications des paramètres par lots se produisent avec une seule clé. Des alarmes sonores alertent en cas de mauvais éléments ou types. Cela simplifie les opérations, optimise rapidement les paramètres des équipements et réduit les temps d'arrêt pour un meilleur flux de production.

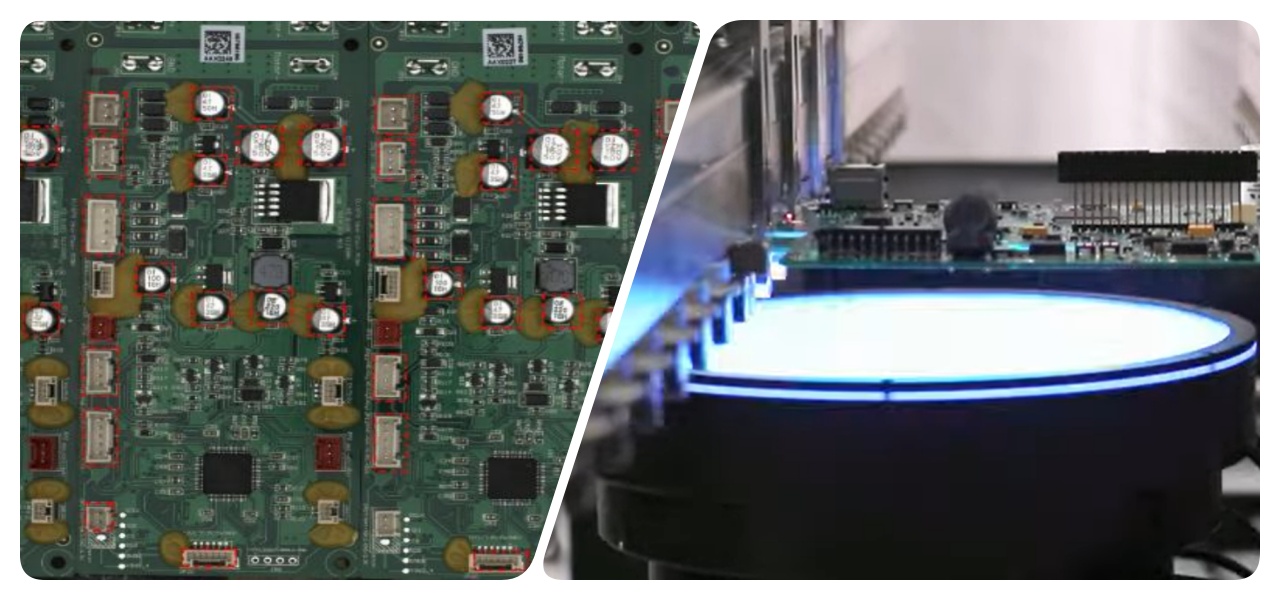

Les machines AI-4540 aoi réalisent des contrôles rapides grâce à la planification du chemin par algorithme génétique. Il réduit le nombre de champs de vision en ignorant les zones non soudées, raccourcit les trajets et sélectionne les points d'imagerie idéaux pour éviter la soudure sur les bords. Le traitement parallèle GPU accélère la gestion des données. À 0,23 seconde par FOV, il convient aux lignes à grand volume. En tant que système d'inspection en ligne sur machine smt aoi, il maintient le flux tout en garantissant des résultats précis.

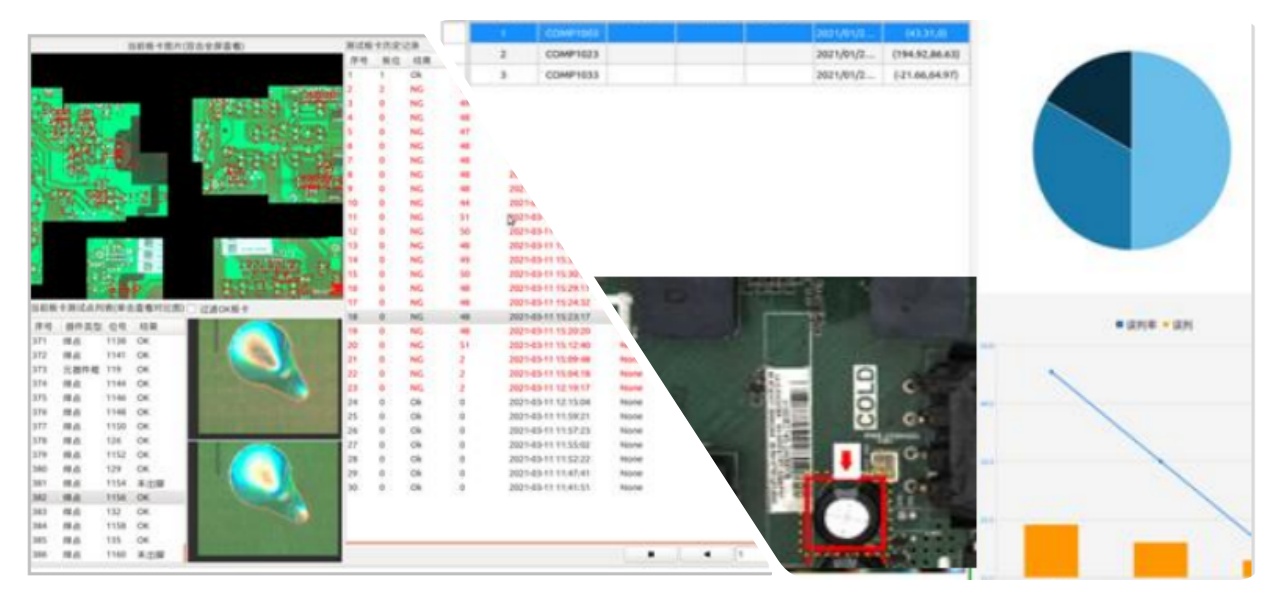

Prend en charge les contrôles multi-cartes, cartes mixtes et matériaux mixtes. Identifie les rotations sous différents angles et positions. Ignore automatiquement les mauvaises notes. Cette flexibilité s'adapte à différentes configurations PCB pour des inspections approfondies et efficaces sans étapes supplémentaires.
| Spécification
| Modèle | I.C.T Caméra inversée DIP en ligne AOI AI-4540 (après THT soudure) | I.C.T Caméra inversée DIP en ligne AOI AI-4540L (après THT soudure) |
| FOV | 49*41mm | |
| Résolution | 20um | |
| Caméra | 5M | |
| Lumière | Lumière RVB + W, 4 couleurs intégrales | |
| Vitesse d'inspection | 0,23 s/champ de vue | |
| Contrôle du mélange PCB | Prend en charge le programme d'appel automatiquement. | |
| PCB taille | Voie en trois sections : 50*50-350*400mm Voie à section unique : 50*50-450*400mm | 50*50~550*650mm |
| PCB Hauteur | Haut : 110 mm (150 mm en option), bas : 25 mm. | |
| PCB Épaisseur | 0,3 ~ 6,0 mm | |
| PCB Bord | 3,0 mm | |
| PCB Déformation | ±3,0 mm | |
| PCB poids | Maximum:10Kg | |
| Convoyeur hauteur | 750&900±20mm | |
| Afficher | Écran FHD de 23,8 pouces | |
| Sortie de données | Analyse statistique générée automatiquement SPC | |
| Fonction spéciale | Recherche automatique des éléments et programmation rapide | |
| Pouvoir | AC220 50/60Hz,5A | |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| Liste des équipements de ligne DIP
Notre ligne de production DIP propose des outils avancés pour un assemblage PCB efficace et précis. La ligne DIP entièrement automatisée comprend une ligne d'insertion DIP pour un placement précis des composants, un chargeur à vagues pour une entrée en douceur PCB, un déchargeur à vagues pour une sortie en toute sécurité et une ligne de ceinture d'assemblage pour les contrôles finaux. Cette ligne de production DIP PCB de haute qualité garantit un fonctionnement stable, une insertion THT fiable et un assemblage rentable, répondant aux divers besoins de l'industrie. Grâce à des conceptions modulaires et à la prise en charge globale de I.C.T, il augmente la productivité pour les tâches traversantes.
| Nom du produit | Objectif dans la ligne DIP |
|---|---|
Machine d'insertion automatique | Place automatiquement les composants sur les PCB avec précision pour la ligne de production DIP. |
Fait fondre la soudure pour former des joints solides sur les PCB pendant le processus de plug-in THT. | |
Applique la soudure de manière sélective sur des zones spécifiques pour un assemblage THT précis | |
Inspecte les joints de soudure et les défauts de placement sur les DIP assemblés PCB. | |
Vérifie la qualité de la soudure interne et les défauts cachés dans les composants THT. | |
Teste les performances électriques et la connectivité des PCB assemblés. | |
Transporte les PCB en douceur à travers la ligne DIP pour un assemblage et une inspection efficaces. |
| Vidéo de réussite client
Notre vidéo marketing pour les machines AI-4540 aoi présente son design extérieur élégant, mettant en valeur la chenille en trois sections pour une manipulation flexible PCB. Il plonge dans la structure interne, démontrant la caméra et le système d'éclairage de haute précision. Le boîtier électrique est affiché, mettant l'accent sur les composants fiables pour un fonctionnement stable. Les principaux arguments de vente sont présentés, tels que la détection des défauts en temps réel et le faible nombre de fausses alarmes. Divers points forts de la programmation sont présentés, notamment l'identification en un clic, les configurations rapides et les modifications par lots. Cette vidéo illustre comment la machine s'intègre parfaitement aux lignes, optimise l'efficacité et garantit des sorties de haute qualité pour les fabricants d'électronique du monde entier.
| Service et formation
I.C.T propose un service complet et une formation pour les machines AI-4540 aoi. Notre équipe mondiale gère l'installation, la maintenance et l'assistance à distance pour minimiser les temps d'arrêt. La formation comprend des sessions pratiques sur la programmation, le fonctionnement et le dépannage, disponibles sur site ou en ligne. Nous nous concentrons sur des réponses rapides aux requêtes, garantissant ainsi que votre personnel acquière rapidement des compétences. Ce soutien aide les usines à fonctionner correctement, à améliorer la qualité et à s’adapter efficacement aux besoins de production.
| Commentaires des clients
Les clients félicitent les machines I.C.T aoi pour leur précision et leur fiabilité. Ils félicitent nos ingénieurs pour leurs configurations expertes et leurs solutions rapides. Un emballage sécurisé et une expédition rapide évitent les dommages et obtiennent des notes élevées. Les réponses rapides aux problèmes créent une confiance et des partenariats solides.
| Notre certification
I.C.T détient des brevets CE, RoHS, ISO9001 et divers. Ceux-ci garantissent la sécurité, le respect de l’environnement et les normes de qualité. Nos machines aoi répondent aux règles mondiales pour des performances fiables. Les brevets protègent les innovations telles que les technologies d’apprentissage profond, fournissant ainsi des solutions avancées et protégées.
| À propos de I.C.T et de notre usine
I.C.T est une entreprise électronique leader avec une R&D et une production internes. Notre équipe de plus de 89 collaborateurs, dont 20 ingénieurs, connaît une croissance rapide sur 12 ans. Nous servons 1 600 clients dans 72 pays avec des solutions complètes SMT. Notre usine de 12 000 m² utilise des tests stricts et des systèmes ISO9001 pour maintenir une qualité élevée des produits.
