| I.C.T SMT AOI Inspecteur de revêtement
La machine d'inspection optique SMT Aoi, modèle AI-5146C, est conçue pour l'inspection des revêtements conformes dans la fabrication PCB. Il capture des images de carte en temps réel à l'aide d'une caméra industrielle couleur de haute précision et applique des algorithmes de réseau neuronal à convolution pour les traiter. Cela permet un jugement intelligent des défauts tels qu’un revêtement excessif ou insuffisant, des bulles et des corps étrangers. En tant que machine d'inspection optique automatique pour circuits imprimés, elle verrouille automatiquement les bordures de revêtement et identifie les zones sans arrêter la carte. Il prend en charge plusieurs configurations, y compris les contrôles sur carte entière et double face, ce qui le rend idéal pour les processus SMT et DIP. Avec les sources de lumière UV, il distingue clairement la colle contenant du phosphore. Les fonctionnalités de traçabilité des données, telles que les alarmes SPC et le stockage des journaux, garantissent le contrôle qualité. Cette machine d'inspection optique SMT Aoi augmente l'efficacité des usines modernes.
| Fonctionnalité
La machine d'inspection optique SMT Aoi utilise un apprentissage profond avancé pour optimiser le Big Data et permettre une programmation minimaliste. Il identifie les composants et les joints de soudure en un seul clic, réduisant ainsi le temps de programmation et les fausses alarmes par rapport aux méthodes traditionnelles. Ce système intelligent répond aux principaux défis de l'inspection industrielle, en garantissant une grande précision pour les défauts de revêtement. Les utilisateurs peuvent changer de source de lumière pour détecter de manière transparente les problèmes DIP, SMT et de soudure. En tant que machine automatique de circuits imprimés aoi, elle prend en charge les panneaux multi-en-1 et les modèles mixtes, ce qui la rend polyvalente pour différentes tailles PCB jusqu'à 510 x 460 mm.

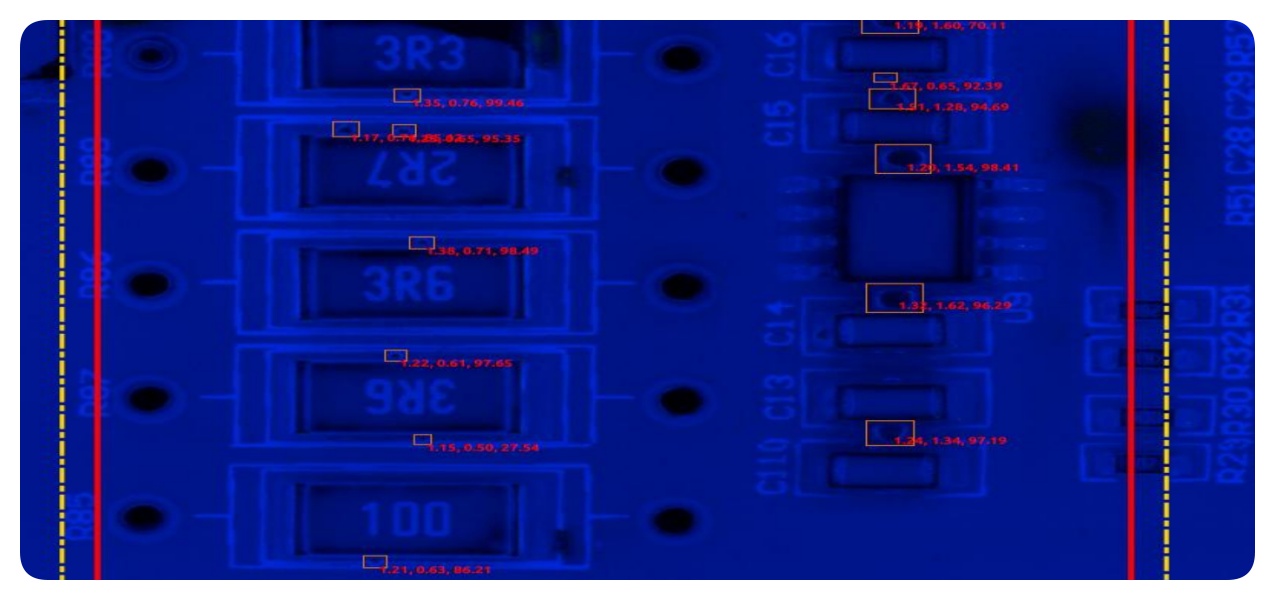

Équipée d'algorithmes spécialisés, la machine d'inspection optique SMT Aoi détecte intelligemment les bulles jusqu'à 0,05 mm et les corps étrangers comme les mèches de cheveux dans les zones ciblées. Il visualise les valeurs des bulles et génère plusieurs mesures de largeur pour la colle, notamment moyenne, minimale et maximale. Cette fonctionnalité standardise les contrôles de revêtement et empêche les défauts d’affecter les produits finaux. Les zones sans revêtement peuvent être bloquées avec des cadres de forme pour éviter les faux positifs, améliorant ainsi la précision de la détection sans charge de travail supplémentaire.

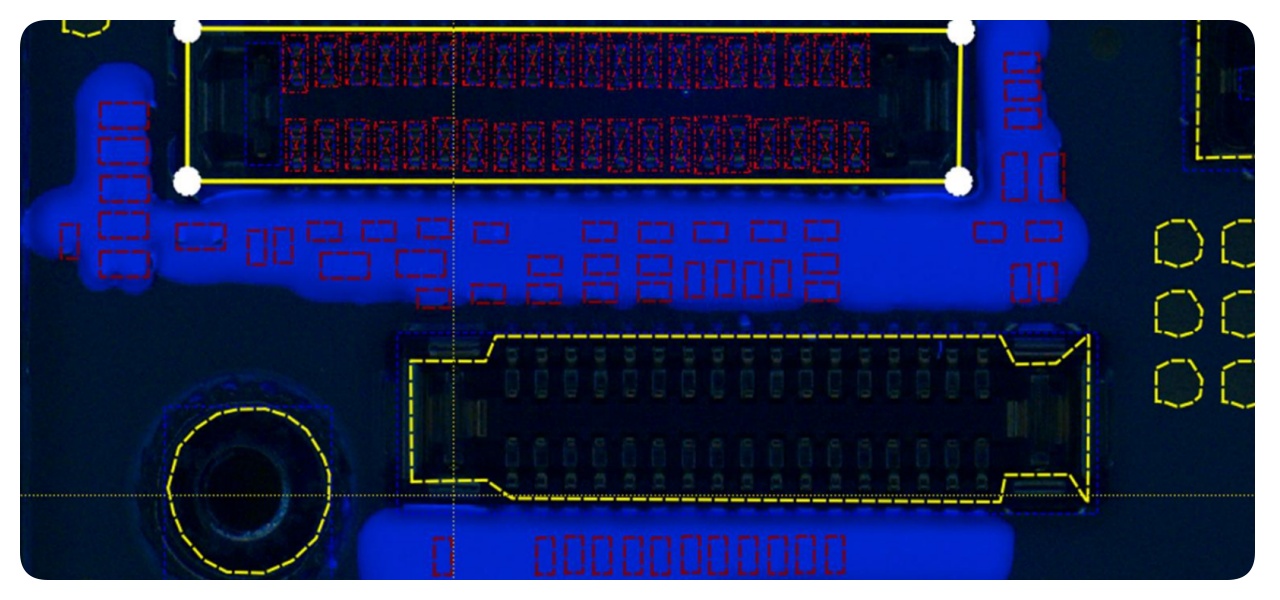

La programmation est simple et rapide, ne prenant que 10 à 15 minutes pour la machine d'inspection optique SMT Aoi. Il propose des options hors ligne et en ligne, avec sélection automatique de zone et modification des paramètres à une touche. La prise en charge de l’identification de rotation et du saut de mauvaise marque ajoute de la flexibilité. Plusieurs modes permettent l'inspection des revêtements, SMT et des défauts DIP en commutant les lumières. La mesure facultative de l’épaisseur de la colle fournit des données spécifiques à un point sur la planéité de l’ensemble du panneau.
Fonctionnant à 0,23 seconde par FOV, cette machine d'inspection optique SMT Aoi effectue des inspections sans interrompre le flux des cartes. Il utilise des lumières UV et blanches pour une visibilité claire des défauts, prenant en charge de grandes cartes jusqu'à 690 x 460 mm. Les servomoteurs AC garantissent un mouvement précis avec une précision de 0,01 mm, supportant des poids PCB jusqu'à 3 kg.
| Spécification
| Modèle | I.C.T Revêtement en ligne AOI AI-5146C | I.C.T Revêtement en ligne AOI AI-5146CW |
| FOV | 15 um à 36 x 30 mm (standard), 10 um à 24 x 20 mm, 15 um à 45 x 45 mm, 10 um à 40 x 30 mm. | 21.5um@52.6*44mm (standard), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Résolution | 15 um (standard), 10 um | 21,5 um (standard) /15 um /10 um |
| Caméra | Caméra simple face12M | Caméra double face 5M |
| Vitesse d'inspection | 0,23 s/champ de vue | |
| PCB Hauteur | Haut : 25 mm, bas : 80 mm. | Haut : 75 mm, bas : 70 mm. |
| PCB Épaisseur | 0,3 ~ 6,0 mm | |
| PCB Bord | 3,0 mm | |
| PCB Déformation | ±3,0 mm | |
| PCB poids | Maximum:10Kg | |
| Convoyeur hauteur | 900 ± 20 mm | |
| Avec ajustement | Manuel et automatique | |
| Convoyeur Direction | L ~ R ou R ~ L | |
| Pouvoir | AC220 50/60Hz,5A | |
| Puissance nominale | 380W | 570W |
| Communication | Smema | |
| Poids | 750Kg | 890Kg |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| de revêtement Liste des équipements de la ligne
Notre ligne de revêtement PCBA propose des outils avancés pour une protection efficace et précise des circuits imprimés. La ligne de revêtement entièrement automatisée comprend une machine de revêtement sélectif pour une application précise, un four de durcissement pour des finitions durables, AOI pour les contrôles de qualité, un élévateur et un retourneur pour une manipulation en douceur et un système de convoyeur pour une production sans faille.
Cette ligne de revêtement PCBA de haute qualité garantit un fonctionnement stable, un revêtement fiable anti-poussière, imperméable et antidéflagrant, répondant aux divers besoins de l'industrie. Grâce à des conceptions modulaires et au support mondial de I.C.T, il améliore la productivité pour les tâches de revêtement protecteur.
| Nom du produit | Objectif dans la ligne de revêtement PCBA |
|---|---|
Applique des revêtements protecteurs précis sur les circuits imprimés pour une protection anti-poussière, imperméable et antidéflagrante. | |
Durcit les revêtements avec la lumière IR ou UV, assurant une protection durable et solide. | |
Transporte les circuits imprimés en douceur à travers la ligne de revêtement pour un traitement efficace. | |
Fournit et stocke PCB pour la ligne de production, garantissant une entrée et une sortie fluides. | |
| Revêtement conforme AOI | Inspecte la qualité du revêtement et détecte les défauts pour garantir des normes élevées. |
| Vidéo de réussite client
Dans le cadre d'un projet récent, notre ligne de revêtement double face avec convoyeur de retour a été installée pour un client du secteur de la fabrication électronique. La vidéo présente le flux de travail complet depuis l'élévateur jusqu'au déchargeur, y compris des machines telles que le chargeur de revêtement, la coucheuse, l'élévateur, le revêtement AOI, le four de durcissement IR, le convoyeur de sélection, le flipper et le déchargeur. La ligne comprend un retour de fixation inférieur pour une manipulation efficace et une lecture des codes-barres partout. Il identifie automatiquement les PCB côtés supérieur et inférieur, appelant les bons programmes pour une production fluide. Cette configuration a amélioré le débit du client en garantissant un revêtement précis et une détection rapide des défauts à l'aide de notre machine d'inspection optique SMT Aoi, réduisant ainsi les reprises et améliorant la qualité globale de leur processus d'assemblage PCB. Dans un projet récent, notre ligne de revêtement double face avec convoyeur de retour a été installée pour un client du secteur de la fabrication électronique. La vidéo présente le flux de travail complet depuis l'élévateur jusqu'au déchargeur, y compris des machines telles que le chargeur de revêtement, la coucheuse, l'élévateur, le revêtement AOI, le four de durcissement IR, le convoyeur de sélection, le flipper et le déchargeur. La ligne comprend un retour de fixation inférieur pour une manipulation efficace et une lecture des codes-barres partout. Il identifie automatiquement les PCB côtés supérieur et inférieur, appelant les bons programmes pour une production fluide. Cette configuration a amélioré le débit du client en garantissant un revêtement précis et une détection rapide des défauts à l'aide de notre SMT machine d'inspection optique Aoi, réduisant ainsi les reprises et améliorant la qualité globale de leur processus d'assemblage PCB.
| Service après-vente et assistance à la formation
I.C.T fournit un service après-vente complet et une formation pour la machine d'inspection optique SMT Aoi. Notre équipe propose une installation sur site, un débogage à distance et une maintenance continue pour assurer le bon fonctionnement des équipements. Les programmes de formation couvrent le fonctionnement, la programmation et le dépannage, adaptés aux besoins des utilisateurs. Grâce à nos centres de service mondiaux, nous garantissons des réponses rapides aux problèmes, minimisant ainsi les temps d'arrêt. Cela inclut les mises à jour logicielles et la fourniture de pièces de rechange, aidant ainsi les clients à optimiser leur production et à atteindre une fiabilité à long terme.
| Commentaires des clients
Les clients félicitent nos ingénieurs pour leur expertise et leur résolution rapide des problèmes lors des installations. Ils apprécient la machine d'inspection optique SMT Aoi pour sa précision et sa facilité d'utilisation. Beaucoup soulignent notre emballage sécurisé et notre expédition rapide qui évitent les dommages. Les réponses rapides aux requêtes renforcent la confiance et l’efficacité des partenariats.
| Certifications et normes
I.C.T détient des certifications clés telles que CE, RoHS, ISO9001 et divers brevets pour notre SMT machine d'inspection optique Aoi. Ceux-ci garantissent le respect des normes internationales en matière de sécurité, de protection de l'environnement et de gestion de la qualité. Nos processus de tests rigoureux garantissent des performances fiables sur les marchés mondiaux.
| À propos de la société I.C.T et de notre usine SMT
I.C.T est l'un des principaux fournisseurs de solutions d'usine complètes SMT, avec R&D et production en interne. Avec plus de 89 collaborateurs et une croissance rapide ces dernières années, nous servons plus de 1 600 clients dans 72 pays. Notre usine dispose de flux d'inspection stricts et d'un système de gestion de la qualité robuste pour garantir des normes élevées. En tant que plateforme à valeurs croisées, nous nous concentrons sur l’intégrité, la coordination et le partage pour fournir des équipements de fabrication électronique innovants.
