I.C.T-A40
I.C.T
| Quantité: | |
|---|---|

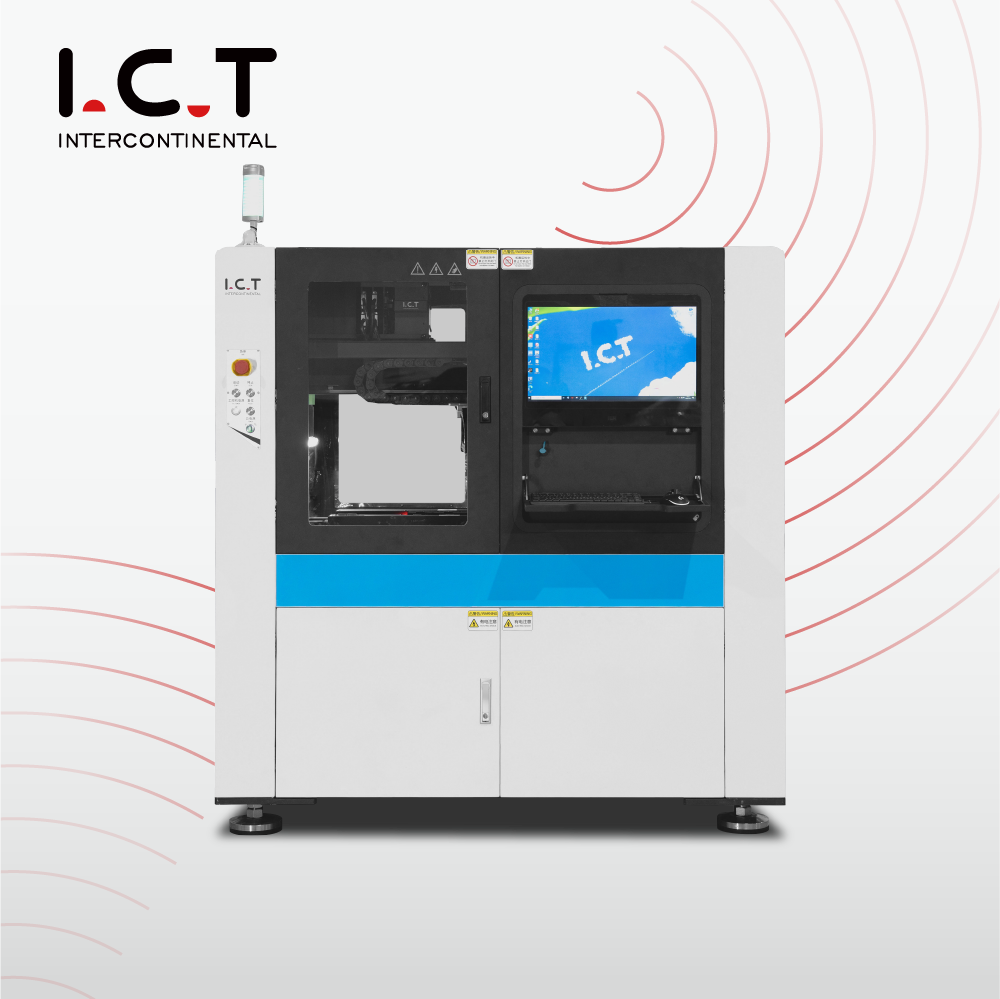

| I.C.T Testeur de sonde volante A40
Le testeur de sonde volante I.C.T A40 est un testeur de sonde volante de haute précision pour PCBA qui utilise des sondes à déplacement rapide pour vérifier les circuits imprimés assemblés sans aucun accessoire. Il détecte rapidement et précisément les défauts tels que les circuits ouverts, les courts-circuits, les mauvais composants et les pièces manquantes. Ce système combine une technologie d'entraînement avancée avec un positionnement précis de la sonde, ce qui permet d'obtenir à la fois une vitesse élevée et une excellente couverture. Le logiciel est convivial, prend en charge l'importation de fichiers CAO et peut créer automatiquement des programmes de test. Il permet également des tests fonctionnels à la mise sous tension et se connecte aux systèmes MES pour une utilisation intelligente en usine. Par rapport aux testeurs de lit d'ongles traditionnels, il offre beaucoup plus de flexibilité, notamment pour les prototypes, les petits lots ou les cartes complexes. De nombreux fabricants d’électronique choisissent cette solution pour améliorer le contrôle qualité et réduire les coûts.
| Fonctionnalité

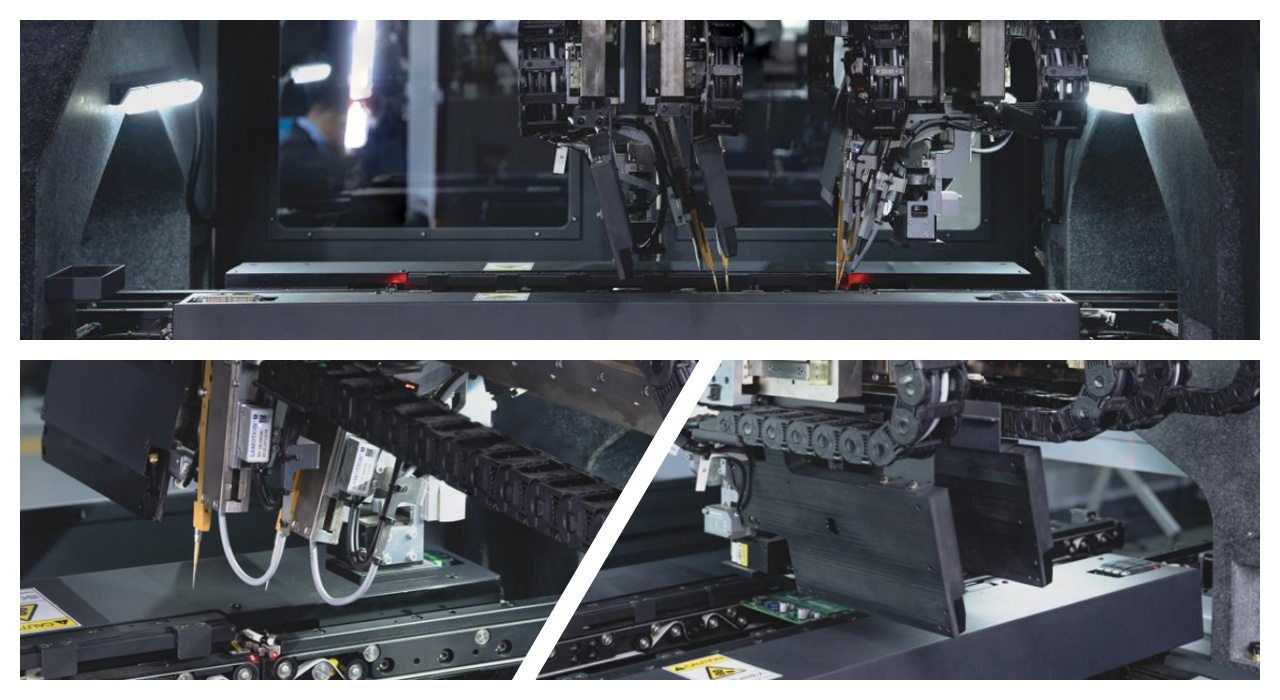

La machine utilise plusieurs servomoteurs indépendants et des vis à billes de haute précision de grandes marques comme THK. La base en marbre offre une excellente stabilité et réduit les vibrations. Cette conception permet un mouvement rapide et précis de la sonde avec une protection anti-collision, de sorte que les tests restent sûrs et fiables même à des vitesses élevées.

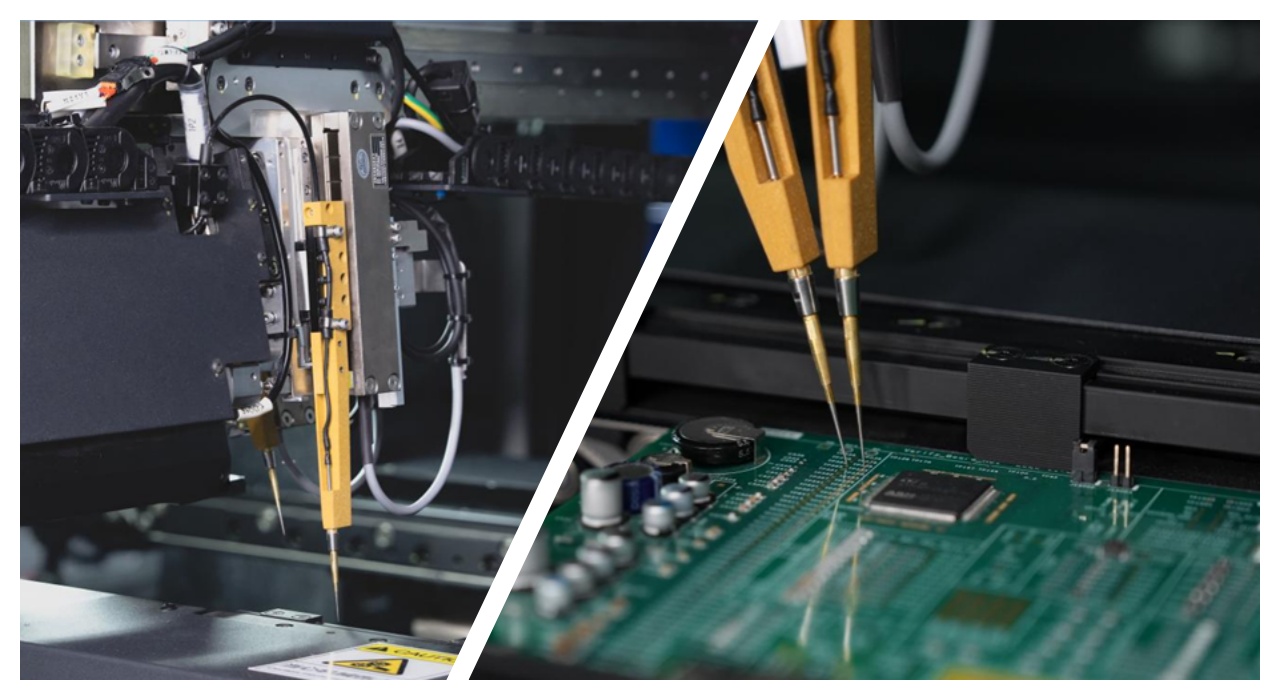

Quatre sondes supérieures (6 ou 8 en option) fonctionnent indépendamment avec leur propre servocommande. Les fonctions d'atterrissage en douceur et de pression réglable minimisent les marques sur les composants sensibles. Le système planifie automatiquement les chemins de sonde optimaux, ce qui augmente l'efficacité et garantit une couverture de test élevée sur des cartes PCBA denses.

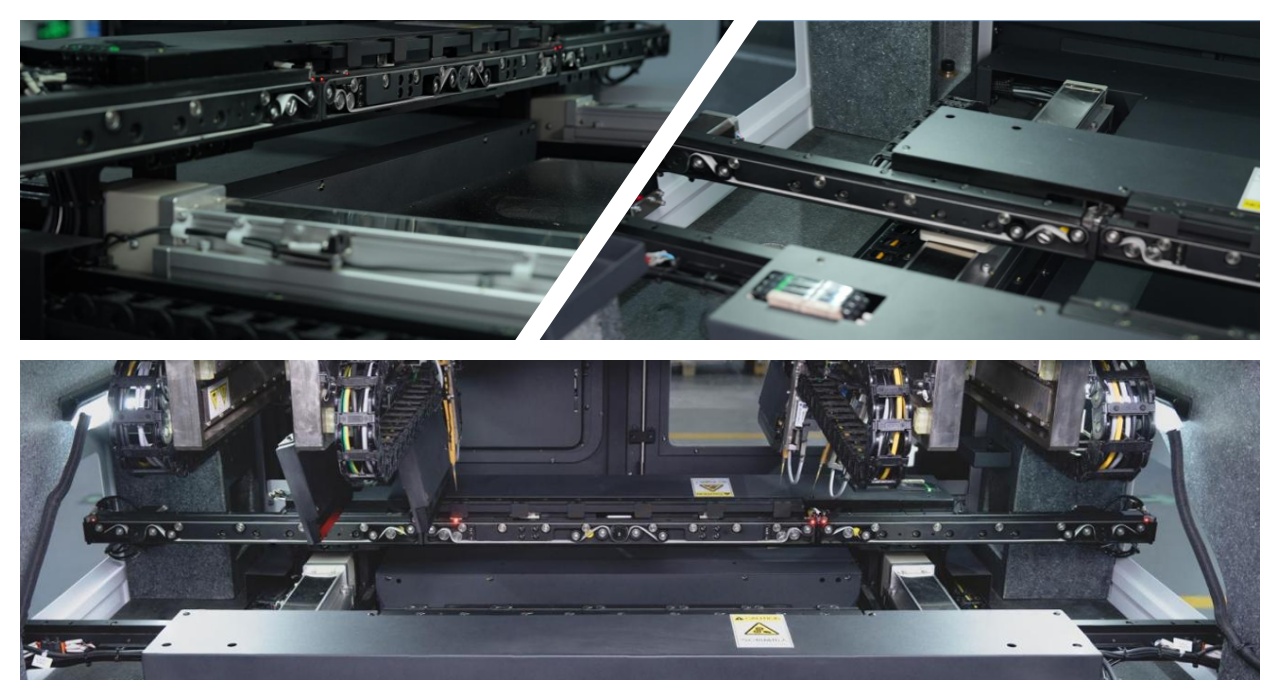

Le convoyeur à bande antistatique permet un fonctionnement fluide en ligne ou hors ligne. Des capteurs de haute précision et un réglage de la largeur servocommandé garantissent un positionnement précis de la planche. La plate-forme en marbre robuste offre un fort amortissement des vibrations, créant une base stable pour des résultats de tests de sonde volante cohérents et de haute précision.

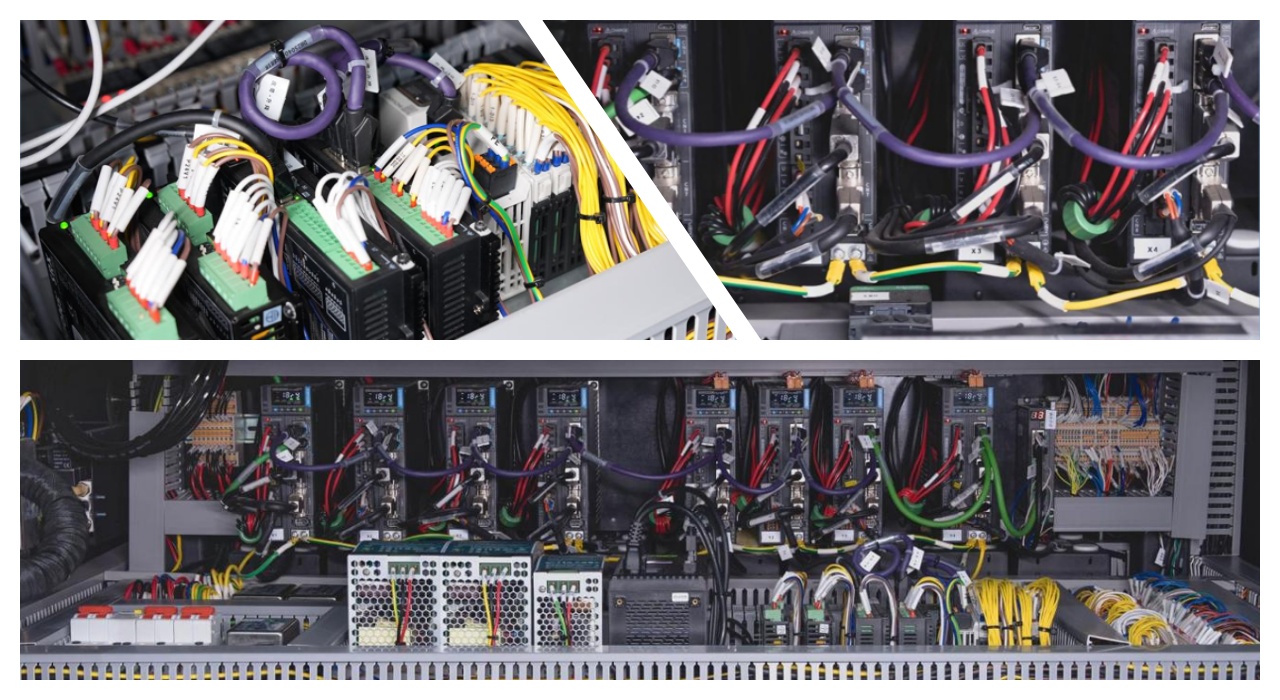

Contrôle et logiciel puissants
Le matériel de qualité industrielle exécute des logiciels intuitifs en anglais et en chinois. Il prend en charge la programmation rapide, l'importation CAO, l'optimisation des tests et l'intégration MES. Les opérateurs peuvent visualiser clairement les résultats et gérer facilement le Big Data, rendant ainsi leur utilisation quotidienne simple et efficace pour les équipes de production.
| Spécification
| Modèle | I.C.T-A40 |
Puce minimale | 0201 (0,6*0,3 mm), option : 01005. |
| Sondes | 4 sondes supérieures, option : 6 (haut : 4 ; bas : 2) ; 8 (haut : 4 ; bas : 4) |
| Pilote XYZ | Vis à billes |
| Précision de positionnement répétée | ±0,02 mm |
| Espacement minimum des broches de composant | 0,20 mm |
| Tampon de contact minimum | 0,15 mm |
| Distance Z | -3mm ~ 53mm |
| Zone de test maximale | 500 mm*410 mm ;Option :640 mm*600 mm |
| Zone de test minimale | 50mm*50mm |
| Accélération XY | Maximum : 3G |
| Accélération Z | Max : 20 G |
| Vitesse d'essai | Max 15 pas/sec |
| Caméra | 2 caméras colorées ; (Option : 4 caméras colorées) |
| Pixels | 12M |
| Capteur de déplacement laser | 2 ensembles ; Option : 4 ensembles |
| Humidité | 30%-70% |
| Mode en ligne | entrée gauche (droite), sortie droite (gauche) |
| Mode hors ligne | laissé dedans, laissé de côté |
| Convoyeur largeur | 50 mm ~ 460 mm ; option : 50 mm ~ 630 mm. |
| Dimension | L1450*L1400*H1450mm |
| Poids | 1200 kg |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| SMT Liste des équipements de ligne
La ligne de production I.C.T entièrement automatique SMT comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Témoignage de réussite client
En 2025, deux ingénieurs I.C.T se sont rendus dans une usine PCBA en Ouzbékistan qui produit des cartes mères d'ordinateurs. Le client nous avait acheté une ligne complète SMT et DIP, comprenant 23 machines telles qu'une imprimante de pâte à souder, une machine de transfert, AOI V8, un brasage à la vague W2 et un mélangeur de pâte à souder. Nos ingénieurs ont terminé avec succès l’installation sur site et une formation complète. Ils ont enseigné à l'équipe du client comment utiliser tous les équipements de manière sûre et efficace. Après la formation, l’usine a pu gérer sa production de manière indépendante avec une qualité stable et un rendement plus élevé. Le client a été très satisfait du bon déroulement du processus et de notre soutien professionnel, qui l'a aidé à démarrer rapidement la production de masse.
| Formation et assistance professionnelles
I.C.T fournit une assistance complète depuis l'installation jusqu'au fonctionnement quotidien. Nos ingénieurs expérimentés voyagent dans le monde entier pour installer des équipements, effectuer la mise en service et dispenser une formation pratique dans votre usine. Nous apprenons à votre équipe comment programmer, utiliser, entretenir et dépanner le testeur de sonde volante et d'autres machines SMT/DIP. Après la formation, les clients peuvent gérer eux-mêmes la production en toute confiance. Nous proposons également une assistance technique continue, une fourniture de pièces de rechange et une assistance à distance pour résoudre rapidement les problèmes. Notre objectif est un démarrage sans risque et des performances fiables à long terme pour chaque client.
| Éloge du client
Les clients félicitent nos ingénieurs pour leurs compétences professionnelles, leur patience et leurs explications claires lors de l'installation et de la formation. Beaucoup soulignent la haute précision et la fiabilité du testeur à sonde volante, notant qu'il détecte rapidement les défauts sans endommager les cartes. Ils apprécient également notre emballage soigné et notre transport sûr, afin que les machines arrivent en parfait état même après une expédition longue distance. Les clients apprécient particulièrement notre réponse rapide aux questions : le support technique répond rapidement et résout les problèmes efficacement, les aidant ainsi à maintenir le bon fonctionnement de la production.
| Notre certification
L'équipement I.C.T répond aux normes internationales avec la certification CE pour la sécurité, la conformité RoHS pour la protection de l'environnement et la norme ISO9001 pour la gestion de la qualité. Nous détenons également plusieurs brevets pour des technologies clés en matière de logiciels de contrôle de sonde, d'atterrissage en douceur et de test. Ces certifications et brevets prouvent notre engagement envers une qualité élevée, une fiabilité et une innovation dans chaque testeur de sonde volante que nous construisons.
| À propos de nous et de l'usine
I.C.T, créée en 2012, possède sa propre équipe de R&D et une usine de production moderne à Dongguan, en Chine. Avec 89 collaborateurs, dont 20 ingénieurs expérimentés, et une installation de 12 000 m², nous avons connu une croissance rapide et servons désormais plus de 1 600 clients dans 72 pays. Nous concevons et fabriquons en interne des solutions complètes SMT, DIP et PCBA. Chaque machine est soumise à des processus de tests et de contrôle qualité stricts pour garantir des performances optimales et une longue durée de vie. Notre réseau mondial de centres de vente et de service offre une assistance rapide et fiable dans le monde entier.
