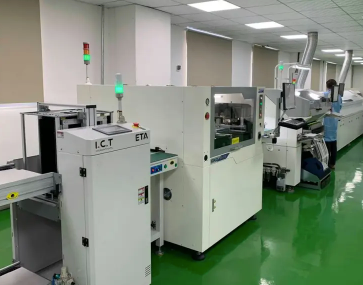

Full-Auto SMT pochoir L'imprimante est l'équipement frontal de SMT Équipement de ligne complet. Il s'agit de l'un des trois composants traditionnels de l'industrie SMT. SMT pochoir L'imprimante est divisée en semi-automatique et entièrement automatique. À l'heure actuelle, la plupart des usines grand public utilisent l'imprimante complète SMT pochoir. Étant donné que la technologie globale de l'industrie imprimante SMT}} pochoir a été relativement mature, un certain nombre de marques bien connues ont émergé au pays et à l'étranger. Permettez-moi d'introduire le processus de travail de l'imprimante complète SMT pochoir.
Ceci est la liste de contenu:
L Quels sont les workflows spécifiques de l'imprimante complète SMT pochoir?
l Quelles sont les étapes de production de l'imprimante complète SMT pochoir?
l Quelles sont les précautions lors de l'utilisation de l'imprimante complète SMT pochoir?
① Le PCB est introduit dans l' imprimante complète SMT pochoir par la machine de chargement automatique le long de la courroie de convoyeur
② Full-Auto SMT pochoir L'imprimante trouve le bord principal du PCB et le localise
③ Le cadre Z se déplace vers la position de la plaque d'aspiration
④ Ajouter le vide pour réparer le PCB dans une position spéciale
⑤ L'axe de vision se déplace lentement vers la première cible du PCB
⑥ La caméra imprimante SMT pochoir {T21]} pochoir recherche le point de marque sous le maillage en acier correspondant
⑦ La machine déplace le pochoir imprimé pour l'aligner avec le PCB, et la machine peut déplacer le pochoir dans les directions de l'axe x et y et dans la direction de la broche
⑧ Le pochoir est aligné avec le PCB, le cadre Z se déplacera vers le haut, et le PCB touche la partie inférieure du pochoir
⑨ Une fois mis en place, la raclette pousse la pâte de soudure pour rouler sur le pochoir et l'imprimer sur la position du coussin de PCB à travers les trous du pochoir.
⑩ Lorsque l'imprimante complète SMT pochoir est imprimée, le trame Z se déplace vers le bas pour conduire le PCB et le pochoir à séparer
11 Full-Auto SMT pochoir L'imprimante envoie PCB au processus suivant
12 Full-Auto SMT pochoir Imprinerthen reçoit le prochain PCB à imprimer.
Corrigez le pochoir à l' imprimante complète SMT pochoir et déboguez OK, puis assemblez la raclette propre sur l'imprimante automatique de la pâte de soudure.
Utilisez un couteau en remuant de la pâte de soudure pour ajouter la pâte de soudure au pochoir. La première fois que la pâte de soudure est ajoutée est d'environ 1 cm et la largeur est de 1,5 à 2 cm. La longueur dépend de la longueur du PCB. Les deux côtés mesurent environ 3 cm de plus que la zone imprimée. Il ne devrait pas être trop long ou trop court. Ajouter la pâte de soudure toutes les deux heures, environ 100 grammes de pâte de soudure.
Mettez la carte PCB pour l'impression, vérifiez les 5pcs avant d'imprimer et commencez la production après avoir confirmé que la qualité d'impression est normale.
Dans le processus d'impression normal de l'imprimante complète SMT pochoir, l'opérateur doit vérifier l'effet d'impression une fois dans une demi-heure pour voir s'il y a des défauts tels que le manque d'étain, l'étain continu, l'affûtage, le changement de change, l'impression manquante, etc., et les pins sont trop denses, l'effet de priorité des composants est principalement vérifié.
Le pochoir doit être nettoyé tous les 5 pc imprimés. S'il y a des composants avec des broches trop denses sur la carte PCB, la fréquence de nettoyage doit être augmentée et nettoyée une fois sans 3 pc.
L'imprimante Full-Auto SMT pochoir est généralement composée de chargement de la carte, de pâte de soudure, d'impression et de transfert de la carte de circuit imprimé. L'impression de pâte de soudure est un processus compliqué, qui est sujet à certains défauts et affecte la qualité du produit final. Par conséquent, vous devez faire attention aux questions connexes lorsque vous utilisez l'imprimante complète SMT pochoir.
① Dans le processus de production de l'imprimante Full-Auto SMT pochoir, si l'impression continue 3PCS est jugée mauvaise, le technicien doit être informé pour déboguer et nettoyer le PCB mal imprimé.
② Lorsque vous nettoyez les planches PCB mal imprimées, ne grattez pas directement la surface PCB avec des objets durs pour éviter de gratter les circuits de surface PCB
③ PCB S avec les doigts d'or doit éviter les doigts d'or, les essuyer à plusieurs reprises avec du papier sans poussière et un peu d'alcool, sécher avec un pistolet à air et vérifier sous une loupe pour s'assurer qu'il n'y a pas de pâte de soudure résiduelle.
④ Pendant le processus d'impression normal de l'imprimante complète SMT pochoir, il est nécessaire de vérifier si la pâte de soudure a débordé régulièrement et collecter la pâte de soudure débordée.
⑤ Une fois la production de l'imprimante complète SMT pochoir est terminée, les accessoires et les outils tels que la pâte de soudure, les grattoirs, le maillage en acier, etc. doivent être récupérés, et les appareils et les luminaires doivent être nettoyés.
⑥ Le premier processus dans le processus SMT de l'impression de pâte de soudure. La plupart des défauts du processus SMT sont causés par un fonctionnement inapproprié de l'imprimante complète SMT pochoir.
⑦ Le processus de fonctionnement correct est la clé pour assurer la qualité d'impression. J'espère que le processus d'opération de production d'imprimante de la production d'imprimante {T21]} {T21]} pochoir peut vous aider.
