Ligne d'assemblage entièrement automatique pour lampes LED
I.C.T
| Quantité: | |
|---|---|
| Chaîne d'assemblage pour les essentiels des lampes LED
I.C.T propose une chaîne d'assemblage pour les lampes LED provenant de trois installations détenues et de plus de 22 ans de connaissances SMT/DIP, fournissant des plans d'usine, des agencements, des besoins en main-d'œuvre et des données de retour sur investissement pour l'éclairage LED. Les systèmes semi-automatiques ou entièrement automatiques incluent les chargeurs, les imprimantes, les placeurs, les fours de refusion, les AOI et les déchargeurs. Un opérateur gère les équipes. 18 kW/h améliore l'efficacité. Sert les fabricants d'ampoules, les producteurs de bandes et les entreprises de luminaires du monde entier. L'installation sur 3 jours vérifie les niveaux d'air, d'électricité, d'échappement, d'éclairage et de 23 ± 1,5 °C. 7 à 15 jours pour enseigner les logiciels, la maintenance, la sécurité et les correctifs. Plus de 15 ans d'aide mondiale. PCB Assembly Line utilise MES et IoT pour les usines intelligentes. Le clé en main stimule les projets LED, permet la croissance, réduit les risques pour les acteurs nouveaux ou en croissance sur les marchés de l'éclairage avec un support solide, une adaptabilité, des mises à niveau continues et des résultats prouvés dans diverses applications.
| Caractéristiques détaillées du produit
Flux d'automatisation transparent
La chaîne d'assemblage des lampes LED rejoint les machines via MES pour obtenir des informations en temps réel, des augmentations de rendement et des modifications dans l'assemblage du pilote LED. Loader le costume LED dénude bien les planches. Les imprimantes étalent la pâte en fonction de la vision sur les matrices ou pilotes LED. Les placeurs définissent 01005 LED rapidement. La refusion conserve ±1,5°C pour des liaisons fermes. AOI trouve les défauts pilotés par l'IA. Les déchargeurs envoient à l'emballage. Les rendements augmentent de plus de 25 % dans SMT machines pendant LED. Convient aux ampoules ou aux panneaux LED. tampon flux uniformes, contrôle des vues à distance, échange rapide des recettes automatiques, traçabilité suit les pièces pour différents types LED, réduction des échanges, respect des règles, augmentation de la vitesse dans les volumes élevés avec plus d'options pour les conceptions spéciales, mises à jour rapides, inspections conjointes et stratégies de soins préventifs.
Système de collage précis
Les imprimantes de la chaîne de montage pour les lampes LED contiennent des pochoirs au micron, adaptés aux cadres pour les tailles LED. Les changements rapides limitent les arrêts. Ajout/effacement automatique des niveaux de maintien. Les scans 3D SPI collent pour mettre fin aux premiers problèmes. Crucial pour les contrôleurs ou les perles LED. Prend de nombreuses pâtes, à faible point de fusion pour les optiques LED fragiles. Squeegee s'ajuste pour des couches uniformes sur les endroits difficiles, augmentant la stabilité, réduisant les pertes, prenant en charge les changements rapides dans les tendances évolutives LED avec une qualité constante, un rythme plus élevé, moins de corrections et un volume accru par session.
Processus de refusion fiable
Les fours disposent de plus de 12 zones avec une convection unique pour une chaleur uniforme dans la chaîne de montage PCB. L'azote crée des joints durables pour l'électricité ou l'éclairage LED. Les profils correspondent aux besoins. Le refroidissement protège les planches minces. La récupération obtient 18Kw/H. Les écrans conservent de nombreuses recettes. Important pour la vie LED dans les maisons. Convoyeurs tie MES pour des vitesses appropriées, des paramètres modifiables, des contrôles intégrés pour arrêter les pauses dans des courses sans fin, sécuriser les passages, sauvegarder un rendement élevé sans arrêt et ajouter des fonctionnalités d'économie d'énergie.
Outils d'inspection intelligents
AOI prend rapidement des photos 8K, repère les décalages ou les erreurs de soudure dans les LED s. L'IA s'améliore à partir des journaux. Les commentaires accordent maintenant les placers. Réduit les problèmes dans la chaîne de montage des lampes LED. Les graphiques aident à l’amélioration. Les rejets automatiques se déplacent facilement, notez les détails des contrôles et les réparations rapides dans des lignes mixtes avec de petits arrêts, de meilleurs enregistrements et des rapports automatiques.
Options de mise à l'échelle flexibles
Démarrage semi-automatique avec mises à niveau entièrement automatiques via des ajouts modulaires. Les mises en page sont réservées pour SPI, les tampons, l'IoT. Les modèles montrent des gains d’efficacité du travail de 70 %. Les options incluent la connectivité pour salle blanche, ESD et ERP.
| Exigences d'aménagement d'usine
| Détails | des projets | de la catégorie |
|---|---|---|
| Exigences d'aménagement d'usine | Disposition du circuit d'air d'usine | Utilisez une source d’air d’usine ou une machine à air comprimé sans huile séparée. La pression doit être supérieure à 7 kg/cm². |
| Disposition électrique de l'usine | AC 220 monophasé (220 ± 10 %, 50/60 Hz) CA triphasé 380 V (380 ± 10 %, 50/60 Hz) | |
| Disposition des gaz d'échappement d'usine | Le débit minimum du conduit d'évacuation est de 500 pieds cubes par minute (14,15 m³/min). | |
| Disposition de l'éclairage d'usine | L'éclairage idéal en usine est de 800 ~ 1 200 LUX, au moins pas moins de 300 LUX. | |
| Disposition de la température d'usine | La température ambiante de l'atelier de production est de 23 ± 3 °C, généralement de 17 à 28 °C, et l'humidité relative est de 45 % à 70 % HR. | |
| Préparation du matériel | Liste de nomenclature | Répertoriez toutes les pièces et quantités nécessaires pour l'assemblage de la chaîne de production PCBA. |
| Fichier CAO | Fichier de conception numérique pour planifier la disposition PCB et la configuration de la machine. | |
| Fichier Gerber | Fichier standard pour pochoir de fabrication et d'impression PCB. | |
| Pâte à souder | Matériau appliqué sur les tampons avant de placer les composants dans l'imprimante. | |
| SMD Matériaux des composants | Pièces à montage en surface comme des puces et des résistances pour le placement. | |
| Alcool industriel | Utilisé pour nettoyer les tableaux et les pochoirs pendant le processus d'installation. | |
| Ceinture d'épissure | Ruban adhésif pour connecter les bobines d'alimentation sans arrêter la ligne. | |
| pochoir | Tôle métallique avec trous pour imprimer la pâte à souder avec précision. |
| SMT Liste des équipements de ligne
I.C.T La ligne de production PCBA de haute qualité comprend des équipements avancés pour un assemblage PCB efficace et précis. La ligne SMT entièrement automatisée comprend un chargeur, une imprimante automatique pour une application précise de la pâte à souder, une machine de transfert pour un placement précis des composants, un four de refusion pour un soudage fiable et un système AOI pour une inspection approfondie des défauts. Cette ligne de production PCBA de haute qualité garantit un fonctionnement fluide, une fiabilité élevée et un assemblage SMT à faible coût, répondant aux diverses exigences de l'industrie.
| Nom du produit | Objectif dans la ligne SMT |
|---|---|

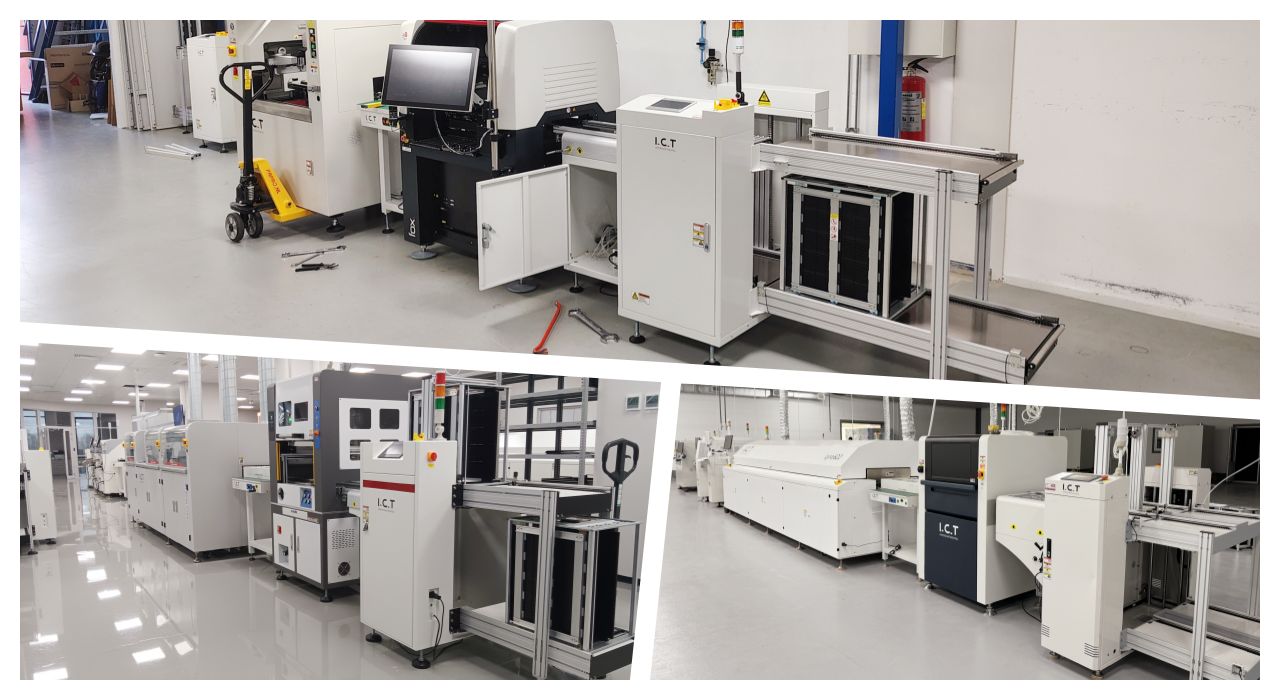

| PCB Loader | Charge automatiquement les PCB nus sur la ligne. |
| Imprimante de pâte de soudure | Imprime avec précision la pâte à souder sur les plots PCB. |
| PCB Convoyeur | Convoyeur transporte les PCB pendant la fabrication. |
| Prendre et placer la machine | Monte les composants sur PCB avec précision. |
| Four à reflouer | Fait fondre la soudure pour former des joints solides. |
| AOI machine | Inspecte les joints de soudure et les défauts de placement. |
| SPI Machine | Vérifie la hauteur et la qualité de la pâte à souder. |
| Équipement de traçabilité | Enregistre et suit les données de production : machine de marquage laser/monteur d'étiquettes/imprimante à jet d'encre |
| SMT Machine de nettoyage | Utilisé pour nettoyer les PCB, les pochoirs, les luminaires, les buses, etc. |
| PCB Machine de routage | Coupez le PCBA dans le produit final |
| Vidéo de réussite client
Une entreprise algérienne de smartphones est venue vérifier en direct. Apporté plus de 10 PCB et fournitures ; nous avons effectué un véritable processus. L'imprimante automatique a posé la pâte exactement. SPI a vérifié tous les points. Le RX-8 a mis les petits morceaux avec agilité. Le RS-1R a donné raison aux grands. Le chargeur de plateau a donné des boucliers en cours. Reflow s'est joint en force. AOI s'est avéré parfait. 5700 panneaux divisés vrais. Spectacle fluide noté rythme, lien pour les liens téléphoniques/LED. Affiche la plage PCB de la chaîne d'assemblage. Les clients ont accepté le travail, ont aimé l'unité, ont visé à copier la chaîne d'assemblage pour les lampes LED avec les SMT machines pour LED pour une échelle fluide, des normes uniformes, plus de rendement et une flexibilité à venir dans les configurations.
| Système de support de bout en bout
Les câbles guident la chaîne d'assemblage des lampes LED, du début aux modifications. Site 3 jours : tests, démos, paramétrages. Cours de 7 à 15 jours : MES, LED jobs, contrôles, soins, règles. L'IoT détecte les problèmes et apporte une aide considérable. Les pièces proviennent de 8 stocks. 15 ans de connaissance, de nombreuses discussions. Souvent, les critiques et les mises à jour restent en tête pendant une longue période de confiance LED, réalisent des augmentations, s'adaptent à de nouveaux domaines avec des méthodes planifiées à l'avance, définissent des compétences et élaborent de meilleurs plans.
| Points saillants des commentaires des utilisateurs
Félicitations pour les réparations à distance en moins de 2 heures sur la chaîne de montage des lampes LED. Les fours restent fermes 24h/24 et 7j/7. Les boîtes contiennent des voyages. Les réponses battent les mots. SMT Les machines pour LED répondent parfaitement aux grands nombres. Des écrans simples accélèrent l'enseignement dans les cas LED avec des chemins faciles, une prise rapide et des outils d'aide pour des compétences rapides.
| Normes de qualité respectées
CE montre la garde. RoHS vérifie les éléments sûrs. ISO9001 fonctionne de manière. Les brevets gardent les idées. Prouve que la chaîne de montage pour les lampes LED est bonne partout. Tests de congé complet habituels pour tous afin de vérifier le travail, l'aptitude et les notes élevées.
| À propos de la société et de l'usine I.C.T
Trois spots totalisent 12 000 m². 89 personnes, 20 pros. 25 ans d'aide à 1600 acheteurs dans 72 lieux. La R&D crée sa propre chaîne de montage PCB. QC frappe durement toutes les pièces. Les armes, l'aide, les biens et les groupes du monde entier apportent une aide rapide. Vous voulez : la meilleure électronique à valeur croisée permet de stimuler la croissance des nouvelles, des équipes, de l'environnement et de l'acheteur.
