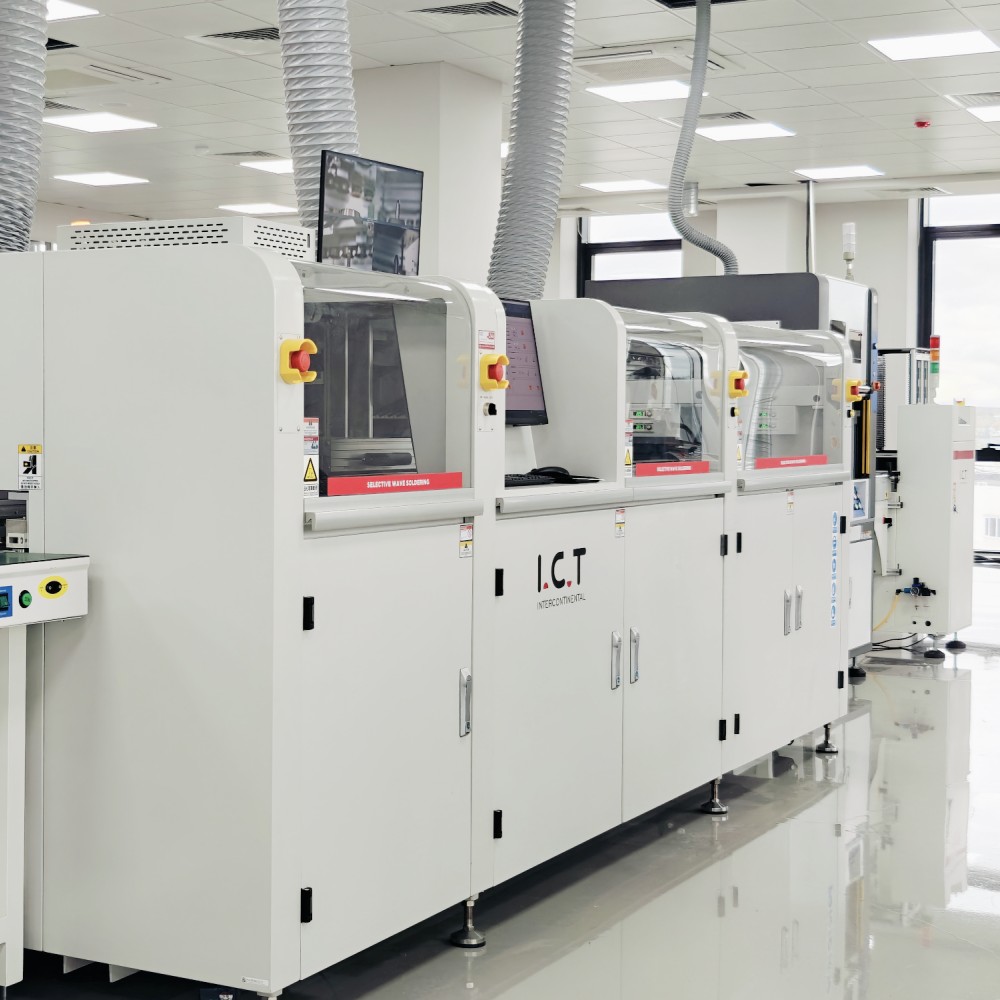

Machine à souder sélective à 2 axes, grande capacité, haute efficacité, PCB THT, qualité AAA
Le brasage à la vague sélective est une technique spécialisée développée spécifiquement pour répondre aux besoins de soudage des composants traversants.Il est particulièrement adapté au processus de soudage des composants traversants présents dans les produits électroniques haut de gamme.
Machine à souder sélective à 2 axes, grande capacité, haute efficacité, PCB THT, qualité AAA
Aperçu
I.C.T Le brasage à la vague sélective SS430 est un équipement haute performance développé et assemblé en Chine.
Le brasage à la vague sélective est une technique spécialisée développée spécifiquement pour répondre aux besoins de soudage des composants traversants.Il est particulièrement adapté au processus de soudage des composants traversants présents dans les produits électroniques haut de gamme.
Par exemple, les produits électroniques militaires, l'électronique automobile, les alimentations à découpage et d'autres industries nécessitant une fiabilité de soudage élevée conviennent à cette machine.Cette machine est une structure de convoyeur à chaîne traînante déroulante, qui peut être appliquée à différentes industries et à différentes exigences de processus.Pour la production de gros lots et de produits à haut rendement, cette machine peut être configurée avec un soudage simultané multi-bandes pour réduire le rythme de production.Cette machine a la configuration d'un chauffage supérieur, d'un préchauffage inférieur, d'un soudage et d'une structure mobile de chaîne de traînage, qui peut répondre à différentes exigences de processus.La machine peut être facilement connectée à une table d'assemblage et à des équipements périphériques, et peut être équipée d'un système de traçabilité pour répondre aux besoins de contrôle des processus de production et de traçabilité de la qualité des produits.
Caractéristiques:
1. PCB plaque fixe, plate-forme de pulvérisation et de soudure mobile ;
2. Haute qualité de soudure, améliore considérablement le taux de réussite de la soudure ;
3. Contrôle total du PC.Tous les paramètres peuvent être définis sur le PC et enregistrés dans le menu PCB, comme le chemin de déplacement, la température de soudure, le type de flux, le type de soudure, la température N2, etc., une meilleure traçabilité et une qualité de soudure facile à répéter ;
4. Fonction d'étalonnage automatique de la hauteur des vagues, pour vérifier et calibrer la hauteur des vagues après chaque PCB, afin de conserver une très bonne stabilité de la vague ;
5. Peut être mis à niveau pour être doté de la fonction de positionnement de marque, pour vérifier le point de marque de PCB après chaque certain PCB ;
6. Table de mouvement auto-conçue en fonte d'aluminium, plus légère avec une vitesse de mouvement rapide ;
7. Le servomoteur et le pilote Panasonic fournissent une stabilité, avec une vis à billes et un rail de guilde linéaire. Moins de bruit, mouvement stable ;
8. Avec plaque anti-poussière au-dessus de la table de mouvement, afin d'éviter que le flux ou les chutes de soudure n'endommagent la vis à billes ;
9. La vanne à jet originaire d'Allemagne est sélectionnée avec un petit point de flux, veuillez noter que la teneur en solides du flux doit être inférieure à 10 % ;
10. Le flux est stocké dans un réservoir sous pression, assurez-vous que la pression est stable sans influence de la quantité de flux ;
11. La bobine de pompe électromagnétique adopte une marque importée allemande pour assurer la stabilité et la fiabilité du pic ;12. Le pot de soudure est en Ti, pas de fuite.Avec chauffage en fonte à l'extérieur, chauffage robuste et rapide ;13. Système de chauffage en ligne N2, pour mouiller parfaitement la soudure et réduire les scories de soudure.
Caractéristiques 1 système Flux :
1. Valve d'injection d'impulsions à haute fréquence allemande pour obtenir un résultat de flux précieux avec un petit point de flux, la teneur en solides du flux doit être inférieure à 10 %.La fonction de détection de bourrage de buse de flux est facultative.
2. Il est configuré avec un plateau sous la valve à jet pour récupérer les résidus de flux pour un entretien facile.
3. La buse est montée sur la plate-forme XY. La précision de répétition et de positionnement peut atteindre 0,02 mm.
4. Le flux est stocké dans un réservoir sous pression, assurez-vous que la pression est stable sans influence de la quantité de flux.
5. Un débitmètre à pression de haute précision est utilisé pour le contrôle du débit et un matériau résistant à la corrosion est utilisé.
6. Tous les composants pneumatiques sont fabriqués de marque japonaise SMC.
7. Le débitmètre à pression de flux et le débit d'azote sont placés sur la surface de la machine pour un fonctionnement visuel.
8. La conception humanisée externe est pratique pour le fonctionnement et le réglage.
9. La pompe d'extraction automatique de marque SMC est adoptée pour assurer un approvisionnement stable en flux.
Caractéristiques 2 systèmes de préchauffage :
1. Le préchauffage inférieur est équipé en standard dans la machine, la position est réglable. Chauffage IR de conduction thermique IR supérieure, efficace et stable.
2. Structure de conception pour maximiser la zone de préchauffage.
3. Conception entièrement en coton haute température pour assurer la stabilité de la température.
4. Les pièces et moteurs générateurs de chaleur et conducteurs de chaleur adoptent des marques de premier plan.
5. Conception du plug-in de maintenance.mode de maintenance sans outil.
Caractéristiques 3 systèmes de soudure :
1. La bobine de pompe électromagnétique adopte la marque suédoise « PRECIMETER » pour assurer la stabilité et la fiabilité du pic.
2. Température de soudure, température N2, hauteur d'onde, calibrage des vagues, etc., tous réglables dans le logiciel.
3. Le pot de soudure est en Ti, pas de fuite.Avec chauffage en fonte à l'extérieur, chauffage robuste et rapide.
4. Système de chauffage en ligne N2, pour mouiller parfaitement la soudure et réduire les scories de soudure.
5. Meilleure stabilité de pulvérisation d’étain de l’industrie.
6. La surveillance visuelle en temps réel et la vidéo peuvent être enregistrées et tracées pendant 900 heures.
7. Programmation visuelle rapide pour améliorer la fiabilité et l'efficacité de la programmation
8. La plate-forme XYZ est composée d'un module sportif léger de haute précision et d'un servomoteur à grande vitesse.
9. Tous les servomoteurs sont équipés d'un réducteur pour assurer la stabilité.
10. Traitement anti-pollution scellé et protégé.
11. Capteur magnétique Omron, assure un mouvement plus précis.
12. Standard avec fonction de nettoyage automatique des buses, nettoyage puissant des buses avec de la poudre de nettoyage.
13. La fréquence de nettoyage peut être ajustée de manière flexible.
14. Système de détection laser de la hauteur d'onde de soudure (option).
15. Le capteur laser sans contact allemand « SICK » est utilisé pour garantir la précision des mesures, aucune pollution et aucune erreur de mesure (option).
16. Conception rationnelle du mécanisme de nettoyage et de mesure des buses
Caractéristiques 4 Système de transmission :
1. Des profils de matériaux spéciaux assurent la stabilité et une conception rationnelle assure la commodité.
2. Le module de transmission est composé de trois parties par rouleau.
3. Le système de serrage latéral PCBA et de serrage supérieur peut assurer la stabilité de la planche.4. rail personnalisé épaissi, charge de 20 kg.
Caractéristiques 5 Système de contrôle :
1. Système de contrôle de bus haut de gamme Keyence KV7500 PLC + module Keyence, assure la stabilité et l'extensibilité du système.
2. Conforme aux normes CE et autres.
3. Conception du sol de l’Industrie 4.0.
4. Assurer l'amélioration de la capacité, ajouter le contrôle sous-jacent du module de la machine à souder et assurer la stabilité.
5. Application de pièces électriques de stabilité mondiale de haute qualité.
6. Câble réseau Cat-6, vitesse de communication plus rapide et réponse sensible
Caractéristiques 6 Système d'exploitation :
1. Mode de programmation guidée.
2. Fonction de programmation rapide CCD.
3. Identification automatique du type de buse.
4. Programmation d'images, correction des coordonnées, vérification intelligente des coordonnées
5. visualisation des données en temps réel de l'interface, commutation à un bouton de l'interface de surveillance en temps réel de soudure CCD.6. Le chinois, l'anglais, le japonais, le russe et d'autres langues peuvent être commutés.
Caractéristiques 7 Système de renseignement :
1. Normes et adaptabilité du MES, connexion WIFI, mise à niveau du logiciel en ligne, télécommande, intelligent.
2. Alarme vocale humaine et voyant d'alarme personnalisable.
3. Les données de soudure peuvent être tracées pour confirmer le processus de chaque point de soudure.
Caractéristiques:
Machine à souder à ondes sélectives hors ligne
Modèle
I.C.TSS430
Réservoir de stockage de flux
1L
Prise en charge des flux
Alarme de flux, automatique
Buse de pulverisation
Allemagne Jet Valve (pulvérisation ponctuelle et en ligne) 1 jeu
Taille de la buse de pulvérisation
130 um (option 180, 210 um)
Gamme de pulvérisation
3~8mm
Vitesse de pulvérisation
0 ~ 20 mm/s
Vitesse de déplacement de la buse de pulvérisation
0~400 mm/s
Précision de pulvérisation
0,1 mm
Pression de pulvérisation
0,05 ~ 0,1 MPa
Mode préchauffage
Chauffage IR
Zone de préchauffage
L500mm*L500mm
Précision du soudage
±0,25 mm
Surveillance du brasage
CCD
Capacité de soudure
12Kg
Taille maximale PCB
500*500mm
Taille maximale PCB
60mm
PCB Épaisseur
0,5-6,0 mm
PCB Poids
<20Kg
Système opérateur
Windows10
Source de courant
220 VCA ± 10 %, 50/60 Hz
Dimension
L1400*L2580*H1722mm
Poids
Environ: 700 kg
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mises à jour sans préavis particulier
.

Machine à souder sélective à 2 axes, grande capacité, haute efficacité, PCB THT, qualité AAA
Aperçu
I.C.T Le brasage à la vague sélective SS430 est un équipement haute performance développé et assemblé en Chine.
Le brasage à la vague sélective est une technique spécialisée développée spécifiquement pour répondre aux besoins de soudage des composants traversants.Il est particulièrement adapté au processus de soudage des composants traversants présents dans les produits électroniques haut de gamme.
Par exemple, les produits électroniques militaires, l'électronique automobile, les alimentations à découpage et d'autres industries nécessitant une fiabilité de soudage élevée conviennent à cette machine.Cette machine est une structure de convoyeur à chaîne traînante déroulante, qui peut être appliquée à différentes industries et à différentes exigences de processus.Pour la production de gros lots et de produits à haut rendement, cette machine peut être configurée avec un soudage simultané multi-bandes pour réduire le rythme de production.Cette machine a la configuration d'un chauffage supérieur, d'un préchauffage inférieur, d'un soudage et d'une structure mobile de chaîne de traînage, qui peut répondre à différentes exigences de processus.La machine peut être facilement connectée à une table d'assemblage et à des équipements périphériques, et peut être équipée d'un système de traçabilité pour répondre aux besoins de contrôle des processus de production et de traçabilité de la qualité des produits.
Caractéristiques:
1. PCB plaque fixe, plate-forme de pulvérisation et de soudure mobile ;
2. Haute qualité de soudure, améliore considérablement le taux de réussite de la soudure ;
3. Contrôle total du PC.Tous les paramètres peuvent être définis sur le PC et enregistrés dans le menu PCB, comme le chemin de déplacement, la température de soudure, le type de flux, le type de soudure, la température N2, etc., une meilleure traçabilité et une qualité de soudure facile à répéter ;
4. Fonction d'étalonnage automatique de la hauteur des vagues, pour vérifier et calibrer la hauteur des vagues après chaque PCB, afin de conserver une très bonne stabilité de la vague ;
5. Peut être mis à niveau pour être doté de la fonction de positionnement de marque, pour vérifier le point de marque de PCB après chaque certain PCB ;
6. Table de mouvement auto-conçue en fonte d'aluminium, plus légère avec une vitesse de mouvement rapide ;
7. Le servomoteur et le pilote Panasonic fournissent une stabilité, avec une vis à billes et un rail de guilde linéaire. Moins de bruit, mouvement stable ;
8. Avec plaque anti-poussière au-dessus de la table de mouvement, afin d'éviter que le flux ou les chutes de soudure n'endommagent la vis à billes ;
9. La vanne à jet originaire d'Allemagne est sélectionnée avec un petit point de flux, veuillez noter que la teneur en solides du flux doit être inférieure à 10 % ;
10. Le flux est stocké dans un réservoir sous pression, assurez-vous que la pression est stable sans influence de la quantité de flux ;
11. La bobine de pompe électromagnétique adopte une marque importée allemande pour assurer la stabilité et la fiabilité du pic ;12. Le pot de soudure est en Ti, pas de fuite.Avec chauffage en fonte à l'extérieur, chauffage robuste et rapide ;13. Système de chauffage en ligne N2, pour mouiller parfaitement la soudure et réduire les scories de soudure.
Caractéristiques 1 système Flux :
1. Valve d'injection d'impulsions à haute fréquence allemande pour obtenir un résultat de flux précieux avec un petit point de flux, la teneur en solides du flux doit être inférieure à 10 %.La fonction de détection de bourrage de buse de flux est facultative.
2. Il est configuré avec un plateau sous la valve à jet pour récupérer les résidus de flux pour un entretien facile.
3. La buse est montée sur la plate-forme XY. La précision de répétition et de positionnement peut atteindre 0,02 mm.
4. Le flux est stocké dans un réservoir sous pression, assurez-vous que la pression est stable sans influence de la quantité de flux.
5. Un débitmètre à pression de haute précision est utilisé pour le contrôle du débit et un matériau résistant à la corrosion est utilisé.
6. Tous les composants pneumatiques sont fabriqués de marque japonaise SMC.
7. Le débitmètre à pression de flux et le débit d'azote sont placés sur la surface de la machine pour un fonctionnement visuel.
8. La conception humanisée externe est pratique pour le fonctionnement et le réglage.
9. La pompe d'extraction automatique de marque SMC est adoptée pour assurer un approvisionnement stable en flux.
Caractéristiques 2 systèmes de préchauffage :
1. Le préchauffage inférieur est équipé en standard dans la machine, la position est réglable. Chauffage IR de conduction thermique IR supérieure, efficace et stable.
2. Structure de conception pour maximiser la zone de préchauffage.
3. Conception entièrement en coton haute température pour assurer la stabilité de la température.
4. Les pièces et moteurs générateurs de chaleur et conducteurs de chaleur adoptent des marques de premier plan.
5. Conception du plug-in de maintenance.mode de maintenance sans outil.
Caractéristiques 3 systèmes de soudure :
1. La bobine de pompe électromagnétique adopte la marque suédoise « PRECIMETER » pour assurer la stabilité et la fiabilité du pic.
2. Température de soudure, température N2, hauteur d'onde, calibrage des vagues, etc., tous réglables dans le logiciel.
3. Le pot de soudure est en Ti, pas de fuite.Avec chauffage en fonte à l'extérieur, chauffage robuste et rapide.
4. Système de chauffage en ligne N2, pour mouiller parfaitement la soudure et réduire les scories de soudure.
5. Meilleure stabilité de pulvérisation d’étain de l’industrie.
6. La surveillance visuelle en temps réel et la vidéo peuvent être enregistrées et tracées pendant 900 heures.
7. Programmation visuelle rapide pour améliorer la fiabilité et l'efficacité de la programmation
8. La plate-forme XYZ est composée d'un module sportif léger de haute précision et d'un servomoteur à grande vitesse.
9. Tous les servomoteurs sont équipés d'un réducteur pour assurer la stabilité.
10. Traitement anti-pollution scellé et protégé.
11. Capteur magnétique Omron, assure un mouvement plus précis.
12. Standard avec fonction de nettoyage automatique des buses, nettoyage puissant des buses avec de la poudre de nettoyage.
13. La fréquence de nettoyage peut être ajustée de manière flexible.
14. Système de détection laser de la hauteur d'onde de soudure (option).
15. Le capteur laser sans contact allemand « SICK » est utilisé pour garantir la précision des mesures, aucune pollution et aucune erreur de mesure (option).
16. Conception rationnelle du mécanisme de nettoyage et de mesure des buses
Caractéristiques 4 Système de transmission :
1. Des profils de matériaux spéciaux assurent la stabilité et une conception rationnelle assure la commodité.
2. Le module de transmission est composé de trois parties par rouleau.
3. Le système de serrage latéral PCBA et de serrage supérieur peut assurer la stabilité de la planche.4. rail personnalisé épaissi, charge de 20 kg.
Caractéristiques 5 Système de contrôle :
1. Système de contrôle de bus haut de gamme Keyence KV7500 PLC + module Keyence, assure la stabilité et l'extensibilité du système.
2. Conforme aux normes CE et autres.
3. Conception du sol de l’Industrie 4.0.
4. Assurer l'amélioration de la capacité, ajouter le contrôle sous-jacent du module de la machine à souder et assurer la stabilité.
5. Application de pièces électriques de stabilité mondiale de haute qualité.
6. Câble réseau Cat-6, vitesse de communication plus rapide et réponse sensible
Caractéristiques 6 Système d'exploitation :
1. Mode de programmation guidée.
2. Fonction de programmation rapide CCD.
3. Identification automatique du type de buse.
4. Programmation d'images, correction des coordonnées, vérification intelligente des coordonnées
5. visualisation des données en temps réel de l'interface, commutation à un bouton de l'interface de surveillance en temps réel de soudure CCD.6. Le chinois, l'anglais, le japonais, le russe et d'autres langues peuvent être commutés.
Caractéristiques 7 Système de renseignement :
1. Normes et adaptabilité du MES, connexion WIFI, mise à niveau du logiciel en ligne, télécommande, intelligent.
2. Alarme vocale humaine et voyant d'alarme personnalisable.
3. Les données de soudure peuvent être tracées pour confirmer le processus de chaque point de soudure.
Caractéristiques:
Machine à souder à ondes sélectives hors ligne
Modèle
I.C.TSS430
Réservoir de stockage de flux
1L
Prise en charge des flux
Alarme de flux, automatique
Buse de pulverisation
Allemagne Jet Valve (pulvérisation ponctuelle et en ligne) 1 jeu
Taille de la buse de pulvérisation
130 um (option 180, 210 um)
Gamme de pulvérisation
3~8mm
Vitesse de pulvérisation
0 ~ 20 mm/s
Vitesse de déplacement de la buse de pulvérisation
0~400 mm/s
Précision de pulvérisation
0,1 mm
Pression de pulvérisation
0,05 ~ 0,1 MPa
Mode préchauffage
Chauffage IR
Zone de préchauffage
L500mm*L500mm
Précision du soudage
±0,25 mm
Surveillance du brasage
CCD
Capacité de soudure
12Kg
Taille maximale PCB
500*500mm
Taille maximale PCB
60mm
PCB Épaisseur
0,5-6,0 mm
PCB Poids
<20Kg
Système opérateur
Windows10
Source de courant
220 VCA ± 10 %, 50/60 Hz
Dimension
L1400*L2580*H1722mm
Poids
Environ: 700 kg
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mises à jour sans préavis particulier
.
