| Machine automatique avancée PCB AOI AI -5146W
Le I.C.T AI-5146W est une machine d'inspection aoi en ligne de pointe conçue pour l'inspection double face après le soudage THT. Il utilise des caméras couleur de haute précision et des algorithmes CNN pour capturer et traiter les images de la carte en temps réel, évaluant intelligemment les défauts tels que les mauvaises pièces, les composants manquants ou l'inversion de polarité. Cette machine d'inspection optique automatisée augmente l'efficacité de la production en s'étendant sur les lignes sans modifications, offrant une localisation rapide des défauts et un contrôle sur la ligne de production. Avec des fonctionnalités telles que la programmation à distance et les rapports de données MES, il garantit des données traçables et un faible nombre de fausses alarmes. Idéale pour les usines SMT, cette machine d'inspection optique aoi prend en charge différentes tailles et épaisseurs PCB, ce qui en fait un outil fiable pour l'assurance qualité dans la fabrication électronique.
| Fonctionnalité

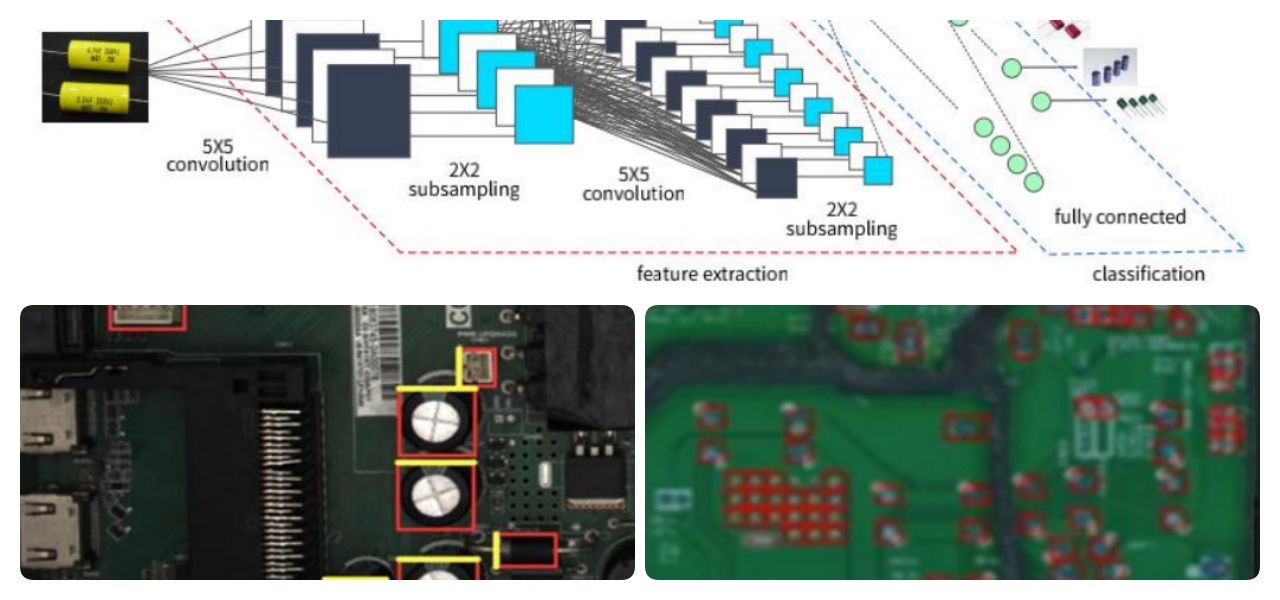

La machine aoi automatique de carte PCB AI-5146W utilise l'apprentissage en profondeur via CNN pour optimiser le Big Data et permettre une programmation minimaliste intelligente. Il identifie automatiquement les composants et les joints de soudure en un seul clic, résolvant ainsi les problèmes de longs temps de programmation et de fausses alarmes fréquentes dans les méthodes traditionnelles. Formé sur de vastes ensembles de données, il distingue avec précision les cartes NG des cartes OK, même avec différentes formes de joints de soudure. Cela réduit les erreurs d'inspection et améliore la généralisation pour divers scénarios, comme la manipulation sans interférence de composants en surplomb ou de trous d'épingle dans la soudure.

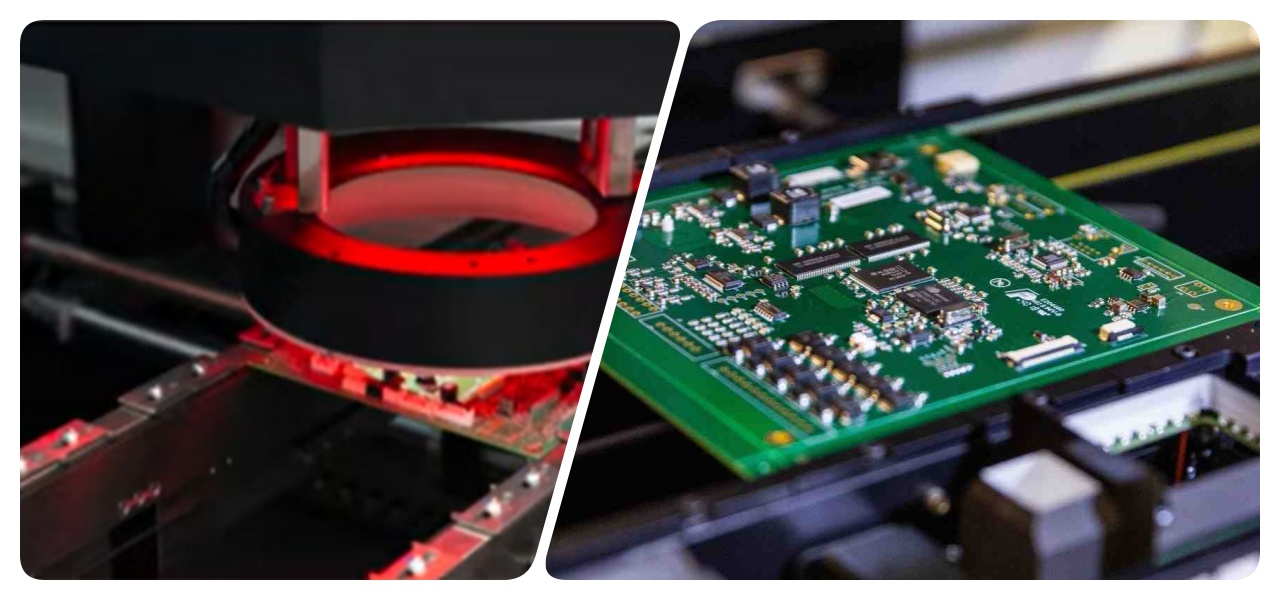

Cette machine d'inspection optique automatisée offre une programmation flexible, permettant des ajustements en ligne ou hors ligne sans interrompre la production. Il vérifie intelligemment les résistances annulaires de couleur, les condensateurs, les diodes et les prises. La programmation ne prend que 10 à 20 minutes, avec des changements rapides en appelant des fichiers existants. Des alarmes sonores vous invitent à signaler des numéros d'article, des appareils ou des types erronés, garantissant ainsi le bon fonctionnement. Des temps de débogage courts de 10 à 15 minutes le rendent convivial pour les opérateurs.
Prenant en charge les inspections multi-cartes, cartes mixtes et matériaux mixtes, la machine d'inspection aoi en ligne gère les rotations sous plusieurs angles et positions. Il inclut le saut de mauvaises marques, améliorant la polyvalence pour divers besoins de production sans compromettre la vitesse ou la précision.
| Spécification
| Modèle | I.C.T DIP en ligne double face AOI AI-5146W (après THT soudure) | I.C.T DIP en ligne double face AOI AI-5146WL (après THT soudure) |
| FOV | 52,6*44mm | |
| Résolution | 21,5um | |
| Caméra | 5M | |
| Vitesse d'inspection | 0,23 s/champ de vue | |
| PCB Hauteur | Haut : 75 mm, bas : 75 mm. | |
| PCB Épaisseur | 0,3 ~ 6,0 mm | |
| PCB Bord | 3,0 mm | |
| PCB Déformation | ±3,0 mm | |
| PCB poids | Maximum:10Kg | |
| Convoyeur hauteur | 750&900±20mm | |
| Avec ajustement | Manuel et automatique | |
| Convoyeur Direction | L ~ R ou R ~ L | |
| Pouvoir | AC220 50/60Hz,5A | |
| Puissance nominale | 520W | |
| Communication | Smema | |
| Poids | 890Kg | 100Kg |
| Dimension | L1050*L1335*H1650mm | L1050*L1535*H1650mm |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| Liste des équipements de ligne DIP
Notre ligne de production DIP propose des outils avancés pour un assemblage PCB efficace et précis. La ligne DIP entièrement automatisée comprend une ligne d'insertion DIP pour un placement précis des composants, un chargeur à vagues pour une entrée en douceur PCB, un déchargeur à vagues pour une sortie en toute sécurité et une ligne de ceinture d'assemblage pour les contrôles finaux. Cette ligne de production DIP PCB de haute qualité garantit un fonctionnement stable, une insertion THT fiable et un assemblage rentable, répondant aux divers besoins de l'industrie. Grâce à des conceptions modulaires et à la prise en charge globale de I.C.T, il augmente la productivité pour les tâches traversantes.
| Nom du produit | Objectif dans la ligne DIP |
|---|---|
Machine d'insertion automatique | Place automatiquement les composants sur les PCB avec précision pour la ligne de production DIP. |
Fait fondre la soudure pour former des joints solides sur les PCB pendant le processus de plug-in THT. | |
Applique la soudure de manière sélective sur des zones spécifiques pour un assemblage THT précis | |
Inspecte les joints de soudure et les défauts de placement sur les DIP assemblés PCB. | |
Vérifie la qualité de la soudure interne et les défauts cachés dans les composants THT. | |
Teste les performances électriques et la connectivité des PCB assemblés. | |
Transporte les PCB en douceur à travers la ligne DIP pour un assemblage et une inspection efficaces. |
| Vidéo de réussite client
Dans notre vidéo vedette, nous présentons cinq modèles AOI avancés, dont les AI-4026, AI-4540 et AI-5146W, mettant en évidence leurs fonctionnalités de programmation efficaces. La vidéo présente la programmation à une touche pour une configuration rapide, la diffusion des paramètres pour appliquer les paramètres sur tous les composants, la détection automatique des cadres de soudure de pontage, la programmation de copie de panneau pour les cartes répliquées et la planification intelligente du chemin pour optimiser les itinéraires d'inspection. Cet exemple concret provenant de la ligne SMT d'un client au Mexique illustre comment la machine automatique de circuit imprimé aoi AI-5146W s'intègre de manière transparente, réduisant le temps de configuration jusqu'à 50 % et améliorant la précision de la détection des défauts. Les ingénieurs sur site fournissent un service pratique, garantissant une installation et une formation fluides, ce qui a aidé le client à atteindre un débit plus élevé et moins de fausses alarmes dans son processus de production.
| Service et formation
I.C.T fournit un service et une formation complets pour maximiser les performances de votre machine automatique de circuits imprimés aoi. Notre équipe mondiale propose l'installation, le débogage à distance et la maintenance sur site, garantissant ainsi un temps d'arrêt minimal. Les programmes de formation couvrent le fonctionnement, la programmation et le dépannage, adaptés à vos besoins. Grâce à une gestion centralisée, nous prenons en charge les jugements un à plusieurs et les réponses rapides, vous aidant ainsi à optimiser la production. Notre approche de partenariat à long terme comprend des mises à jour régulières et un support technique, renforçant ainsi la confiance et l'efficacité de votre usine.
| Commentaires des clients
Nos clients félicitent les ingénieurs I.C.T pour leur expertise et leur résolution rapide des problèmes lors des installations. Ils aiment les performances fiables de la machine automatique à circuits imprimés aoi, notant sa précision et sa facilité d'utilisation. Beaucoup soulignent notre emballage sécurisé et notre expédition rapide qui évitent les dommages. De plus, les clients apprécient nos réponses rapides aux requêtes, garantissant des opérations fluides et un support continu solide.
| Notre certification
I.C.T détient des certifications clés telles que CE, RoHS, ISO9001 et divers brevets, reflétant notre engagement envers la qualité et la sécurité. Ceux-ci garantissent que notre machine automatique de circuits imprimés aoi répond aux normes mondiales en matière de conformité environnementale et de fiabilité. Nos technologies brevetées en matière d'inspection par IA améliorent l'innovation, tandis que la norme ISO9001 garantit des processus de fabrication cohérents, donnant aux clients confiance dans la durabilité et les performances des produits.
| À propos de I.C.T et de notre usine
I.C.T est un fabricant électronique leader avec une R&D et une production internes, employant plus de 89 personnes dans une installation de 12 000 m². Nous avons connu une croissance rapide depuis 2012, servant plus de 1 600 clients dans 72 pays. Nos usines disposent de procédures de test strictes et de systèmes de gestion de la qualité robustes, garantissant que chaque machine automatique de circuits imprimés aoi répond à des normes élevées. Avec 20 ingénieurs et 8 agences, nous proposons des solutions globales depuis l'analyse de la demande jusqu'à l'optimisation.
