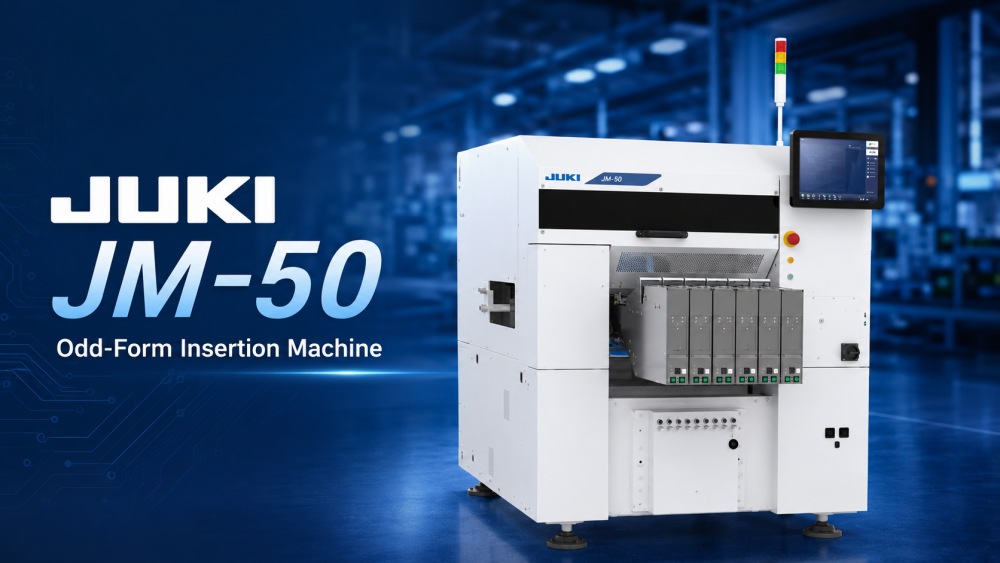

Le JUKI JM-50 est un équipement d'insertion de forme étrange conçu pour une insertion automatique fiable dans les lignes de production DIP et THT. Il convient aux usines qui produisent de nombreux types de produits en petites ou moyennes séries. La machine prend en charge diverses pièces de forme irrégulière, notamment des composants radiaux, des composants axiaux, des pièces détachées, des pièces en bâton, des pièces de plateau et des composants spéciaux. Avec des options d'alimentation flexibles, un centrage de vision 3D, un support de buse de mini-mandrin et des options de gabarit de correction de fil, le JM-50 permet de réduire le travail d'insertion manuelle et d'améliorer la cohérence du processus. Il prend en charge des tailles de composants comprises entre 0603 et □50 mm, une hauteur maximale des composants de 30 mm et un poids PCB jusqu'à 2 kg.
| Caractéristiques du produit

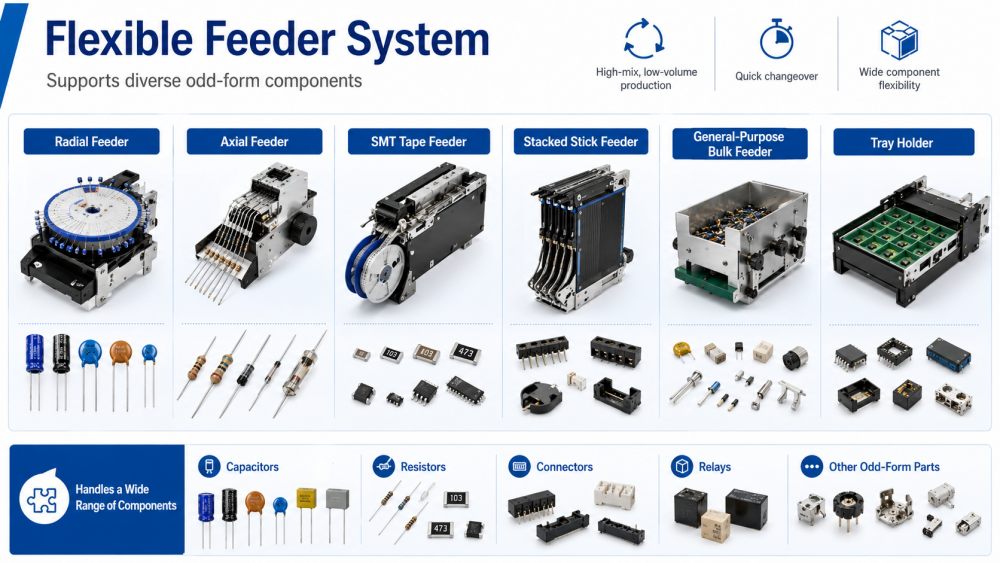

Le JUKI JM-50 utilise un système d'alimentation flexible pour prendre en charge différents composants de forme irrégulière sur une seule plate-forme de production. Il peut fonctionner avec des chargeurs radiaux, des chargeurs axiaux, des chargeurs de bâtons empilés, des chargeurs en vrac à usage général, des supports de plateaux et des chargeurs de bande SMT. Cela le rend pratique pour les clients qui ont besoin d'insérer de nombreux types de pièces sans modifier l'ensemble de la méthode de production. La conception du chargeur est utile pour la fabrication à faible volume et à forte diversité, où les changements de produits fréquents sont courants. En tant que machine d'insertion de composants de forme étrange, la JM-50 contribue à réduire le travail manuel, à raccourcir le temps de changement et à donner aux équipes de production plus de liberté lors de la manipulation de différents packages de composants.

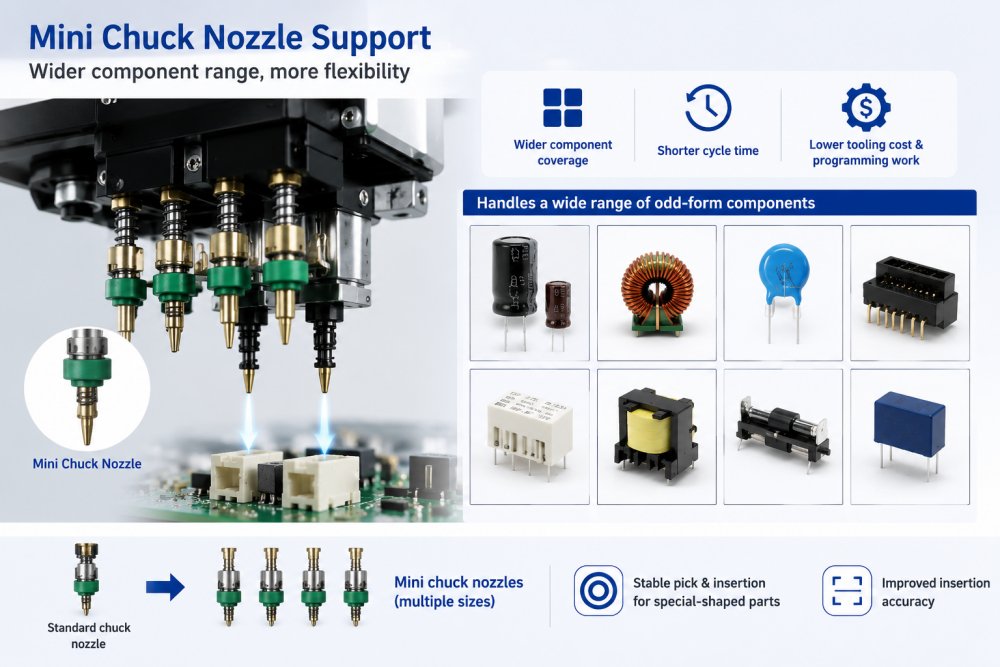

Un avantage important du JM-50 est la nouvelle conception de la mini-buse à mandrin. Il prend en charge une gamme plus large de composants et contribue à réduire le temps de cycle, les coûts d'outillage et le travail de programmation. Pour l'insertion de forme irrégulière, certains composants sont difficiles à sélectionner avec des outils standards car leur forme, la position du fil ou la taille de l'emballage ne sont pas régulières. La mini-buse à mandrin donne à la machine plus de flexibilité lors de la manipulation de pièces spéciales. Pour les usines à la recherche d'un équipement d'insertion de composants de forme impaire avec insertion automatisée DIP, cette fonction permet d'améliorer la couverture des composants et prend en charge une insertion automatique plus stable dans la production réelle.

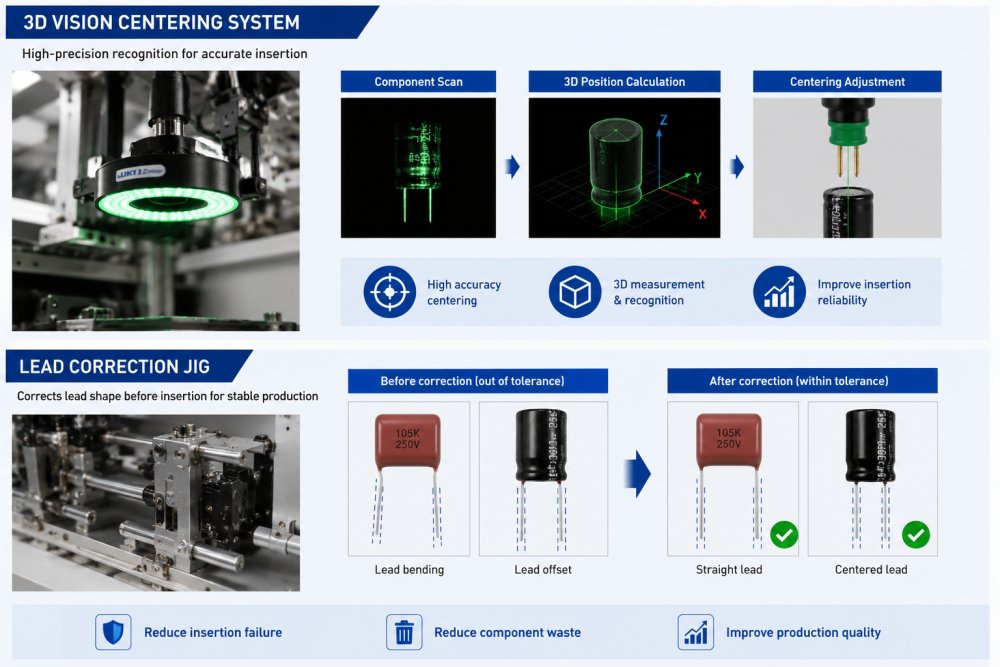

Le JM-50 peut être équipé d'un système de centrage de vision 3D et d'un gabarit de correction de plomb. Le système de vision permet de vérifier la position du composant avant l'insertion, tandis que le gabarit de correction des sondes aide à corriger les sondes qui peuvent ne pas être dans les limites de tolérance. Ceci est important car des câbles pliés ou inégaux peuvent entraîner un échec d'insertion, des composants endommagés ou un mauvais flux de production. En améliorant la reconnaissance des pièces et l'état des broches avant l'insertion, la machine contribue à réduire les déchets et améliore la fiabilité de l'insertion. En tant que système d'insertion de composants de forme étrange, le JM-50 convient aux clients qui ont besoin d'un meilleur contrôle sur la qualité du placement des composants THT.
| Spécification
| Modèle | JM-100 | JM-50 | JM-20 | |
| Taille du conseil d'administration | 1 fois agglomérant | 410*360mm | 410*360mm | 410*360mm |
| 2 fois agglomérant | 800*360mm | 800*360mm | 800*360mm | |
| Hauteur du composant | maximum 30 mm | max.50mm | ||
| Taille du composant | 0603-50MM | |||
| Vitesse de placement | 16 000 CPH | 9 000 CPH | 1 550 CPH | |
| Tête | 8 | 4 | 6 | |
| Dimension de la machine (L×P×H) | 1500*1500*1450mm | 1454*1505*1450mm | 1500*1657*1600mm | |
| Masse (environ) | 1300 kg | 1300 kg | 1760 kg | |
* I.C.T continue de travailler sur la qualité et les performances, les spécifications et l'apparence peuvent être mis à jour sans préavis.
| Liste des équipements de ligne DIP
I.C.T peut intégrer le JUKI JM-50 dans une ligne de production DIP complète en fonction de la taille PCB du client, de la liste des composants, de l'objectif de capacité et de la configuration de l'usine. Les produits associés incluent des lignes d'insertion manuelle, des machines d'insertion automatiques, des machines d'insertion de formes irrégulières, des machines de brasage à la vague, des machines de brasage sélectif, des DIP AOI, des robots de soudage, des convoyeurs PCB, des chargeurs, des déchargeurs et des stations de réparation. Dans une ligne DIP typique, le JM-50 est utilisé pour automatiser les composants lents, instables ou coûteux à insérer manuellement. Après l'insertion, les PCB peuvent passer au brasage à la vague, au refroidissement, à l'inspection AOI, à la réparation manuelle, aux tests fonctionnels et à l'assemblage final. I.C.T aide les clients à planifier l'ensemble du processus au lieu de vendre une seule machine.
