I.C.T - SS530
I.C.T
| Quantité: | |
|---|---|

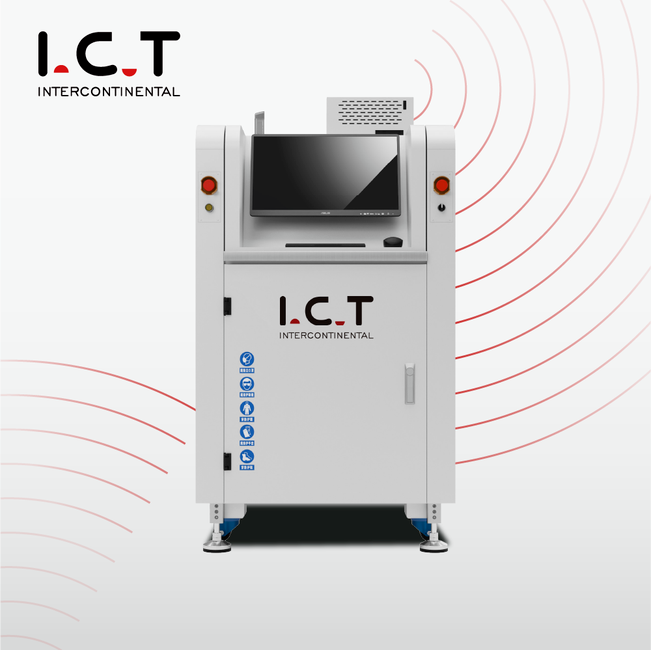

| Machine à souder à ondes sélectives en ligne SS530
La machine de soudage à la vague sélective en ligne SS530/550, fabriquée par I.C.T en Chine, est un excellent choix pour un soudage traversant efficace sur les PCB. Conçu pour la production en grand volume, il maintient le PCB stable tout en déplaçant la plate-forme de pulvérisation et de soudure, garantissant ainsi la précision pour des secteurs tels que l'automobile et l'alimentation électrique. Le contrôle total par PC vous permet de définir et d'enregistrer les chemins, les températures et les détails des flux, offrant ainsi une excellente traçabilité. Son système modulaire SMEMA s'adapte à n'importe quelle ligne, avec un calibrage automatique des ondes et un alignement CCD pour maintenir une qualité élevée. En tant que système compact de soudage à la vague sélective en ligne, il permet d'économiser de l'espace tout en offrant des performances fiables. Les 26 années d'expertise de I.C.T en font une solution mondiale fiable.
| Liste des équipements de ligne DIP

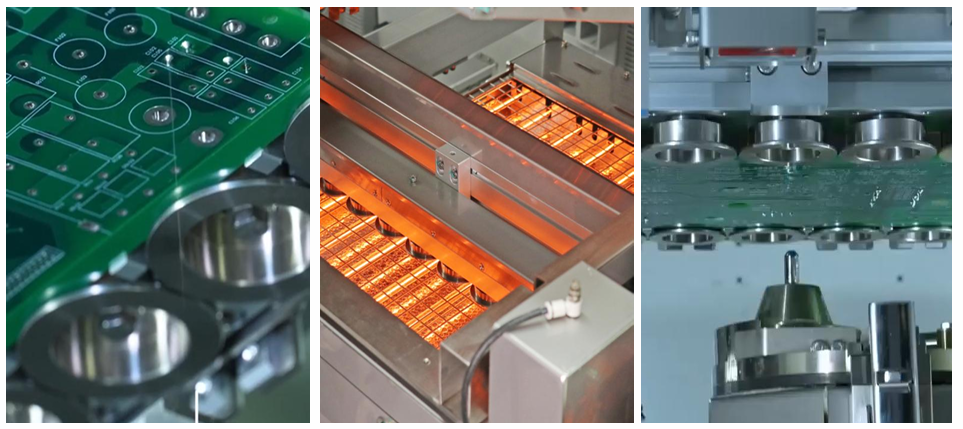

La machine à souder à ondes sélectives PCB est dotée d'un système de flux intelligent pour une application parfaite. Il utilise une valve allemande à impulsions à haute fréquence pour pulvériser de minuscules points de flux avec une teneur en solides inférieure à 10 %, réduisant ainsi les déchets. Un plateau récupère les résidus pour un nettoyage facile, et la buse sur une plate-forme XY atteint une précision de 0,02 mm. Les réservoirs sous pression maintiennent le flux de flux stable, les pièces japonaises SMC garantissant un fonctionnement fluide. Les jauges visuelles sur le devant simplifient les contrôles, ce qui le rend idéal pour les lignes très fréquentées nécessitant des résultats propres et cohérents.
Le système de préchauffage de cette machine à souder à vague sélective en ligne prépare efficacement les cartes. Il comprend un chauffage infrarouge inférieur réglable et un air chaud supérieur pour une chaleur uniforme sur une large zone, atteignant 150 °C en 15 minutes environ. Le coton haute température scelle la chaleur, utilisant des pièces de marque supérieure pour plus de stabilité. La conception enfichable ne nécessite aucun outil pour la maintenance, ce qui minimise les temps d'arrêt. Cette configuration garantit des joints solides et des erreurs de coupe, parfaites pour une production à grande vitesse.
Le système de soudure brille par sa technologie avancée dans la machine à souder à vague sélective en ligne. Une pompe suédoise PRECIMETER maintient la vague de soudure stable, avec un logiciel contrôlant la température et le débit de N2. Le pot en acier inoxydable avec revêtement anticorrosion (ou option titane) chauffe rapidement avec la fonte, tandis que le N2 réduit les scories pour des joints propres. Il gère des composants résistants comme les équipements militaires, offrant des soudures de haute fiabilité à chaque fois.
Le système de transmission assure un flux fluide PCB dans ce système compact de soudage à la vague sélective en ligne. Construit avec des profilés et des rouleaux robustes, il supporte jusqu'à 20 kg de charges avec des pinces latérales et supérieures. Les moteurs japonais le conduisent à une hauteur de 900 mm, s'adaptant ainsi aux lignes SMEMA sans collision. Les échanges en ligne maintiennent la production en mouvement, ce qui en fait une solution flexible pour les aménagements d'usine restreints.
Le contrôle est solide dans la machine à souder à vague sélective PCB avec un système PLC Keyence répondant aux normes CE et Industry 4.0. Les pièces Global et les câbles Cat-6 garantissent une communication rapide et stable, augmentant la capacité selon les besoins. Il suit les données pour chaque exécution, ce qui permet de détecter rapidement les problèmes. Cette configuration fait fonctionner la machine en douceur, répondant aux exigences de production modernes.
Le système d'exploitation rend cette machine à souder à vague sélective en ligne facile à utiliser. La programmation guidée CCD accélère la configuration, avec mode image pour les vérifications de coordonnées et la surveillance en temps réel en un seul clic. Choisissez le chinois, l'anglais ou d'autres langues et créez un lien vers MES pour les mises à jour WiFi. Les données tracent chaque point de soudure, réduisant ainsi le temps de formation des nouveaux utilisateurs dans les magasins au rythme rapide.
| Spécification
| Machine à souder d'onde sélective en ligne | ||||
| Modèle | I.C.TSS540 | I.C.TSS550 | I.C.TSS550P1 | I.C.TSS550P2 |
| Modulaire en ligne | Pulvérisation + Préchauffage & Soudage | Pulvérisation + Préchauffage + Soudure | Pulvérisation + Préchauffage + Soudure + Soudure | Pulvérisation + Préchauffage + Soudure + Soudure+ Soudure |
| Système de soudure | ||||
| Quantité de buse | 1 | 1 | 2 | 3 |
| Quantité de pot de soudure | 1 ensemble | 1 ensemble | 2 ensembles | 3 ensembles |
| Pot double (option) | N / A | Option | Option | Option |
| Puissance du pot de soudure | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Système de flux | ||||
| Réservoir de stockage de flux | 1L | 1L | 2L | 2L |
| Prise en charge du flux | Alarme de flux, automatique | |||
| Buse de pulvérisation | Allemagne Jet Valve (pulvérisation ponctuelle et en ligne) 1 jeu | |||
| Taille de la buse à pulvériser | 130 um (option 180 um, 210 um) | |||
| Vitesse de pulvérisation | 0 ~ 20 mm / s | |||
| Vitesse de déplacement de la buse de pulvérisation | 0 ~ 400 mm / s | |||
| Système de préchauffage | ||||
| Mode de préchauffage | Air chaud et IR | Air chaud et IR | Air chaud et IR | Air chaud et IR |
| Zone de préchauffage | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Zone de préchauffage | Air chaud supérieur : 2, IR inférieur : 1 | |||
| Puissance de préchauffage inférieure | Max.12kw | |||
| Puissance de préchauffage supérieure | Max.6kw | |||
| Temps de préchauffage | Environ 15 minutes (réglage 150 ℃) | |||
| Mode de contrôle | PC+automate | |||
| Système de transport | ||||
| PCB Taille (avec luminaire) | 120*60~500*500mm | |||
| PCB Remplacement | En ligne | |||
| PCB Liquidation supérieure | 120mm | |||
| Hauteur du transport | 900 ± 20 mm | |||
| Largeur de transport | 60 ~ 500 mm | |||
| Dimension：mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Poids | Environ : 800kg | Environ : 1200kg | Environ : 1300kg | Environ : 1500kg |
| Liste des équipements de ligne DIP
Notre ligne de production DIP propose des outils avancés pour un assemblage PCB efficace et précis. La ligne DIP entièrement automatisée comprend une ligne d'insertion DIP pour un placement précis des composants, un chargeur à vagues pour une entrée en douceur PCB, un déchargeur à vagues pour une sortie en toute sécurité et une ligne de ceinture d'assemblage pour les contrôles finaux. Cette ligne de production DIP PCB de haute qualité garantit un fonctionnement stable, une insertion THT fiable et un assemblage rentable, répondant aux divers besoins de l'industrie. Grâce à des conceptions modulaires et à la prise en charge globale de I.C.T, il augmente la productivité pour les tâches traversantes.
| Nom du produit | Objectif dans la ligne DIP |
|---|---|
Machine d'insertion automatique | Place automatiquement les composants sur les PCB avec précision pour la ligne de production DIP. |
Fait fondre la soudure pour former des joints solides sur les PCB pendant le processus de plug-in THT. | |
Applique la soudure de manière sélective sur des zones spécifiques pour un assemblage THT précis | |
Inspecte les joints de soudure et les défauts de placement sur les DIP assemblés PCB. | |
Vérifie la qualité de la soudure interne et les défauts cachés dans les composants THT. | |
Teste les performances électriques et la connectivité des PCB assemblés. | |
Transporte les PCB en douceur à travers la ligne DIP pour un assemblage et une inspection efficaces. |
| Vidéo de réussite client
Les ingénieurs de I.C.T ont visité une entreprise européenne de batteries automobiles pour prendre en charge la machine de soudage à la vague sélective en ligne SS550. La vidéo présentait sa configuration à 4 cylindres, pulvérisant le flux avec précision et soudant avec des ondes constantes. L'étalonnage automatique maintient les hauteurs parfaites et le chauffage au N2 réduit les scories pour des joints propres. Les formations et les démonstrations sur site ont atteint des vitesses élevées, les batteries du client étant d'une qualité supérieure. Le service rapide de I.C.T a transformé la visite en une impulsion de production, gagnant des notes élevées de la part de l'équipe.
| Service d'experts et formation
I.C.T offre une prise en charge complète de la machine de soudage à la vague sélective en ligne avec des installations sur site et une aide 24h/24 et 7j/7. Nos ingénieurs qualifiés gèrent la configuration, les correctifs et les ajustements, tandis que la formation couvre les bases de l'exploitation et de la maintenance. L'assistance à distance et les conseils réguliers s'adaptent à vos besoins. Avec 26 ans d'expérience en SMT, nous optimisons votre ligne pour plus d'efficacité. Les plans à long terme incluent des contrôles, vous garantissant ainsi de grandir avec nous sans souci.

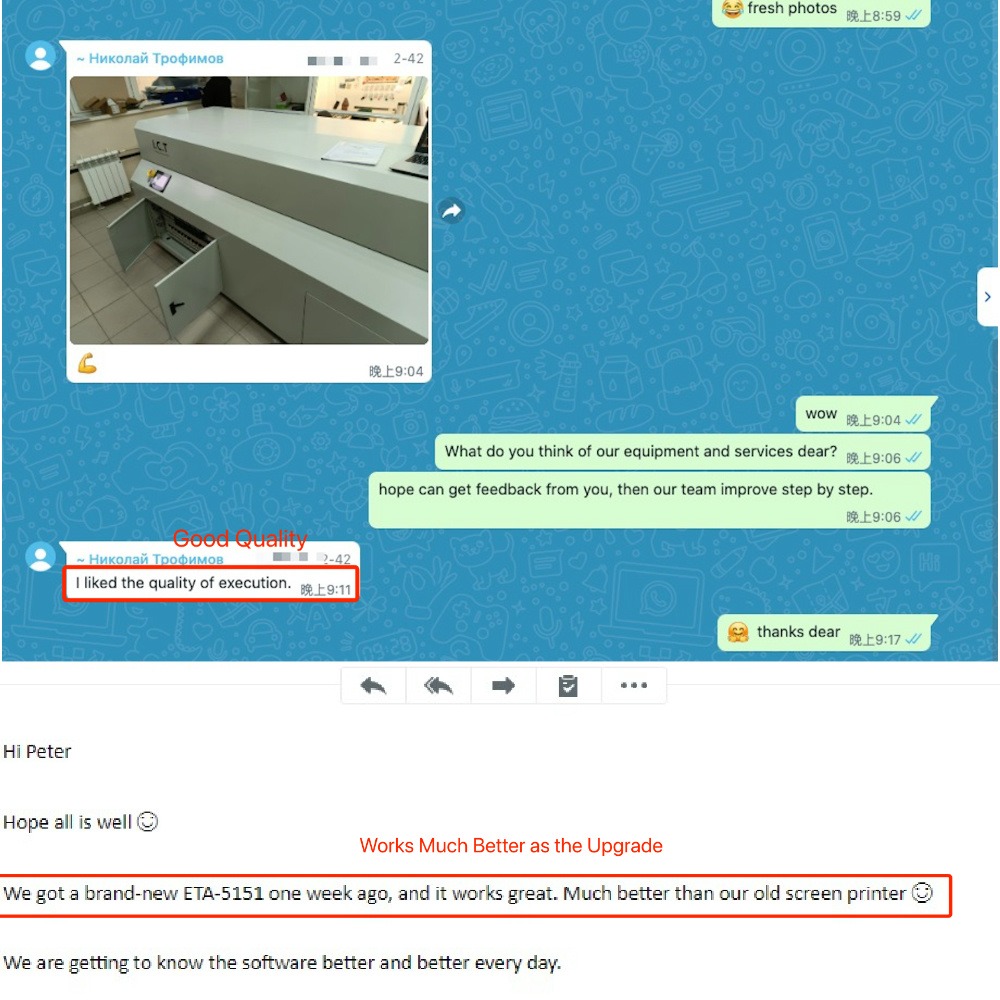

| Commentaires des clients
Les clients félicitent les ingénieurs I.C.T pour leur expertise et leurs solutions rapides sur la machine de soudage à la vague sélective en ligne, toujours au top. Le soudage régulier et les taux de réussite élevés de la machine se démarquent, avec un emballage sûr et étanche garantissant la livraison. Les réponses rapides aux problèmes permettent de maintenir les files d'attente, un utilisateur déclarant : 'La vitesse de votre équipe est inégalée.' Cela renforce la confiance en I.C.T.
| Certifications de l'industrie
La machine de soudage à la vague sélective en ligne est certifiée CE, RoHS et ISO9001, répondant aux normes mondiales de sécurité et de qualité. Les brevets de I.C.T sur la technologie des vagues et les systèmes de flux témoignent de l'innovation. Ces références prouvent notre engagement envers des équipements fiables et respectueux de l'environnement auxquels vous pouvez faire confiance dans le monde entier.
| À propos de la société et de l'usine I.C.T
I.C.T est en tête de SMT avec une R&D interne et trois usines, et compte désormais 89 employés sur 26 ans. Nous servons plus de 1 600 clients dans 72 pays, de l'automobile aux lignes LED, avec des systèmes de test et de qualité stricts. Notre système compact de soudage à la vague sélective en ligne s’adapte à n’importe quel espace, soutenu par une assistance mondiale. Nous innovons quotidiennement en construisant des partenariats à valeurs croisées pour le succès de votre usine.
